Đồng hồ đo điện 300A AC/DC – Modbus RTU | Seneca T203PM300-MU

1,00₫

Hãng sản xuất	SENECA – Italia
Model	T203PM300-MU
Loại thiết bị	Power meter AC/DC 1 pha
Công nghệ đo	Trus RMS (TRMS)
Điện áp đo	0..290 Vac \| 0..1000 Vdc
Dải dòng đo	300A
Giao tiếp	RS485 Modbus RTU
Output	1 AO: 0..10V 1 DO
Phân tích hài	đến harmonic bậc 21
Tốc độ lấy mẫu	47.000 sps
Nguồn cấp	11..28 Vdc
Cách ly	3 kVac
Nhiệt độ làm việc	-25..65°C
Cấp bảo vệ	IP20
Lắp đặt	DIN rail 35mm

✔ Tình trạng: Hàng có sẵn

0886 0884 96 (Zalo) Liên hệ báo giá

SKU: SEN-T203PM300-MU Danh mục: Bộ chuyển đổi tín hiệu Analog 4..20mA | 0..10V, Bộ Chuyển Đổi Tín Hiệu, Cảm Biến Thẻ: Bộ chuyển đổi tín hiệu, Cảm biến, T203 series Thương hiệu: Seneca

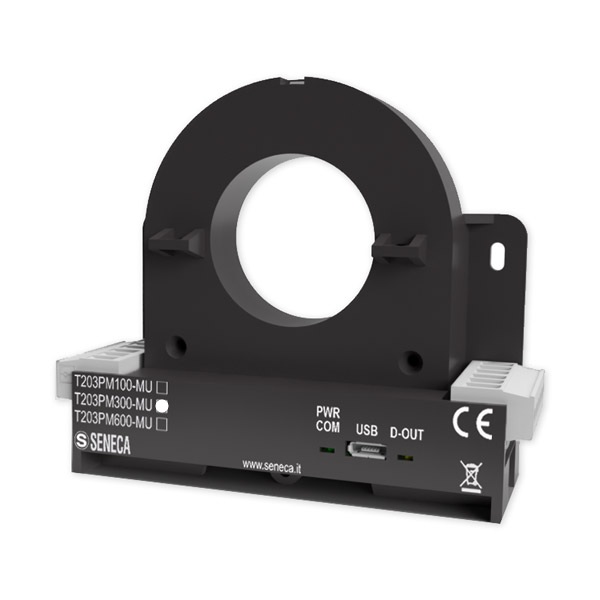

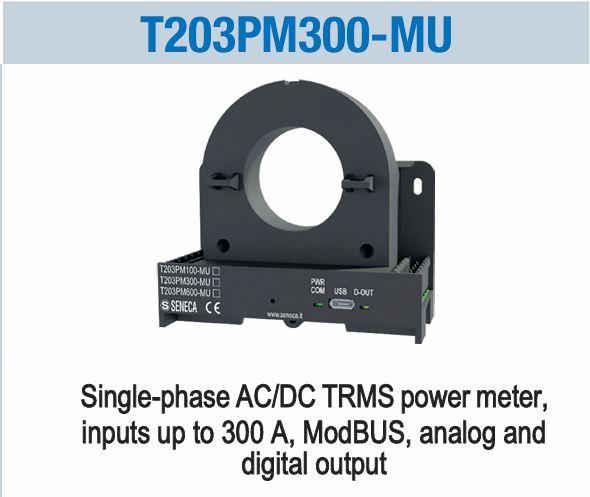

SENECA T203PM là dòng đồng hồ đo điện năng 1 pha AC/DC chuẩn True RMS (TRMS) tích hợp khả năng đo trực tiếp dòng điện và năng lượng mà không cần sử dụng biến dòng CT ngoài. Thiết bị hỗ trợ giao tiếp ModBUS RTU, ngõ ra analog 0–10V và digital output, phù hợp cho các hệ thống giám sát năng lượng, tủ điện, tự động hóa công nghiệp và quản lý tiêu thụ điện.

T203PM cho phép theo dõi đồng thời nhiều thông số điện quan trọng như điện áp, dòng AC/DC, công suất tác dụng – phản kháng – biểu kiến, hệ số công suất, tần số và độ méo hài THD với độ chính xác cao nhờ công nghệ đo TRMS thực.

Nội dung

Tính năng nổi bật

Đo điện năng 1 pha AC/DC chuẩn TRMS
Đo trực tiếp dòng điện không cần CT ngoài
Hỗ trợ các dải dòng:
- T203PM100-MU: đến 100 A
- T203PM300-MU: đến 300 A
- T203PM600-MU: đến 600 A
Đo điện áp đến 290 Vac hoặc 1000 Vdc
Truyền dữ liệu qua RS485 – ModBUS RTU
Tích hợp ngõ ra analog 0–10V để xuất giá trị đo
Tích hợp digital output dùng cảnh báo hoặc đếm xung
Phân tích hài đến bậc 21
Cấu hình nhanh bằng EASY SETUP 2 qua cổng Micro USB
Bộ đếm năng lượng 64-bit lưu trên bộ nhớ không mất dữ liệu

Thông số kỹ thuật chính

Thông số kỹ thuật chi tiết – SENECA T203PM

Hạng mục	Thông số
Dòng sản phẩm	Đồng hồ đo điện năng 1 pha AC/DC
Công nghệ đo	TRMS (True RMS)
Model	T203PM300-MU
Dải đo dòng	0..300 Aac \| ±300 Adc
Dải đo điện áp AC	0…290 Vac \| 0…1000 Vdc
Đo năng lượng	Active Energy (Wh), Reactive Energy (VARh), Apparent Energy (VAh)
Thông số đo được	Điện áp, dòng AC/DC, công suất tác dụng (P), công suất phản kháng (Q), công suất biểu kiến (S), hệ số công suất (PF), tần số, THD
Giá trị hiển thị	Giá trị tức thời, Min, Max
Phân tích hài	Đến harmonic bậc 21
Băng thông đo	1.4 kHz
Tần số lấy mẫu	47.000 sps
Độ chính xác	±0.5% Full Scale
Thời gian ổn định RMS	500..1000 ms
Hệ số đỉnh (Crest Factor)	100 A = 1.7 / 300 A = 1.9 / 600 A = 1.9
Quá tải đầu vào	3 × In liên tục
Bộ nhớ năng lượng	Bộ đếm 64-bit, lưu trên bộ nhớ không mất dữ liệu

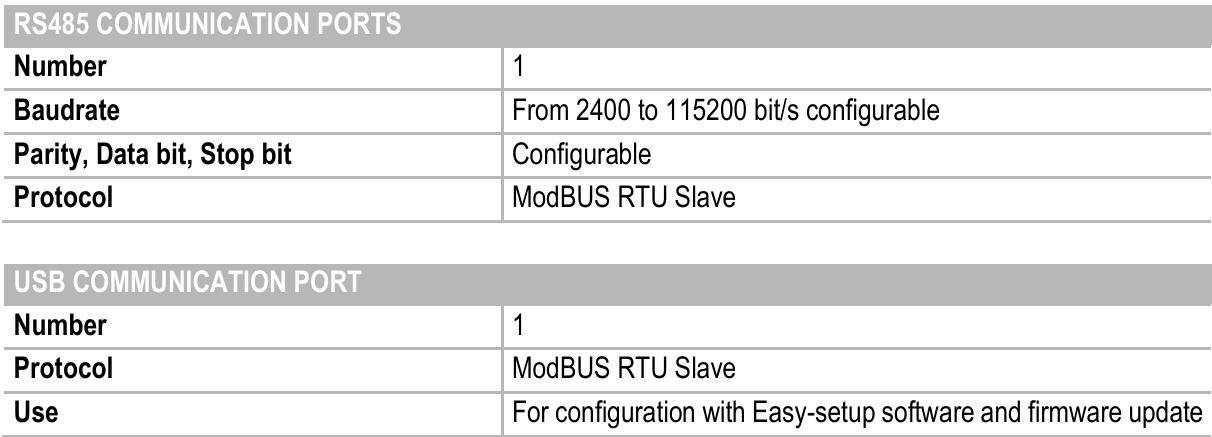

Giao tiếp	RS485 – Modbus RTU
Khoảng cách truyền	Tối đa 1200 m
Số node kết nối	Tối đa 32 thiết bị
Cổng cấu hình	Micro USB
Phần mềm cấu hình	EASY SETUP 2
Output	1 Analog: 0..10 Vdc (≥ 2 kΩ) 1 Digital Active (< 50mA)
Độ phân giải AO	13.5 bit F.S AC
Sai số EMI	< 1%
Nguồn cấp	11.5…28 Vdc
Cách ly	3 kVac
Cấp quá áp	CAT III 600 V (dây trần), CAT III 1000 V (dây cách điện)
Chỉ thị LED	Nguồn, USB Communication, Digital Output
Cấp bảo vệ	IP20
Nhiệt độ hoạt động	−25…+65°C
Độ ẩm	10–90% RH (không ngưng tụ)
Kiểu lắp đặt	DIN Rail 35 mm IEC EN60715

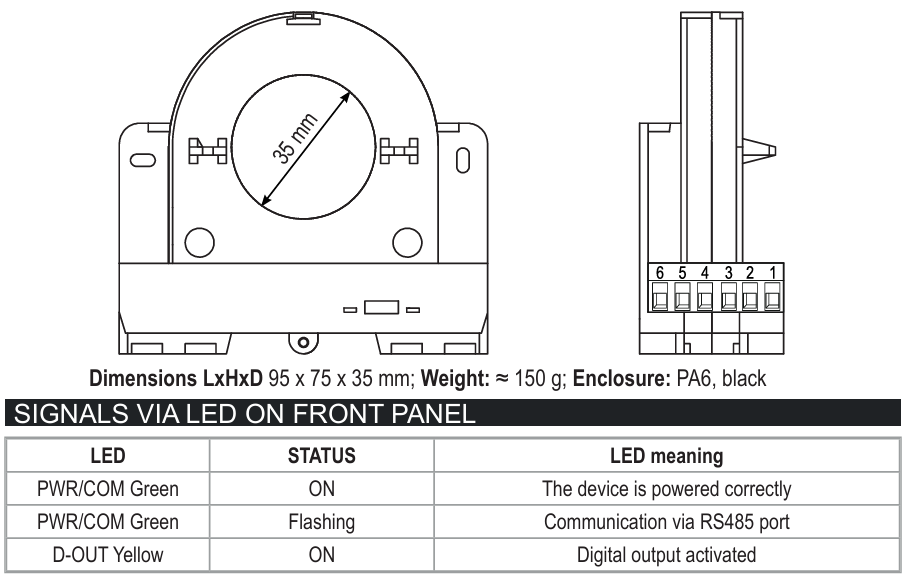

Kích thước (WxHxD)	95 × 75 × 35 mm
Khối lượng	Khoảng 150 g
Vật liệu vỏ	PA6 – màu đen
Chuẩn tương thích	EN61000-6-4, EN61000-6-2, EN61010-1
Chứng nhận	CE

Các thông số có thể giám sát

Điện áp (Voltage)
Dòng điện AC/DC
Công suất tác dụng (Active Power)
Công suất phản kháng (Reactive Power)
Công suất biểu kiến (Apparent Power)
Hệ số công suất (Power Factor)
Tần số
THD – Độ méo hài
Điện năng tiêu thụ và điện năng hai chiều (Wh, VARh, VAh)

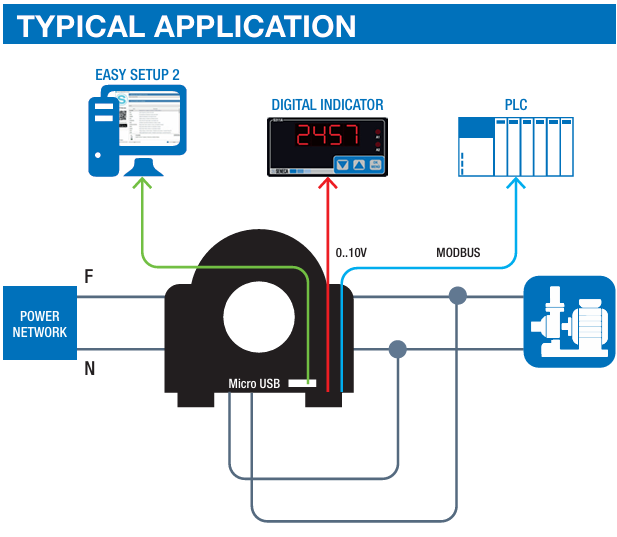

Ứng dụng

Giám sát điện năng trong tủ điện công nghiệp
Theo dõi tiêu thụ năng lượng máy móc
Hệ thống năng lượng DC và nguồn tái tạo
Giám sát tải trong nhà máy sản xuất
Hệ thống BMS và tự động hóa công nghiệp
Đo lường và cảnh báo tiêu thụ điện bất thường

Model có sẵn

T203PM100-MU – Dải đo đến 100 A
T203PM300-MU – Dải đo đến 300 A
T203PM600-MU – Dải đo đến 600 A

SENECA T203PM là giải pháp đo điện năng nhỏ gọn nhưng đầy đủ chức năng cho các hệ thống cần giám sát điện năng AC/DC chính xác, truyền dữ liệu về PLC/SCADA và triển khai nhanh trên thanh DIN.
