Bộ chuyển đổi tín hiệu nhiệt độ K120RTD | SENECA

Bộ chuyển đổi tín hiệu nhiệt độ K120RTD là thiết bị thuộc dòng K-Line của hãng Seneca, được thiết kế chuyên dụng để chuyển đổi tín hiệu nhiệt độ từ các cảm biến nhiệt điện trở RTD sang tín hiệu dòng điện tiêu chuẩn công nghiệp. Dưới đây là bài mô tả chi tiết về sản phẩm này:

Tổng quan về Bộ chuyển đổi K120RTD

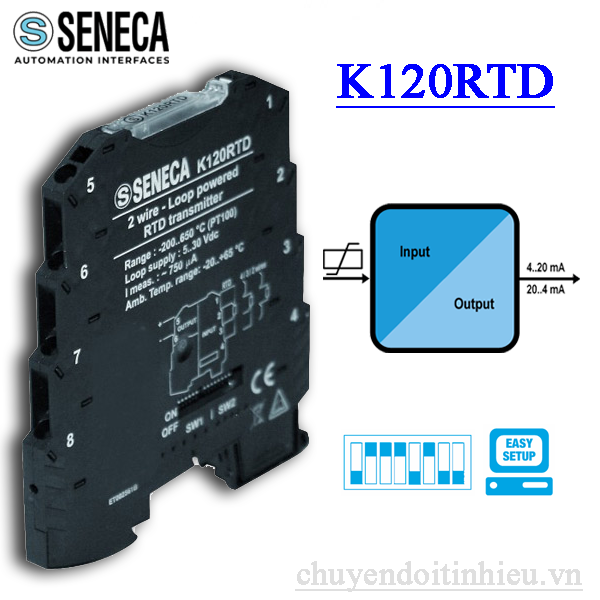

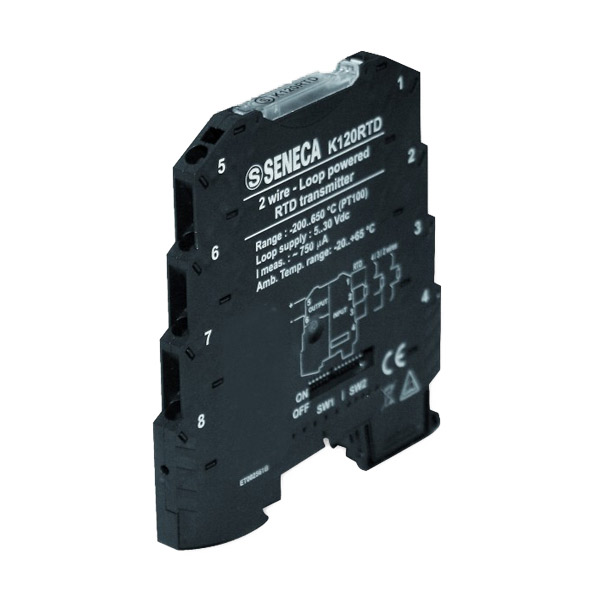

K120RTD là bộ truyền tín hiệu nhiệt độ loop-powered (cấp nguồn bằng vòng lặp dòng điện) 2 dây, có khả năng nhận tín hiệu đầu vào từ các cảm biến PT100 hoặc Ni100 và chuyển đổi thành tín hiệu dòng điện 4..20mA. Điểm nổi bật nhất của thiết bị là thiết kế siêu mỏng (6,2 mm), giúp tiết kiệm không gian tối đa trên thanh ray DIN.

Xem thêm: Bộ chuyển đổi tín hiêu nhiệt độ K120RTD

Các đặc điểm nổi bật K120RTD

• Thiết kế cực kỳ nhỏ gọn: Với chiều rộng chỉ 6,2 mm, thiết bị rất phù hợp cho các tủ điện có không gian hạn chế.
• Độ chính xác cao: Thiết bị đạt cấp chính xác 0,1%, đảm bảo việc truyền tải dữ liệu nhiệt độ một cách tin cậy trong môi trường công nghiệp.
• Cấu hình linh hoạt: Người dùng có thể dễ dàng cài đặt thiết bị thông qua các DIP-switch trực tiếp trên thân máy hoặc sử dụng phần mềm EASY LP trên PC để tùy chỉnh sâu hơn.
• Kết nối đa dạng: Hỗ trợ kết nối cảm biến nhiệt độ theo kiểu 2, 3 hoặc 4 dây, giúp linh hoạt trong việc bù điện trở dây dẫn cho các khoảng cách xa.

Thông số kỹ thuật K120RTD

• Đầu vào (Input):
  • Loại cảm biến: PT100 (theo chuẩn EN 60751) và Ni100.
  • Dải đo PT100: Từ -200°C đến +650°C.
  • Dải đo Ni100: Từ -60°C đến +250°C.
  • Khoảng đo tối thiểu: 20°C.
• Đầu ra (Output):
  • Tín hiệu: 4..20 mA hoặc 20..4 mA (có thể đảo ngược).
  • Độ phân giải: 16 bit (tương đương khoảng 1 $\mu$A).
• Nguồn cung cấp: Cấp nguồn qua vòng lặp từ 5 đến 30 Vdc.
• Điều kiện môi trường:
  • Nhiệt độ hoạt động: -20 đến +65 °C.
  • Cấp bảo vệ: IP20.
• Chống nhiễu: Có bộ lọc khử nhiễu tần số mạng điện 50 Hz và 60 Hz (có thể thiết lập).

Các sản phẩm tương tự:

Bộ chuyển đổi tín hiệu đa năng Z109REG2-1

Bộ chuyển đổi nhiệt độ đa năng T121

Bộ chuyển đổi tín hiệu đa năng K121

Bộ chuyển đổi tín hiệu Pt1000 K109PT1000

Ứng dụng và lắp đặt

K120RTD thường được sử dụng để ổn định và chuyển đổi tín hiệu nhiệt độ từ các bồn chứa, đường ống hoặc thiết bị máy móc về các bộ điều khiển PLC hoặc hệ thống giám sát trung tâm.

Lưu ý về cách ly: Khác với một số dòng K-Line khác, tín hiệu đầu ra của K120RTD không cách ly (non-isolated) với tín hiệu đầu vào.

Thiết bị được trang bị đèn LED chỉ báo trạng thái trên bảng điều khiển phía trước giúp người dùng nhận diện nhanh các lỗi cấu hình, lỗi kết nối dây cảm biến hoặc lỗi nội bộ của thiết bị. Việc lắp đặt được thực hiện đơn giản trên thanh ray DIN 35 mm tiêu chuẩn.
