Bộ Module 3 Ngõ Ra Analog Modbus RTU SENECA Z-3AO

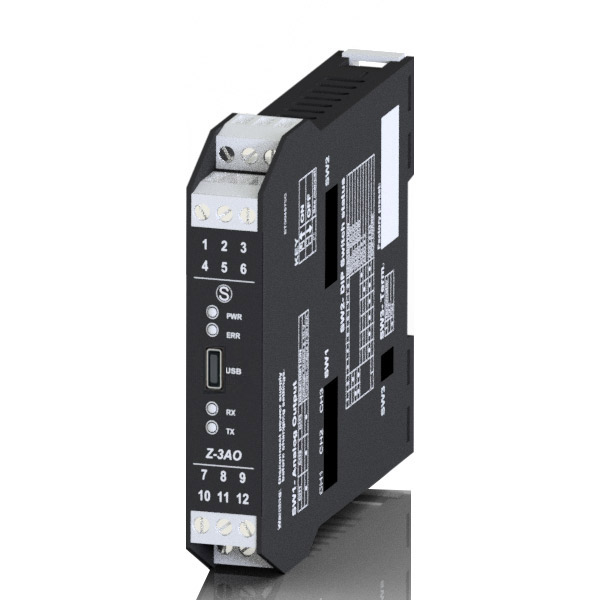

Giới thiệu bộ Module Analog Output SENECA Z-3AO

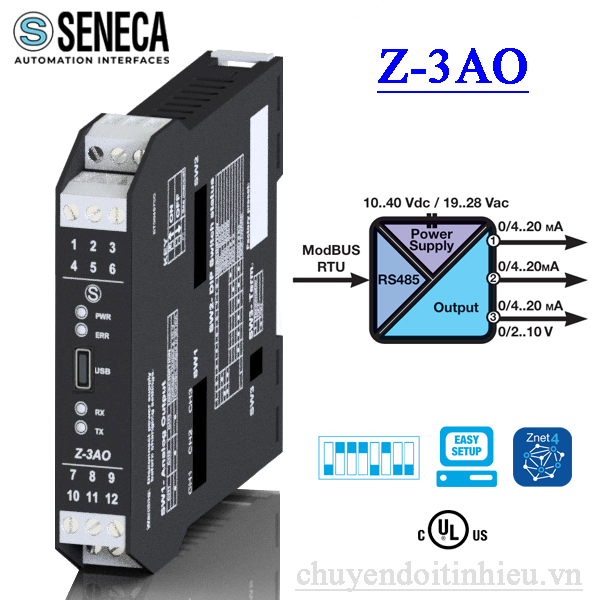

SENECA Z-3AO là module 3 ngõ ra analog (Analog Output Module) hỗ trợ giao tiếp Modbus RTU RS485, được thiết kế để chuyển đổi dữ liệu số từ PLC, HMI hoặc hệ thống SCADA thành tín hiệu analog chuẩn công nghiệp. Thiết bị cung cấp 3 kênh đầu ra độc lập, cho phép cấu hình từng kênh ở chế độ điện áp (Voltage) hoặc dòng điện (Current) tùy theo yêu cầu của ứng dụng.

Z-3AO hỗ trợ nhiều chuẩn tín hiệu thông dụng như 0–20 mA, 4–20 mA, -10…10 V, 0…10 V và 2…10 V, giúp dễ dàng điều khiển biến tần, van điều khiển, bộ truyền động, bộ điều khiển nhiệt độ và nhiều thiết bị công nghiệp khác. Thiết bị tích hợp cách ly chống nhiễu 3 chiều 1500 Vac, đảm bảo tín hiệu truyền ổn định và an toàn trong môi trường công nghiệp.

Xem thêm: Bài viết về Bộ chuyển đổi tín hiệu Modbus sang 4-20mA Z-3AO tại đây!

Đặc điểm nổi bật

• 3 kênh ngõ ra analog hoạt động độc lập.
• Mỗi kênh có thể cấu hình riêng ở chế độ điện áp hoặc dòng điện.
• Hỗ trợ các chuẩn tín hiệu:
  • 4–20 mA
  • 0–20 mA
  • -10…10 V
  • 0…10 V
  • 2…10 V
• Giao tiếp Modbus RTU qua RS485.
• Độ phân giải 12 bit, đảm bảo tín hiệu điều khiển chính xác.
• Thời gian đáp ứng nhanh dưới 50 ms.
• Bảo vệ quá áp và ngắn mạch đầu ra.
• Cách ly galvanic 1500 Vac giữa nguồn cấp, truyền thông và đầu ra analog.
• Hỗ trợ cấu hình bằng DIP Switch hoặc phần mềm Easy Setup thông qua cổng Micro USB.
• Thiết kế mỏng 17,5 mm, lắp đặt trên thanh DIN Rail 35 mm.

Thông số kỹ thuật

Thông số	Giá trị
Model	Z-3AO
Hãng	SENECA
Xuất xứ	Italy
Số kênh đầu ra	3 Analog Output
Kiểu đầu ra	Voltage / Current
Điện áp đầu ra	-10…10 V, 0…10 V, 2…10 V
Dòng điện đầu ra	0–20 mA, 4–20 mA
Độ phân giải	12 bit
Sai số hiệu chuẩn	≤0.2% FS
Độ tuyến tính	0.05% FS
Độ ổn định nhiệt	0.01%/°C
Thời gian đáp ứng	<50 ms
Giao tiếp	Modbus RTU RS485
Tốc độ truyền	Tối đa 57.600 bps
Khoảng cách truyền	Tối đa 1.200 m
Số node	32 thiết bị
Nguồn cấp	10–40 VDC hoặc 19–28 VAC
Công suất tiêu thụ	1,5 W điển hình, tối đa 3,2 W
Cách ly	1500 Vac
Chuẩn bảo vệ	IP20
Nhiệt độ hoạt động	-20…+65°C
Lắp đặt	Thanh DIN Rail 35 mm

Ứng dụng

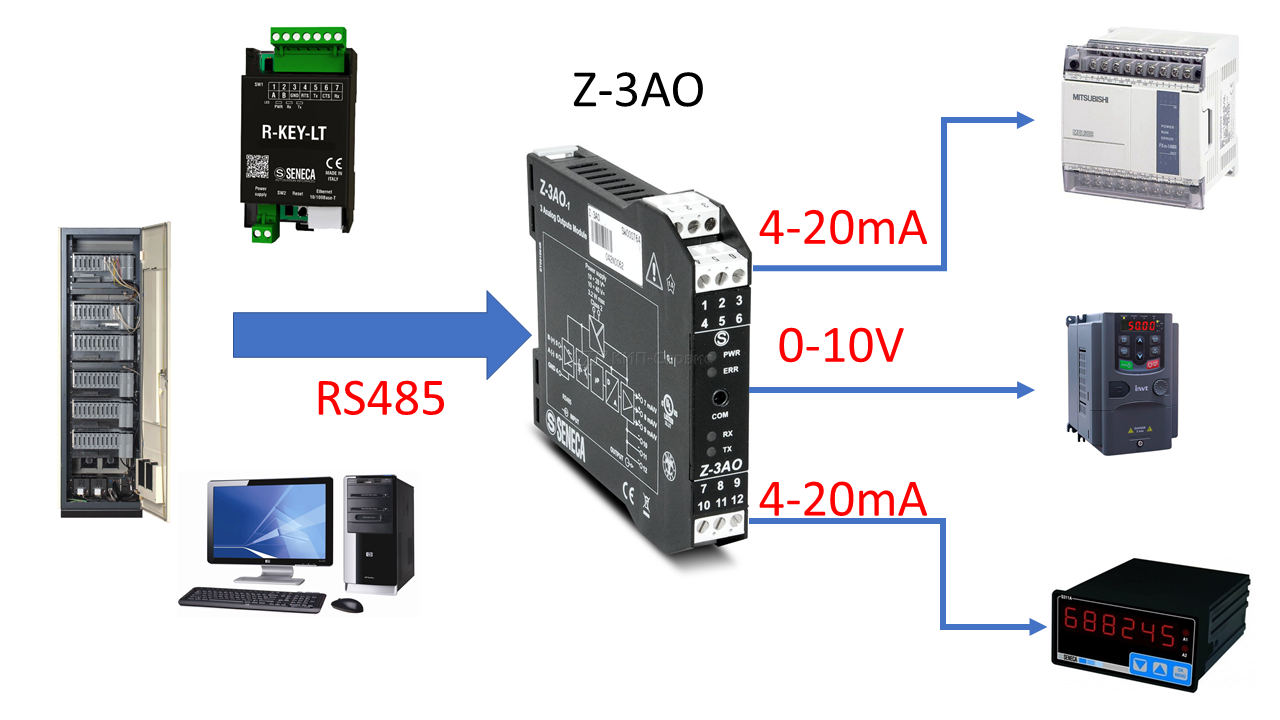

SENECA Z-3AO được sử dụng trong nhiều hệ thống điều khiển và tự động hóa công nghiệp như:

• Điều khiển biến tần.
• Điều khiển van tuyến tính.
• Điều khiển van tỷ lệ.
• Điều khiển bộ truyền động điện.
• Điều khiển bộ truyền động khí nén.
• Điều khiển tốc độ động cơ.
• Hệ thống HVAC.
• Nhà máy xử lý nước.
• Hệ thống BMS.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy hóa chất.
• Nhà máy xi măng.
• Trạm bơm.
• Hệ thống SCADA.
• Dây chuyền sản xuất tự động.

Lợi ích khi sử dụng SENECA Z-3AO

SENECA Z-3AO giúp mở rộng khả năng điều khiển analog cho PLC hoặc hệ thống SCADA mà không cần thay đổi phần cứng hiện có. Với 3 ngõ ra độc lập, thiết bị cho phép điều khiển đồng thời nhiều cơ cấu chấp hành, giảm chi phí đầu tư và tối ưu không gian lắp đặt trong tủ điện.

Khả năng lựa chọn từng kênh ở chế độ điện áp hoặc dòng điện giúp Z-3AO tương thích với hầu hết thiết bị công nghiệp hiện nay. Ngoài ra, tính năng bảo vệ ngắn mạch, chống quá áp và cách ly chống nhiễu giúp tăng độ ổn định và độ tin cậy của toàn bộ hệ thống.

Cấu hình và tích hợp dễ dàng

Thiết bị hỗ trợ cấu hình bằng DIP Switch hoặc thông qua phần mềm Easy Setup qua cổng Micro USB. Người dùng có thể cài đặt địa chỉ Modbus, tốc độ truyền và lựa chọn loại tín hiệu đầu ra cho từng kênh một cách nhanh chóng. Giao tiếp Modbus RTU giúp Z-3AO dễ dàng tích hợp với các PLC phổ biến như Siemens, Mitsubishi, Omron, Delta, Schneider Electric, ABB, Beckhoff và các hệ thống SCADA.

Vì sao nên chọn SENECA Z-3AO?

SENECA là thương hiệu thiết bị tự động hóa công nghiệp đến từ Ý, nổi tiếng với các dòng module I/O, bộ chuyển đổi tín hiệu và gateway công nghiệp có độ tin cậy cao. Z-3AO được thiết kế để đáp ứng các yêu cầu khắt khe trong môi trường công nghiệp, mang lại khả năng điều khiển analog chính xác, chống nhiễu hiệu quả và dễ dàng mở rộng hệ thống.

Kết luận

Nếu bạn cần một module 3 ngõ ra analog Modbus RTU có khả năng cấu hình linh hoạt giữa tín hiệu dòng điện và điện áp, hoạt động ổn định, chống nhiễu tốt và dễ dàng tích hợp với PLC hoặc SCADA, SENECA Z-3AO là giải pháp lý tưởng cho các hệ thống điều khiển và tự động hóa công nghiệp hiện đại.
