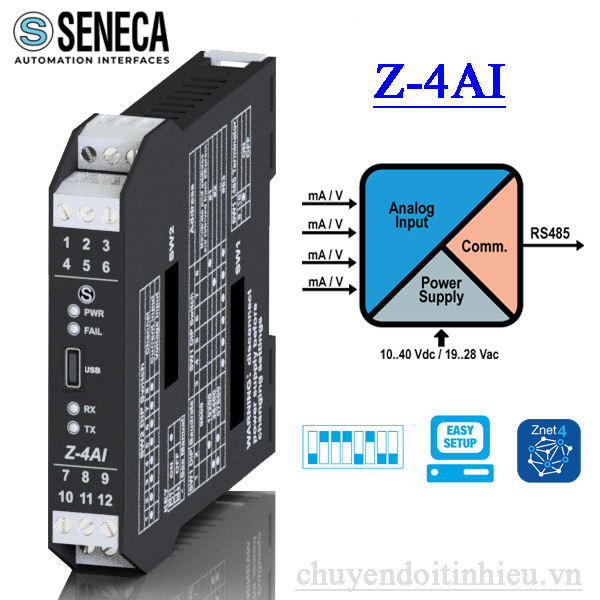

Bộ chuyển đổi tín hiệu Analog sang Modbus Z-4AI | SENECA

Bộ chuyển đổi Z-4AI là một thiết bị chuyển đổi tín hiệu Analog độc lập từ cảm biến chuyển sang tin hiệu Modbus RTU. Z-4AI được coi là một giải pháp tân tiến nhất. Chúng ra đời thực hiện thay thế các loại module PLC. Chúng ta cùng đi tìm hiểu xem chúng có gì đặc biệt nhé.

Thông số kỹ thuật Z-4AI

Đầu tiên chúng ta cùng đi tìm hiểu về thông số của bộ chuyển Z-4AI này.

Tín hiệu ngõ vào INPUT của Z-4AI

Số lượng ngõ vào 4 kênh độc lập gồm

• Ngõ vào điện áp: 0-10Vdc, 0-5Vdc, 0-20Vdc…
• Ngõ vào dòng điện: 4-20mA, 0-20mA
• Tốc độ xử lý tín hiệu: 16bit

Tín hiệu ngõ ra OUTPUT của Z-4AI

Ngõ ra là tín hiệu truyền thông 2 dây kết nối bằng  Jack 3.5mm

• Modbus RTU RS485
• Modbus RTU RS232
• Số lương thiết bị kết nối gồm 32 thiết bị
• Protocol Modbus RTU slave

Thông số kỹ thuật khác

• Nguồn cấp 10…40Vdc hoặc 19…28Vac , 50-60hz
• Chống nhiễu 3 Way : nguồn cấp – input – output
• Khoảng cách truyền Modbus 1200 m
• Sai số 0.1%
• Cài đặt phần mềm Easy Setup , Z-Net4 , DIP Switch một cách dể dàng
• Tiêu chuẩn CE, EN50081-2, EN 55011, EN 50082-2, EN 61000-2-2/4, EN 50140/141, EN 61010-1, EN 60742

Kích thước bộ chuyển đổi Z-4AI

Ưu điểm của bộ chuyển đổi Modbus Z-4AI

Một số ưu điểm mà người dùng có thể nhận nhận thấy ngay đó chính là:

• Bộ chuyển đổi này có đa dạng đầu vào Input.
• Thiết kế mỏng, nhỏ gọn.
• Cài đặt Input / Output độc lập , không cần can thiệp vào PLC.
• Cài đặt phần mềm Easy Setup , Z-Net4 , DIP Switch một cách dể dàng.
• Tích hợp nhiều công nghệ.
• Lắp đặt trên DIL Rail.

Z-4AI kết nối tín hiệu Modbus RS485

Một trong những ưu điểm làm nên tên tuổi của Z-4AI đó chính là khả năng kết nối tín hiệu Modbus RTU.

Nếu bạn nào chưa biết thì mình sẽ giải thích thêm về tín hiệu Modbus RTU.

Tín hiệu Modus là gì?

Đây là dạng tín hiệu truyền thông chuẩn công nghiệp. Chúng kết nối với nhau qua mối quan hệ “ Chủ – Tớ ”. Ở đây nghĩa là 1 “ Chủ” có thể kết nối với nhiều “Tớ” khác nhau. Thông thường “ Chủ” sẽ là những bộ điều khiển trung tâm như PLC, PC, DCS hay RTU. Còn “ Tớ” đó chính là bộ chuyển đổi Z-4AI của chúng ta.

Dây kết nối tín hiệu Modbus RTU của Z-4AI

Để truyền tải tín hiệu modbus RTU chúng ta cần phải có 2 dây tín hiệu. Nhưng đối với Z-4AI thì đã tích hợp sẵn vô cổng kết nối đó là Jack 3.5.

Z-4AI Chuyển đổi 4 Analog sang Modbus.

Ngoài ra còn có bộ chuyển đổi Z-8AI. Các thông số kỹ thuật của bộ chuyển đổi này tương tự với Z-4AI. Nhưng khác ở chỗ là chúng có thể nhận 8 tín hiệu ngõ vào cùng một lúc. Gấp đôi so với Z-4AI.

Chi tiết về bộ chuyển đổi Z-8AI.

Mua bộ chuyển đổi Z-4AI ở đâu?

Hiện tại không có quá nhiều nhà phân phối về các bộ chuyển đổi tín hiệu , bộ chuyển đổi tín hiệu 4-20mA sang Modbus RTU RS 485 thì càng hiếm. Ngoài Siemen, Schneider, Misubishi… thì Seneca là một hãng riêng biệt chuyên sản xuất về các loại bộ chuyển đổi tín hiệu 4-20mA, Modbus RTU, truyền thông Internet …

Bộ chuyển đổi Z-4AI, Z-8AI là một trong các Series chuyên dùng về tín hiệu analog 4-20mA / 0-10V… sang Modbus RTU RS 485. Ngoài ra, còn khá nhiều bộ chuyển đổi Modbus RTU khác: Z-4RTD2, Z-4TC, Z-8TC, Z-8NTC, ZE-2AI, Z-D-IN…

Công ty Hưng Phát được nhà sản xuất Seneca tin tưởng giao quyền phân phối tất cả các sản phẩm của Seneca tại thị trường Việt Nam. Tất cả các sản phẩm được chúng tôi phân phối chính hãng với thời gian bảo hành 12 tháng 1 đổi 1.
