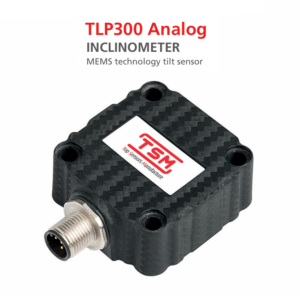

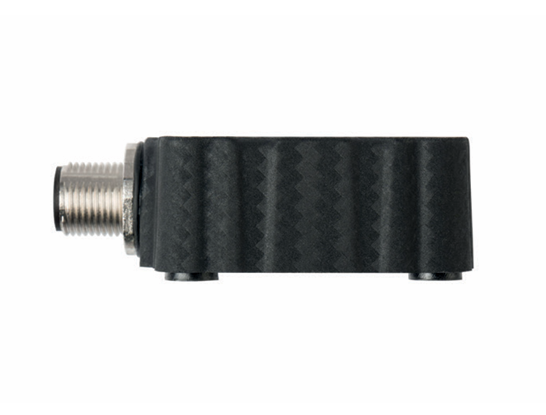

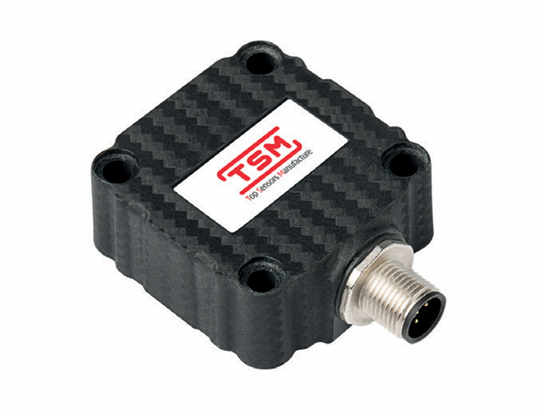

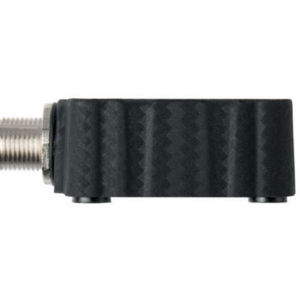

Cảm biến góc nghiêng TLP300 Analog | TSM | Độ phân giải 0,01 độ

Cảm biến góc nghiêng TLP300 Analog của hãng TSM là dòng cảm biến đo góc nghiêng (Inclinometer / Tilt Sensor) sử dụng công nghệ MEMS kết hợp thuật toán bù con quay hồi chuyển (gyro-compensation) nhằm cung cấp tín hiệu đo góc ổn định và phản hồi nhanh trong các môi trường làm việc có rung động hoặc chuyển động liên tục.

Thiết bị được phát triển cho các ứng dụng công nghiệp và thiết bị di động yêu cầu giám sát độ nghiêng chính xác như xe công trình, cần cẩu, xe nâng người, máy khoan và thiết bị thủy lực.

TLP300 hỗ trợ cấu hình 1 trục hoặc 2 trục, nhiều chuẩn ngõ ra analog và tùy chọn kiến trúc redundant output nhằm tăng độ tin cậy cho các hệ thống quan trọng.

Điểm nổi bật của Cảm biến góc nghiêng TLP300 Analog – TSM

Công nghệ MEMS kết hợp bù chuyển động Gyro

Cảm biến tích hợp gia tốc kế và con quay hồi chuyển cùng thuật toán xử lý tín hiệu để duy trì khả năng đo ổn định ngay cả khi thiết bị đang chuyển động hoặc chịu rung động mạnh.

Độ phân giải cao đến 0,01°

Cho phép theo dõi thay đổi góc rất nhỏ, phù hợp cho điều khiển cân bằng và định vị chính xác.

Hỗ trợ đo 1 trục hoặc 2 trục

Tùy phiên bản:

• Single Axis: ±180° hoặc 0…360°
• Dual Axis: lên đến ±60°

Thiết kế cho môi trường khắc nghiệt

• Chuẩn bảo vệ IP67
• Chống rung và chống sốc cao
• Ổn định nhiệt tốt
• Dải nhiệt độ rộng

Thông số kỹ thuật Inclinometer TLP300

Thông số	Giá trị
Loại thiết bị	Inclinometer (Tilt Sensor)
Công nghệ đo	MEMS
Chức năng bù động	Gyro-compensation
Độ phân giải	Đến 0.01°
Cấu hình trục	1 trục hoặc 2 trục
Dải đo 1 trục	±180° hoặc 0…360°
Dải đo 2 trục	Tối đa ±60°
Ngõ ra	Analog
Chuẩn bảo vệ	IP67
Bảo vệ điện	Reverse polarity protection

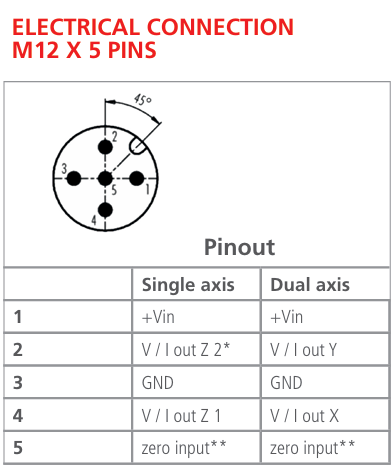

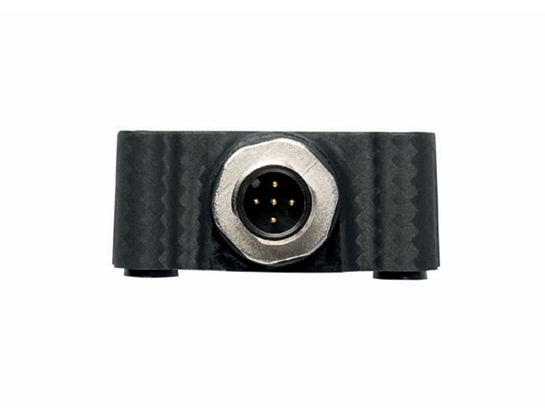

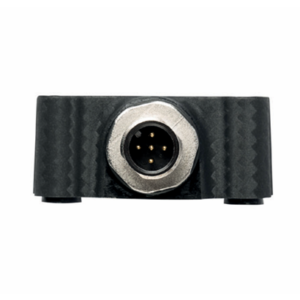

Kết nối	M12 5 chân
Nhiệt độ làm việc	-40…+85°C

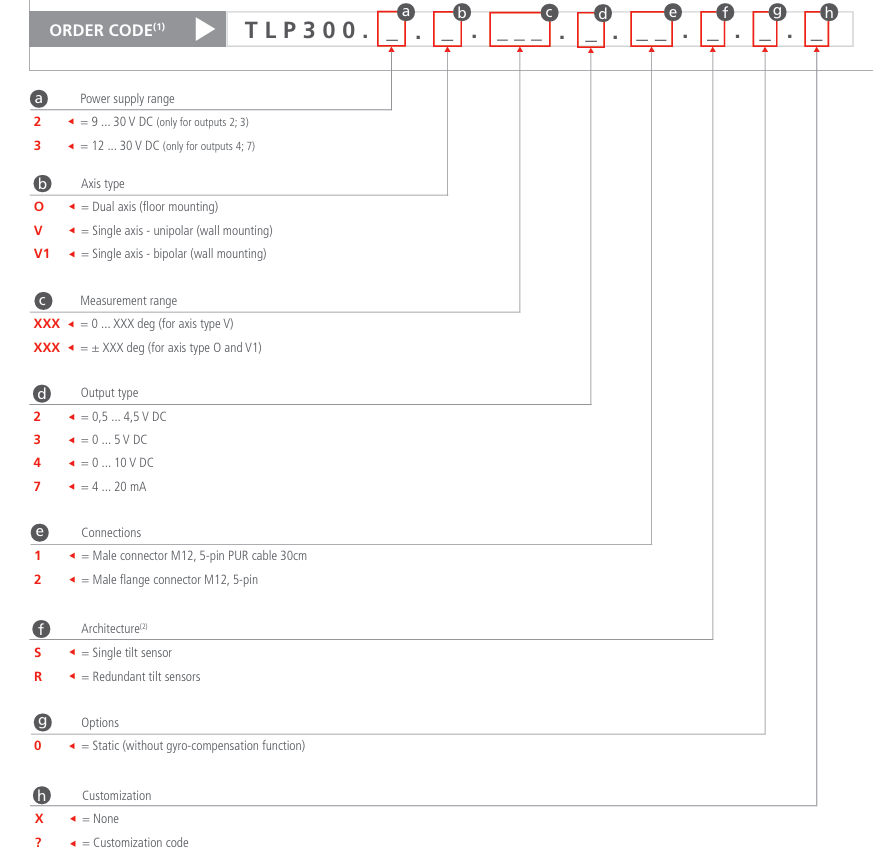

Các phiên bản cấu hình TLP300

Theo số trục đo

• Single Axis – gắn đứng (wall mounting)
• Dual Axis – gắn phẳng (floor mounting)

Theo chế độ hoạt động

• Static (không bù gyro)
• Dynamic (có bù gyro)

Theo cấu trúc cảm biến

• Single Tilt Sensor
• Redundant Tilt Sensor

Theo kiểu kết nối

• M12 male connector
• M12 flange connector
• Deutsch connector (tùy phiên bản)

Nguyên lý hoạt động

TLP300 sử dụng cấu trúc MEMS (Micro Electro-Mechanical System) gồm các phần tử vi cơ điện dạng điện dung. Khi góc nghiêng thay đổi, vị trí phần tử cảm biến thay đổi làm biến thiên điện dung bên trong chip và được xử lý thành tín hiệu góc tương ứng.

Ở phiên bản có gyro-compensation, dữ liệu từ cảm biến gia tốc và con quay được kết hợp để giảm sai lệch khi thiết bị rung hoặc tăng tốc.

Ứng dụng

TSM TLP300 Analog phù hợp cho:

• Cần cẩu công nghiệp
• Xe nâng người
• Máy xúc và máy công trình
• Máy khoan
• Thiết bị thủy lực di động
• Hệ thống chống lật
• Giám sát cân bằng thiết bị
• Điều khiển góc nghiêng tự động

Vì sao chọn TLP300 Analog?

• Độ phân giải cao đến 0.01°
• Đo ổn định trong điều kiện rung động
• Tùy chọn cảm biến dự phòng (redundant)
• Chuẩn bảo vệ IP67 cho môi trường ngoài trời
• Dễ tích hợp PLC và hệ thống điều khiển công nghiệp

Nếu bạn cảm thấy khó khăn trong việc lựa chọn các phiên bản khác nhau hãy liên hệ chúng tôi để được tư vấn hỗ trợ tốt nhất!!!
