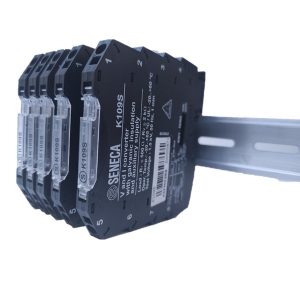

Bộ chuyển đổi tín hiệu analog K109S là một thiết bị công nghiệp chuyên dùng để chuyển đổi các dạng tín hiệu dòng điện và tín hiệu điện áp. Cụ thể K109S chuyển đổi tín hiệu analog 4-20mA sang 0-10V, ngoài ra còn chuyển đổi ngược lại 0-10V sang 4-20mA, 0-5 V sang 4-20mA, 4-20mA sang 0-5V, 0-20mA sang 0-10V. Hơn nữa người ta có thể sử dụng bộ chuyển đổi K109S như một thiết bị an toàn để bảo vệ cho bộ điều khiển trung tâm PLC.

Hôm này mình sẽ hướng dẫn các bạn cài đặt bộ chuyển đổi điện K109S nhé!
Thông số kỹ thuật bộ chuyển đổi K109S
Đâu tiên mình cùng tìm hiểu qua một chút về thông số kỹ thuật của chúng.
Tín hiệu ngõ vào của K109S
Số lượng đầu vào: 1 kênh
- Đầu vào điện áp: 0…10 V, 2…10 V, 0…5 V, 1…5 V với trở kháng đầu vào 110 kΩ
- Đầu vào dòng điện: 0… 20 mA, 4… 20 mA với trở kháng 35 kΩ
Tín hiệu ngõ ra của K109S
Số lượng đầu ra: 1 kênh
- Đầu ra diện áp 0…5 Vdc, 1…5 Vdc, 0…10 Vdc
- Đầu ra dòng điện 0…20 mA, 4…20 mA, 20…0 mA, 20…4 mA
Thông số kỹ thuật khác
- Nguồn cấp: 19,2 – 30 Vdc
- Tiêu hao: < 500 mW
- Nhiệt độ làm việc: -20…+65 °C
- Kích thước: 6,2 x 93,1 x 102,5 mm
- Khối lượng: 46 g
Cài đặt bộ chuyển đổi K109S từ 4-20mA sang 0-10V
Bộ chuyển đổi K109S này cài đặt bằng cách gạt các DIP-Switch trên bộ phần thân của bộ chuyển đổi.
Các DIP-Switch này cấu tạo như các công tắc đóng mở dạng On/Off. Trong bộ chuyển đổi K109S được chia làm 2 phần Switch đó là SW1 và SW2.
Bước 1 Cài tín hiệu ngõ vào cho K109S là 4-20mA
SW 1 : (1) ON , (2) OFF , (3) OFF

Bước 2 Cài tín hiệu ngõ ra K109S là 0-10V
SW 2 : (1) OFF , (2) OFF , (3) ON

Cài đặt bộ chuyển đổi K109S từ 0-10V sang 4-20mA
Cũng tương tự như cách cài đặt ở phần trên. Ta gạt SW1 và SW2 lần lượt từng SW.
Tại SW1 tín hiệu đầu vào là 0-10V thì gạt Swich là (1) OFF , (2) ON , (3) OFF
Tại SW2 tín hiệu đầu ra là 4-20mA thì gạt Swich là (1) ON , (2) OFF , (3) OFF
Kết nối dây K109S với cảm biến siêu âm
Cảm biến siêu âm thông thường sử dụng nguồn ngoài riêng biệt. Để kết nối được chúng ta cần đấu dây tín hiệu với dây nguồn cung một đường. các bạn cùng xem hình dưới đây nhé.

Kết nối dây K109S với cảm biến áp suất
Cảm biến áp suất sử dụng tín hiệu truyền về đó là dạng tín hiệu 4-20mA. Nhưng PLC của bạn chỉ nhận được tín hiệu 0-10V vậy phải làm sao?. Ở đây mình sẽ có 2 giải pháp.
Một : là sử dụng bộ chuyển đổi tín hiêu
Hai : là sử dụng Module mở rộng của PLC
Việc sử dụng Module mở rộng sẽ tốn nhiều chi phí hơn so với bộ chuyển đổi tín hiệu. Và chúng cũng có kích thước lớn hơn nhiều so với bộ chuyển đổi vậy nên mình sẽ lựa chọn phương án 1 đó là sử dụng một bộ chuyển đổi trung gian.
Kết nối bộ chuyển đổi K109S với cảm biến áp suất như hình sau.

Mua bộ chuyển đổi K109S ở đâu ?
Đầu tiên khi chọn thiết bị chuyển đổi K109S này chúng ta cần lưu ý như sau
- Thứ nhất đó là tín hiệu ngõ ra và tín hiệu ngõ vào cần chuyển đổi
- Thứ 2 đó là cần mấy tín hiệu ngõ vào và mấy tín hiệu ngõ ra
- Thứ 3 là cảm biến của bạn cần nguồn riêng hay nguồn chung?
- Thứ 4 là bộ chuyển đổi có cách ly chống nhiễu không?
Cuối cùng để biết chính xác nhất về thiết bị cần chuyển đổi tín hiệu hãy liên hệ với Trọng để được tư vấn nhé!
