Z109REG2-1 | Bộ chuyển đổi tín hiệu đa năng

Chuyển đổi tín hiệu là một trong những vấn đề quan trọng của các doanh nghiệp sản xuất. Các thiết bị chuyển đổi tín hiệu này giúp máy móc liên kết với nhau dễ dàng hơn. Tín hiệu đối với các thiết bị máy móc cúng giống như ngôn đối với con người vậy. Con người phải có cúng ngôn ngữ thì mới có thể giao tiếp được với nhau. Vậy các loại máy móc thiết bị không cùng ngôn ngữ (Không cùng tín hiệu) thì chúng sẽ giao tiếp làm sao? Trong công ngiệp người ta sử dụng gì để kết nối các thiết bị này lại với nhau? Thì xin thưa với mọi người đó chính là sử dụng các bộ chuyển đổi đó.

Bài này mình sẽ giới thiệt về một bộ chuyển đổi đa năng được sử dụng nhiều nhất trong công nghiệp nhé!

Ngoài ra còn có một số bộ chuyển đổi tín hiệu như sau:

• Bộ Chuyển đổi tín hiệu 4-20mA sang 0-10V
• Tất nhiên còn là Bộ chuyển đổi tín hiệu 4-20mA sang 0-5V
• Bộ chuyển đổi tín hiệu Pt100 sang 4-20mA và 0-10V
• Hay Bộ chuyển đổi biến trở sang 4-20mA , 0-10V
• Bộ Chuyển đổi 4-20mA 0-10V sang Relay
• Bộ điều chỉnh tín hiệu 4-20mA
• Chức năng bộ chuyển đổi tín hiệu mV sang 4-20mA 0-10v
• Bộ chuyển đổi tín hiệu Thermocouple – can K

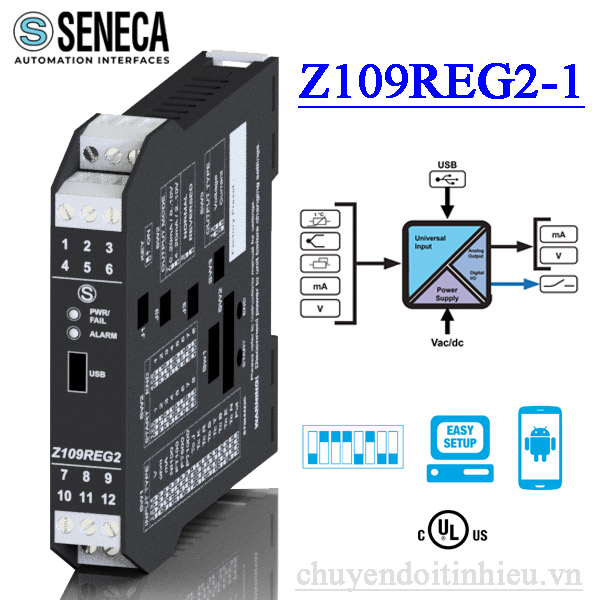

Bộ chuyển đổi tín hiệu Z109REG2-1

Để nắm bắt được rõ về bộ chuyển đổi này mình cùng tìm hiều về phần thông số kỹ thuật của bộ chuyển đổi đa năng Z109REG2-1.

Thông số kỹ thuật Z109REG2-1

• Nguồn nuôi của thiết bị: Đa năng nguồn nuôi 10-40Vdc hoặc 19-28Vac
• Đèn led thông báo: Đèn led này sẽ thông báo lỗi, tín hiệu đầu vào hoặc alarm
• Sai số tối đa: 0,1% (tương đối nhỏ)
• Khả năng chống nhiễu: Cách lý chống nhiễu tại 3.750 Vac
• Cài đặt và cấu hình cho thiết bị: cài đặt bằng DIP Switch và phần mềm Easy setup

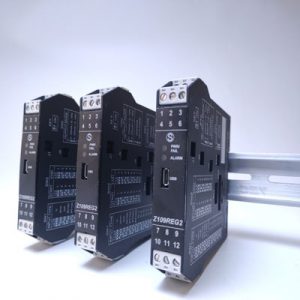

• Lắp đặt phần cứng: Được thiết kế lắp đặt trên thanh DIN Rail

Đầu vào Input Z109REG2-1

• Số lượng đầu vào: 1 kênh ngõ vào
• Ngõ vào điện áp (Voltage): 0-75mV, 0-5V, 0-10V,0-20V, -20…+20V, -10…+10V
• Ngõ vào dòng điện (Current): 0-20mA, 4-20mA, -20mA-20mA,-10…+10mA
• Ngõ vào biến trở: 0-500ohm…. 0-100k ohm
• Cảm biến nhiệt độ (RTD) : PT100 2 dây, 3 dây, 4 dây, NTC, PTC, Pt500, Pt1000
• Can nhiệt/ Thermocouple: loại can K , R , S , J , B, E, N
• Đầu ra : On/off, Relay

Đầu ra Output Z109REG2-1

• Số kênh : 1 kênh
• Ngõ vào dòng điện (Current): 4-20mA, 0-20mA, 20-4mA, 20-0mA
• Ngõ vào điện áp (Voltage): -5V, 0-10V, 1-5V,2-10V
• Output 2 : Relay Output trên toàn Input đầu

Kích Thước của Z109 REG2-1

Kích thước của Z109REG2-1 là: 17.5 x 100 x 112 mm

Khối lượng thiết bị là: 200g

Ưu điểm của Z109REG2-1

Giống với tiêu đề đó chính là bộ chuyển đổi đa năng Z109REG2-1 xử lý được gần như toàn bộ các tín hiệu tiêu trong công nghiệp. Hơn thế nữa bộ chuyển đổi này có khả năng cách lý chống nhiễu khá tốt và độ ổn định rất cao.

Để biết thêm Z109REG2-1 làm được gì thì mời các bạn theo dõi phần tiếp theo đây của bài viết. Z109REG2-1 cúng ứng dụng gì.

Ứng dụng của bộ chuyển đổi Z109REG2-1

Bộ chuyển đổi tín hiệu 4-20mA Passive sang 4-20mA Active

Tín hiệu dạng dòng điện 4-20mA là một trong những tín hiệu được sử dụng nhiều nhất tín hiệu này chiếm đến 90% trong tất cả các dạng tin hiệu đo. Như đo độ PH, đo áp suất, đo nhiệt độ, đo tốc độ, đo lưu lượng, đo khoảng cách…vv

Chính vì loại tín hiệu 4-20mA rất phổ biến. Cho nên PLC hay DCS cúng chuẩn hoá tín hiệu 4-20mA thành tiêu chuẩn chung.

Tuy nhiên thì trong một số trường hợp cảm biến có tín hiệu đầu ra là 4-20mA nhưng khi đưa vào bộ xử lý trung tâm PLC lại không thể đọc được. Bạn đã gặp trường hợp này bao giờ chưa? Tại sao lại không đọc được nhỉ?

Mình sẽ trả lời luôn với các bạn:

Đó chính là tuy rằng cảm biến của các bạn là loại cảm biến có đầu ra 4-20mA nhưng lại là 4-20mA Passive. Còn tín hiệu mà PLC nhận đầu vào là Active. Hai tín hiệu này đều là 4-20 cả nhưng so về bản chất chúng lại hoàn toàn khác nhau các bạn nhé. Các bạn muốn biết chúng khác nhau gì thì hay bấm vào đường linh bên dưới, mình sẽ chia sẻ với các bạn ở một bài khác nhé.

Quay lại vấn đề cần xử lý đó là cảm biến 4-20mA Passive kết nối với PLC 4-20mA Active bằng cách nào. Ở đây bộ chuyển đổi tín hiệu Z109REG2-1 sẽ giúp các bạn giải quyết vấn đề này nhé.

Tìm hiểu xem tín hiệu của bạn là Active hay Passive tại đây nhé ?

Bộ chuyển đổi tín hiệu PT100 sang 4-20mA

Điều tiên mình xin giới thiệu một chút PT100 mình đề cập đến ở đây. Đó chính là cảm biến đo nhiệt độ với tín hiệu đầu ra của cảm biến là tín hiệu RTD. Còn một loại cảm biến nhiệt độ nữa đó là loại Thermocouple ( Can nhiệt K, T, S,…) đây cũng thuộc dòng cảm biến đo nhiệt độ nhưng chunhs khác với PT100 đó là đầu ra tín hiệu của chúng là tín hiêu mV/V.

Cả hai loại tín hiệu này các bạn không thể nào đấu trực tiếp vào PLC bởi vì PLC không có chân đầu vào tín hiệu dạng này. Trong trường hợp này giải pháp đó là sử dụng một bộ chuyển đổi trung gian Z109REG2-1. Chuyển đổi tín hiệu RTD, Thermocouple sang tín hiệu Analog 4-20mA phù hợp với đàu vào PLC.

Bộ chuyển đổi tín hiệu PT100 sang 0-10v

Tương tự như trường hợp trên nhưng lần này PLC lại cần đọc tín hiệu 0-10V. Chúng ta cần một bộ chuyển đổi tín hiệu Pt100 sang 0-10V với độ chính xác cao bởi tín hiệu Voltage thường dể sụt áp và sai số.

Bộ chuyển đổi tín hiệu Z109REG2-1 chuyển đổi tín hiệu từ Pt100 sang 0-10V chỉ đơn giản bằng các DIP Switch có ngay trên thiết bị. Việc sử dụng một bộ chuyển đổi tín hiệu đa năng giúp chúng ta dể dàng thay đổi các chức năng input và output khi cần thiết.

Chuyển đổi biến trở 4-20mA sang 0-10V

Như chúng ta đã biết thì trong công nghiệp tín hiệu analog được ứng dụng khá nhiều đặc biệt như các dạng 4-20mA , 0-10V , 0-5V. Nhưng đôi khi để kế nối giao tiếp chúng với nhau lại gặp vấn đề.

Để mình lấy một ví dụ minh hoạ cho các bạn dễ thấy:

Nếu chẳng may thiết bị đo của các bạn là tín hiệu 4-20mA còn PLC chỉ nhận được tín hiệu 0-10Vdc. Vậy không lẽ mình phải phải nâng cấp PLC hay nâng cấp cảm biến. Điều đó khá lãng phí. Thay vì nâng cập thiết bị thì giải pháp ở đây có thể dùng bộ chuyển đổi Z109REG2-1.

Hơn nữa ngoài khả năng chuyển đổi qua lại tín hiệu 4-20mA sang 0-10V thì bộ chuyển đổi tín hiệu Z109REG2-1 có thể chống nhiễu tốt.

Bộ chuyển đổi 4-20mA , 0-10V sang relay

Trong một hệ thống cảnh bảo của nhà máy sản xuất. Thông thường khi một đại lượng vật lý nào đó như nhiệt độ, độ ẩm, áp suất, tốc độ…. Vượt ngưỡng cho phép và gây ra nguy hiểm cho con người thì nhà máy thường thiết kế một hệ thống cảnh bảo.



Nếu thiết bị PLC của bạn không đủ chân, nhưng bạn lại muốn có thêm một chân ngõ ra tín hiệu thì phải làm sao? Thì bộ chuyển đổi Z109REG2-1 này có thể làm được nhé… chúng sẽ lấy tín hiệu đi về từ cảm biến vào tuỳ vào mức độ nguy hiểm chúng ta cài đặt cho Z109REG2-1. Bộ chuyển đổi này sẽ xuất tín hiệu relay để cảnh báo.

Bộ cách ly tín hiệu 4-20mA

Những bạn nào làm về kỹ thuật hay những ngành nghê liên quan về điện chắc cũng biết về nhiễu tín hiệu ảnh hưởng đến thiết bị như thế nào rồi nhỉ. Vấn đề nhiễu tín hiệu là một trong những vấn đề khiến anh em anh khá nhức đầu. Việc khắc phục nhiễu tín hiệu 4-20mA, 0-10 Vdc là vấn đề nan giải.

Hầu hết nhiễu tín hiệu là do biến tần của nhà máy gây ra. Chúng gây ra sóng hài và làm nhiễu tín hiệu điện truyền đi của các bạn.

Anh em thường dùng giải pháp gì cho vấn đề nhiều tín hiệu này?

Bọc dây dẫn chống nhiễu? chuyển rời vị trí bộ điều khiển xa biến tần? …. Những cách đó thường tốn nhiều phi phí và khó thể nào xử lý tận gốc rễ nhiễu tín hiệu. Mình sẽ chia sẻ với anh em một cách đó chính là sử dụng một thiết bị chống nhiễu.

Ơ đây để xử lý nhiễu tín hiệu thì chỉ có thể là bộ chống nhiễu tín hiệu Z109REG2-1. Vì sao lại sử dụng Z109REG2-1 để chống nhiễu ư?

Bởi vì Z109REG2-1 với khác năng cách ly chống nhiều ưu việt lên tới 3750 Vac. Với các bộ chuyển đổi thông thường khác trên thì trường chỉ vào khoảng 1500… 2500.

Để biết thêm về xử lý chống nhiễu và dòng điện chống nhiễu cho thiết bị của bạn hãy truy cập vào đường link dưới đây nhé.

Giải pháp chống nhiễu tín hiệu.

Mua bộ chuyển đổi Z109REG2-1 ở đâu?

Bộ chuyển đổi tín hiệu Z109REG2-1 này được phân phối chính thức bởi công Hưng Phát đại diên duy nhất của hãng Seneca trên thị trường viẹt Nam.

Z109REG2-1 Giá bao nhiêu ?

Bộ chuyển đổi đa năng Z109REG2-1 với nhiều chức năng ngõ vào và ngõ ra và đặc biệt là khả năng chống nhiễu tín hiêu. Cho nên chúng có giá thường cao hơn các thiệt bị của Trung Quốc, Hàn Quốc.

Đổi lại khi sử dụng bộ chuyển đổi của Seneca – Châu Âu thì các bạn sẽ yên tâm về chất lượng, sự ổn định của thiết bị.

Tóm lại

Khi có trong tay bộ chuyển đổi tín hiệu Z109REG2-1 các bạn không bàn bận tâm đến vấn đề nhiễu tín hiệu và chúng giúp bạn chuyển đổi nhiều lại tín hiệu khác nhau

• Bộ chuyển đổi tín hiệu 4-20mA
• Bộ Chuyển đổi tín hiệu 4-20mA sang 0-10V
• Tất nhiên còn là Bộ chuyển đổi tín hiệu 4-20mA sang 0-5V
• Bộ chuyển đổi tín hiệu Pt100 sang 4-20mA
• Bộ chuyển đổi tín hiệu pt100 sang 0-10v
• Hay Bộ chuyển đổi biến trở sang 4-20mA , 0-10V
• Bộ Chuyển đổi 4-20mA 0-10V sang Relay
• Bộ điều chỉnh tín hiệu 4-20mA
• Chức năng bộ chuyển đổi tín hiệu mV sang 4-20mA 0-10v
• Bộ chuyển đổi tín hiệu Thermocouple – can K

Các bạn còn thắc mắc về vấn đề nào nữa, hay quan tâm đến dạng tín hiệu nào cần chuyển đổi thì hãy liên hệ trực tiếp đến chúng tôi. Chúng tôi sẽ lựa chọn giải pháp và cung cấp cho bạn những thiết bị phù hợp nhất.
