Bộ điều khiển PID ATR121 | Pixsys – Italy

5.00 trên 5 dựa trên 1 đánh giá

1,00₫

Xuất xứ	Pixsys – Ý (Italy)
Model	ATR121
Nguồn cấp	230 VAC (-B) 12..24 V AC/DC (-AD)
Công suất tiêu thụ	3W (-B) 2,4W (-AD)
Hiển thị	3 LED chữ số 9,6mm; 3 LED trạng thái
Thời gian lấy mẫu	100 ms
Analog Input	TC, RTD, V, mA, biến trở đến 150kΩ
Output	1 Relay 10A/8A 1 Relay 5A 1 SSR
Kết nối với PC	1 cổng Micro USB (phần mềm MyPixsysLab)
Kích thước	Mặt trước 32×74 mm và thân dài 53 mm
Trọng lượng	100 g

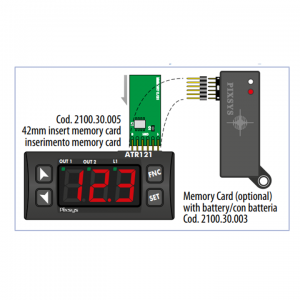

Cài đặt nhanh bằng	Thẻ nhớ, phần mềm LABSOFTVIEW, NFC/RFID (App MyPixsys)

✔ Tình trạng: Hàng có sẵn

0886 0884 96 (Zalo) Liên hệ báo giá

Model

Xóa

Bộ điều khiển PID ATR121 | Pixsys – Italy

SKU: PIX-ATR121 Danh mục: Bộ Chuyển Đổi Tín Hiệu, Bộ điều khiển PID Thẻ: ATR series, Bộ điều khiển PID, Bộ hiển thị Thương hiệu: Pixsys

Bộ điều khiển PID ATR121 nhỏ gọn này có tính năng cấu hình cao. Đầu vào analog có thể lập trình cho các cảm biến nhiệt độ (nhiệt kế điện trở, cặp nhiệt điện) cũng như cho các bộ truyền áp suất, cảm biến độ ẩm và lưu lượng. Thuật toán điều khiển PID sưởi ấm-làm mát được tối ưu hóa cho cả điều chỉnh nhiệt độ và cho các quy trình có tính chất chuyển tiếp nhanh, như điều khiển áp suất và lưu lượng. Các tính năng phần mềm của ATR121 bao gồm logic đóng mở để điều khiển van trong hệ thống định lượng và HVAC công nghiệp. Các đầu ra của bộ điều khiển luôn có thể được lựa chọn tự do dưới dạng lệnh/nhiều chế độ/sự kiện cảnh báo.

Bộ Hiển Thị - Điều Khiển PID ATR121 - AD — *Bộ Hiển Thị – Điều Khiển PID ATR121 – AD*

Tóm Tắt

Thông số kỹ thuật ATR121

Bộ hiển thị này được thiết kế nhỏ gọn. Phù hợp dùng để gắn trên các tủ điện trong nhà máy. Nhằm đáp ứng nhu cầu hiển thị và điều khiển On/Off PID. Thông số cơ bản của thiết bị này như sau:

Thông số chung

Nguồn cấp: 24..230 Vac|Vdc ± 15% 50/60 Hz – điện áp cách ly lên đến 2,5KV.
Công suất tiêu thụ: Từ 2.4W đến 5.7W tùy model.
Hiển thị: 3 số nền đỏ cỡ 0.56 inch và 3 led hiển thị OUT1, OUT2, L1.
Nhiệt độ hoạt động: 0-45°C.
Độ ẩm hoạt động: 35…95% RH.
Kết cấu bằng vật liệu: ABS UL94V0.
Kích thước: Mặt trước 32×74 mm và thân dài 53 mm.
Chống Nước: IP54; Bộ chứa: IP30; Khối đầu cuối: IP20
Trọng lượng: 100 g.
Cài đặt bằng 4 phím chức năng ngay trên màn hình.
Cài đặt bằng phần mềm: LabSoftView.

Lưu ý đối với nhiệt độ môi trường ngoài trời thì cần phải có mái che hoặc hộp điện cách nhiên để tránh nhiệt độ tăng cao khiến bộ điều khiển bị nhiễu.

Tín hiệu ngõ vào

Tín hiệu ngõ vào của ATR121-AD là tín hiệu dạng Analog như:

Cảm biến nhiệt độ: Pt100, Pt500, Pt1000, Ni100 , PTC1K, NTC10K
Can nhiệt (Thermocouple): K, S, B, J, R, …
Biến trở (chiết áp): 0… 100% (tối đa 150K Ohm – 40.000 điểm)
Dòng điện: 0..20mA | 4..20mA
Điện áp: 0..5V | 0..10V

tín hiệu ngõ vào của bộ hiển thị — Tín hiệu ngõ vào của bộ hiển thị

Với tín hiệu ngõ vào dạng nhiệt độ độ chính xác lên đến 0,5% tại nhiệt độ 25oC

Tín hiệu ngõ ra

Tín hiệu ngõ ra Relay On/Off gồm: 2 Relay On/Off và 1 Relay SSR

1 Relay tải điện trở 10A / 8A – 250VAC
1 Relay tải điện trở 5A – 250VAC

Ngõ ra relay có thể cài đặt đóng mở dựa vào các thông số và bài toán của các bạn. Có thể thiết lập được điều khiển PID đối với một số yêu cầu trong điều khiển nhiệt độ và điều khiển áp suất.

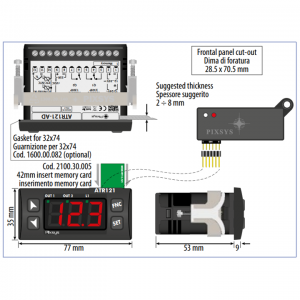

Kích thước của ATR121

Bộ điều khiển nhiệt độ ATR121-AD có thiết kế nhỏ gọn với kích thước 32 x 74 mm.

Mặt trước chúng ta thấy Model sản phẩm ATR121 được đặt phía trên với còn phía dưới là Logo hãng Pixsys. Bên trái là 2 phím điều hướng lên và xuống, bên phải là hai phím chức năng FNC và SET.

Chúng ta thấy rằng màn hình có 3 LED khá to được dùng để hiển thị giá trị đầu vào của các loại cảm biến.

Ở trên là ký hiệu OUT1, OUT2, L1 tương ứng là Output 1, Output 2 và kết nối bộ điều khiển qua PORT giao tiếp.

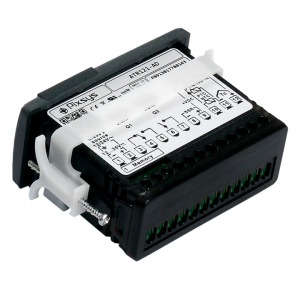

Sơ đồ mạch điện của ATR121

Mình sẽ giới thiệu về hai bộ hiển thị ATR121-B và ATR121-AD. Hai bộ hiển thị này chúng chỉ khác nhau về nguồn cấp cho chúng. Loại ATR121-AD thì nguồn của chúng đó là dòng điện 24 Vdc, còn ATR121-B thì sử dụng nguồn điện 220 Vac.

Nhìn vào hình chúng ta có thể thấy được chúng chia làm 3 khu vực chân khác nhau:

Chân (1), (2): chân cấp nguồn.

Chân (3), (4), (5): Relay 1 (gồm NO và NC).

Chân (6), (7): Relay 2 (chân NO).

Chân (8), (9): chân SSR.

Chân (9), (10), (11), (12): chân Analog Input – nhận tín hiệu ngõ vào từ các loại cảm biến analog khác nhau như: nhiệt độ, áp suất, can nhiệt,…

Cách sử dụng ATR121-AD

Cách sử dụng bộ điều khiển và hiển thị ATR121-AD này cũng khá đơn giản. Bài này Đạt hướng dẫn các bạn kết nối bộ hiển thị và điều khiển này với các cảm biến và ứng dụng thường thấy nhất của chúng.

Kết nối với cảm biến nhiệt độ

Mình sẽ lấy một ví dụ thường gặp đó là hiển thị giá trị nhiệt độ từ cảm biến nhiệt độ Pt100 3 dây dùng bộ hiển thị
ATR121-AD.

Nhìn vào hình các bạn có thể thấy sơ đồ đấu dây của thiết bị này.

cách đấu dây bộ điều khiển atr121-ad với cảm biến nhiệt độ — Cách đấu dây bộ điều khiển ATR121-AD với cảm biến nhiệt độ

Bước 1: Cấp nguồn 24 Vdc vào chân số (1), (2) của bộ hiển thị

Bước 2: Nối 3 dây của cảm biến nhiệt độ vào lần lượt chân số (10), (11), (12). Lưu ý cảm biến nhiệt độ Pt100 3 dây chúng sẽ có hai dây giống nhau và 1 dây khác (2 đỏ – 1 đen). Hai dây giống nhau ta đấu vào chân số (11) (12), dây còn lại đấu vào chân số (10).

Bước 3: Nối tín hiệu ngõ ra. Tuỳ vào mục đích sử dụng của mọi người mà ta nối chân sao cho phù hợp. Bộ ATR121-AD đã tích hợp sẵn 2 Relay cho các bạn lựa chọn. Có thể chọn loại thường đóng và thường mở tại chân số (3), (4), (5) hoặc nối chân Relay thường mở tại chân số (6), (7).

Kết nối với cảm biến áp suất

Cảm biến áp suất thông thường có hai dạng tín hiệu đó là 4..20mA active và 4..20mA passive. Mình sẽ hướng dẫn các bạn kết nối với cả hai dạng này. Đầu tiên là nối dây với cảm biến áp suất có tín hiệu 4..20mA active.

Nhìn vào hình các bạn có thể thấy được ngay dạng tín hiệu 4-20mA là tín hiệu trực tiếp từ cảm biến với bộ điều khiển ATR121-AD.

Bước 1: Cấp nguồn 24 Vdc vào chân số (1), (2) của bộ hiển thị.

Bước 2: Nối chân tín hiệu từ cảm biến áp suất với chân dương (+) của cảm biến ta nối vào chân số (9) còn chân âm (-) ta nối vào chân số (12).

Kết nối với cảm biến siêu âm

Các loại cảm biến siêu âm hay cảm biến áp suất có công suất lớn thì ta không thể đấu dây tín hiệu 4-20mA Active như ở trên mà ta phải nối kiểu Passive như hình dưới đây:

Nhìn qua hình ta có thể thấy các nối dây này tương đối phức tạp hơn cách trên. Nhưng chúng sẽ giúp nguồn điện của cảm biến các bạn được ổn định và hoạt động tại trạng thái tốt nhất.

sơ đồ nối dây với cảm biến siêu âm — Sơ đồ nối dây với cảm biến siêu âm.

Bước 1: Ta cũng thực hiện cấp nguồn cho bộ hiển thị là chân số (1), (2) với nguồn 24Vdc.

Bước 2: Đầu tiên ta sẽ lấy một nguồn điện phù hợp với nguồn điện mà cảm biến đang dùng (24 Vdc). Ta nối nguồn điện dương (+) này vào chân dương (+) của cảm biến. Từ chân âm (-) của cảm biến ta nối với chân (12) của bộ hiển thị
ATR121-AD. Chân (11) của bộ này ta nối lại với chân âm (-) của bộ nguồn để tạo thành một vòng kín.

Báo giá bộ ATR121

Trên thị trường hiện này Bộ điều khiển và hiển thị ATR121-AD hay ATR121-B đang có rất nhiều đơn vị cung cấp. Nhưng để cài đặt và sử dụng được chúng thì không phải ai cũng có thể thiết lập được chuẩn xác nhất là với những bài toán về PID Nhiệt độ hoặc PID Áp suất.

Công ty Hưng Phát chuyên cung cấp các bộ hiển thị avf điều khiển đến từ hãng Pixsys - Italy — *Công ty Hưng Phát chuyên cung cấp các Bộ hiển thị và điều khiển đến từ hãng Pixsys – Italy*

Để mua được hàng chính hãng cũng như hỗ trợ cài đặt, cung cấp dịch vụ miễn phí thì hãy liên hệ với Đạt qua thông tin phía bên dưới. Đạt sẽ hỗ trợ tư vấn giải pháp và cung cấp hàng chính hãng đầy đủ cả CO/CQ, tài liệu Technical cho dự án của các bạn.
