Bộ chuyển đổi AC | DC sang 4-20mA 0-10V [ Z202-LP]

Bộ chuyển nguồn điện AC và DC Z202-LP là một thiết bị giúp chúng ta chuyển đổi tín hiệu dạng dòng điện xoay chuyền hoặc một chiều sang tín hiệu analog 4-20mA hoặc 0-10V. Việc kiểm soát một giá trị điện năng hiện nay là rất quan trọng. Bởi vì khi dòng điện tăng đột ngột hoặc giảm đột ngột sẽ khiến cho thiết bị của bạn điều này sẽ gây hư hỏng thiết bị của bạn và để lại hậu quả nặng nề.

Vì vậy cần phải có một thiết bị giám sát và đưa tín hiệu về bộ điều khiển. Như các bạn đã biến thì thông thường PLC chúng ta sử dụng chỉ nhận đc tín hiệu analog 4-20mA và 0-10V. Vậy nên không thể nào đưa tín hiệu AD và DC với điện áp lớn vào được. Hôm này mình sẽ giới thiệu vs các bạn một bộ chuyển đổi AC, DC sang 4-20mA Z202-LP nhé.

Ngoài ra còn có một số bộ chuyển đổi tín hiệu khác như:

Thông số kỹ thuật của bộ chuyển đổi Z202-LP

Thông số kỹ thuật chung

• Nguồn cấp : loop power thông quan 4-20mA
• Cách ly chống nhiễu : 4000Vac
• Sai số 0.25%
• Lắp đặt trên DIN Rail
• Cài đặt bằng các nút gạt
• Kích thước : 17.5 x 100 x 112mm

Tín hiệu ngõ vào của Z202-LP

Số lượng ngõ vào 1 kênh

Chuyển đổi tín hiệu AC và DC:  10v – 20v – 30v -50v – 60v – 70v – 80v – 100v -110v -120v -130v -140v -150v -160v -170v – 180v -190v -200v -220v – 230v – 240v – 270v – 290v – 300v – 310v – 320v – 340v – 350v – 360v – 370v – 380v – 390v -410v -420v – 430v -440v – 460v -470v – 480v – 490v – 500v

Tín hiệu ngõ ra của Z202-LP

Số lượng ngõ ra 1 kênh

Tín hiệu analog:  0-20mA | 4-20mA | 0-1V | 0-5V | 0-10V | 2-10V

Cách sử dụng bộ chuyển đổi Z202-LP

Với mỗi bộ chuyển đổi của Seneca đều thiết kế với hai các cài đặt một là sử dụng phần mềm Easy Setup thứ hai là cài đặt bằng các gặt các Dip Switch của thiết bị.  Sau đây mình sẽ hướng dẫn các bạn cài đặt bằng Dip – Switch nhé.

Cách cài đặt bộ chuyển đổi điện áp nguồn AC/DC ra analog Z202-LP

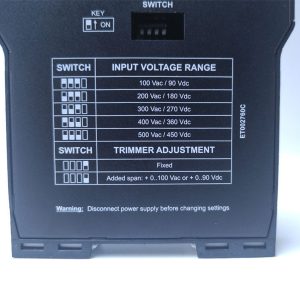

Bộ chuyển đổi Z202-LP này chuyển đổi dòng điện với nhiều móc thang đo. Các bạn sẽ gạt các chân tuỳ theo dải đo mà bạn cần để chuyển đổi như bảng sau đây.

Ví dụ như :

Chuyển đổi 60v ra 4-20ma thì đối với SW2 gạt thanh số 2 lên và Sw3 gạt thanh số 1-2-4. SW1 gạt số 2 lên

Hoặc chuyển đổi tín hiệu 110v ra 0-10v thì đối với sw2 ta để nguyên không gạt. Sw3 gạt 1-3-4. Sw1 gạt số 1 lên

Cách đấu dây bộ chuyển đổi dòng điện Z202-LP

Cảm biến dùng nguồn loop Power nên nguồn cấp cho bộ chuyển đổi điện áp nguồn tối đa là 28VDC (tốt nhất nên sử dụng nguồn 24VDC). Nếu bộ điều khiển của bạn có phát nguồn bạn hãy sử dụng nguồn trên bộ điều khiển luôn cho tiết kiệm. Việc nối dây bộ chuyển đổi điện áp nguồn với bộ điều khiển ta làm như sau. Nối chân số một với dương của nguồn. Chân số 3 nối với chân AI+, chân AI- nối với chân âm của nguồn thế là đã kết nối xong.

Ứng dụng của bộ chuyển đổi Z202-LP

Bộ chuyển đổi Z202-LP này có rất nhiều ứng dụng khác nhau. Thông thường chúng dùng để kiểm soát sự ổn đingj của dòng điện để cung cấp cho thiết bị của các bạn. Sau đây mình sẽ liệt kê một số ứng dụng tiêu biểu của bộ chuyển đổi này các bạn nhé.

Theo dõi dòng điện các thiết bị trong nhà máy

Trong một nhà máy có rất nhiều các loại thiết bị máy móc lớn sử dụng năng lượng dòng điện để hoạt động. Như máy bơm, máy cắt, máy nén khí, xi lanh điện, quạt công nghiệp, … Các thiết bị này hoạt động ổn định nhất khi dòng điện cấp cho chúng phải luôn giữ một ức ổn định. Khi dòng điện quá tải hoặc sụt áp sẽ khiến các thiết bị trên hư hại. Việc tưởng chùng như đơn giản này nhưng gây ra thiệt hại rất nặng nề và chúng là nguyên nhân chính khiến tuổi thọ của các thiết bị giảm đi.

Chính vì thế một giải pháp đơn giản mà giải quyết được hết những vấn đề trên đó là theo dõi dòng điện kịp thời của thiết bị và đưa về bộ xử lý trung tâm.

kiểm soát dòng điện máy bơm nước

Trong dây chuyền tại các nhà máy, máy bơm gần như là thiết bị không thể thiếu. Không chỉ đơn thuần là cấp nước mà còn có thể bơm chất lỏng khác như hóa chất, nước sốt cà chua, bột mì, sữa, chocolate… Tình trạng khi dòng điện tăng giảm một cách đột ngột sẽ ảnh hưởng rất nhiều tới máy bơm dẫn đến máy bơm nước bị quá tải hoặc chạy quá ồn thường có nguyên nhân từ hiện tượng bọt khí xâm thực, hoặc các lỗi cơ khí, điện khác, …

Để khắc phục điều này thông thường trong các nhà máy sẽ gắn thêm một bộ kiểm soát dòng điện AC/DC khi chúng qua tải như hình trên.

Báo giá bộ chuyển đổi Z202-LP

Công ty Hưng phát chuyên cung cấp các thiết bị chuyển đổi của hãng Seneca. Chúng tôi là nhà phân phối chính thức của Seneca. Vì thế khi mua bộ chuyển đổi điện áp nguồn ở chỗ chúng tôi sẽ có giá thành tốt nhất cho bạn. Chúng tôi cam kết hàng chúng tôi cung cấp là hàng chính hãng đến từ Châu Âu đạt chuẩn các chất lượng G7. Chúng tôi sẽ cung cấp CO, CQ theo yêu cầu từ bạn. Mọi chi tiết xin vui long liên hệ.
