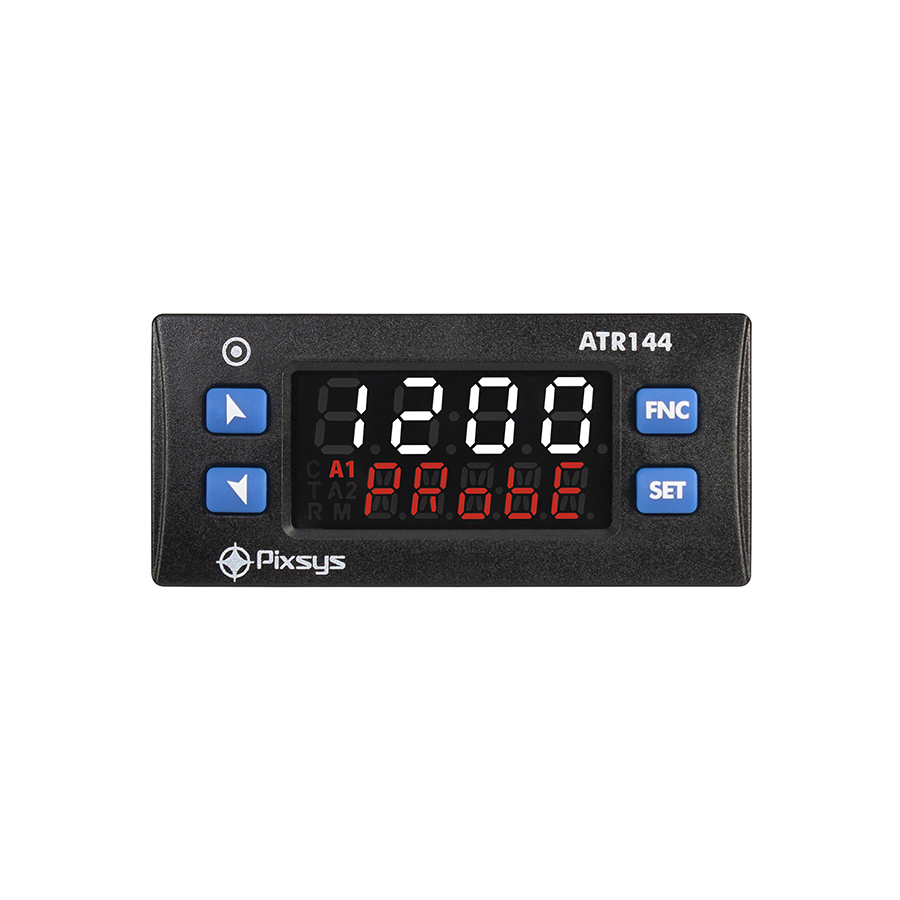

Bộ điều khiển PID ATR144 | Pixsys – Italy

ATR144 là bộ điều khiển PID có kích thước nhỏ gọn 32x74mm, vẫn giữ được tính linh hoạt của toàn bộ dòng sản phẩm ATR Blue Line. Đầu vào Analog có thể lập trình cho nhiều loại đầu dò nhiệt độ cũng như các tín hiệu quá trình mA/V (áp suất, lưu lượng, mức, độ ẩm…). Đầu ra Digital có thể lập trình dưới dạng điều khiển BẬT/TẮT hoặc điều chỉnh PID; nhiều chế độ cảnh báo (ngưỡng, dải, độ lệch trên/dưới…) cũng có thể được lựa chọn. Giao tiếp nối tiếp RS485 và giao thức Modbus RTU/Slave là các tùy chọn giao tiếp mạng. Nguồn điện dải điện mở rộng 24..230V AC/DC với cách ly điện từ lưới điện giúp tăng tính linh hoạt trong trường hợp biến động điện lưới và thuận tiện cho việc quản lý kho vì một mã duy nhất có thể áp dụng cho nhiều ứng dụng khác nhau.

Bộ điều khiển Pixsys ATR144 là một thiết bị điều khiển quy trình công nghiệp nhỏ gọn với các đặc điểm chính như sau:

Đặc điểm tổng quát

• Kích thước: Mặt trước 32×74 mm, chiều sâu 53 mm.
• Hiển thị: Màn hình kép gồm 4 chữ số màu trắng (cao 9.6 mm) hiển thị giá trị cảm biến; 5 chữ số màu đỏ (cao 7.1 mm) hiển thị điểm cài đặt (setpoint) hoặc thông báo; 6 LED báo trạng thái ON/OFF (C, T, R, A1, A2, M).

• Cấp bảo vệ: Mặt trước đạt tiêu chuẩn IP65 (với gioăng cao su), thân máy và các đầu nối đạt IP20.
• Cấu hình nhanh: Hỗ trợ lập trình qua NFC/RFID bằng ứng dụng MyPixsys trên điện thoại (không cần dây nối), sử dụng thẻ nhớ Memory Card hoặc phần mềm LabSoftView.

Thông số kỹ thuật phần cứng

• Ngõ vào Analog (AI1): Đa năng, có thể cấu hình cho nhiều loại cảm biến:
  • Cảm biến nhiệt điện trở (RTD): PT100, PT500, PT1000, Ni100, PTC 1K, NTC 10K.
  • Cặp nhiệt điện (TC): Loại K, S, R, J, T, E, N, B.
  • Tín hiệu tuyến tính: 0…10 V, 0/4…20 mA, 0…60 mV.
  • Biến trở: 1…150 KΩ.
• Ngõ vào số (DI): Có 1 hoặc 2 ngõ vào số để thay đổi điểm cài đặt, Start/Stop, giữ giá trị hiển thị, v.v..
• Ngõ ra (Output):
  • Rơ-le: 1 hoặc 2 rơ-le (5 A – 250 VAC cho tải thuần trở).
  • SSR: Ngõ ra số NPN (12 VDC – 25 mA) dùng điều khiển rơ-le bán dẫn hoặc làm ngõ ra cảnh báo.
• Truyền thông (tùy chọn): RS485 Modbus RTU Slave.
• Nguồn cấp: Chia làm hai dải chính là 24…230 VAC/VDC hoặc 12…24 VAC/VDC.

Tính năng phần mềm

• Thuật toán điều khiển: ON-OFF với dải chết (hysteresis), P, PI, PID, PD.
• Tự động tối ưu (Tuning): Hỗ trợ Tuning tự động hoặc thủ công để tối ưu hóa thông số PID.
• Chế độ cảnh báo: Cảnh báo tuyệt đối, cảnh báo theo dải, cảnh báo lệch trên/dưới và cảnh báo đứt vòng lặp (Loop Break Alarm).
• Tính năng đặc biệt:
  • Soft-start: Khởi động mềm theo thời gian hoặc theo gradient nhiệt độ.
  • Dual PID: Điều khiển đồng thời hai tác vụ sưởi ấm và làm mát (Heating/Cooling).
  • Chu trình lập trình sẵn: Cho phép chạy một chu trình nhiệt đơn giản với các giai đoạn tăng nhiệt và duy trì nhiệt.

Các phiên bản sản phẩm

Dòng ATR144 bao gồm 4 phiên bản chính dựa trên nguồn cấp và khả năng truyền thông:

• ATR144-ABC: Nguồn 24…230V, 2 rơ-le, 1 ngõ vào/ra số.
• ATR144-ABC-T: Nguồn 24…230V, 1 rơ-le, 1 ngõ vào/ra số, có RS485.
• ATR144-AD: Nguồn 12…24V, 2 rơ-le, 1 ngõ vào/ra số.
• ATR144-AD-T: Nguồn 12…24V, 1 rơ-le, 1 ngõ vào/ra số, có RS485.

Sơ đồ chân của Bộ điều khiển PID ATR144:
