Chia tín hiệu điên trở lên đơn giản khi có bộ chia Z170REG-1. Chức nnawg của bộ này là chia 1 tín hiệu ngõ vào analog sang 2 tín hiệu analog tuyến tính với nhau. Chia tất các các dạng tín hiệu pt100  ;  tín hiệu can K ,  tín hiệu can R ,  tín hiệu can S , tín hiệu biến trở , tín hiệu analog 4-20mA , tín hiệu 0-10V , tín hiệu 0-5V … đồng thời chia ra hai tín hiệu 4-20mA hoặc một tín hiệu 4-20mA và một tín hiệu 0-10V. Hai tín hiệu analog ngõ ra được điều chỉnh tuỳ ý bằng phần mềm hoặc DIP Switch.

>> Ứng dụng bộ chia tín hiệu Z107REG-1

Thông số kỹ thuật của Z170REG-1

Xuất xứ : Seneca – Italy
Model : Z170REG-1
Input : 1 kênh
4-20mA / 0-10V / Pt100 / Thermocouple / Biến Trở …
Output : 2 kênh
– Output 1 : 0-20mA / 4-20mA / 0-10V / 0-5V / 2-10V / 1-5V …
– Output 2 : 0-20mA / 4-20mA / 0-10V / 0-5V / 2-10V / 1-5V …
Nguồn cấp : 12 – 24 Vdc
Lắp đặt : DIN Rail Tủ Điện
Trình Trạng : Hàng có sẵn
Bảo Hành : 12 tháng

Kích thược thực tế Z170REG-1

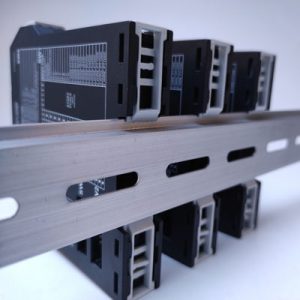

Bộ chia này được thiết kế tương đối nhỏ gọn phù hợp với mọi loại tủ điện trong nhà máy của bạn. Và chúng đặc biêt chúng có thể gắn vào thanh Din Rail.

Sơ đồ mạch điện Z107REG-1

Đối với những anh em làm điện thì cũng biết. Điều đầu tiên khi anh em thực hiện đấu nối một thiết bị chúng ta cần phải tra rõ các chân của tín hiêu, chân nguồn, đầu vào và đầu ra. Và coi sơ đồ khối xem chúng được cấu tạo từ những linh kiện nào? Ở hình dưới đây mình sẽ cung cấp đến anh em so đồ mạch điêncủa Z170REG-1.

Sơ đồ chân đấu nối Z170REG-1

Thiết bị này bao gồm 12 chân tất cả trong đó:

• Chân nguồn bao gồm chân: (2), (3)
• Chân ngõ vào input đó là chân số: (7) , (8) , (9) , (10) , (11) , (12)
• Chân ngõ ra ouput đó là chân số: (1) , (4) , (5) , (6)

Sơ đồ chân như sau

Cài đặt DIP- SWITCH

Swith là gì ?

Hiểu đơn giản là một dạng công tắc dạng cơ khí được thiết kế thiết kế với cần gạt lên và gạt xuống. Khi gặt chúng sẽ giữ nguyên vị trí trí tại điểm đó và chỉ thay đổi khi ta tác động vào chúng.

Đối với mỗi loại thiết bị của Seneca chúng đều tích hợp cài đặt bằng switch và phần mền. Ở đây mình sẽ hướng dẫn các bạn cài đặt bằng switch.

Kí hiệu điện của chúng:

	Đang đóng (off)
▪	Đang mở (on)

Các khu vực Switch

DIP-SWITCH của bộ chuyển đổi này gồm 2 khu vực đó là

– SW1: Phần này dành cho tín hiệu ngõ vào của bộ chuyển đổi gồm tín hiệu: V, mA, Can điện, RTD (Ni100 PT100….PT1000)

– SW2: Phần này cấu hình ngõ ra gồm: V và mA

Cài đặt Pt100 ra 4-20mA (2 ngõ ra)

Để các bạn dễ dàng hình dung thì mình lấy một ví dụ về cảm biến nhiệt độ PT100 loại 3 dây với nhiệu độ cần đo là 0-200oC chia tín hiệu thành hai tín hiệu độc lập 4-20mA và 0-10Vdc.

 Cầu hình ngõ vào

Đầu tiên để để cấu hìn ngõ vào cho thiết bị này thì các bạn cần xác định trước những yếu tố sau:

• Loài cảm biến: PT100
• Khoảng nhiệt độ cần đo: 0 – 200oC
• Nguồn nuôi cảm biến là Ative hay Passive

Cấu hình loại cảm biến

Khi xác định xong chúng ta thực hiện thao tác gạt SW1 và SW2

Tại SW1: (2)  (3)   chúng ta gạt ON

(1)  (4)   chúng ta gạt OFF

Như vậy chúng ta đã cấu hình xong loại cảm biến đầu vào PT100 3 dây

Cấu hình thang đo đầu vào của cảm biến

Tiếp theo chúng ta cấu hình nhiệt độ thang đo đầu vào đó là 0-200oC.

Tại điểm 0oC (điểm MIN):

SW1:  (6)     chúng ta gạt ON

(7)  (8)  chúng ta gạt OFF

Tại điểm 100oC (điểm MAX):

SW2: (7)  (8) chúng ta gạt ON

(6)        chúng ta gạt OF

Cấu hình nguồn cảm biến Ative hay Passive

Đối với loại cảm biến cần cần nguồn riêng để nuôi riêng (Passive)

SW1: (5) ON

Đối với loại cảm biến nguồn và tín hiệu chung (Active)

SW1: (5) OFF

Mình sẽ chọn 5 ON cho trường hợp này nhé.

Cầu hình ngõ ra

Để cấu hình được ngõ ra chúng ta cũng phải xác định trước vần đề đó chính là:

• Số lượng ngõ ra
• Tín hiệu của từng ngõ ra là gì

Tại SW2: (1) (2) OFF tương ứng với đầu ra Output 1 là 0-10V

(3) (4) On tương ứng với đầu ra Output 2 là 4-20mA

Như vậy bài toán của chúng ta đã giải quyết xong. Hi vòng bài viết sẽ mang lại nhiều kiến thức bổ ích cho bạn. Chúc các bạn thực thành công.
