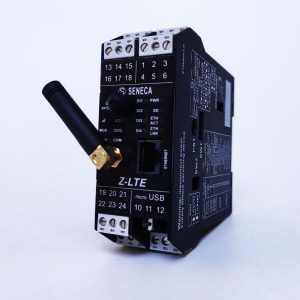

Bộ ghi dữ liệu datalogger Z-LTE Trong nhà máy sản xuất, các loại cảm biến được sử dụng rất nhiều. Ngoài các loại cảm biến nhiệt độ, độ ẩm thì còn có các loại sensor chuyên dùng để đo áp suất hay cảm biến đo mức nhiên liệu trong bồn chứa hoặc cảm biến phát hiện rò rỉ dầu. Vậy làm cách nào để chúng ta giám sát tất cả các loại cảm biến đó từ xa ?

Đây là câu hỏi mà chắc chắn rất nhiều quản lý của nhà máy đang gặp phải. Đối với các hãng lớn như ABB, Schneider, Emerson… sẽ có phần mềm quản lý như BMS, DCIM. Và khi sử dụng thiết bị của các hãng trên, chúng ta sẽ mua phần mềm, thiết bị của hãng nhưng giải pháp này chi phí rất đắt và chỉ thích hợp với những nhà máy quy mô lớn như: Vinamilk, Coca-cola, Unilever.

Vậy còn đối với nhà máy quy mô vừa và nhỏ thì sử dụng giải pháp nào ? Câu trả lời là chỉ cần sử dụng bộ lưu trữ dữ liệu hay còn gọi là bộ Z-LTE lưu trữ dữ liệu nhiệt độ, độ ẩm, áp suất, lưu lượng…. Với thiết bị này, chúng ta có thể giám sát bất kỳ thiết bị nào và dữ liệu sẽ được lưu trữ trên bộ nhớ ngoài. Đây là giải pháp tiết kiệm chi phí nhưng rất hiệu quả.

Chúng ta cùng tiềm hiểu xem bộ lưu trữ Z-LTE này có gì đặc sắc nhé!

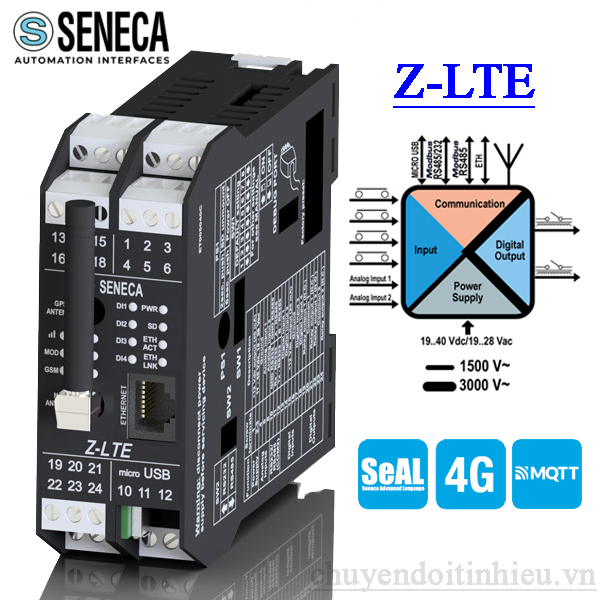

Thông số kỹ thuật của bộ ghi dữ liêu Z-LTE

Hãng sản xuất : Seneca – Italy
Model : Z-LTE
Nguồn cấp : 11….40Vdc, 19…28Vac
Cách ly : 1500Vac
Input : Digital, Analog, Modbus RTU
Output : Modbus TCP-IP thông qua cổng Ethernet RJ45 và 2 relay
Tích hợp cổng Micro usb để giao tiếp với máy tính
Phần mềm SEAL để cài đặt ( free ) download từ hãng

Ưu điểm của bộ lưu trữ dữ liệu Z-LTE

Z-LTE là một Bộ ghi dữ liệu analog ngõ ra Modbus, 4-20mA. Thiết bị lưu trữ dữ liệu nhiệt độ, độ ẩm, áp suất, lưu lượng… Bộ lưu trữ dữ liệu trong nhà máy, phòng server, phòng sạch. Bộ đọc và ghi dữ liệu analog vào thẻ nhớ, USB, Server. Thiết bị recorder tín hiệu nhiệt độ PT100, độ ẩm, áp suất, điện trở, can nhiệt, giám sát mức chất lỏng, chất rắn…

Z-LTE lưu trữ dữ liệu bằng thẻ nhớ ngoài

Nếu như bạn cần lưu dữ liệu Digital, Analog, Modbus RTU mà không cần hiển thị thì Z-LTE là một thiết bị phù hợp & đáng tin cậy nhất. Các tín hiệu đầu vào sẽ được lưu trữ trong Z-LTE bạn có thể lấy dữ liệu ra thông qua thẻ nhớ SD hoặc bạn cắm mạng LAN vào để truyền vào máy tính thông qua Modbus TCP-IP.

Sử dụng cổng mạng Gateway truyền tín hiệu modbus TCP-IP

Z-LTE được xem như là một Gateway khi mà chuẩn modbus TCP-IP là một chuẩn truyền thông ngày càng được sử dụng rộng rãi trong thời gian gần đây. Thông qua dây ethernet chúng ta dễ dàng truy cập dữ liệu từ Z-LTE truyền về một cách nhanh chóng, kịp thời. Nó chỉ có nhiệm vụ đọc và truyền dữ liệu tại chỗ.

Truyền tín hiệu thông qua SMS, Email

Nếu như bạn là người có am hiểu một chút về lập trình thì Z-LTE có thể đóng gói dữ liệu thành FTP để bạn có thể dễ dàng đọc các file lưu trữ. Và có chức năng cảnh báo thông qua SMS, email được tích hợp sẵn ngay bên trong bộ ghi dữ liệu.

Tích hợp định vị bằng GPS

Bên trong bộ ghi dữ liệu Z-LTE có tích hợp GPS giúp bạn định vị được thiết bị đang được lắp ở đâu. Điều này cực kỳ hữu dụng nếu như bạn sử dụng nhiều bộ ghi dữ liệu khác nhau & lắp đặt trên các phương tiện di chuyển liên tục.

Đọc được tín hiệu Modbus RTU

Các bạn cũng biết rằng chuẩn Modbus RTU có thể truyền dữ liệu lên tới 255 thiết bị khác nhau trên một đường truyền. Điều này có nghĩa rằng Z-LTE có thể đọc được rất nhiều thiết bị khác nhau thông qua chuẩn Modbus RTU.

Xem them : modbus RTU là gì ?

Xuất tín hiệu ngõ ra relay

Không chỉ ghi dữ liệu mà Z-LTE còn cho phép chúng ta xuất ra tín hiệu relay để cảnh báo ngưỡng cao – thấp. Điều này đặc biệt hữu dụng khi bạn cần tích hợp mọi chức năng trên cùng một thiết bị.

Nhược điểm của bộ Z-LTE

Bộ ghi dữ liệu này không có màn hình cho nên không thể giúp các bạn nhìn trực quan tín hiệu ngay tại chỗ được.
Một điều nữa đó là Z-LTE không thể giao tiếp qua Wifi. Mà phải kết nối thông qua Jack cắm RJ45 mới có thể giao tiếp được với máy tính. Có lẽ các phiên bản sau này sẽ có cập nhật kết nối Wifi ngay trên thiết bị

Ứng dụng của bộ ghi dữ liệu Z-LTE

Một số ứng dụng tiêu biểu của Z-LTE như sau:

Bộ ghi dữ liệu từ cảm biến nhiệt độ

Các loại sensor nhiệt độ trong nhà máy như: PT100, Can điện K… đa số có ngõ ra là dạng 4-20mA hoặc 0-10V. Thông thường mỗi sensor sẽ có một chức năng riêng và sử dụng thiết bị chuyển đổi, điều khiển riêng.

Tuy nhiên nếu nhà máy của bạn có rất nhiều sensor thì cách này sẽ rất tốn kém. Do đó, chúng ta cần một bộ ghi dữ liệu tập trung, xử lý tín hiệu và chuyển đổi về dạng tín hiệu mà ta mong muốn. Đó chính là chức năng của bộ Z-LTE.

Như hình trên, chúng ta thấy được một số loại tín hiệu có thể được giám sát tại bộ ghi dữ liệu nhiệt độ Z-LTE.

Bộ ghi dữ liệu từ cảm biến áp suất

Cũng giống như các loại cảm biến khác. Thì cảm biến áp suất cũng xuất tín hiệu dưới dạng 4-20mA hoặc 0-10Vdc chuẩn công nghiêp. Cảm biến này đưa tín hiệu về bộ Z-LTE và được lưu trữ lại trên thẻ nhớ hoặc truyền tín hiệu trực tiếp về trung tâm điều khiển.

Bộ ghi dữ liệu mức chất lỏng, chất rắn trong tank

Để đo đạc hay kiểm soát được mức chất lỏng, chất rắn trong các bồn đựng hoặc silo thì thông thường ngta sẽ sử dụng một trong hai phương án sau đây:

Thứ nhất là sử dụng một cảm biến siêu âm đo mức chất lỏng lắp dọc trên đỉnh của bồn chứa, tank chứa, silo,… Khi mức chất lỏng dâng lên tới đâu thì cảm biến sẽ siêu âm này sẽ báo về bộ lưu trữ dữ liệu Z-LTE và thực hiện lưu trữ. Và các bạn có thể xem lại được mức dâng của chất lỏng trong đã được lưu trữ.

Bộ ghi dữ liệu mức chất lỏng, chất rắn trong tank

Thứ hai là sử dụng dạng cảm biến ON/OFF báo đầy báo cạn của chất lỏng. Khi mức chất lỏng dâng lên tới đỉnh của bồn thì cảm biến này sẽ báo về Z-LTE. Nhiệm vụ Z-LTE ghi nhận lại dữ liệu và đá Relay dừng bơm chất lỏng lại. Hoặc khi mức chất lỏng xuống tới mức cạn. Cảm biến báo cạn sẽ báo tín hiệu về. Sau đó Z-LTE sẽ đá relay bớm chất lỏng vào bòn lại. Cả hai quá trình này lặp đi lặp lại liên tục và được Z-LTE lưu trữ lại rồi bộ nhớ trong.

Mua bộ ghi dữ liệu Datalogger Z-LTE giá rẻ ở đâu ?

Trên thị trường hiện nay có rất nhiều model datalogger khác nhau. Mỗi loại sẽ có chức năng riêng và có số lượng ngõ vào, ngõ ra riêng. Tuy nhiên để đảm bảo độ tin cậy cho nhà máy, chúng ta nên chọn thiết bị của các hãng xuất xứ châu Âu.

Bộ ghi dữ liệu Datalogger Z-LTE được sản xuất tại Italy. Do đó thiết bị có độ bền cao, độ chính xác cao và giá thành cạnh tranh. Thiết bị có thể mở rộng cho phép kết nối với nhiều kênh và phù hợp với các nhà máy có số lượng sensor cần giám sát lớn. Hiện nay công ty chúng tôi là đại diện duy nhất tại Việt Nam phân phối dòng Data Logger này. Để biết thêm chi tiết của thiết bị hoặc hỗ trợ tư vấn kỹ thuật xin vui lòng liên hệ:
