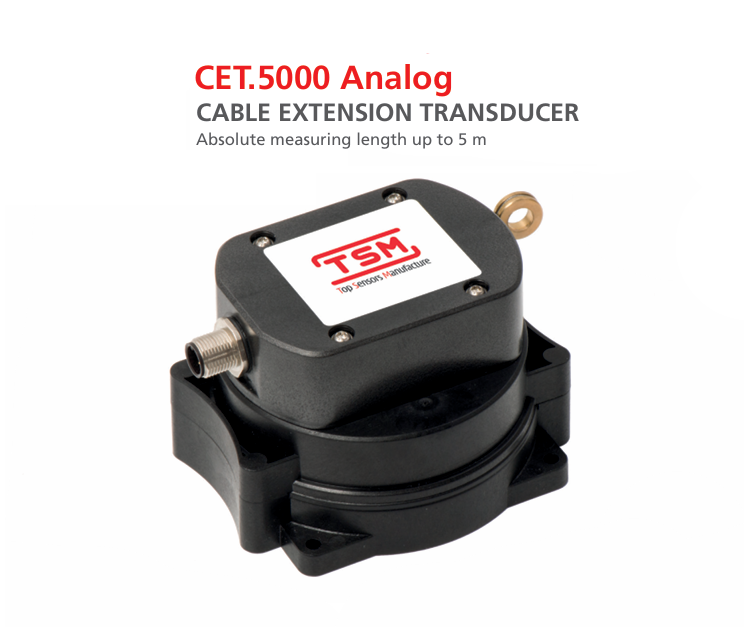

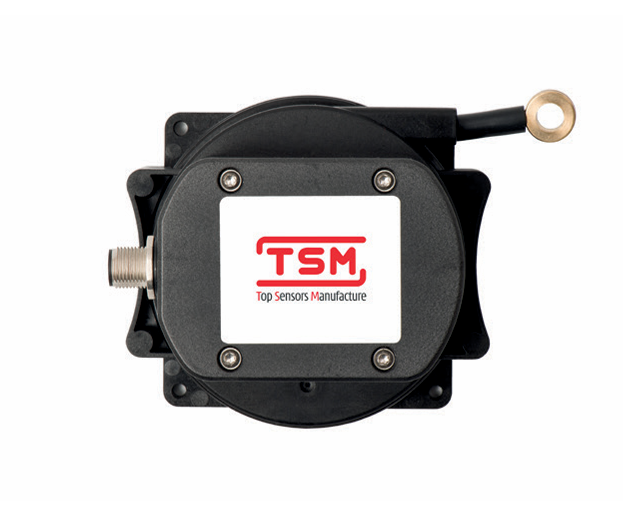

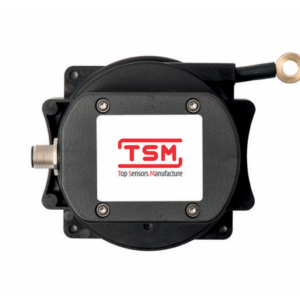

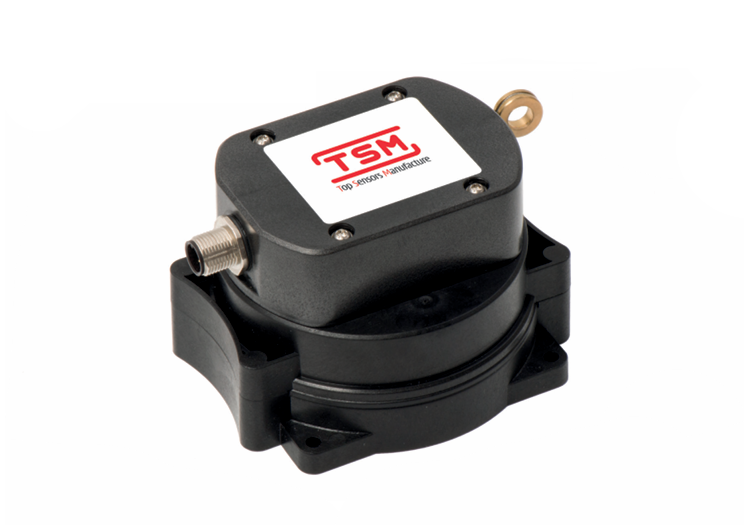

Cảm biến dây rút CET.5000 Analog | TSM | Dải đo 1m, 2m, 3m, 4m, 5m

Cảm biến dây rút CET.5000 Analog của hãng TSM là dòng cảm biến đo dịch chuyển tuyến tính dạng kéo cáp (Draw Wire Sensor / Cable Extension Transducer) được thiết kế cho các ứng dụng đo hành trình và giám sát vị trí trong môi trường công nghiệp khắc nghiệt.

Thiết bị sử dụng công nghệ Hall Effect kết hợp cơ cấu cuộn cáp chính xác để chuyển đổi chuyển động tuyến tính thành tín hiệu điện Analog 0…5V, 0…10V hoặc 4-20mA, cho phép tích hợp trực tiếp với PLC, HMI, bộ điều khiển chuyển động hoặc hệ thống SCADA.

Với thiết kế nhỏ gọn, chuẩn bảo vệ IP67, khả năng chống rung – chống sốc cao cùng tuổi thọ lên tới 500.000 chu kỳ, CET.5000 phù hợp cho các ứng dụng ngoài trời và hệ thống thủy lực di động.

Xem thêm cảm biến dây rút khác:

Cảm biến dây rút CET12 Analog TSM – dải đo đến 12,5m

Điểm nổi bật của CET.5000 Analog

Đo hành trình tuyến tính đến 5 mét

Hỗ trợ nhiều dải đo:

• 1 m
• 2 m
• 3 m
• 4 m
• 5 m

Cho phép lựa chọn đúng chiều dài theo từng ứng dụng thực tế.

Hỗ trợ nhiều chuẩn tín hiệu Analog

Tùy phiên bản:

• 0.5…4.5 VDC
• 0…5 VDC
• 0…10 VDC
• 4…20 mA
• Phiên bản ngõ ra dự phòng (Redundant).

Hoạt động ổn định trong môi trường công nghiệp

• Chuẩn bảo vệ IP67.
• Chống rung và chống sốc.
• Miễn nhiễu điện từ tốt.
• Dải nhiệt độ làm việc rộng -40…+85°C.

Thiết kế cơ khí bền bỉ

• Cáp thép không gỉ AISI304 phủ nylon Ø0.9 mm.
• Tốc độ kéo tối đa 1 m/s.

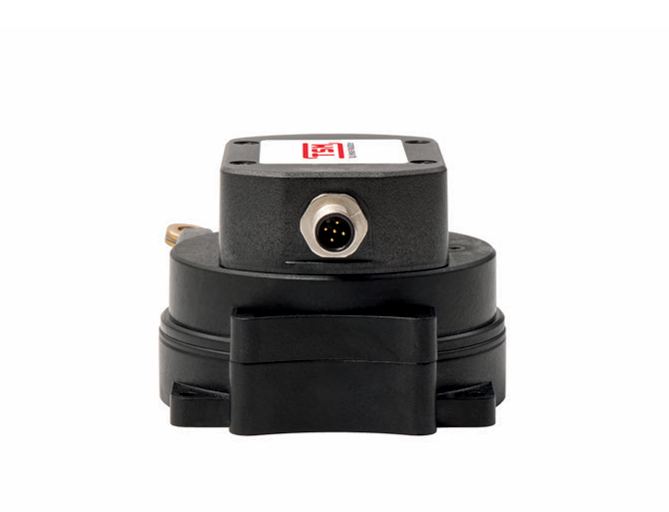

• Kết nối M12 5 chân tiêu chuẩn công nghiệp.

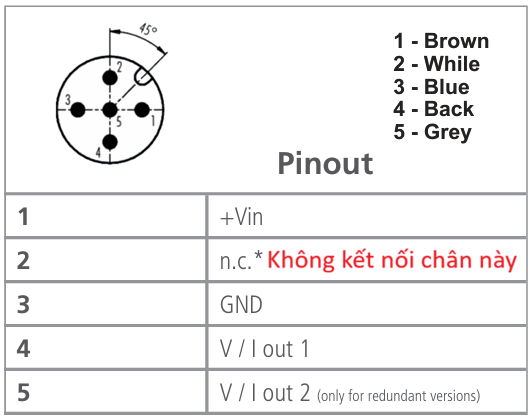

Lưu ý: KHÔNG KẾT NỐI CHÂN 2 (chân n.c) – nối điện áp vào chân này có thể làm hỏng thiết bị!

Thông số kỹ thuật

Thông số	Giá trị
Loại thiết bị	Cable Extension Transducer
Nguyên lý đo	Hall Effect
Dải đo	1…5 m
Độ tuyến tính	±0.8 % FS
Độ phân giải	15 bit
Ngõ ra	0.5–4.5V / 0–5V / 0–10V / 4–20mA
Nguồn cấp	9…30 VDC hoặc 12…30 VDC
Vật liệu cáp	AISI304 phủ nylon
Chu kỳ hoạt động	500.000 cycles
Chuẩn bảo vệ	IP67
Nhiệt độ làm việc	-40…+85°C
Kết nối điện	M12 5-pin
Khối lượng	Khoảng 0.6 kg

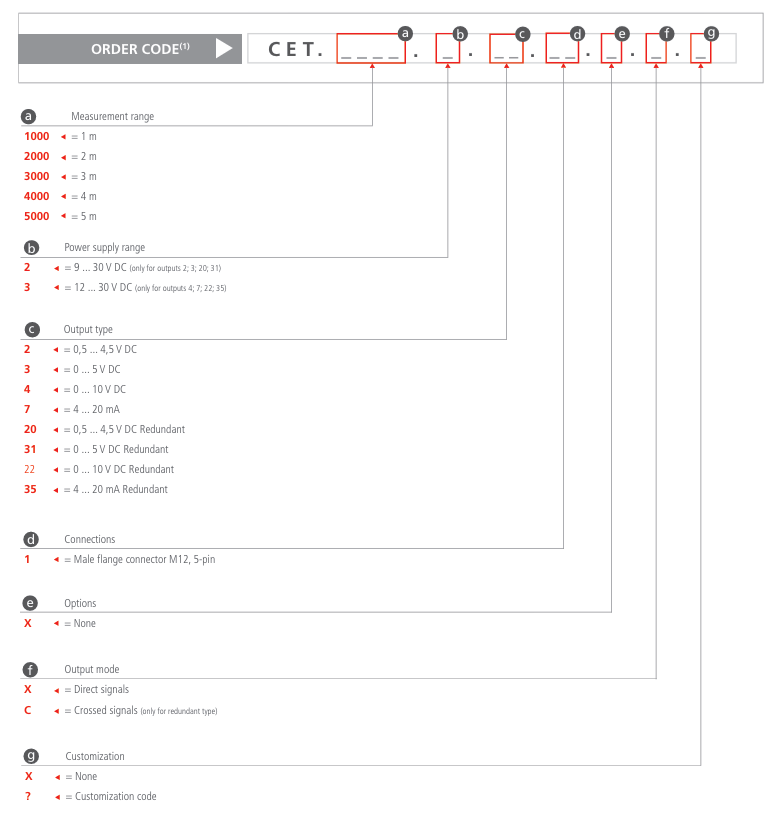

Các phiên bản cấu hình

Theo chiều dài đo

• CET.1000 → 1 m
• CET.2000 → 2 m
• CET.3000 → 3 m
• CET.4000 → 4 m
• CET.5000 → 5 m

Theo tín hiệu ngõ ra

• 0.5–4.5 VDC
• 0–5 VDC
• 0–10 VDC
• 4–20 mA
• Redundant Output

Theo kết nối

• M12 Male Connector 5-pin

Ứng dụng

TSM CET.5000 Analog phù hợp cho:

• Xe công trình
• Thiết bị thủy lực di động
• Cần cẩu và xe nâng người
• Máy nông nghiệp
• Thiết bị nâng hạ
• Giám sát hành trình xy lanh
• Điều khiển vị trí cơ cấu chuyển động
• Máy tự động công nghiệp

Vì sao chọn TSM CET.5000 Analog?

• Thiết kế chuyên dụng cho môi trường khắc nghiệt
• Độ ổn định và tuổi thọ cao
• Đa dạng chuẩn tín hiệu công nghiệp
• Dễ tích hợp PLC và hệ điều khiển
• Hỗ trợ phiên bản ngõ ra dự phòng tăng độ sẵn sàng hệ thống

Nếu bạn cảm thấy khó khăn trong việc lựa chọn các phiên bản khác nhau hãy liên hệ chúng tôi để được tư vấn hỗ trợ tốt nhất!!!
