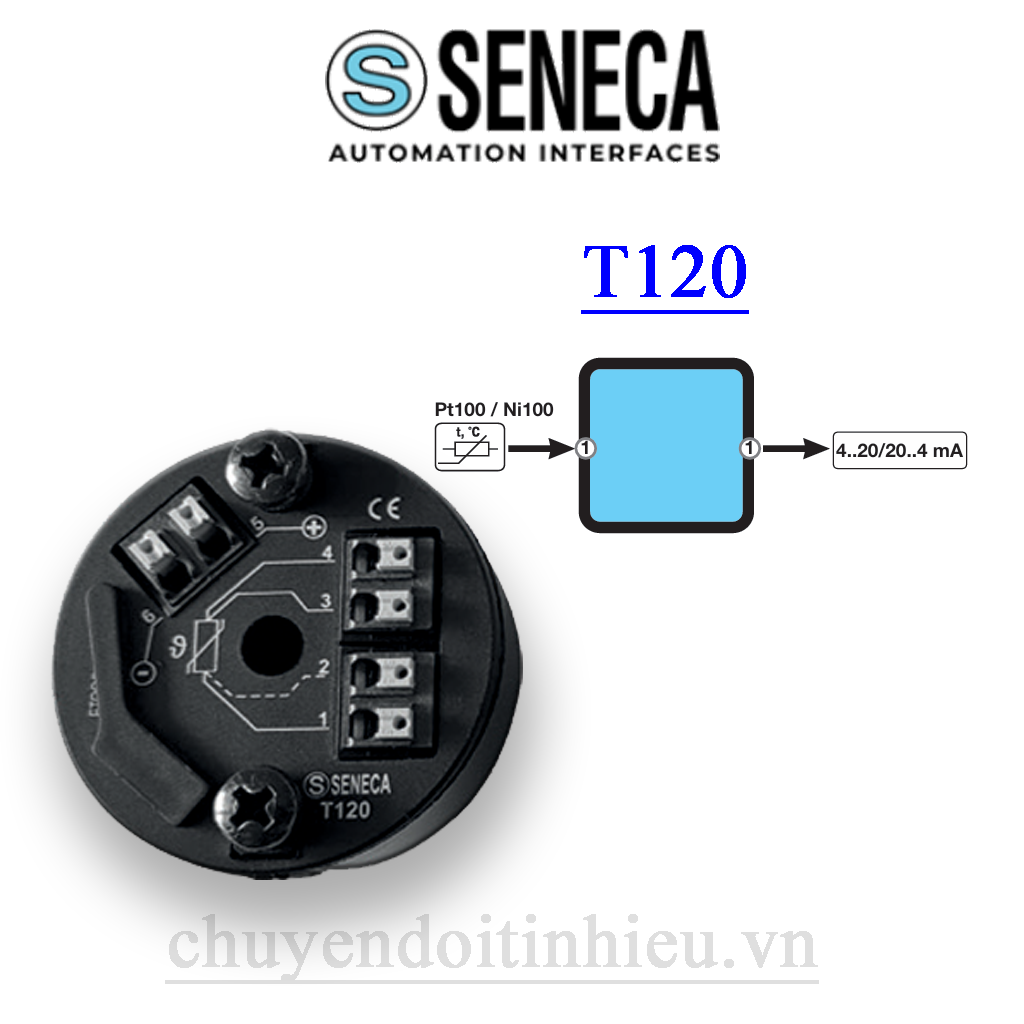

Bộ chuyển đổi tín hiệu RTD sang 4-20mA T120 | SENECA

Seneca T120 là bộ chuyển đổi nhiệt độ hiệu suất cao, được thiết kế chuyên dụng để gắn trực tiếp vào đầu cảm biến (head mounting) trong các ứng dụng công nghiệp, máy móc và nhà máy. Sản phẩm này nổi bật với thiết kế nhỏ gọn, độ chính xác cao và khả năng cấu hình linh hoạt qua phần mềm.

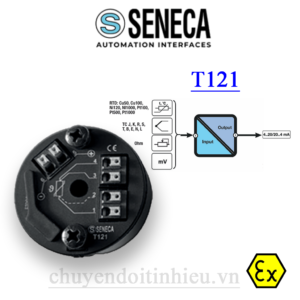

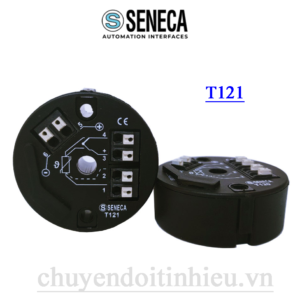

Bộ chuyển đổi tín hiệu đa năng T121 – Seneca

Dưới đây là mô tả chi tiết về sản phẩm:

Chức năng chính của Bộ chuyển đổi T120

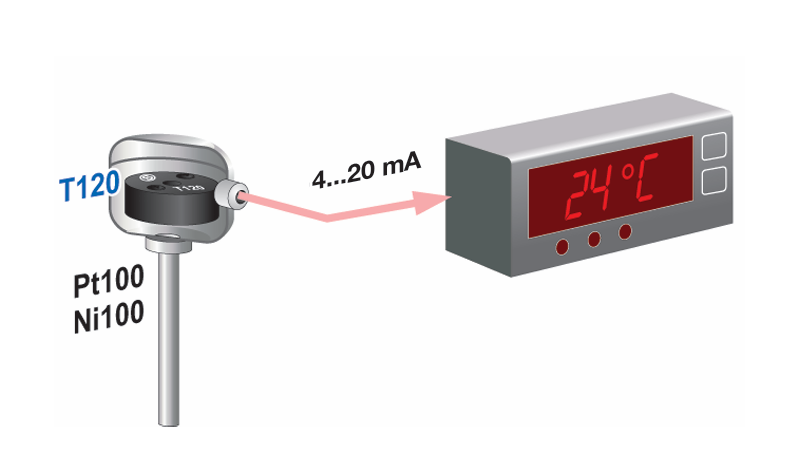

• Chuyển đổi tín hiệu: T120 tiếp nhận tín hiệu từ các cảm biến nhiệt độ điện trở và chuyển đổi chúng thành tín hiệu dòng điện tiêu chuẩn 4-20 mA (hoặc ngược lại 20-4 mA) thông qua vòng lặp 2 dây.
• Độ chính xác cao: Thiết bị sử dụng bộ chuyển đổi 16-bit, đảm bảo sai số chỉ ở mức 0,1%.

Thông số kỹ thuật đầu vào và đầu ra

• Đầu vào (Input): Hỗ trợ các loại cảm biến RTD phổ biến bao gồm Pt100 (dải đo -200 ÷ +650°C) và Ni100 (dải đo -60 ÷ +250°C).
• Kiểu kết nối: Cho phép kết nối RTD theo dạng 2, 3 hoặc 4 dây, giúp linh hoạt trong việc bù điện trở dây dẫn.
• Đầu ra (Output): Tín hiệu 4..20 mA hoặc 20..4 mA với độ phân giải 1µA (> 14 bit).
• Nguồn cấp: Sử dụng nguồn từ vòng lặp (loop powered) trong khoảng 5 ÷ 30 Vdc.

Thiết kế và Lắp đặt

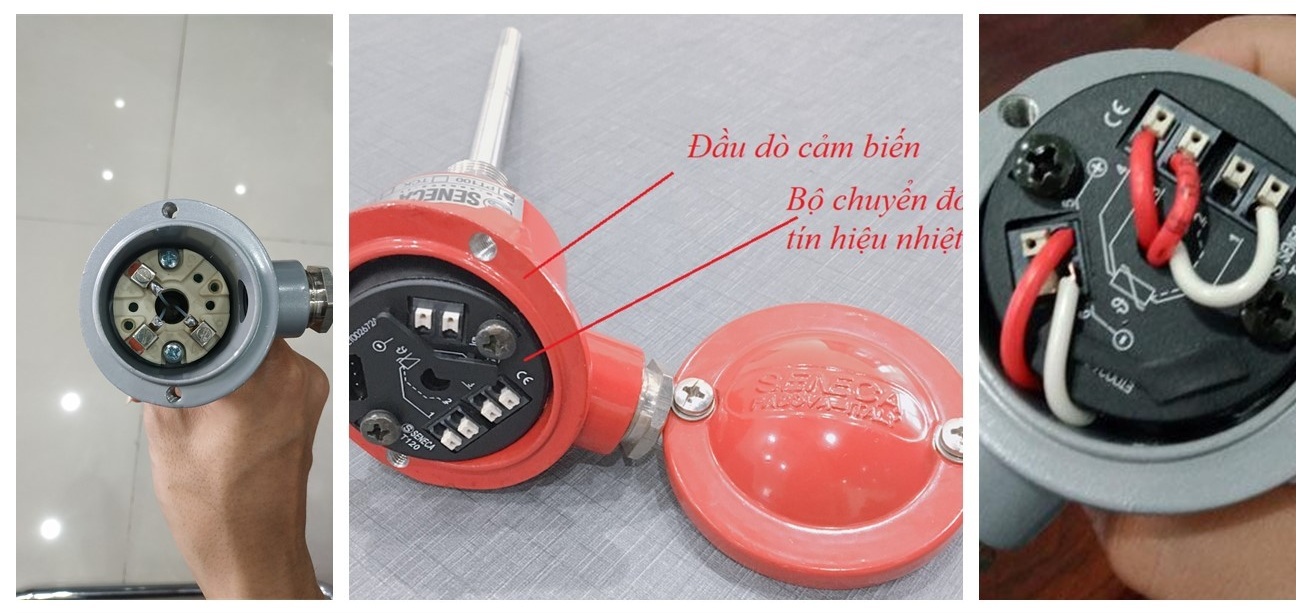

• Kích thước cực kỳ nhỏ gọn: Đường kính 43,7 mm và chiều cao 20 mm, trọng lượng chỉ 35g, phù hợp lắp đặt trong các đầu cảm biến chuẩn B.
• Kết nối nhanh: Sử dụng morset lò xo (spring clamps) cho phép đấu nối dây từ 0.2 đến 2.5 mm² một cách nhanh chóng mà không cần vít siết.
• Vỏ bảo vệ: Làm bằng vật liệu PA6 gia cường sợi thủy tinh, màu đen, đạt cấp bảo vệ IP20.

Khả năng cấu hình và Phần mềm

• Cấu hình qua PC: Người dùng có thể thiết lập các thông số như dải đo (bắt đầu/kết thúc), kiểu kết nối RTD, bộ lọc nhiễu, và giá trị đầu ra khi có lỗi thông qua phần mềm EASY SETUP / EASY LP.
• Phụ kiện hỗ trợ: Việc cấu hình được thực hiện qua cổng nối tiếp TTL bằng các bộ chuyển đổi như EASY-USB hoặc S117P1. Thiết bị có thể được cấu hình ngay cả khi không được cấp nguồn từ vòng lặp.

Đặc tính vận hành

• Chống nhiễu: Có khả năng lọc nhiễu tần số điện lưới 50 Hz hoặc 60 Hz (có thể tùy chọn).
• Điều kiện môi trường: Hoạt động ổn định trong dải nhiệt độ từ -40°C đến +85°C và độ ẩm từ 30% đến 90%.
• Lưu ý: Tín hiệu đầu ra của T120 không có cách ly điện với tín hiệu đầu vào.

Sản phẩm được thiết kế và sản xuất 100% tại Ý, đáp ứng các tiêu chuẩn khắt khe về tương thích điện từ (EMI) và an toàn công nghiệp.

Để biết thêm thông tin về sản phẩm cũng như các dòng chuyển đổi tín hiệu khác hãy liên hệ chúng tôi.
