Cảm biến báo mức Điện dung CLS-23 | Dinel | Đo chất lỏng đa năng

Cảm biến báo mức điện dung CLS-23 là một trong những dòng cảm biến của Dinel xuất xứ Châu Âu. Chúng được thiết kế để phát hiện mức của các đối tượng là dạng chất lỏng dẫn điện và không dẫn điện trong bình chứa, bồn chứa, bể chứa, đường ống,… kể cả nước nóng.

Cảm biến mức điện dung thu nhỏ dùng để cảm nhận nhiều loại chất lỏng khác nhau. Phát hiện nhiều loại chất lỏng dẫn điện hoặc không dẫn điện (nước, dầu mỡ, v.v.)

Cảm biến mực nước điện dung sử dụng được trong môi trường nhiệt độ cao và áp suất cao.

Các dạng cảm biến khác:

• Cảm biến radar đo mức xi măng – Cám – Bột mì – GRLM – 70
• Cảm biến siêu âm ULM-53
• Cảm biến thuỷ tĩnh HLM – 25
• Cảm biến đo mức DLS – 27
• Cảm biến đo mức DLS – 35
• Cảm biến siêu âm ULM-70

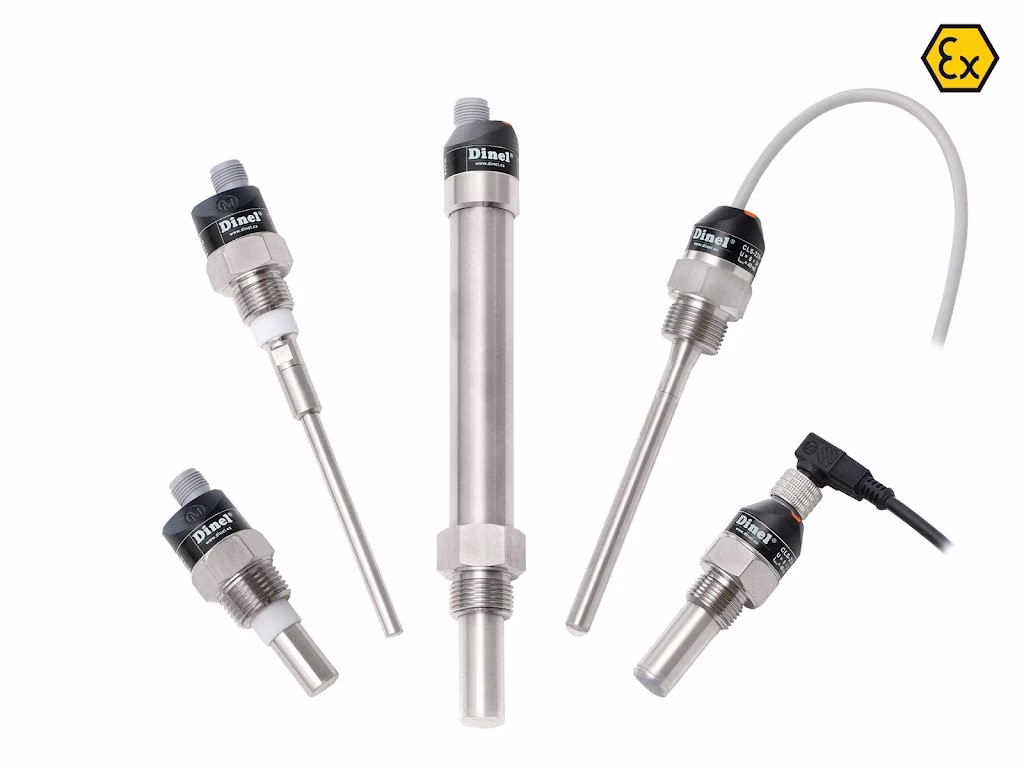

Cảm biến đo mức điện dung CLS – 23

Ưu điểm của cảm biến điện dung CLS-23

Được thiết kế để phát hiện giới hạn mức cho chất lỏng dẫn điện và chất lỏng không dẫn điện

• Thân cảm biến có kích thước nhỏ gọn – lắp được cho nhiều nơi có không gian hẹp.
• Cảm biến độ nhạy cao lắp trực tiếp vào bình chứa, bồn chứa, bể chứa và đường ống
• Dễ dàng cài đặt bằng bút từ
• Đạt tiêu chuẩn EN 61508
• Tuỳ chọn model chịu nhiệt độ cao
• Đầu ra dạng S, PNP, NAMUR
• Có chỉ thị trạng thái LED
• Độ bền cao do được thiết kế hoàn toàn Inox
• Nhiệt độ làm việc từ -25…105°Ccho phiên bản tiêu chuẩn và -30…150°C cho bản chịu nhiệt độ cao

Áp suất làm việc từ 50 bar tại 105oC và 80 bar tại 30°C.

Môi trường đo của cảm biến điện dung CLS-23

• CLS-23-10 : chiều dài chỉ 30mm được thiết kế chuyên dùng để báo mức dầu ăn, dầu diesel, xăng, nước không dẩn điện. Loại cảm biến điện dung CLS-23-10 phù hợp lắp theo thành bồn. Tiêu chuẩn Atex – phòng nổ cho khu vực yêu cầu an toàn cao, chống cháy nổ như xăng dầu.
• CLS-23-11: Chiều dài cũng chỉ 30mm. Toàn thân được phủ một lớp Polypropylen ( PP ) được dùng cho các loại nước, dung dịch nước và các loại dung dịch có khả năng kết dính nhẹ.
• CLS-23-12 : Điện cực dạng thanh ngắn được tráng phủ, để đo mức của chất lỏng dẫn điện (các hóa chất khác nhau, dung dịch nước). Khả năng chịu nhiệt độ cao hơn so với biến thể “11”. Cách điện cực từ từ vật liệu FEP. Lắp vào thành bên của bồn chứa hoặc vào đường ống. Chiều dài điện cực 30 mm.
• CLS-23-20 : Điện cực dạng que được tráng phủ một phần, để đo mức của chất lỏng dẫn điện và không dẫn điện, có khả năng chống ngưng tụ ở đầu điện cực. Cách điện điện cực từ vật liệu FEP. Lắp đặt từ phía trên của bồn, bể chứa. Chiều dài điện cực từ 50 mm đến 1 m.
• CLS-23-21 : Điện cực dạng que được tráng một lớp FEP sử dụng phù hợp cho các chất lỏng dẩn điện. Độ dài của đầu dò cảm biến mức nước từ 50…1000mm
• CLS-23-30: để đo mức chất lỏng dẫn điện hoặc không dẫn điện. Chiều dài điện cực từ 50 mm đến 1000 mm. Loại này phù hợp cho việc lắp đặt từ trên xuống để báo mức & đóng ngắt bơm.

Ứng dụng của cảm biến CLS-23

Với kích thước và môi trường làm việc khác nhau chúng ta sẽ ứng dụng loại cảm biến này. Cụ thể như các trường hợp sau đây nhé.

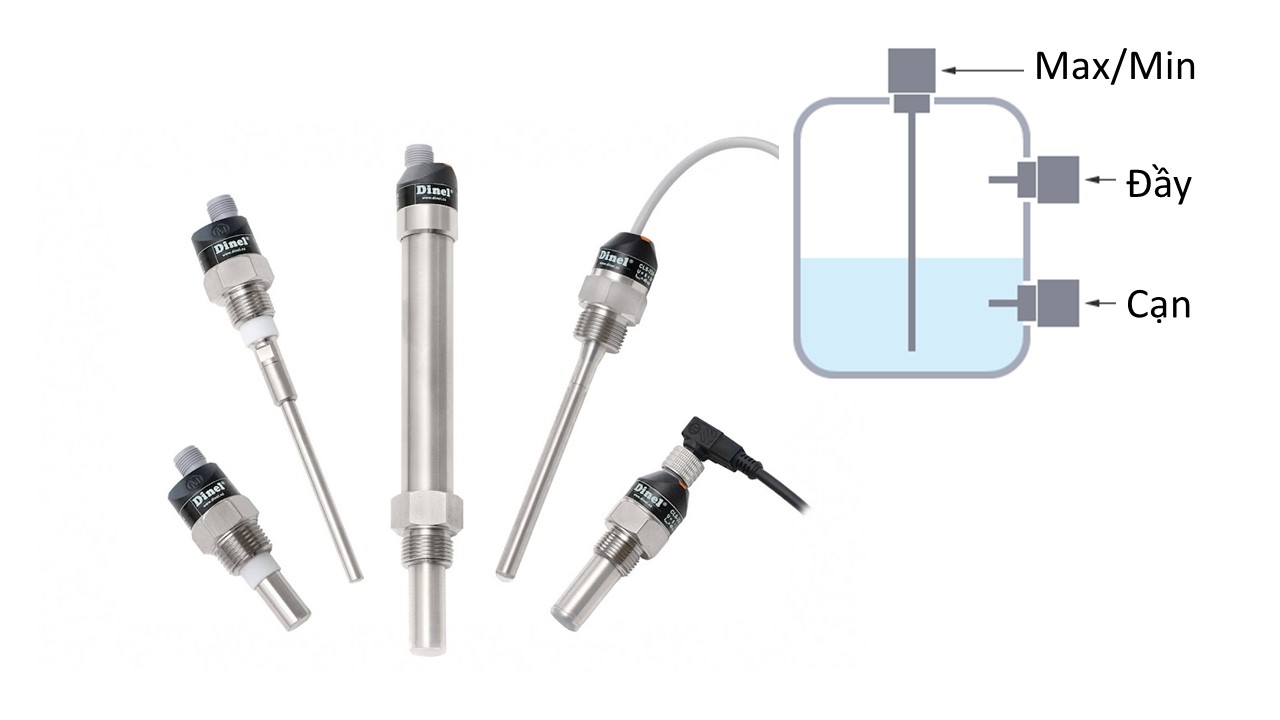

Đo mức dạng On/Off – Báo đầy Báo cạn

Với trường hợp tank hoặc silo của các bạn qua cao không thể nào dùng dạng cảm biến thanh đo đạc được. Thì giải pháp đó chính là sử dụng 2 cảm biến như trên hình. Một cái báo Đầy và một cái báo cạn.

Với trường hợp các bạn chỉ cần xuất tín hiệu ra đèn báo hoặc cảnh báo bằng còi khi dung dịch trong bồn dâng lên quá cao thì chỉ cần gắn một cái cảm biến vào đỉnh của thành bồn. Chúng sẽ giúp các bạn cảnh báo kịp thời nguy hiểm, tránh rủi ro tràn bể.

Que đo mức dạng Max/Min

Đối với dạng que đo thì thường được ứng dụng trong tank có chiều cao khiêm tốn hơn. Nếu các bạn có tank hoặc silo với chiều cao khoảng từ 0…2m mà các bạn không muốn đục lỗ trên tanh thì đây lựa chọn phù hợp nhất nhé.

Các bạn chỉ cần gắn cảm biến này lên mặt bít của bồn chứa (nắp bồn) với mối ghép ren. và thực hiện cài đặt khoảng Max/Min cho chúng là chúng có thể sử dụng được.

Kích thước thực tế cảm biến đo mức điện dung CLS-23

Kích thước tham khảo của các model cảm biến đo mức điện dung CLS-23 như hình ảnh bên dưới. Đối với các bạn nào là kỹ thuật viên của doanh nghiệp thì không thể nào bỏ qua phần kích thước bản vẽ này. Bởi vì khi nắm rõ được kích thước bản vẽ sẽ giúp mọi người sáng tạo về cách lắp đặt chúng.

Phụ kiện kèm theo và tuỳ chọn

Tiêu chuẩn kèm theo

• 1 chiếc bút từ MP-8
• 1 chiếc ron

Tùy chọn thêm có phí

• Cáp tín hiệu có độ dài hơn 2m tiêu chuẩn
• Đầu nối M12 không thể tháo rời (các biến thể N, NT) với chiều dài cáp 2 hoặc 5 m.
• Đầu nối M12 có thể tháo rời với giắc cắm PG7 (các biến thể N, NT)
• Mặt bích hàn thép thường (ON) hoặc thép không rỉ (NN)
• Đai ốc cố định thép không rỉ UM-18×1,5
• Nhiều loại seal khác nhau (PTFE, Al, …)

Cảm biến đo mức điện dung CLS-23 có các biến thể :

• N : Dùng cho các khu vực thông thường
• T : Giống loại N nhưng chịu nhiệt độ cao hơn
• Xi : Chống cháy nổ ( an toàn cho các khu vực nổ),
• NT : Khả năng chịu nhiệt độ cao cho các khu vực không nổ
• XiT : Chịu nhiệt độ cao cho khu vực nổ.

Loại cảm biến mực nước điện dung có thiết kế đầu cảm biến dài hơn bình thường đồng nghĩa khả năng chịu nhiệt độ cao hơn. Biến thể này giúp cảm biến mực nước có thể dùng được trong nhiều môi trường khác nhau mà không phụ thuộc vào nhiệt độ.

Cách lắp đặt cảm biến điện dung CLS-23

• Chúng ta lưu ý phần lắp đặt cảm biến điện dung cho đúng kỹ thuật của nhà sản xuất. Bởi nếu lắp đặt không đủ tiêu chuẩn sẽ làm cảm biến báo sai. Đầu cảm biến phải nằm hoàn toàn bên trong bồn chứa & tránh vị trí bơm nước vào. Bạn có thể lắp ngang hoặc lắp từ trên xuống tuỳ theo mục đích sử dụng và vị trí lắp sao cho phù hợp.



• Đối với các bồn chứa không dẩn điện như nhựa, thuỷ tinh… chúng ta cần sử dụng thêm một thanh điện cực bằng kim loại để tạo sự kết nối điện âm với cảm biến. Các bồn chứa bằng kim loại dẩn điện thì không cần phải thêm điện cực này.
• Như vậy, với thiết kế nhỏ gọn, dể sử dụng, giá thành rẻ cảm biến mức nước điện dung đáp ứng đầy đủ các yêu cầu về báo mức các loại chất lỏng dẩn điện, không dẩn điện. Tín hiệu ngõ ra dạng ON-OFF ( PNP ) dể dàng đưa vào PLC hoặc các rơle trung gian để điều khiển bơm.
