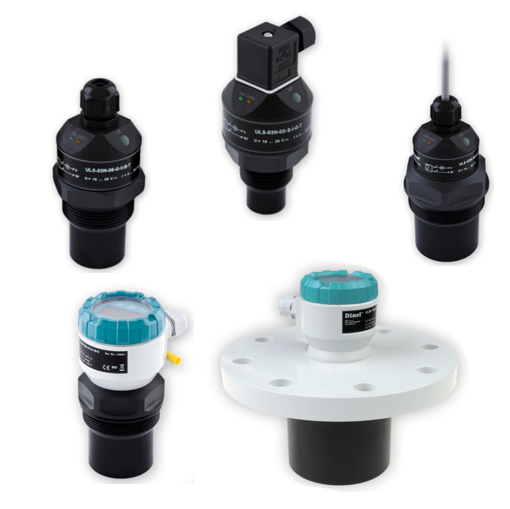

Cảm biến đo mức Siêu âm ULM-53 | Dinel | Dải đo 1m, 2m, 6m, 10m, 20m

Cảm biến đo mức siêu âm ULM-53 là một loại cảm biến hoạt động dựa trên nguyên lý sóng siêu âm. Với các dải đo phổ biến như ULM-53-01-, ULM-53-0-2, ULM-53-06, ULM-53-10, ULM-53-20 tương ứng với khoảng cách đo đạc được đó là 0-1m, 0-2m, 0-6m, 0-10m, 0-20m.

Vậy cảm biến siêu âm ULM-53 có gì nổi trội? Nguyên lý hoạt đông của chúng như thế vào? Làm thế nào để lắp đặt cảm biến đo mức nước ULM-53? Chúng ta cùng đi tìm hiểu trong bài này nhé!

Các loại cảm biến tương tự khác:

Cảm biến radar đo mức xi măng – Cám – Bột mì – GRLM – 70

Cảm biến báo mức Điện dung CLS-23 – dùng đo chất lỏng

Cảm biến thuỷ tĩnh HLM-25

Cảm biến đo mức DLS – 27

Cảm biến đo mức DLS – 35

Cảm biến siêu âm ULM-70

Cảm biến siêu âm đo mức ULM-53

Đầu tiên để chúng ta cùng tìm hiểu một chút về thông số kỹ thuật của loại cảm biến ULM-53 này nhé:

Thông số kỹ thuật của cảm biến siêu âm ULM-53

• Dải đo của ULM-53 : 0,1..1m, 0,2..2m, 0,2..6m, 0,4..10m, 0,5..20m (ứng với từng loại CODE)
• Nguồn nuôi : 18…36 Vdc
• Tín hiệu đầu ra (Output) :
  • 4…20 mA (Harv)
  • 0…10 Vdc
  • Modbus RTU (RS485)
• Sai số cho phép : tuỳ thuộc vào thang đo của từng loại vào khoảng 0,1-0,3 %
• Góc phát sóng siêu âm : 10 độ lắp đặt vuông góc theo phương thẳng đứng
• Thời gian phản hồi sóng: 1…4 S
• Độ phân dải : <1mm
• Nhiệt độ làm việc : -30 … 70 độ C
• Kết nối : Ren kết nối
• Trọng lượng : 0,2 Kg

Bản vẽ kỹ thuật của dòng cảm biến ULM-53

Bản vẽ kỹ thuật là một tài liệu quan trọng. Chúng giúp cho các bạn kỹ thuật lắp đặt nắm bắt được các thông số về kích thước và có thể triển khai được ý tưởng cũng như vị trí lắp đặt hợp lý nhất có thể.

Với mỗi dải đo thì kích thước của cmar biến siêu âm ULM-53 cũng khác nhau nhé! Cụ thể như hình sau đây :

Ứng dụng của cảm biến siêu âm ULM-53

Với nhiều dải đo khác nhau từ 0-20m thì ULM-53 được ứng dụng ở mọi lĩnh vực với môi trường đặc biệt như: Hoá chất, Y học, sinh học,…

Dựa vào nguyên lý siêu âm, cảm biến đo mức siêu âm sẽ được dùng cho mục đích đo các khoảng cách, đo mức, đo dung tích… trong các hệ thống, các ứng dụng như: đo liên tục hay đo mức giới hạn của chất lỏng, nước thải, bùn, các thành phần kết dính, nhựa… trong các hệ thống như kênh hở, cống, hố thu, bồn chứa, trong bình kín…

Đo mức nước trong bồn, tank, silo

Có rất nhiều loại cảm biến đo được mức nước. Nhưng chỉ có một số loại có thể giám sát mức nước liên tục. Trong đó cảm biến siêu âm ULM-53 được sử dụng phổ biến nhất vì dễ lắp đặt, độ chính xác cao, chi phí thấp, tuổi thọ cao.

Như hình trên, có tank chứa nước (xăng, dầu, hóa chất, nước thải…) và trên nóc tank sẽ lắp cảm biến siêu âm. Hai màn hình hiển thị mức chất lỏng trong tank được lắp ở phòng giám sát trung tâm. Đây là mô hình giám sát mức nước trong bồn chứa rất phổ biến hiện nay.

Đo mức Hạt nhựa – Bột gạo – Than đá – Xi măng

ULM-53  là dòng cảm biến siêu âm có dùng để đo mức xi măng và các nguyên liệu dạng hạt một cách liên tục.

Với các tính năng đo mức khác hiện này, dòng cảm biến này đem lại độ chính xác khá cao trong các ứng dụng nạp nguyên liệu, đo lường xi măng.

Và hơn thế nữa dòng cảm biến này hoạt động mà không cần chạm trực tiếp vào vật cần đo, khá thú vị đúng không nào.

Cảm biến siêu âm ULM-53 đo mức xăng dầu

Trong các phương pháp đo mức xăng dầu thì phương pháp đo mức xăng dầu bằng cảm biến siêu âm được sử dụng khá phổ biến vì tính tiện dụng, chi phí đầu tư không quá cao so với dòng cảm biến radar đo mức xăng dầu.

Ngoài ra, phương pháp này cũng mang đến độ an toàn cao khi đo mức bằng cách sử dụng sóng siêu âm, không tiếp xúc mà vẫn đảm bảo độ chính xác cao. Đặc biệt là ULM-53 có khả năng chống cháy nổ bảo vệ an toàn khi tiếp xúc đo đạc với môi chất dễ cháy như xăng dầu.

Lựa chọn cảm biến ULM-53 như thế nào?

Thông thường húng ta dựa vào những yếu tố sau đây để lựa chọn dòng cảm biến ULM-53-

Môi trường cần đo là gì?

Môi trường đo tốt nhất cho các loại nước thải dưới dạng đo liên tục thì Cảm biến đo mức Siêu âm ULM-53 là sự lựa chọn lý tưởng.

Bởi khả năng không tiếp xúc trực tiếp với chất lỏng nên khó làm hư hỏng sản phẩm. Tuy nhiên; bạn nên lưu ý một điều, đối với những môi trường chứa axit mạnh; chất tẩy mạnh thì chúng ta không nên dùng loại cảm biến đo mức nước này bởi hơi axit bố lên chắc chắn làm hư cảm biến trong thời gian ngắn.

Khoảng cách đo đạc là bao nhiêu?

Về khoảng cách đo đạc của môi trường, thì khi bạn xác định rõ khoảng cách cần đo thì bạn có thể lựa chọn loại phù hợp nhất và tối ưu nhất.

Bởi vì thang đo càng cao đồng nghĩa với việc sai số có thể tăng lên và giá thành cũng cao.

Ví dụ bạn có thang đo từ 0-5m thì nên sử dụng loại ULM-53-06 với thang đo 0-6m. Thang đo 0-6m giúp bạn giải quyết được trường hợp này và tiết kiệm chi phí cho bạn.

Áp suất trong môi trường cần đo?

Áp suất là một trong những yếu tố các bạn cần lưu ý. Khi môi trường của các bạn có áp suất trên 1bar thì sử dụng loại cảm biến radar thay vì cảm biến siêu âm.

Nhiệt độ môi trường làm việc?

Điểm lưu tiếp theo đó chính là các môi trường đo có nhiệt độ cao; Nhiệt độ cao làm hơi nước bốc lên mặt bồn. Điều này sẽ làm lớp bay hơi như một lá chắn ngăn cản tín hiệu của cảm biến. Và làm nhiễu sóng siêu âm phát ra từ cảm biến đo mức, dẫn đến sai số lớn trong khi đo. Và chúng cũng sẽ ảnh hưởng đến tuổi thọ của cảm biến này.

Tín hiệu ngõ ra là gì?

Một lưu ý khá quan trọng không thể bỏ qua đó chính là tín hiệu ngõ ra bạn cần dùng. Thì ULM-53 trang bị 3 tín hiệu ngõ ra như phần thông số kỹ thuật mình đã nói ở trên mình xin nhắc lại đó là: tín hiệu 4..20mA, 0..10 Vdc, RS485. Cả 3 tín hiệu này phổ biến trong các loại tín hiệu đo lường sử dụng trong công nghiệp.

Cách chia tín hiệu ULM-53 thành 2 tín hiệu

Trong một số trường hợp, các bạn muốn đưa một tín hiệu analog từ cảm biến ULM-53 về bộ điểu khiển như PLC hoặc biến tần và một tín hiệu đưa về đèn báo, relay.

Giải pháp ở đây đó là sử dụng Bộ chia tín hiệu: Giúp chia 1 tín hiệu thành 2 tín hiệu analog.

Theo dõi mức nước từ qua qua Internet

Đo và theo dõi mức nước là ứng dụng rất phổ biến hiện nay. Từ quy mô ở hộ gia đình cho đến các nhà máy, nhà xưởng, thủy điện, nhà máy xử lý nước thải…

Việc theo dõi mức nước sẽ đi kèm với chức năng điều khiển để đóng hoặc ngắt bơm khi nước cạn hoặc đầy.

Ngoài nhu cầu điều khiển thì hiện nay nhu cầu giám sát từ xa sử dụng Internet ngày càng phổ biến. Do đó đòi hỏi phải có loại cảm biến đo mức nước và gửi dữ liệu trực tiếp lên Cloud Server.

Như hình trên các bạn có thế dễ dàng thấy được hệ thống theo dõi mực nước qua Internet mang lại lợi ích nhường nào.

Tham khảo bộ chuyển đổi truyền thông internet tại đây

Báo giá cảm biến ULM-53

Giá cảm biến siêu âm bao nhiêu gần như là câu hỏi đầu tiên của các đơn vị mua hàng. Cảm biến siêu âm giá rẻ ư ? Bạn hãy quên điều này đi

Bởi cảm biến siêu âm là một cảm biến đo mức hiện đại dùng để đo khoảng cách mức chất lỏng trong đó có nước và nhiều loại môi chất khác.

Cảm biến đo mức siêu âm có giá thành không hề rẻ so với các loại cảm biến đo mức khác nhưng lại có giá thành khá dễ chịu so với các loại cảm biến đo mức như Radar.
