Cảm biến đo mức Radar ARLM-70 – Giải pháp đo mức ổn định trong môi trường hơi, áp suất và điều kiện vận hành khắc nghiệt

Trong nhiều hệ thống bồn chứa công nghiệp, việc đo mức bằng phương pháp tiếp xúc thường gặp các vấn đề như bám cặn, ăn mòn, ảnh hưởng bởi hơi nóng hoặc thay đổi áp suất trong bồn. Điều này dẫn đến sai số đo tăng dần và làm giảm độ tin cậy của quá trình vận hành.

Cảm biến ARLM-70 là cảm biến đo mức radar không tiếp xúc sử dụng công nghệ FMCW 25 GHz (K-Band), được thiết kế để đo mức liên tục cho nhiều loại chất lỏng với độ ổn định cao ngay cả khi xuất hiện hơi, chân không hoặc môi trường công nghiệp phức tạp. Thiết bị phù hợp cho các ứng dụng cần độ tin cậy lâu dài và giảm tối đa yêu cầu bảo trì.

Xem thêm các sản phẩm đo mức khác:

Cảm biến đo mức Siêu âm ULM-53 – Có tiêu chuẩn phòng nổ

Cảm biến đo mức Radar ARLM-54

Đặc điểm nổi bật của ARLM-70

Đo mức không tiếp xúc – giảm bảo trì hệ thống

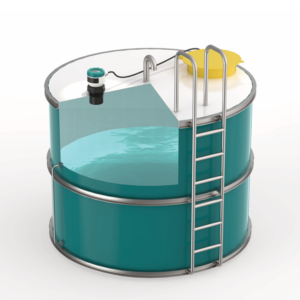

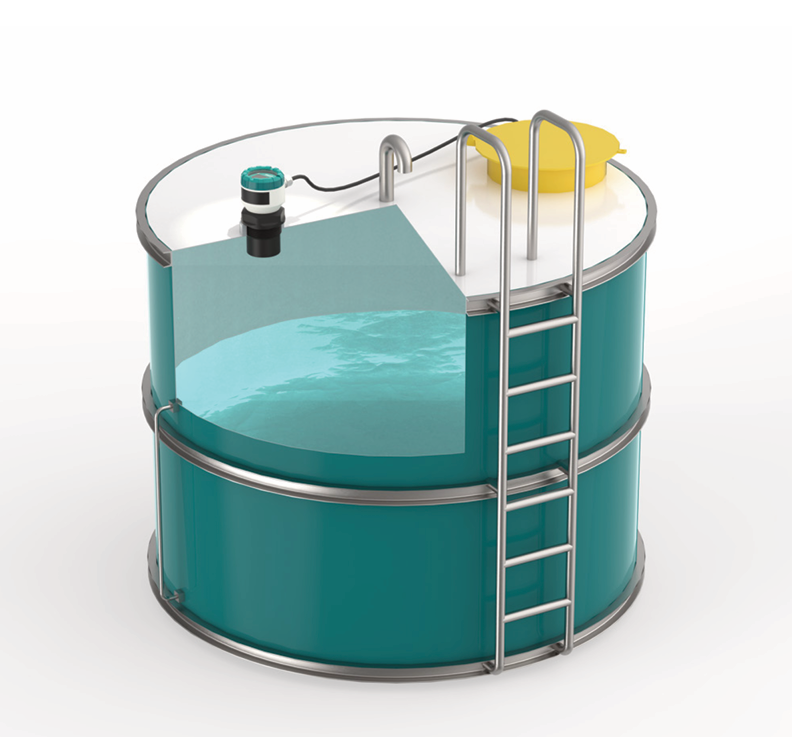

Cảm biến đo mức ARLM-70 sử dụng anten radar đặt phía trên bề mặt môi chất, hoàn toàn không tiếp xúc trực tiếp với chất lỏng. Cấu trúc này giúp hạn chế ảnh hưởng của ăn mòn, đóng cặn hoặc nhiễm bẩn đầu đo.

Công nghệ FMCW 25 GHz cho độ chính xác cao

Thiết bị phát sóng radar liên tục theo nguyên lý Frequency Modulated Continuous Wave (FMCW) để xác định khoảng cách đến bề mặt môi chất và chuyển đổi thành giá trị mức chính xác. Sai số đo có thể đạt khoảng ±3 mm trong vùng đo từ 1–20 m.

Loại bỏ phản xạ giả trong bồn chứa

ARLM-70 tích hợp chức năng False Echo Suppression (Teaching Function) giúp loại bỏ ảnh hưởng của các vật cản như gân tăng cứng, đường ống hoặc kết cấu bên trong bồn. Điều này giúp tín hiệu ổn định hơn trong các ứng dụng thực tế.

Kết nối dễ dàng với hệ thống điều khiển

Thiết bị sử dụng vòng dòng 4–20 mA kết hợp giao thức HART®, cho phép truyền giá trị đo đồng thời hỗ trợ cấu hình cục bộ hoặc từ xa.

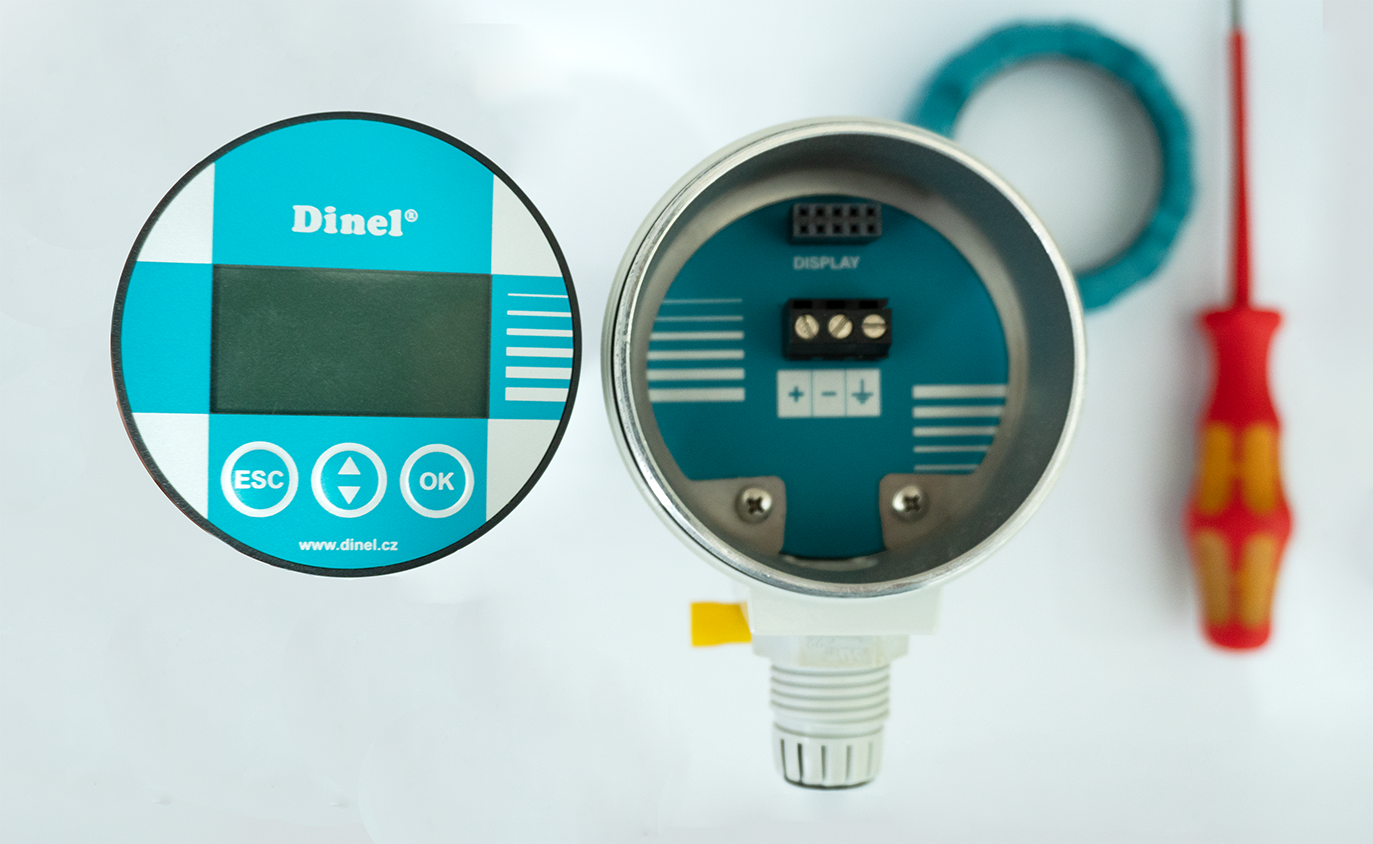

Tùy chọn hiển thị phù hợp môi trường

Người dùng có thể lựa chọn:

• Không màn hình
• Màn hình OLED (môi trường trong nhà hoặc ánh sáng thấp)

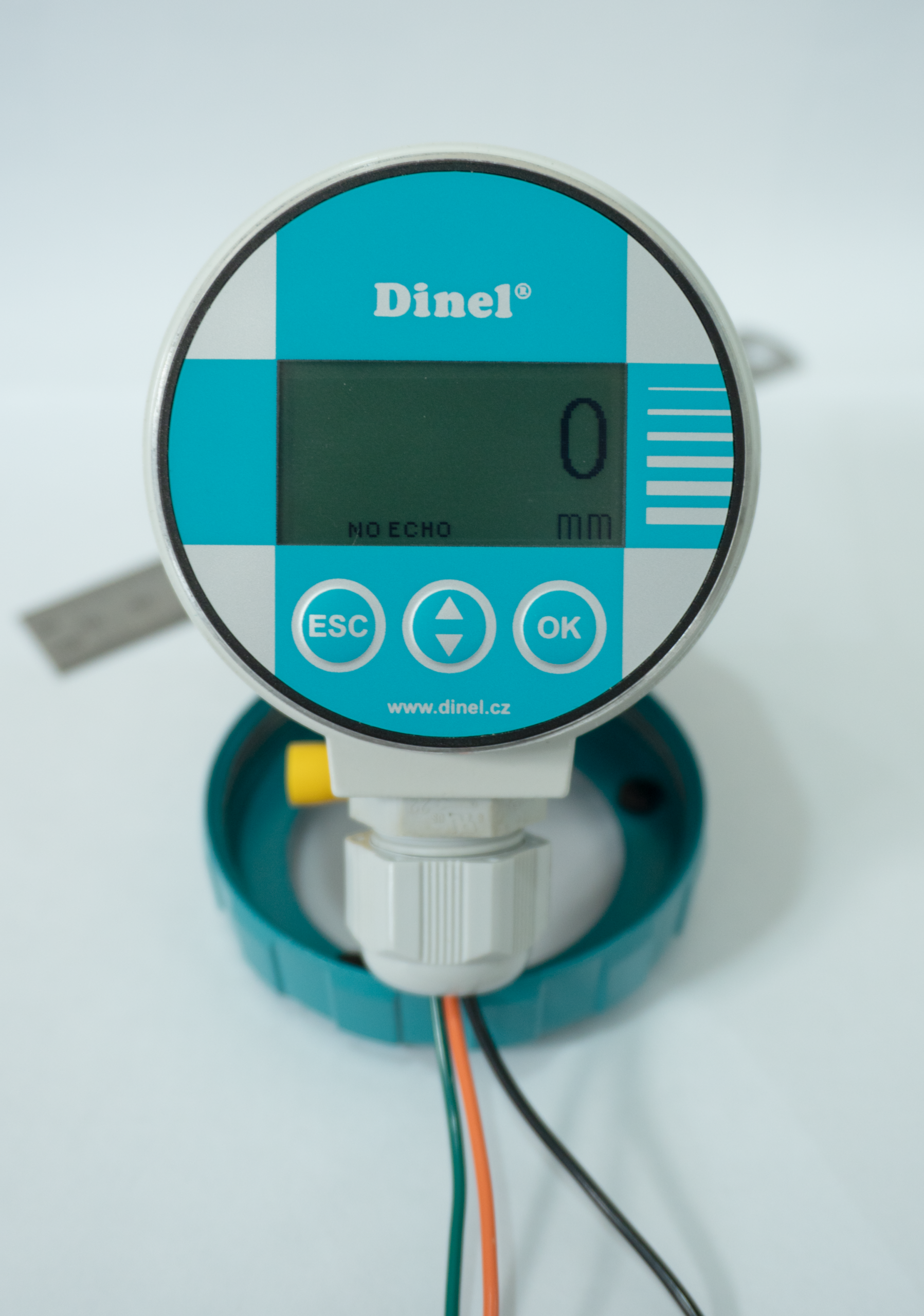

• Màn hình LCD (dễ quan sát ngoài trời)

Thông số kỹ thuật chính

Thông số	Giá trị
Nguyên lý đo	Radar FMCW
Tần số hoạt động	25 GHz (K-Band)
Loại đo	Đo mức liên tục không tiếp xúc
Dải đo	0.3…8 m hoặc 0.3…20 m
Độ chính xác	±3 mm (1–20 m)
Vùng chết	300 mm
Ngõ ra	4–20 mA + HART®
Nguồn cấp	18…36 VDC
Thời gian đáp ứng khởi động	~20 s
Damping	1…99 s
Nhiệt độ làm việc	−30…+70°C
Cấp bảo vệ	IP67
Kết nối cơ khí	G1½ hoặc G2
Kiểu đấu nối	2 dây

Các phiên bản ARLM-70

Theo cấu hình cơ khí và khoảng đo trong tài liệu:

ARLM-70N-08

• Phiên bản tiêu chuẩn
• Khoảng đo tối đa 8 m
• Phù hợp bồn nhỏ và trung bình

ARLM-70N-20

• Phiên bản mở rộng
• Khoảng đo tối đa 20 m
• Phù hợp bồn chứa cao hoặc khoảng đo lớn

Thiết bị hỗ trợ nhiều tùy chọn:

• Ren kết nối G1½ / G2

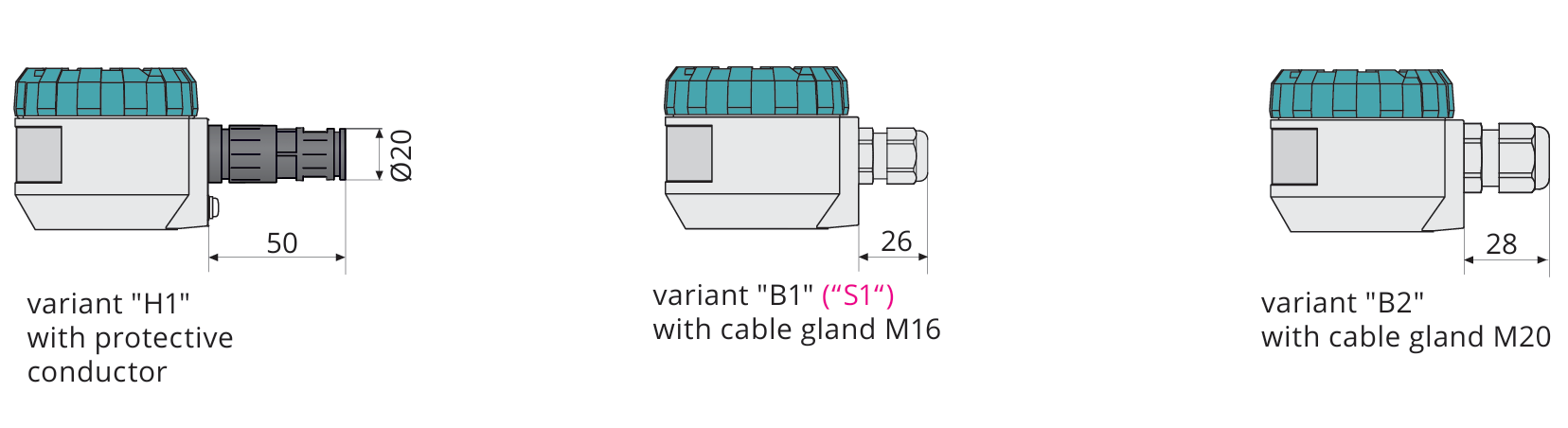

• Cable gland B1 / B2 / H1
• Có hoặc không màn hình hiển thị
• Cấu hình qua HART® hoặc trực tiếp trên thiết bị

ARLM-70NS-08

Phiên bản sử dụng kết nối mặt bích CI64, thiết kế chuyên dụng cho các hệ thống yêu cầu lắp đặt kiểu flange.

Đặc điểm:

• Dải đo: 0.3…8 m
• Kết nối mặt bích CI64
• Kết cấu cơ khí tăng độ ổn định khi vận hành
• Phù hợp môi trường công nghiệp yêu cầu độ kín cao
• Ngõ ra 4–20 mA + HART

Ứng dụng:

• Bồn công nghệ
• Thiết bị quy trình
• Hệ thống yêu cầu kết nối mặt bích tiêu chuẩn

Ứng dụng điển hình

ARLM-70 phù hợp cho các ngành:

• Bồn chứa hóa chất
• Nhà máy thực phẩm – đồ uống
• Xử lý nước và nước thải
• Bồn dung môi công nghiệp
• Kho chứa chất lỏng
• Hệ thống CIP/SIP
• Bồn có hơi hoặc môi trường chân không

Vì sao nên chọn ARLM-70?

ARLM-70 là giải pháp đo mức radar hướng tới sự ổn định lâu dài: không tiếp xúc – ít bảo trì – chịu môi trường khắc nghiệt – truyền thông HART – đo chính xác ở khoảng cách lớn. Đây là lựa chọn phù hợp cho các hệ thống cần giám sát mức liên tục nhưng muốn giảm tối đa thời gian dừng máy và chi phí bảo dưỡng.
