Cảm biến thuỷ tĩnh HLM-25C

Các ngành công nghiệp chế biến và sản xuất cũng như chế tạo trong nước ta hiện này đã và đang rất phát triển. Bên cạnh đó thì nhu cầu đo lường trong công nghiệp cũng tăng cao. Đó là lí do vì sao chúng ta cần đến các thiết bị có khả năng đo lường để hỗ trợ trong các hoạt động sản xuất, chế tạo hàng ngày.

Cảm biến báo mức nước thủy tĩnh cũng là một trong số đó, đây là một thiết bị công nghiệp chuyên dùng trong các ứng dụng đo lường mực nước trong ao hồ , thủy điện, với mức đo lường từ 10…100m. Vậy chúng có hình dạng ra sao? Cảm biến thủy tĩnh hoạt động như thế nào? Cần lưu ý gì khi mua cam biến thuỷ tĩnh?  Chúng ta cùng nhau tìm hiểu về loại thiết bị Cảm biến thủy tĩnh HLM-25C nhé.

Tham khảo các loại cảm biến khác:

• Cảm biến radar đo mức xi măng – Cám – Bột mì – GRLM – 70

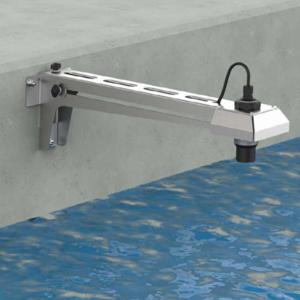

• Cảm biến siêu âm ULM-53
• Cảm biến báo mức điện dung CLS – 23
• Cảm biến siêu âm ULM-70
• Cảm biến đo mức DLS – 27

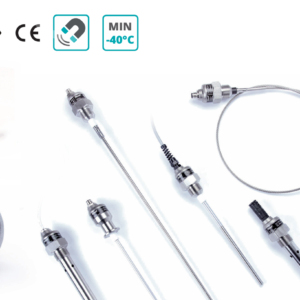

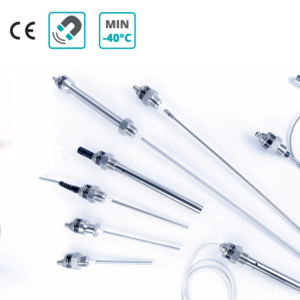

• Cảm biến đo mức DLS – 35

Cảm biến thuỷ tĩnh HLM-25C

Trước khi vào nội dung chính thì chúng ta sẽ cùng nhau tìm hiểu sơ lược về dòng cảm biến thủy tĩnh này trước nhé.

Cảm biến báo mức thuỷ tĩnh là gì ?

 Cảm biến báo mức nước thủy tĩnh hay còn gọi với cái tên khác đó là cảm biến đo mực nước dạng chìm, cảm biến áp suất thuỷ tĩnh. Là một thiết bị công nghiệp được sản xuất bởi hãng Dinel – Czech là 1 trong những hãng sản xuất cảm biến, thiết bị công nghiệp chất lượng và chính xác.

Loại cảm biến này thường được dùng phổ biến trên thị trường hiện nay để đo mực nước trong các bể chứa, tank chứa, silo… Nó có thể đo mực nước cao đến 100m bằng cách thả chìm đầu đo cảm biến xuống đến đáy thùng chứa.

Hầu hết các khách hàng đều hài lòng với khả năng đáp ứng công việc của 2 loại cảm biến này và có nhiều phản hồi tích cực về phía Công Ty. Hơn nữa vì 2 dòng cảm biến này đều có nguồn gốc từ Châu Âu nên chúng ta có thể yên tâm khi sử dụng trong một thời gian dài mà không lo về chất lượng và tuổi thọ các bạn nhé.

Pham vi đo của cảm biến thuỷ tĩnh

Pham vi đo đạc của cảm biến là một vấn đề cần quan tâm.  Với loại cảm biến thuỷ tĩnh thông thường đo đạc được trong các moi trường chất lỏng như nước, sữa , xăng, dầu và các loại chất lỏng tương tự như trên. Lưu ý răng đối với một số loại chất lỏng có chứa axit thì không đo được nha các bạn. Bởi vì môi trường axit sẽ ăn mòn màng đo của các loại thiết bị này.

Nếu các bạn đang có nhu cầu đo lường trong các loại chất lỏng khác như dầu, nhiên liệu hay các loại chất độc hai thì có thể tham khảo các dòng Cảm biến siêu âm đo mức  hay Cảm biến đo mức điện dung các bạn nhé.

Nguyên lý hoạt động của cảm biến đo mưc thuỷ tĩnh HLM-25C

Nguyên lý hoạt động của cảm biến thuy tĩnh đó chính là dựa vào nguyên lý áp suất . Đọc đến đây nhiều bạn có thể thắc mắc tại sao đo mực nước thuỷ tĩnh lại liên qua gì đến áp suất ? Hai đại lượng này có mối quan hệ gì ?

Thì mình xin trả lời là có liên quan nha các bạn. Thậm chí chũng còn tuyến tính với nhau. Như các bạn đã tường học qua ở trường lớp phổ thông thì chắc hẳn đều biết rằng chúng ta không thể nào lặn dưới biển sâu quá 100m. Bởi vì lý đo là khi càng xuống sâu dưới nước thì áp suất sẽ càng tăng nên.

Và lợi dụng vào điều này các kỹ sư đã sáng chế ra một loại cảm biến đo chiều cao của nước bằng áp suất đó chính là cảm biến thuỷ tĩnh

Cụ thể hơn cảm biến hoạt động dựa trên nguyên lý thay đổi áp suất ứng với từng mức nước trong thùng chứa. Mực nước thay đổi sẽ dẫn đến áp suất thay đổi từ đó cảm biến sẽ đo chính xác mực nước.

Như chúng ta biết rằng với điều kiện áp suất khí quyển ứng với nắp thùng chứa không kín thì 1bar = 10m nước. Giả sử chiều cao của thùng chứa hay tank chứa nước là 10m thì áp suất nước dưới đáy là 1bar.

Chính vì thế nếu mực nước tăng thì áp sát sẽ tăng và ngược lại, từ đó ta có thể dễ dàng đo lường được mực nước trong các bể chứa.

Các ưu điểm của cảm biến đo mức thuỷ tĩnh HLM-25C

Ưu điểm lớn nhất của dòng cảm biến đo mức thủy tĩnh có lẽ là nằm ở khoảng cách đo của chúng, chúng có thể thực hiện đo lường với nhiều dãy đo khác nhau. Đây một dòng trong số ít các dòng cảm biến có thể đo lường mực nước lên đến 100m.

Với cách thức sử dụng khá đơn giản, chúng ta chỉ cần đấu dây tín hiệu về cho bộ điều khiển và thả cảm biến xuống mực chất lỏng là có thể đo lường được. Chính vì thế mà dòng cảm biến này thường được gọi là cảm biến đo mức thả chìm.

Cảm biến thuỷ tĩnh đo mức của Dinel

Các dòng cảm biến đến từ Châu Âu luôn luôn đảm bảo cho các về chất lượng đo. Một trong những hãng nổi tiếng mà đến từ Châu Âu đó chĩnh là Dinel – Hãng đi đầu về thiết bị đo lường với Model đo mức thuỷ tĩnh HML 25. Chúng ta cùng tìm hiểu xem chúng mang thông số ký thuật gì nhé!

1. Thông số kỹ thuật của cảm biến thuỷ tĩnh

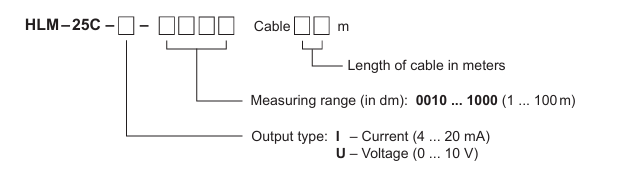

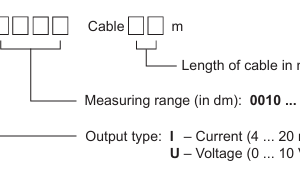

• Model: Cảm biến thuỷ tĩnh HLM-25C
• Xuất xứ: Được nhập khẩu từ hãng Dinel – Czech
• Dãy đo: Có thể đo lường lớn nhất lên đến 100m nước
• Nguồn cấp: Cảm biến sử dụng nguồn dạng 24VDC.
• Ngõ ra (Output): Cảm biến sử dụng tín hiệu LOOP 4-20mA/0-10V
• Sai số: Trong khoảng 0.5%
• Nhiệt độ làm việc: cảm biến làm việc tốt trong khoảng từ 0-70°C
• Thời gian bảo hành: Sản phẩm được bảo hành lên đến 12 tháng 1 đổi 1 nếu có phát sinh lỗi từ nhà sản xuất
• Vỏ bảo vệ của cảm biến được làm bằng SS316
• Dây cáp chịu nước với vật liệu Plastic P

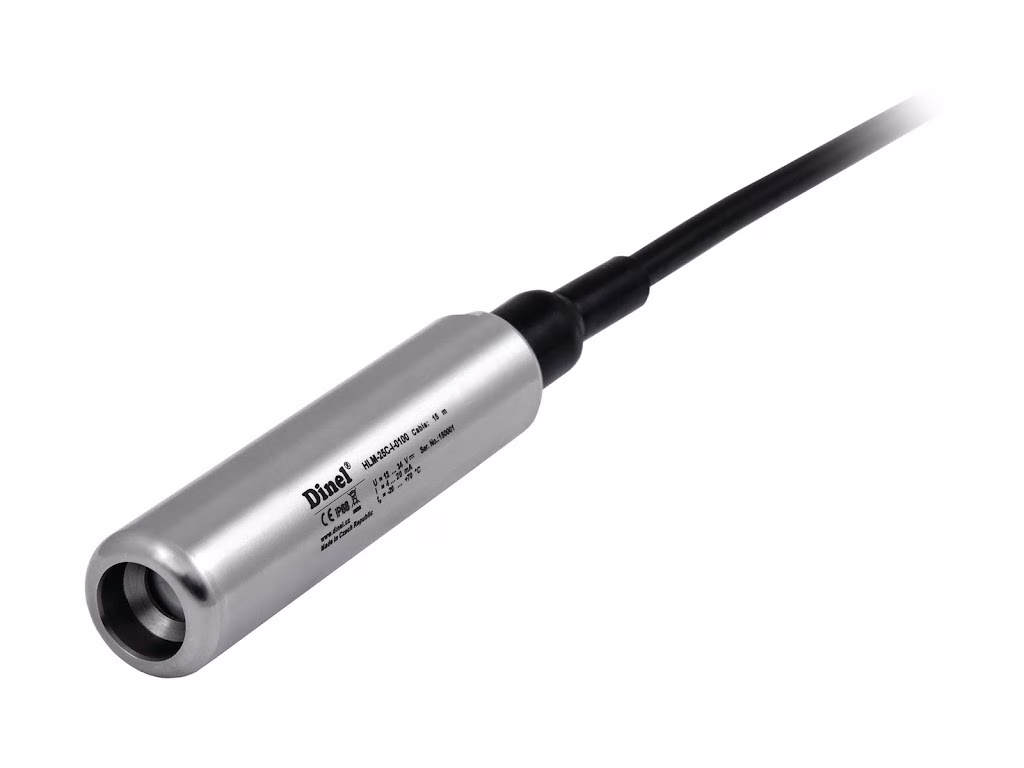

2. Hình ảnh thực tế của cảm biến thuỷ tĩnh Dinel

Hình ảnh thưc tế của dòng cảm biến thuỷ tĩnh HLM -25 giúp các bạn dễ hình dung hơn.

Chúng giúp cho các bạn kỹ thuật lắp đặt nắm bắt được các thông số về kích thước và có thể triển khai được ý tưởng cũng như vị trí lắp đặt hợp lý nhất có thể.

3. Lợi ích mang loại của cảm biến thuỷ tĩnh HLM-25

• Chi phí đầu tư thấp hơn so với các dòng cảm biến siêu âm và radar
• Dễ lắp đặt và bảo dưỡng cũng như tuổi thọ khá cao
• Sai số thấp và ổn định
• Không cần điều chỉnh dãy đo như các dòng cảm biến khác.
• Thích hợp dùng cho các bể chứa lớn và có chiều sâu.

Bộ hiển thị giá trị mức nước thuỷ tĩnh

Bộ hiển thị mực nước này có ứng dụng gì?

1. Vì sao cần phải dùng đến bộ hiển thị mức nước ?

Có thể lý giải vấn đề này như sau : hầu hết các loại cảm biến báo mức nước, cảm biến thuỷ tĩnh trên thị trường hiện nay chưa được tích hợp sẵn màn hình hiển thị giá trị đo được. Chính vì thế chúng ta cần trang bị thêm để dễ dàng quan sát giá trị đo tức thòi của chúng. Mặt khác bộ hiển thị còn có tín hiệu đàu ra ON/OFF, giúp đóng ngắt động cơ, motor bơm tức thời và chính xác.

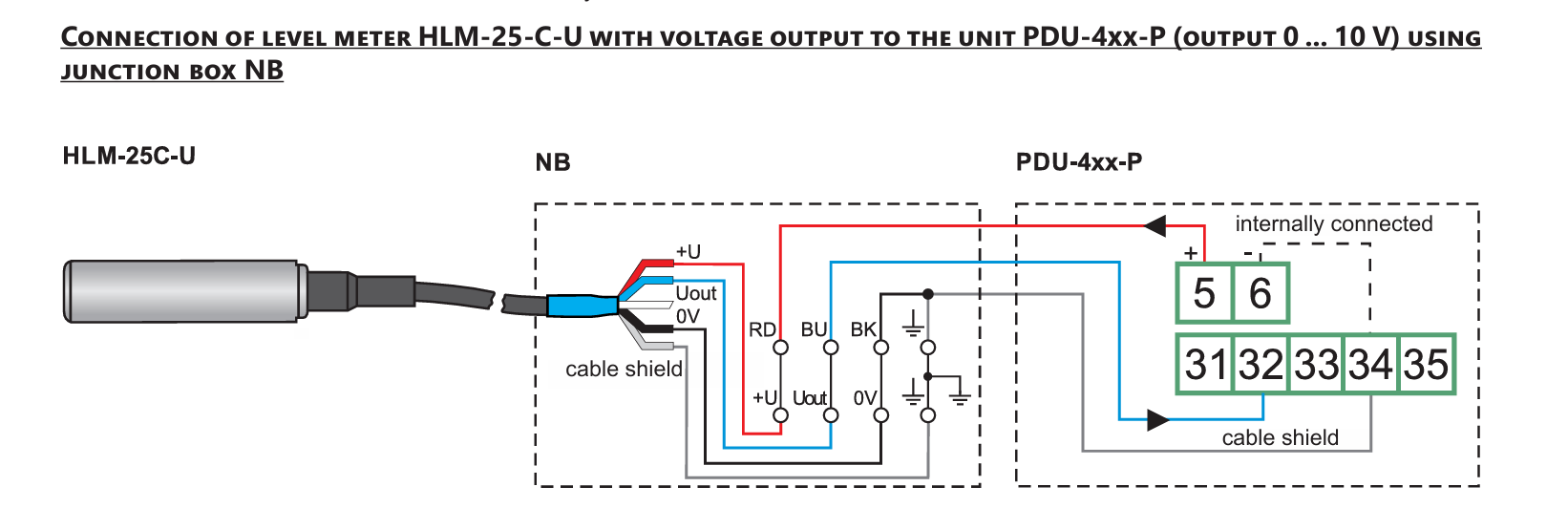

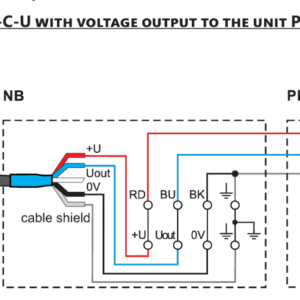

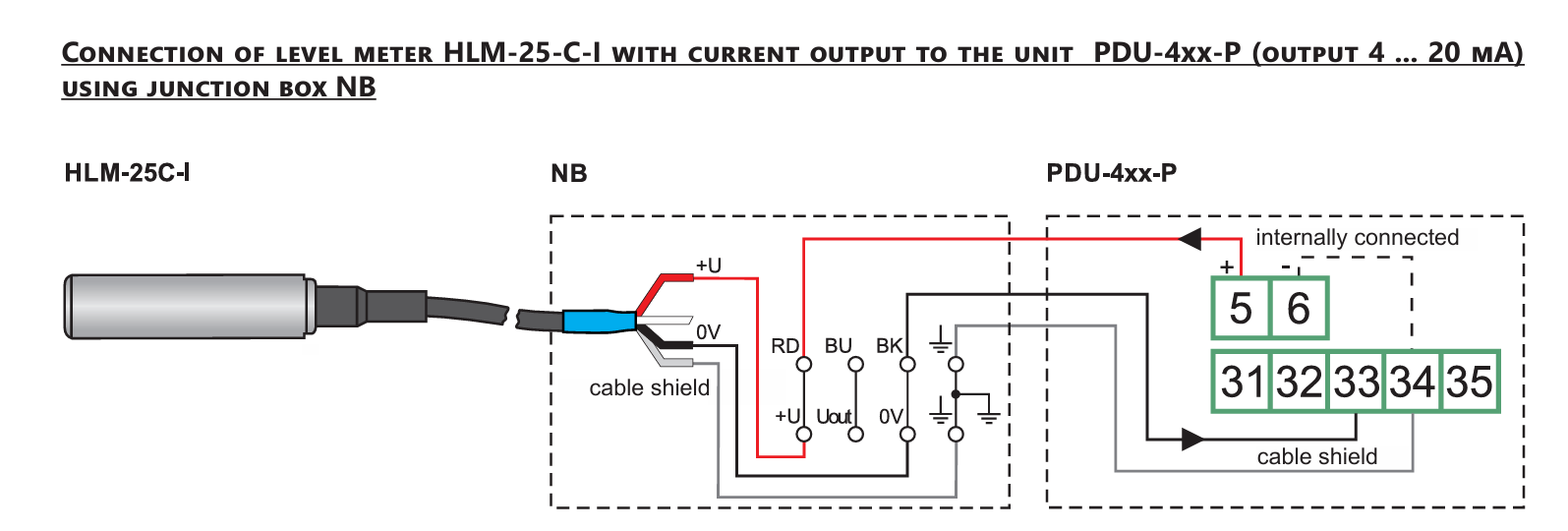

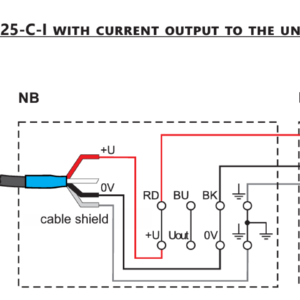

Cụ thể là khi bạn muốn đo mực nước trong bể chứa thì bạn chỉ cần đấu dây của cảm biến đo mức nước thủy tĩnh vào bộ hiển thị giá trị mực nước. Sau đó bộ hiển thị sẽ hiển thị giá trị mực nước đo được, hơn thế nữa từ đầu ra của bộ hiển thị sẽ xuất tín hiệu đến bộ phận đóng/ngắt motor bơm. Đến 1 mực nước yêu cầu thì motor sẽ được truyền tín hiệu để bật/tắt nhằm tránh cạn hoặc tràn nhiên liệu.

2. Thông số kỹ thuật của bộ hiển thị mức nước

• Nguồn cấp: 24…230 V AC / DC ± 15% 50/60 Hz – điện áp cách ly lên đến 2,5KV
• Công suất tiêu thụ: Chỉ 8W
• Hiển thị: 4 số nền trắng cỡ 0.5 inch và 4 số nền đỏ cỡ 0.3 inch
• Nhiệt độ hoạt động: 0-45C
• Độ ẩm hoạt động: 35…95% RH
• Kết cấu bằng vật liệu: PC UL94V2
• Kích thước: Mặt trước 48×48 mm và thân dài 105 mm
• Trọng lượng: 185 g
• Chuẩn IP65 cho mặt hiển thị và nút nhấn, IP20 cho phần thân và khối lắp dây
• Tùy chọn thiết lập nhanh bằng: Thẻ nhớ, phần mềm LABSOFTVIEW hoặc EASY-UP
• Có ứng dụng trên điện thoại smartphone Android để lập trình thông số

Bộ chia tín hiệu cảm biến thuỷ tĩnh

Trong một số trường hợp các bạn cần đưa tín hiệu analog từ cảm biến thuỷ tĩnh HLM-25 về đồng thơi PLC và bộ hiển thị.

Giải pháp ở đây là sử dụng bộ chia tín hiệu analog Z170REG-1. Bộ chuyển đổi này sẽ giúp các bạn chia tín hiệu của cảm biến ra thành hai tín hiệu khác nhau.

Lưu ý khi lựa chọn cảm biến thuỷ tĩnh

1. Thang đo cảm biến là bao nhiêu
2. Môi trường đo là gì
3. Tín hiệu ngõ ra của cảm biến là gì
4. Giá thành của cảm biến thuỷ tĩnh là bao nhiêu

Mua cảm biến báo mức thuỷ tĩnh ở đâu?

Trên đây là các thông tin và các kiến thực liên quan đến cảm biến đo mức nước thủy tĩnh, hy vọng sẽ giúp ích cho các bạn đang cần tìm hiểu và muốn trang bị. Hiện bên mình còn cung cấp các loại cảm biến báo mức khác như Cảm biến đo mức nước thải, Cảm biến đo mức xăng dầu các bạn có thể tham khảo nếu có nhu cầu. Mọi thắc mắc cần tư vấn các bạn có thể liên hệ mình qua các thông tin phí dưới.
