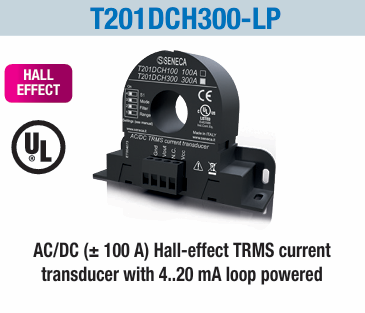

Biến dòng 300A 4-20mA | SENECA T201DCH300-LP

Biến dòng 300A T201DCH300-LP của hãng Seneca là bộ chuyển đổi dòng điện AC/DC sử dụng công nghệ Hall Effect không tiếp xúc, cho phép đo dòng điện lên đến 300A (biến dòng 300A) và chuyển đổi sang tín hiệu chuẩn 4-20mA để đưa về PLC, SCADA, HMI hoặc bộ điều khiển công nghiệp.

Điểm khác biệt của thiết bị nằm ở khả năng đo TRMS (True RMS) giúp đọc chính xác cả thành phần dòng xoay chiều và một chiều trong thực tế vận hành.

Các sản phẩm Biến dòng khác:

Biến Dòng Analog 4-20mA T201

Biến dòng 100A 4-20mA Seneca T201DCH100-LP

Biến dòng AC/DC sang RS485 | CT dòng Seneca T201DCH300-MU

Thông số kỹ thuật Biến dòng 300A | Seneca T201DCH300-LP

Thông số	Giá trị
Model	T201DCH300-LP
Công nghệ đo	Hall Effect
Dải đo	0..150A | 0..300A AC/DC TRMS
Dải đo lưỡng cực	±150A | ±300A
Output	4..20mA
Nguồn cấp	9..28VDC (loop powered)
Băng thông	1 kHz
Độ phân giải	12 bit
Thời gian phản hồi	500ms (fast filter) | 1s (slow filter)
Độ chính xác	~ 0,5%; ⎓ 1%
Quá tải	500 A (liên tục), 2000A (tức thời)
Đường kính dây tối đa	20,5 mm
Cấp bảo vệ	IP20
Nhiệt độ làm việc	-20..+70°C
Chế độ bảo vệ	Bảo vệ đảo cực, Quá áp CAT III 300V (dây trần) và CAT III 600V (vỏ cách điện)
Kích thước	68 × 97 × 26 mm (120g)
Đạt chuẩn	CE, UL-UR

Biến dòng 300A T201DCH300-LP của Seneca là bộ chuyển đổi dòng điện một chiều và xoay chiều cách ly điện từ mạch cần đo dựa trên hiệu ứng Hall không dùng điện trở shunt nên không cần cắt dây dẫn chính giúp loại bỏ tổn hao công suất và tỏa nhiệt trên mạch sơ cấp. Thiết kế Loop-powered sử dụng nguồn cấp trực tiếp từ vòng lặp tín hiệu (9..28Vdc) giúp đơn giản hóa việc đi dây và lắp đặt. Độ chính xác cao đạt mức 0,5% (đối với AC) và 1% (đối với DC) đảm bảo dữ liệu đầu ra luôn đáng tin cậy cho hệ thống điều khiển. Bên cạnh đó biến dòng được thiết lập cấu hình bằng DIP-Switch nên người dùng có thể dễ dàng thay đổi dải đo và bộ lọc giảm chấn thông qua các cần nút gạt trên thân thiết bị (lưu ý: tránh xa các từ trường mạnh hoặc khối sắt lớn có thể làm thay đổi giá trị đầu ra).

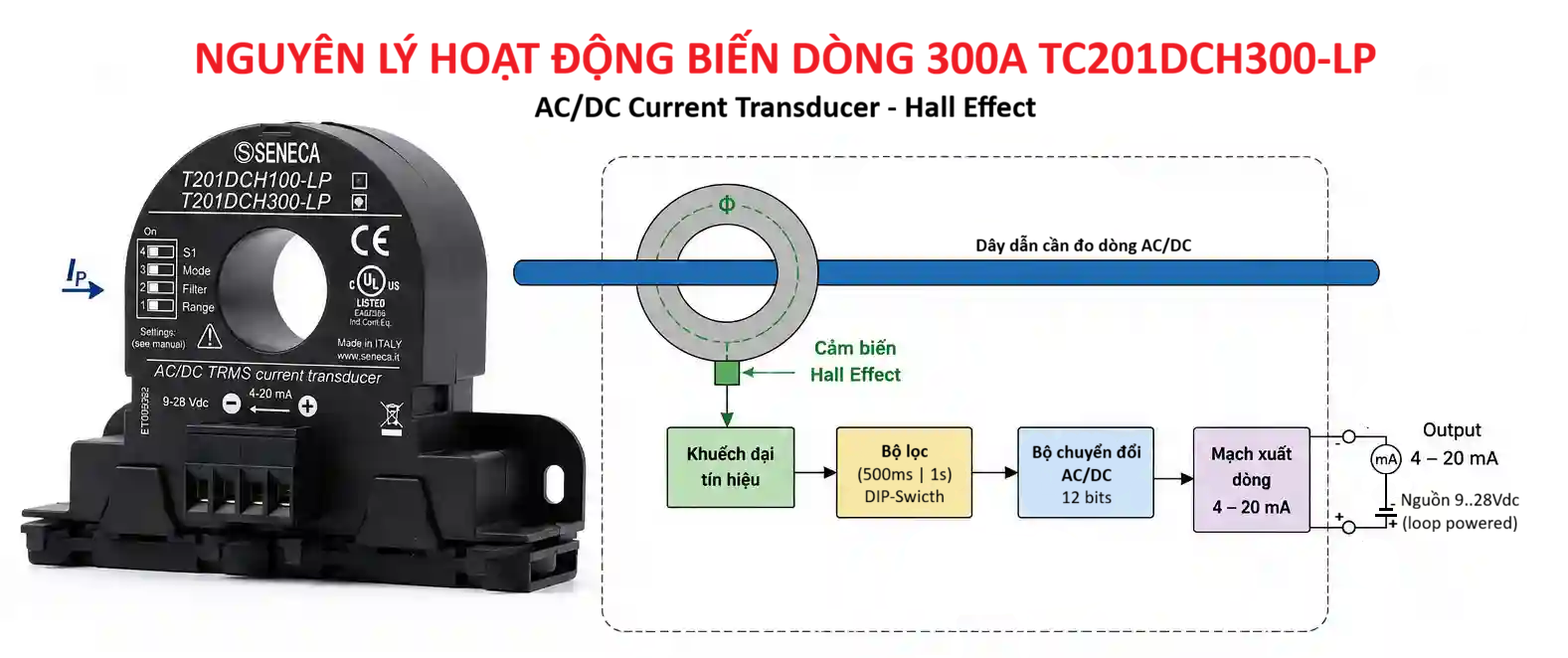

Nguyên lý hoạt động của cảm biến dòng điện Hall Effect

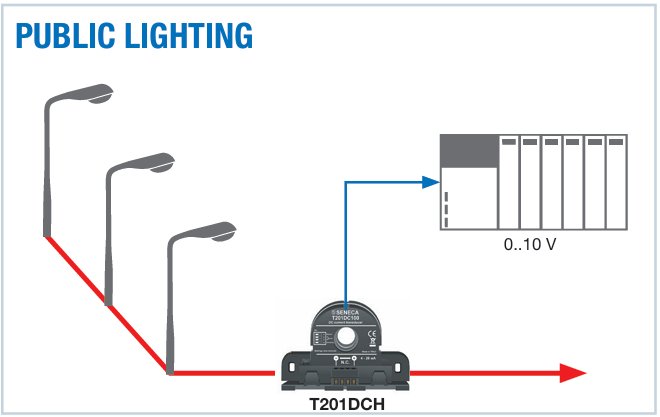

Ứng dụng

Nhờ khả năng đo lường lưỡng cực DC và đo chính xác dòng AC TRMS dòng lớn, Biến dòng Seneca T201DCH300-LP là linh kiện không thể thiếu trong các ứng dụng:

• Hệ thống Năng lượng Mặt trời (Solar Power): Giám sát dòng điện một chiều sinh ra từ các chuỗi tấm pin năng lượng mặt trời (Solar strings) truyền về Inverter.
• Quản lý Hệ thống Pin & Ắc quy: Giám sát chu kỳ sạc/xả của các trạm pin lưu trữ, UPS, hệ thống pin xe điện, thiết bị sạc ắc quy công nghiệp.

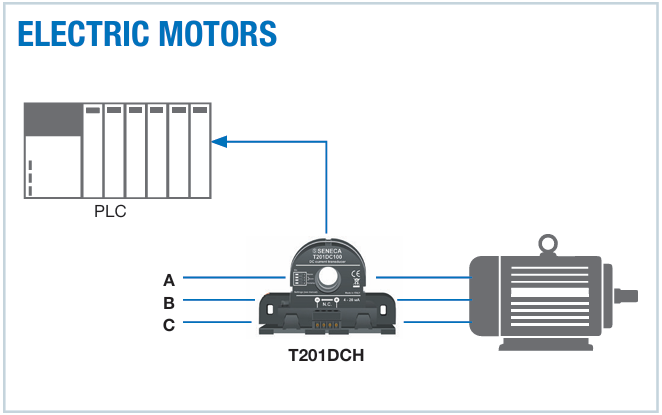

• Giám sát Phụ tải DC/AC: Đo lường dòng tiêu thụ của các động cơ cỡ lớn, biến tần, bộ nguồn công nghiệp, hoặc các tải DC thuần túy nhằm phát hiện sớm sự cố quá tải, rò rỉ điện.

Hướng dẫn đấu nối và cài đặt nhanh

Bước 1: Luồn dây dẫn chính qua lỗ cảm biến

Đảm bảo chiều dòng theo ký hiệu trên thân thiết bị và một cảm biến chỉ đo được 1 pha/cực.

Bước 2: Cấp nguồn Loop 9..28VDC

Kết nối đúng cực nguồn và đầu ra 4..20mA vào 2 chân Terminal như hình dưới.

Bước 3: Chọn thang đo bằng DIP Switch

Thiết lập:

• Switch 1: chọn dải đo, OFF cho 0..300A và ON cho 0..150A.
• Switch 2: chọn thời gian đáp ứng, OFF cho 500ms (nhanh), ON cho 1s (chậm/ổn định hơn).
• Switch 3: chọn chế độ đo, OFF là đo TRMS dòng AC/DC, ON là chế độ Bipolar cho dòng DC.
• Swicth 4: không sử dụng, bắt buộc để ở vị trí OFF.

Bước 4: Đọc tín hiệu trên PLC hoặc bộ hiển thị

FAQ – Câu hỏi thường gặp về cảm biến dòng điện T201DCH300-LP

Khi nào nên chọn T201DCH300-LP thay vì biến dòng CT truyền thống?

Nên chọn T201DCH300-LP khi cần đo cả AC/DC, cần tín hiệu analog trực tiếp đưa về PLC, muốn lắp đặt không tiếp xúc hoặc cần giảm tổn hao do sử dụng shunt.

Có thể kết nối T201DCH300-LP với PLC Siemens hoặc Mitsubishi không?

Có. Vì đầu ra chuẩn 4–20mA nên thiết bị tương thích với đa số PLC phổ biến như Siemens, Mitsubishi, Omron, Delta, Schneider và nhiều hệ thống SCADA khác.

T201DCH300-LP có đo được dòng hai chiều không?

Có. Thiết bị hỗ trợ đo dòng lưỡng cực (±A), phù hợp cho các ứng dụng sạc/xả pin, năng lượng tái tạo hoặc hệ thống DC đảo chiều.

T201DCH300-LP có cần cắt dây điện để lắp đặt không?

Không. Thiết bị hoạt động theo nguyên lý Hall Effect nên chỉ cần luồn dây dẫn qua lỗ cảm biến, không cần cắt mạch hoặc lắp điện trở shunt.

Liên hệ tư vấn

Nếu cần một giải pháp đo dòng AC/DC lên đến 300A, không tiếp xúc, độ chính xác cao và xuất tín hiệu 4–20mA ổn định, thì T201DCH300-LP là lựa chọn phù hợp cho các hệ thống tự động hóa hiện đại.

Thiết bị đặc biệt hữu ích khi cần giảm tổn hao, tiết kiệm không gian tủ điện và nâng cao độ ổn định của dữ liệu đo.
