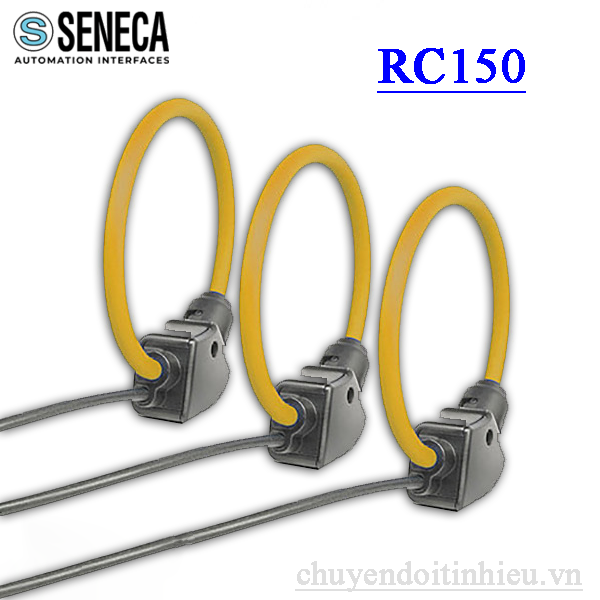

Cuộn Rogowski SENECA RC150 – Đo Dòng Điện AC Chính Xác Cao

Giới thiệu cuộn Rogowski SENECA RC150

SENECA RC150 là cảm biến đo dòng điện AC dạng Rogowski Coil được thiết kế để đo các dòng điện từ vài miliampe đến hàng trăm kiloampe trong hệ thống điện công nghiệp. Khác với biến dòng CT truyền thống sử dụng lõi sắt từ, RC150 sử dụng nguyên lý cuộn Rogowski không lõi từ (Air Core), mang lại dải tần rộng, độ tuyến tính cao và khả năng đo chính xác ngay cả khi dòng điện chứa nhiều thành phần sóng hài hoặc xung quá độ.

Nhờ thiết kế mềm dẻo, trọng lượng nhẹ và nhiều kích thước khác nhau, RC150 dễ dàng lắp đặt trên thanh cái, cáp điện lớn hoặc các vị trí chật hẹp mà biến dòng thông thường khó đáp ứng. Đây là giải pháp lý tưởng cho hệ thống giám sát điện năng, phân tích chất lượng điện và đo dòng tải trong các nhà máy, tòa nhà và trung tâm dữ liệu.

Đặc điểm nổi bật

• Công nghệ đo dòng điện theo nguyên lý Rogowski không lõi từ.
• Chỉ sử dụng để đo dòng điện xoay chiều (AC).
• Đầu ra tiêu chuẩn 100 mV/kA tại 50 Hz.
• Độ tuyến tính cao, sai số vị trí nhỏ hơn ±1%.
• Không bão hòa từ ngay cả khi dòng điện rất lớn.
• Đo chính xác dòng điện có chứa sóng hài và tín hiệu quá độ.
• Dải tần rộng từ khoảng 40 Hz đến 20 kHz.
• Thiết kế mềm, dễ uốn và dễ lắp đặt.
• Không cần tháo thanh cái hoặc dây dẫn khi lắp đặt.
• Chuẩn bảo vệ IP67, thích hợp môi trường công nghiệp.
• Điện áp cách ly 1000 Vrms CAT III, 600 Vrms CAT IV.
• Có nhiều kích thước vòng dây từ 25 cm đến 180 cm, đáp ứng nhiều đường kính cáp và thanh cái khác nhau.

Nguyên lý hoạt động

RC150 hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện AC chạy qua dây dẫn, từ trường biến thiên sẽ tạo ra điện áp cảm ứng trên cuộn Rogowski. Điện áp này tỷ lệ với tốc độ biến thiên của dòng điện, sau đó được bộ tích phân (Integrator) trong thiết bị đo hoặc bộ chuyển đổi xử lý để tính ra giá trị dòng điện thực.

Do không sử dụng lõi sắt từ nên RC150 không gặp hiện tượng bão hòa từ, giúp duy trì độ chính xác khi đo các dòng điện lớn hoặc có nhiều thành phần sóng hài.

Thông số kỹ thuật

Thông số	Giá trị
Model	RC150
Hãng sản xuất	SENECA
Xuất xứ	Italy
Loại cảm biến	Rogowski Coil
Tín hiệu đầu ra	100 mV/kA @ 50 Hz
Dải tần	Khoảng 40 Hz – 20 kHz
Sai số vị trí	< ±1%
Điện trở cuộn dây	70 – 900 Ω
Đường kính dây cảm biến	8.3 ±0.2 mm
Chiều dài cuộn	25 – 180 cm (một số phiên bản đến 300 cm)
Cấp bảo vệ	IP67
Điện áp làm việc	1000 Vrms CAT III / 600 Vrms CAT IV
Điện áp thử	7400 Vrms / 1 phút
Nhiệt độ hoạt động	-30°C đến +80°C
Chiều dài cáp	3 m hoặc 5 m tùy phiên bản

Ứng dụng

RC150 được sử dụng rộng rãi trong các hệ thống:

• Giám sát điện năng (Energy Monitoring).
• Đo dòng điện trên thanh cái và cáp điện công suất lớn.
• Phân tích chất lượng điện (Power Quality).
• Đo dòng biến tần.
• Đo dòng động cơ công suất lớn.
• Hệ thống điện mặt trời.
• Trạm sạc xe điện.
• Nhà máy công nghiệp.
• Trung tâm dữ liệu (Data Center).
• Trạm biến áp.
• Hệ thống BMS và SCADA.

Xem thêm:

Bộ Chuyển Đổi Tín Hiệu Rogowski S201RC-LP

Ưu điểm của cuộn Rogowski RC150

So với biến dòng CT truyền thống, RC150 mang lại nhiều lợi ích:

• Không bão hòa khi dòng điện tăng cao.
• Đo được dòng điện có sóng hài và xung quá độ với độ chính xác cao.
• Trọng lượng nhẹ, dễ vận chuyển và lắp đặt.
• Có thể lắp trên thanh cái hoặc cáp có kích thước lớn mà không cần tháo rời hệ thống.
• An toàn hơn do không có nguy cơ hở mạch cuộn thứ cấp như CT truyền thống.
• Dải đo rộng, phù hợp từ dòng điện nhỏ đến hàng trăm kA.

Khả năng tương thích

RC150 tương thích với nhiều thiết bị đo và phân tích điện năng của SENECA có ngõ vào Rogowski như:

• Bộ phân tích điện năng.
• Bộ giám sát năng lượng.
• Bộ chuyển đổi tín hiệu Rogowski.
• Hệ thống SCADA và PLC thông qua các bộ chuyển đổi chuyên dụng.

Ngoài ra, RC150 còn có thể sử dụng với nhiều bộ phân tích điện năng của các hãng khác nếu hỗ trợ đầu vào Rogowski chuẩn 100 mV/kA.

Vì sao nên chọn SENECA RC150?

SENECA là thương hiệu đến từ Ý với nhiều năm kinh nghiệm trong lĩnh vực đo lường điện năng và tự động hóa công nghiệp. RC150 được sản xuất theo tiêu chuẩn châu Âu, đáp ứng các yêu cầu về an toàn điện, độ chính xác và độ bền trong môi trường công nghiệp khắc nghiệt. Thiết kế linh hoạt cùng nhiều kích thước khác nhau giúp RC150 phù hợp với hầu hết các ứng dụng giám sát dòng điện hiện đại.

Kết luận

Nếu bạn đang tìm kiếm một cảm biến đo dòng điện AC có khả năng đo chính xác dòng lớn, chống bão hòa, dễ lắp đặt và hoạt động ổn định trong môi trường công nghiệp, SENECA RC150 là lựa chọn đáng tin cậy. Với công nghệ Rogowski tiên tiến, thiết bị đáp ứng tốt các ứng dụng đo lường điện năng, phân tích chất lượng điện và giám sát hệ thống điện hiện đại.
