Biến Dòng 300A: Thách thức đo AC/DC & Giải pháp an toàn

Trong các nhà máy công nghiệp hiện đại, hệ thống đo lường và bảo vệ được ví như những “mắt thần” bảo vệ sự sống còn của hệ thống lưới điện. Tuy nhiên, với sự bùng nổ của biến tần công nghiệp, hệ thống UPS, và các trạm sạc xe điện công suất lớn, bài toán giám sát năng lượng không còn đơn giản là kẹp một con CT (Current Transformer) truyền thống vào thanh cái là xong. Dòng điện ngày nay là dòng hỗn hợp AC+DC phức tạp với cường độ lớn (tầm 300A) – tác nhân cốt lõi gây ra hiện tượng bão hòa từ và làm “tê liệt” hoàn toàn các thiết bị đo đời cũ.

Đáng quan ngại hơn, bên cạnh việc sai số gây “mù” hệ thống bảo vệ, CT truyền thống còn ẩn chứa một hiểm họa chí mạng đối với các kỹ sư và kỹ thuật viên vận hành:

Nguy cơ phóng điện do hở mạch thứ cấp: Khi CT truyền thống đang có dòng sơ cấp lớn mà mạch thứ cấp vô tình bị hở (do lỏng ốc, đứt dây hoặc thao tác sai), lõi thép sẽ rơi vào trạng thái bão hòa cực độ. Lúc này, hai đầu mạch hở sẽ cảm ứng ra một điện áp cao áp lên tới hàng nghìn Volt (kV). Đây chính là “hung thần” gây ra các vụ phóng điện hồ quang, nổ CT, dẫn đến tai nạn giật điện hoặc bỏng nặng, đe dọa trực tiếp đến tính mạng của người kỹ thuật đứng gần.

Bài viết này sẽ mổ xẻ chi tiết về hiện tượng dòng hỗn hợp AC+DC lớn, bóc tách những điểm mù công nghệ cùng nguy cơ tai nạn nguy hiểm của CT truyền thống, từ đó mở ra xu hướng chuyển đổi sang các giải pháp đo lường thế hệ mới an toàn và toàn diện hơn cho nhà máy của bạn.

Biến dòng là gì?

Cảm biến dòng điện là gì?

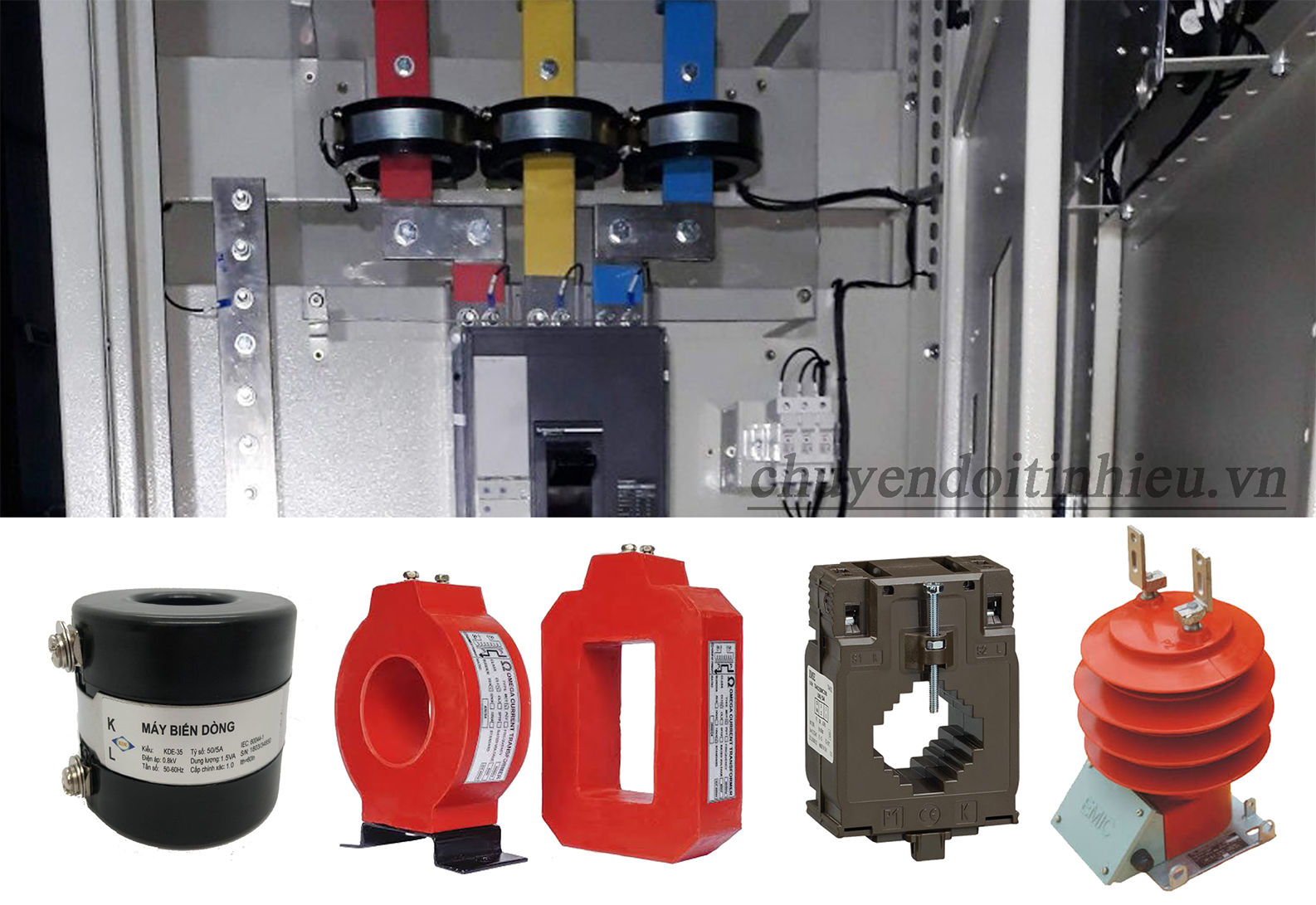

Biến dòng (CT) truyền thống: trung thành nhưng “kén ăn”

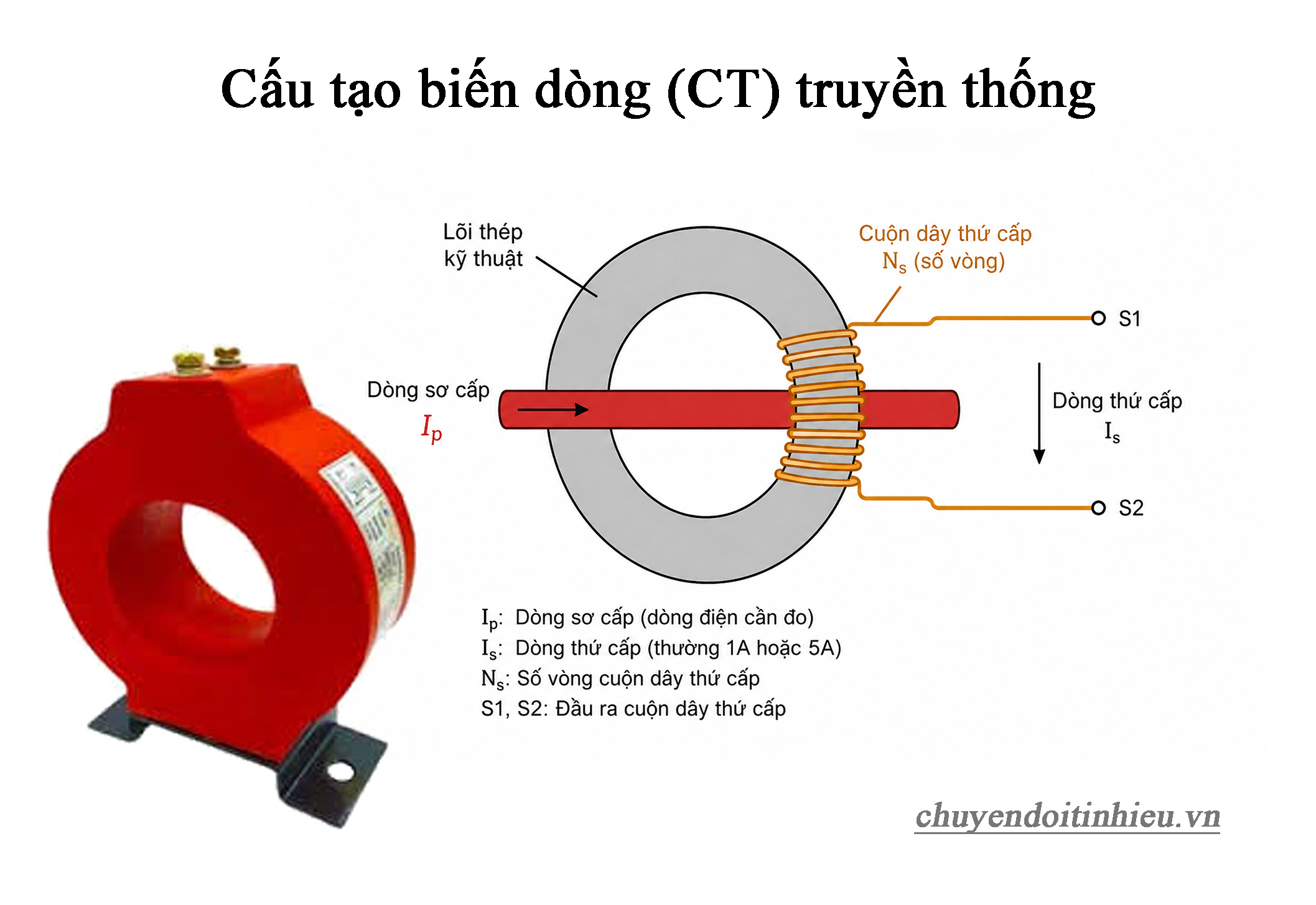

Biến dòng truyền thống (Current Transformer – CT) hoạt động hoàn toàn dựa trên nguyên lý cảm ứng điện từ. Dòng xoay chiều sơ cấp (Ip) chạy qua lõi thép tạo ra từ thông biến thiên, từ đó cảm ứng sang cuộn thứ cấp sinh ra dòng điện nhỏ hơn (Is, thường là 5A hoặc 1A) để đưa vào rơ-le hoặc đồng hồ.

⚠️ Điểm cốt lõi: CT truyền thống chỉ hiểu dòng xoay chiều (AC). Đối với nó, dòng một chiều (DC) phẳng lặng là một thứ hoàn toàn “vô hình” vì không tạo ra sự biến thiên từ thông để cảm ứng sang quận thứ cấp.

Bài toán 1: Khi dòng DC lọt vào hệ thống AC 300A

Mức dòng 300A là ngưỡng công nghiệp lớn (tương đương các hệ thống tải từ 150kW đến 200kW). Trên các tuyến cáp động lực của trạm sạc nhanh EV, hoặc thanh cái DC Link của biến tần VFD cỡ lớn, dòng điện không còn là sóng sin 50Hz thuần túy mà nó là dòng hỗn hợp có cả AC và DC:

• Một dòng DC tải lớn lên tới 300A.

• Bị lẫn các thành phần xoay chiều gợn sóng (AC Ripple) hoặc sóng hài bậc cao do các van bán dẫn (IGBT/Thyristor) đóng cắt liên tục.

Chuyện gì xảy ra nếu ta cố tình dùng CT truyền thống ở đây?

Dòng DC 300A sẽ tạo ra một từ trường khổng lồ cố định trong lõi thép, đẩy lõi thép của CT vào trạng thái bão hòa từ (hay còn gọi là no từ). Mà khi lõi thép đã bị “liệt”, nó không còn khả năng phản hồi chính xác thành phần dòng AC nữa.

• Hệ quả: Đồng hồ đo báo sai số lệch lạc, rơ-le bảo vệ bị “mù” không ngắt mạch khi có sự cố ngắn mạch, nguy cơ cháy nổ toàn trạm là rất cao.

Giải pháp thay thế: Công nghệ Hall Effect và Rogowski Coil

Để xử lý triệt để dòng hỗn hợp 300A này, các đơn vị thiết kế và lắp đặt bắt buộc phải chuyển hướng sang hai công nghệ hiện đại:

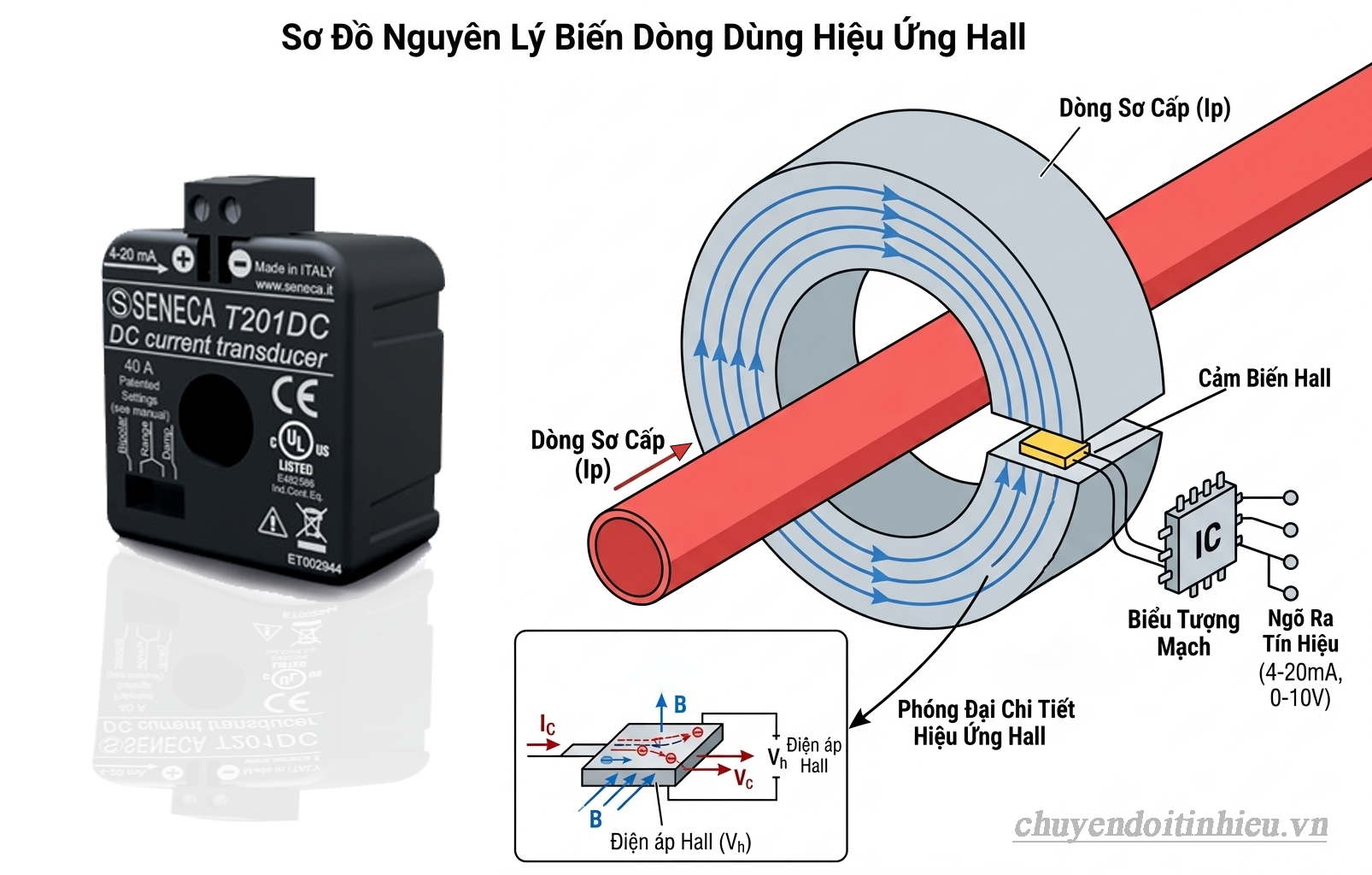

• Cảm biến hiệu ứng Hall (Hall Effect Sensor): Loại này sử dụng một linh kiện bán dẫn đặt trong khe hở của lõi từ để đo trực tiếp mật độ từ thông. Ưu điểm tuyệt đối là đo được cả AC, DC và dòng hỗn hợp từ 0Hz đến vài chục kHz. Dòng 300A hỗn hợp qua cảm biến Hall sẽ được bóc tách chính xác mà không sợ bị bão hòa.

Biến dòng 40A AC T201 SENECA

Biến dòng 40A DC T201DC SENECA

• Cuộn dây Rogowski (Rogowski Coil): Đây là một cuộn dây quấn trên lõi không khí (không có lõi thép). Vì không có lõi thép nên nó không bao giờ bị bão hòa từ, cực kỳ lý tưởng để đo thành phần AC tần số cao, xung dòng lớn ngay cả khi bị ngâm trong môi trường dòng DC 300A.

Đồng hồ đo công suất điện năng S711

Bài toán 2: nguy hiểm chí mạng khi vận hành CT truyền thống

Ở những hệ thống của bạn vẫn đang dùng CT truyền thống ở các nhánh AC thuần túy, đội ngũ thi công và vận hành vẫn luôn truyền tai nhau bài “đồng dao” mà bắt buộc phải nằm lòng sau:

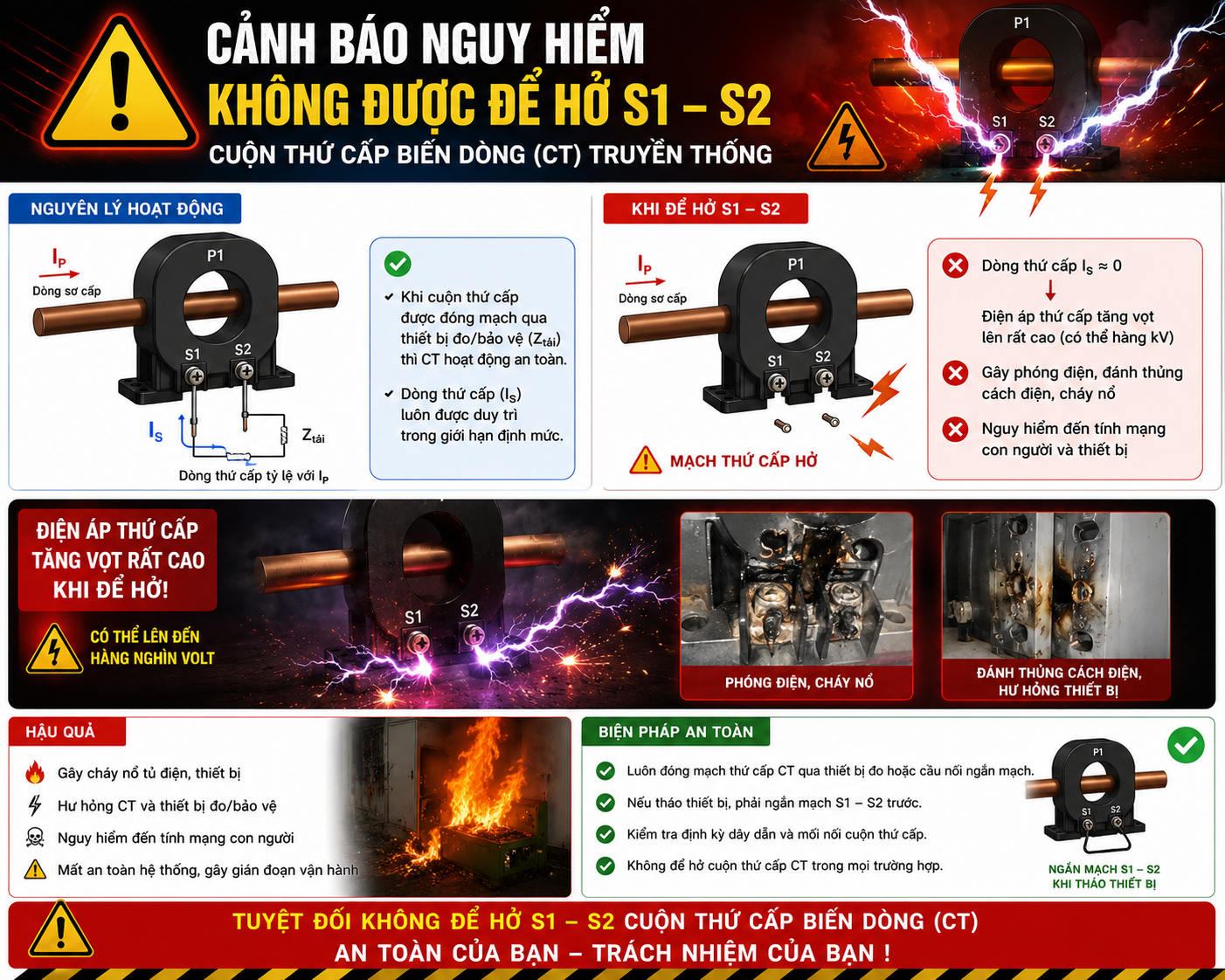

Tuyệt đối không để hở mạch thứ cấp (Open Secondary)

Đây là tai nạn kinh điển nhưng vẫn xảy ra ở nhiều nhà máy. Như mình có nhắc đến ở đầu bài viết đó là khi dòng 300A đang chạy ở mạch sơ cấp, nếu bạn tháo đồng hồ đo ra mà không ngắn mạch hai đầu dây thứ cấp (S1, S2) của CT lại, CT sẽ biến thành một máy tăng áp. Điện áp hai đầu đầu ra có thể vọt lên hàng ngàn Volt (kV).

• Nguy hiểm: Gây phóng điện đánh thủng cách điện, cháy tủ điện và giật điện cực kì nguy hiểm đến tính mạng kỹ thuật viên bảo trì.

Xu hướng chuyển đổi an toàn: cách ly tín hiệu

Để bảo vệ các thiết bị điều khiển trung tâm đắt tiền như PLC, máy tính công nghiệp (IPC) hoặc hệ thống SCADA khỏi nguy cơ xông điện cao áp từ mạch động lực, các kỹ sư hiện đại không bao giờ đấu nối trực tiếp tín hiệu thô về tủ điều khiển. Thay vào đó, hệ thống sẽ được thiết kế theo các cấp độ nâng cấp an toàn dưới đây:

Giải pháp cho nhánh AC thuần túy (CT cách ly hoặc Cuộn Rogowski)

Với các nhánh chỉ chạy dòng AC, nếu dùng thiết bị đo truyền thống sẽ tiềm ẩn nhiều rủi ro. Kỹ sư hiện đại thường ưu tiên 2 phương án chuyển đổi an toàn sau:

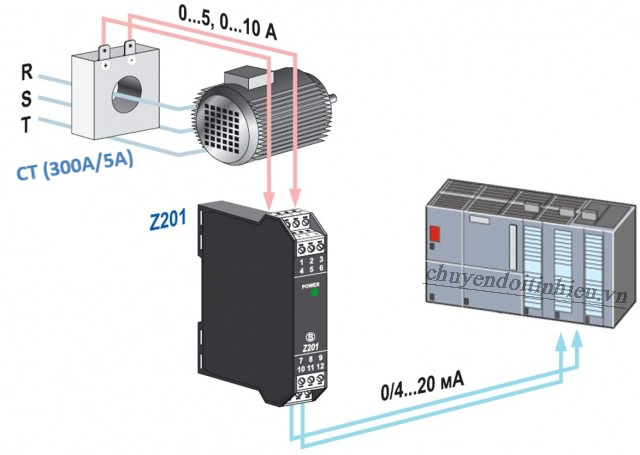

• Phương án A – CT truyền thống kết hợp Bộ chuyển đổi cách ly: Dòng 5A/1A từ CT thay vì kéo thẳng về PLC sẽ được đấu vào một Bộ chuyển đổi cách ly (Current Isolation Transmitter) gắn ngay tại tủ động lực. Bộ này sẽ chuyển đổi dòng 5A thành tín hiệu 4-20mA hoặc Modbus RTU an toàn trước khi truyền đi xa. Nếu có sự cố hở mạch hay quá tải, xung sét sẽ bị chặn đứng tại bộ chuyển đổi, bảo vệ an toàn cho PLC phía sau.

Bộ chuyển đổi tín hiệu Z201-H

Bộ chuyển đổi tín hiệu Z202-LP

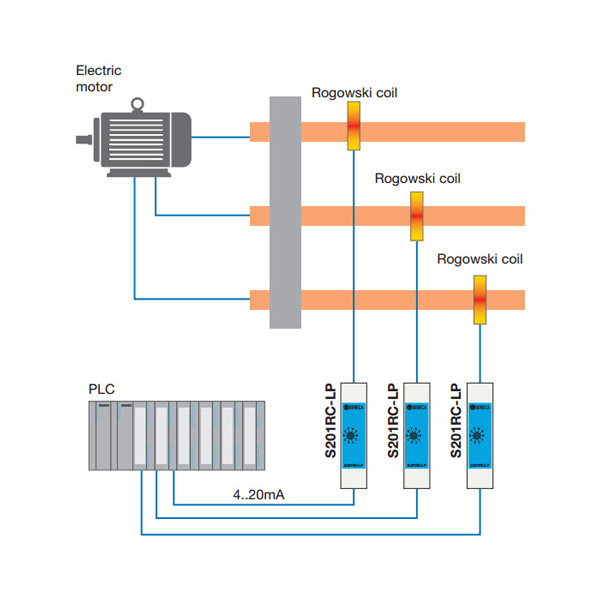

• Phương án B – Sử dụng Cuộn dây Rogowski (Rogowski Coil): Đây là lựa chọn cực tốt cho nhánh AC dòng lớn. Cuộn Rogowski là một vòng dây luồn lõi không khí (không có lõi thép).

  • Thi công siêu nhanh: Thân dây mềm, có khớp mở để quấn vòng quanh cáp động lực 300A giống như một chiếc vòng đeo tay, không cần tháo đầu cos, không cần cắt dây.

  • An toàn tuyệt đối: Vì không có lõi thép nên nó không bao giờ bị bão hòa từ bởi sóng hài AC. Đặc biệt, khi bị hở mạch thứ cấp, nó chỉ xuất ra điện áp vài milivolt (mV) dựa trên tốc độ biến thiên dòng điện (di/dt), hoàn toàn không vọt lên hàng kV gây phóng điện cháy nổ như CT truyền thống.

  • Đầu ra: Tín hiệu mV này sẽ đi qua một bộ tích hợp/chuyển đổi cách ly đi kèm để xuất ra chuẩn 4-20mA về PLC.

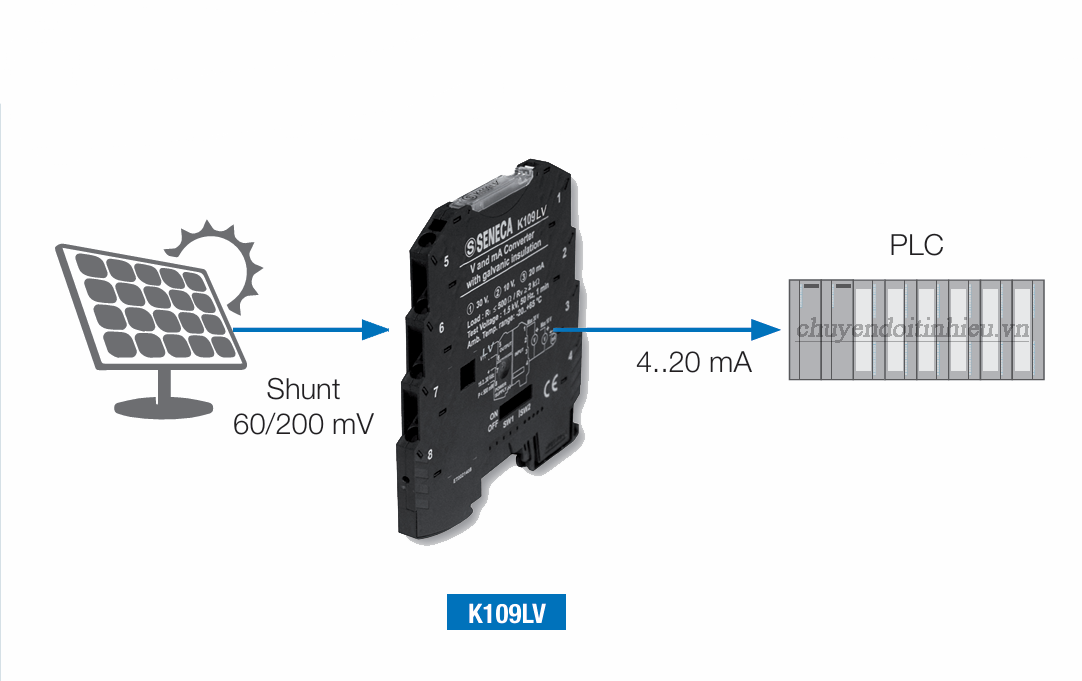

Mở rộng đo dòng hỗn hợp bằng Điện trở Shunt + Bộ chuyển đổi cách ly

Khi hệ thống xuất hiện dòng một chiều (DC) lớn hoặc dòng hỗn hợp AC+DC lên tới 300A (như trạm sạc EV, giàn pin năng lượng mặt trời), cả CT và cuộn Rogowski ở Cấp độ 1 đều bất lực (CT bị bão hòa, còn Rogowski thì bỏ qua hoàn toàn thành phần DC). Lúc này, phương án kinh điển, “ngon – bổ – rẻ” là Điện trở Shunt.

Bộ chuyển đổi tín hiệu Shunt K109LV

• Cách vận hành: Kỹ sư phải cắt đôi dây dẫn hoặc xẻ đôi thanh cái (busbar) để đấu nối tiếp một thanh điện trở Shunt (ví dụ mã Shunt 300A/75mV) vào giữa mạch để trích xuất ra một tín hiệu điện áp siêu nhỏ dạng milivolt (mV) chứa trọn vẹn cả AC và DC.

• Yêu cầu an toàn: Tín hiệu 75mV này bắt buộc phải đưa vào một Bộ chuyển đổi cách ly điện áp mV sang 4-20mA gắn trên DIN-rail để chặn điện áp cao nguy hiểm, chống nhiễu sóng hài trước khi đưa về PLC.

• Điểm trừ thực tế: Đo rất chuẩn nhưng thi công cực khổ, phải dừng máy để cắt cáp và phải siết bu-lông bằng cờ-lê lực thật chuẩn để tránh nguy cơ sinh nhiệt gây cháy tủ điện.

Giải pháp tối ưu nhất cho dòng hỗn hợp – Cảm biến AC/DC Hall Effect

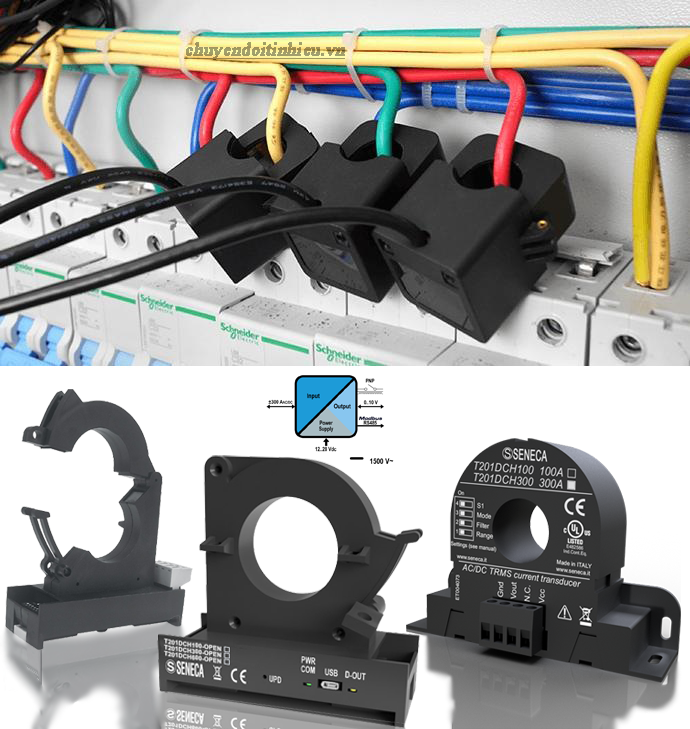

Nếu hệ thống yêu cầu một giải pháp vừa đo được dòng hỗn hợp AC+DC 300A, có sẵn mạch cách ly an toàn, lại vừa muốn thi công nhanh (không cắt dây như Shunt) thì Cảm biến dòng điện tích hợp dựa trên hiệu ứng Hall như mã T203DCH (Seneca – Ý) là câu trả lời hoàn hảo.

• Thiết kế thông minh (Through-Hole): T203DCH là một module gắn DIN-rail với một lỗ luồn dây lớn ở giữa (có cả phiên bản split-core). Bạn hoàn toàn không cần cắt đôi sợi dây như điện trở Shunt mà chỉ cần cúp điện, tháo một đầu cos của sợi cáp động lực 300A ra, xỏ dây xuyên qua tâm cảm biến, rồi bắt lại đầu cos vào vị trí cũ.

Cảm biến dòng điện 300A AC DC TRMS Bipolar T201DCH300-LP

Cảm biến dòng điện AC DC TRMS ra Modbus T201PM

• Đo lường lưỡng cực toàn diện: Nhờ công nghệ cảm biến Hall (đo trực tiếp mật độ từ thông), T203DCH đo chính xác cả dòng AC, DC, dòng hỗn hợp, dòng ngược (True RMS) lên tới 300A mà không bao giờ gặp hiện tượng bão hòa từ.

• Tích hợp All-in-one & Cách ly 3 kV: Bản thân nó tích hợp sẵn mạch điện tử bên trong để xuất thẳng tín hiệu 4-20mA (Loop-powered) hoặc 0-10V an toàn về PLC. Khoảng cách vật lý khi xỏ dây qua lỗ giúp thiết bị có khả năng cách ly chống xung sét giữa mạch động lực và mạch tín hiệu lên tới 3.000 V (3 kV).

💡 Lợi ích: Nếu xảy ra sự cố hở mạch, quá dòng hoặc sét đánh ở phía động lực, sự cố chỉ dừng lại và phá hủy bộ chuyển đổi tín hiệu (giá rẻ), hoàn toàn không thể phá hỏng hoặc xông điện cao áp vào hệ thống PLC/Điều khiển trung tâm (giá hàng trăm triệu), đảm bảo an toàn tuyệt đối cho người vận hành.

Lời kết

Tóm lại, nếu muốn tiết kiệm và bền bỉ thực chiến thì dùng CT truyền thống cho dòng 300A AC thuần, và điện trở Shunt cho dòng có lẫn DC. Còn nếu đo dòng 300A an toàn hơn thì có thể dùng thêm bộ cách ly tín hiệu cho cuộn Rogowski, điện trở Shunt, hoặc đơn giản nhất là dùng cảm biến dòng điện, chi phí sẽ hơi cao hơn CT truyền thống nhưng bù lại sẽ thuận tiện và an toàn hơn rất nhiều.

Hy vọng bài viết có thể giúp các bạn kỹ sư công trình, các bạn kỹ thuật bảo trang bị thêm kiến thức sử dụng thiết bị cũng như an toàn vận hành cho bản thân mình khi làm việc thực tế.

Cảm ơn các bạn đã đọc bài viết, nếu có nhu cầu tham khảo thêm thông tin về Cảm biến dòng điện, Bộ chuyển đổi cách ly tín hiệu hoặc sản phẩm an toàn khác vui lòng liên hệ chúng tôi.
