Muốn chọn cảm biến radar đo mức, không nên chỉ nhìn vào chiều cao của bồn hoặc silo. Môi chất, khoảng cách đo thực tế, bụi, bọt, vật cản, nhiệt độ và tín hiệu đưa về PLC đều có thể làm thay đổi model phù hợp.

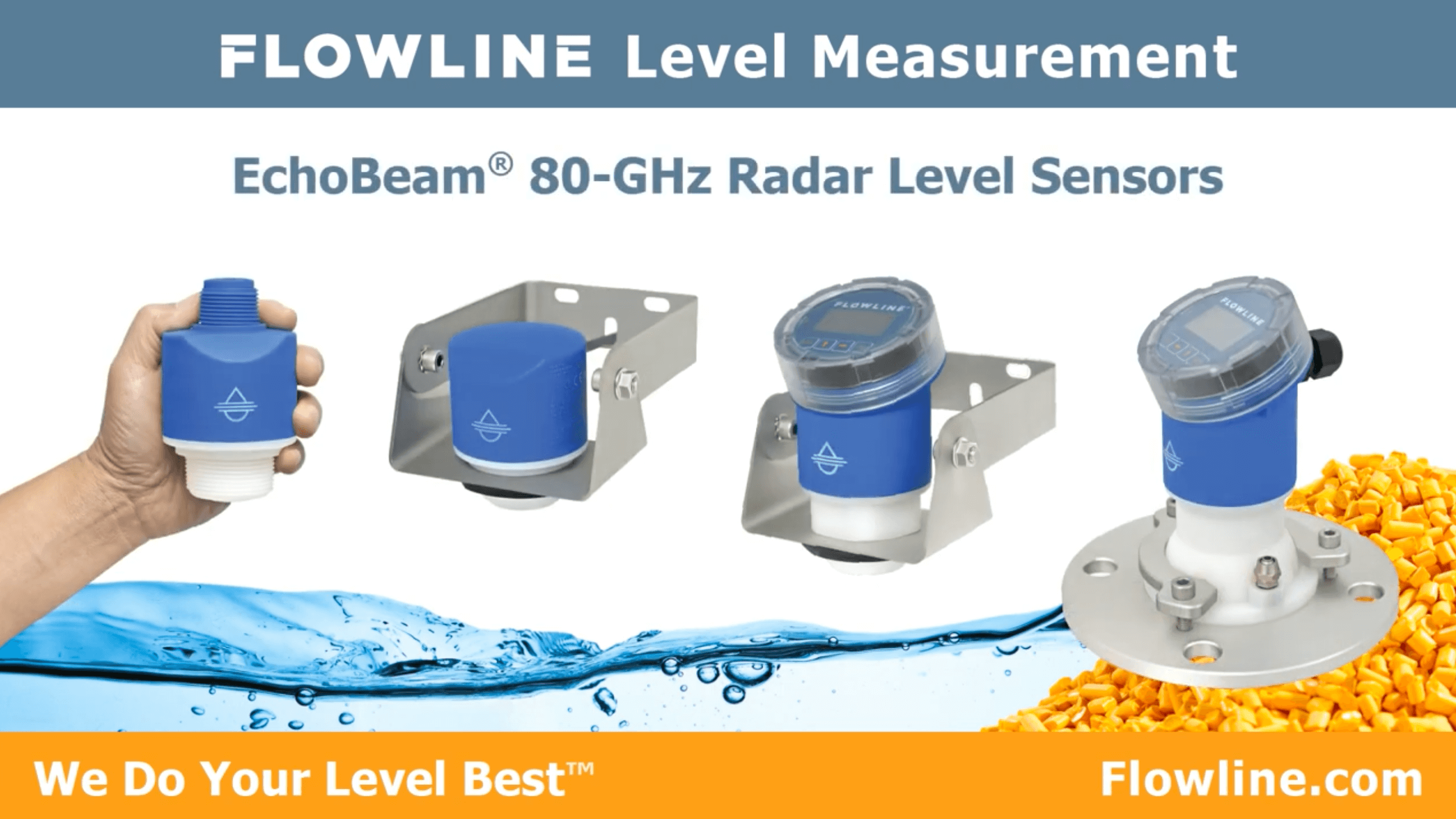

Bài viết này so sánh cảm biến radar Flowline EchoBeam LR80, LR81, LR83 và LR85 theo từng điều kiện ứng dụng. Nếu cần xem lại nguyên lý đo, bạn có thể tham khảo bài cảm biến radar là gì.
Chọn nhanh:
- LR80: bồn chất lỏng đến 10 m hoặc thùng chất rắn đến 5 m, chỉ cần 4-20 mA.
- LR81: đo đến 30 m/15 m, cần IP68 dạng cáp, HART, Modbus hoặc SDI-12.
- LR83: cùng khoảng đo với LR81 nhưng có màn hình, nút cài đặt và chịu nhiệt đến 100°C.
- LR85: bồn đến 120 m, silo đến 60 m hoặc ứng dụng khó cần tia phát 4°.
Điểm cần nhớ: Khoảng đo tối đa được Flowline công bố với chất lỏng có hằng số điện môi từ 10 và ít khuấy động; chất rắn có hằng số điện môi từ 6 và lượng bụi phù hợp. Cảm biến có thể đo môi chất với hằng số điện môi từ 1,6, nhưng không nên mặc định vẫn đạt khoảng đo tối đa.
Bảng so sánh cảm biến radar Flowline LR80, LR81, LR83 và LR85
| Thông số | LR80 | LR81 | LR83 | LR85 |
|---|---|---|---|---|
| Phạm vi đo chất lỏng | 10 m | 30 m | 30 m | 120 m |
| Phạm vi đo chất rắn | 5 m | 15 m | 15 m | 60 m |
| Độ chính xác | ±5 mm | ±2 mm | ±2 mm | ±2 mm |
| Góc chùm tia (Beam Angle) | 8° | 8° | 6° | 4° |
| Tín hiệu đầu ra | 4-20 mA | 4-20 mA + HART / Modbus / SDI-12 | 4-20 mA + HART / Modbus | 4-20 mA + HART / Modbus |
| Màn hình LCD | Không | Không | Có | Có |
| Cấu hình | App LevelTap (Bluetooth) | App LevelTap | App LevelTap + nút bấm | App LevelTap + nút bấm |
| Kết nối | Cáp | Cáp | Ống conduit | Ống conduit |
| Nhiệt độ quá trình | -40 → 60°C | -40 → 80°C | -40 → 100°C | -40 → 120°C |
| Vật liệu anten | PVDF | PVDF | PVDF | PFA |
| Phân loại | General Purpose | GP / Intrinsically Safe | GP / Intrinsically Safe | GP / Intrinsically Safe |
| Ứng dụng chính | Bồn nhỏ, day tank, sump | Bồn trung bình, lift station | Bồn khó, silo vừa | Silo cao, bồn lớn, môi trường khắc nghiệt |
Các giá trị trên được đối chiếu từ trang kỹ thuật chính hãng của Flowline LR80, LR81, LR83 và LR85.
Cả bốn model đều dùng radar FMCW 80 GHz, có vùng mù danh định 0 mm và hỗ trợ cấu hình qua ứng dụng LevelTap™. Tuy nhiên, vùng mù 0 mm không có nghĩa có thể bỏ qua chiều cao cổ bồn, điểm đầy tối đa hoặc vật cản ngay trước anten.
Phân tích chi tiết từng model

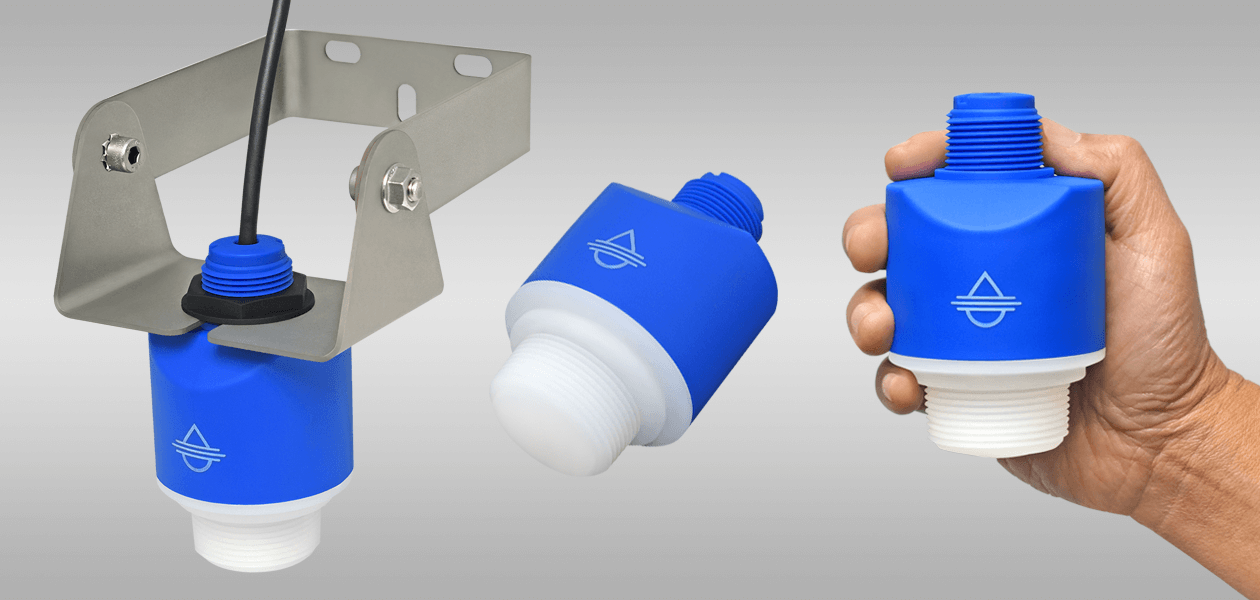

Flowline LR80 – Model cơ bản, giá tốt nhất
- Phạm vi đo: 10 m (lỏng) / 5 m (rắn)
- Chỉ có tín hiệu 4-20mA
- Cấu hình hoàn toàn qua app LevelTap™ (Bluetooth)
- Phù hợp: bồn chứa nhỏ, day tank, IBC, sump, open channel đơn giản
Khi nào chọn LR80? Khi ngân sách hạn chế và ứng dụng không đòi hỏi HART/Modbus hay khoảng cách lớn.

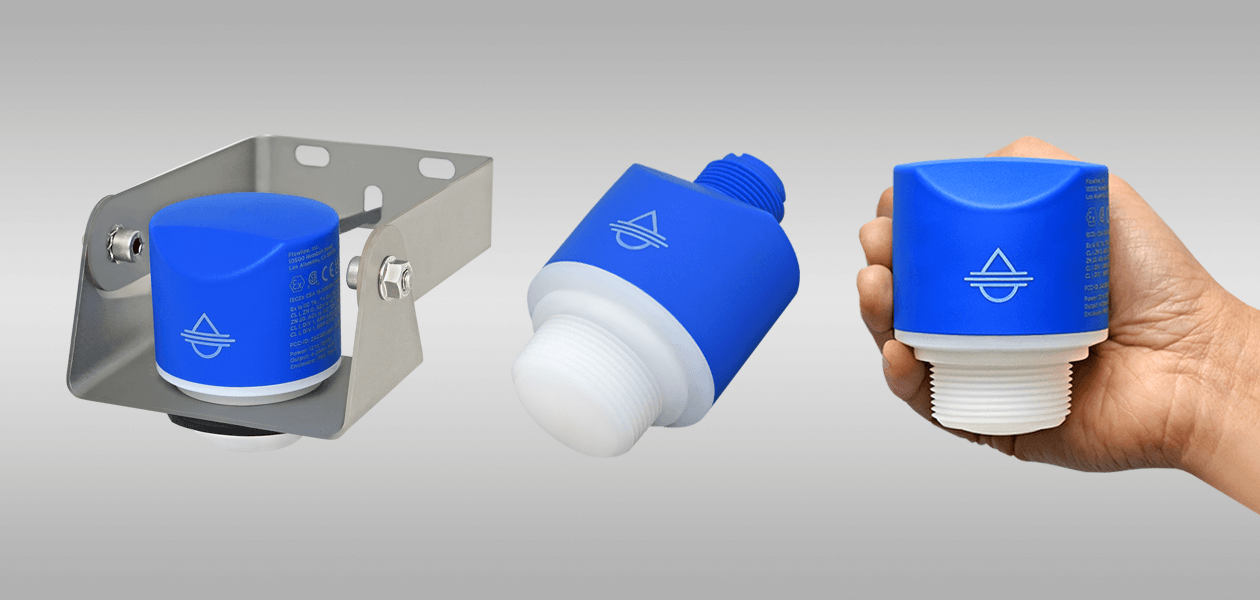

Flowline LR81 – Phiên bản nâng cấp linh hoạt nhất
- Phạm vi đo tăng lên 30 m (lỏng) / 15 m (rắn)
- Hỗ trợ 4-20mA + HART 7 / Modbus / SDI-12
- Có thể chọn Intrinsically Safe
- Vẫn dùng cáp, cấu hình qua app
Khi nào chọn LR81? Cần tín hiệu số (HART/Modbus) hoặc khoảng đo lớn hơn LR80 nhưng vẫn muốn giá hợp lý.

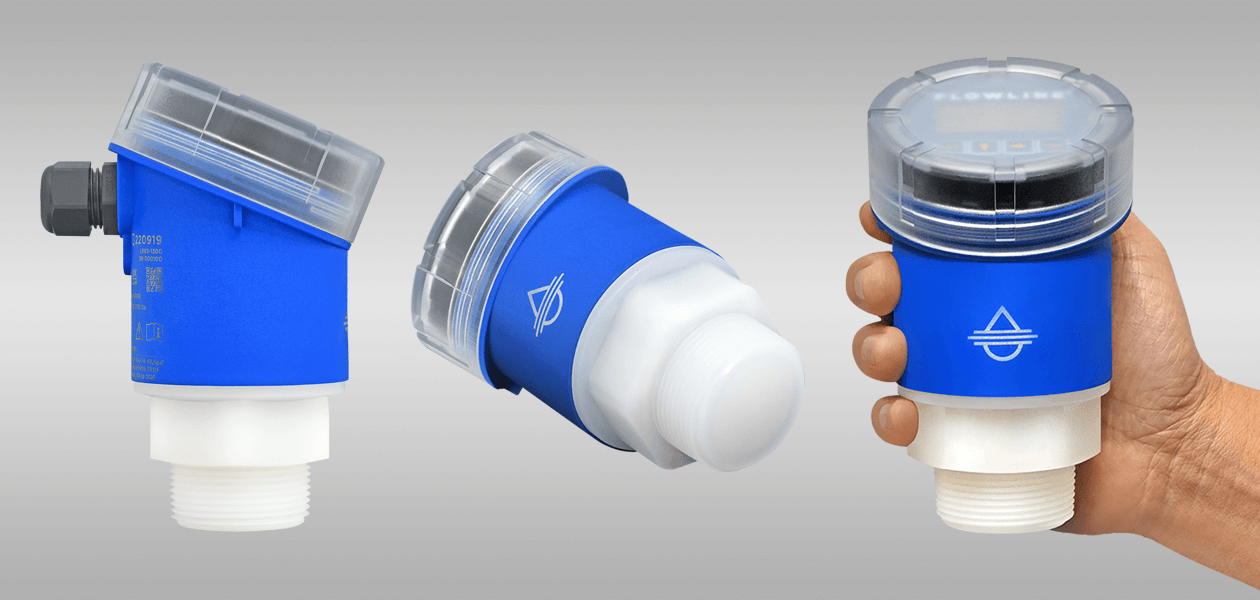

Flowline LR83 – Có màn hình + góc chùm hẹp hơn
- Góc chùm 6° (hẹp hơn LR80/LR81) → ít nhiễu hơn khi lắp trong không gian hẹp
- Có màn hình LCD + nút bấm cấu hình tại chỗ
- Kết nối conduit (chịu môi trường tốt hơn cáp)
- Nhiệt độ lên đến 100°C
Khi nào chọn LR83? Cần màn hình xem trực tiếp, môi trường khắc nghiệt hơn hoặc không muốn dùng điện thoại để cấu hình.

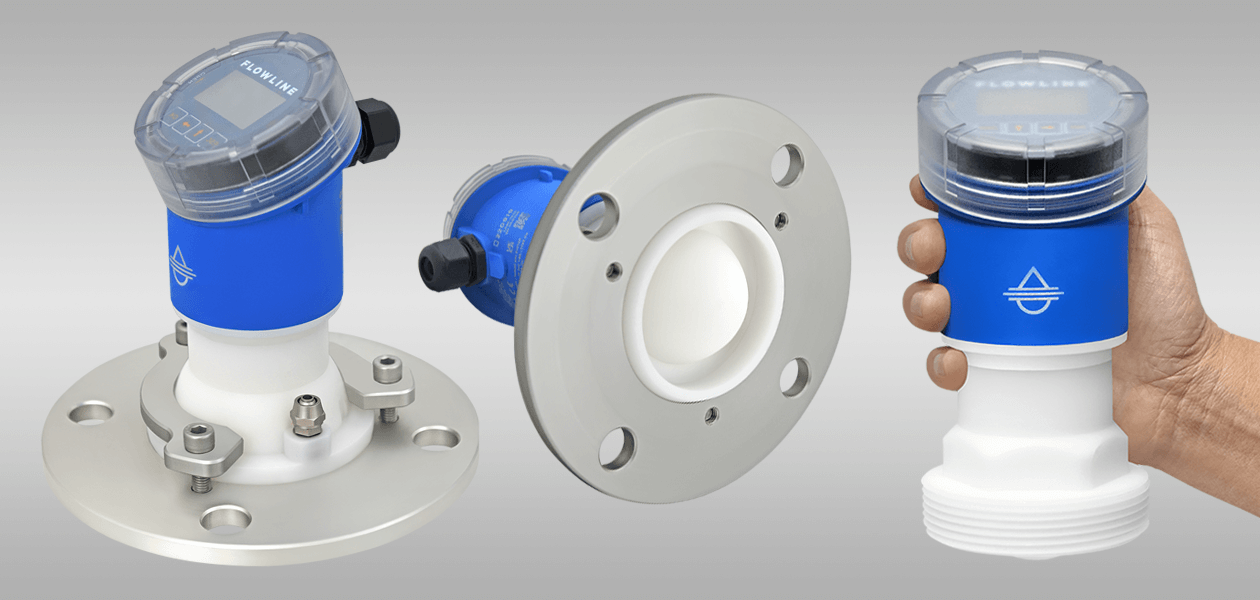

Flowline LR85 – Model cao cấp nhất
- Phạm vi đo cực lớn: 120 m (lỏng) / 60 m (rắn)
- Góc chùm chỉ 4° → tập trung năng lượng mạnh, đo được silo cao, bụi nhiều, dielectric thấp
- Anten PFA (chống ăn mòn tốt hơn PVDF)
- Có màn hình + nút bấm, hỗ trợ Intrinsically Safe
- Nhiệt độ lên đến 120°C
Khi nào chọn LR85? Silo cao, bồn chứa lớn, môi trường bụi nhiều, nhiệt độ cao hoặc yêu cầu độ tin cậy tối đa.
Hướng dẫn chọn model nhanh theo nhu cầu
- Bồn ≤ 10 m, đơn giản, chỉ cần 4-20 mA → LR80
- Cần HART/Modbus hoặc đo đến 30 m → LR81
- Cần màn hình + chịu nhiệt tốt hơn → LR83
- Silo cao / bụi nhiều / khoảng cách lớn → LR85
Bảy thông tin cần chốt trước khi đặt model
- Môi chất: chất lỏng hay chất rắn, tên hóa chất hoặc vật liệu và hằng số điện môi nếu có.
- Khoảng đo thực tế: khoảng cách từ mặt anten đến điểm thấp nhất cần đọc.
- Điều kiện bề mặt: khuấy, bọt, hơi đối với chất lỏng; bụi, góc nghỉ và dòng nạp đối với chất rắn.
- Không gian lắp: đường kính bồn, kích thước cổ lắp, cánh khuấy, giằng silo và các vật cản.
- Nhiệt độ và áp suất: phải đối chiếu theo đúng phiên bản và kiểu kết nối.
- Phân loại khu vực: thông thường, an toàn nội tại hoặc yêu cầu chống bụi bằng vỏ.
- Tín hiệu điều khiển: 4–20 mA/HART, Modbus RS485 hoặc SDI-12 cùng nguồn cấp và thiết bị nhận.
Lưu ý: LR80, LR81 và LR83 sử dụng kết nối quá trình 1 1/2 inch NPT hoặc G theo phiên bản. LR85 dùng kết nối lớn hơn như 3 inch NPT, M80x3 hoặc mặt bích gimbal. Cần đối chiếu bản vẽ cổ bồn và yêu cầu đường kính ống nối tối thiểu trong manual trước khi chốt mã.
Lưu ý khi lắp đặt và đấu tín hiệu
Tránh dòng nạp và vật cản
Không đặt anten ngay trên dòng nạp, quá sát thành bồn, phía trên cánh khuấy hoặc hướng trực tiếp vào kết cấu kim loại.
Với silo có mặt vật liệu nghiêng, cần điều chỉnh hướng anten để tín hiệu phản xạ quay lại cảm biến ổn định. LR85 dạng mặt bích gimbal thuận lợi hơn khi cần chỉnh góc.
Chọn đúng ngõ ra ngay khi đặt hàng
Các giao thức là biến thể đặt hàng, không xuất đồng thời trên cùng một thiết bị:
- LR80: 4-20 mA.
- LR81: 4-20 mA/HART, Modbus RS485 hoặc SDI-12.
- LR83: 4-20 mA/HART hoặc Modbus RS485.
- LR85: 4-20 mA/HART hoặc Modbus RS485.
Khi sử dụng ngõ ra dòng, cần kiểm tra nguồn vòng lặp, tải, cực tính và kiểu ngõ vào của PLC. Có thể xem thêm hướng dẫn nối dây tín hiệu 4–20 mA active và passive.
Những lỗi chọn cảm biến radar thường gặp
- Lấy khoảng đo chất lỏng để chọn radar cho chất rắn.
- Chọn model sát giới hạn mà không dự phòng cho bụi, bọt hoặc phản xạ yếu.
- Xem LR81 và LR83 giống nhau vì cùng đo 30 m/15 m.
- Chọn đúng dòng nhưng sai giao thức, ren kết nối hoặc hướng cáp.
- Mặc định LR85 đạt 60 m trong mọi silo nhiều bụi.
- Không kiểm tra áp suất của LR85 dạng ren và dạng mặt bích gimbal.
- Chốt mã trước khi có kích thước cổ lắp, vị trí dòng nạp và vật cản.
FAQ – Câu hỏi thường gặp
Cảm biến radar Flowline 80 GHz có bị ảnh hưởng bởi bọt, hơi, bụi không?
Rất ít bị ảnh hưởng. Công nghệ FMCW 80 GHz có tỷ lệ tín hiệu/nhiễu cao, đo tốt trong điều kiện bọt, hơi, bụi và dielectric thấp (≥ 1.6).
Có thể cấu hình mà không cần mở nắp bồn không?
Có. Tất cả model đều hỗ trợ cấu hình qua app LevelTap bằng Bluetooth từ khoảng cách đến 8 m.
LR80 và LR81 khác nhau chủ yếu ở điểm nào?
Phạm vi đo (10 m vs 30 m), độ chính xác (±5 mm vs ±2 mm) và tùy chọn tín hiệu số (HART/Modbus).
Chuyendoitinhieu.vn có hỗ trợ tư vấn chọn model và báo giá không?
Có. Bạn có thể liên hệ ngay để được kỹ sư tư vấn miễn phí theo đúng điều kiện thực tế của nhà máy.
Bạn đang cần chọn cảm biến radar Flowline?
Gửi thông số bồn (chiều cao, môi chất, tín hiệu cần) để nhận tư vấn + báo giá nhanh trong ngày.
Chuyendoitinhieu.vn sẽ hỗ trợ đối chiếu khoảng đo, góc phát, kết nối cơ khí, tín hiệu và mã đặt hàng phù hợp.
