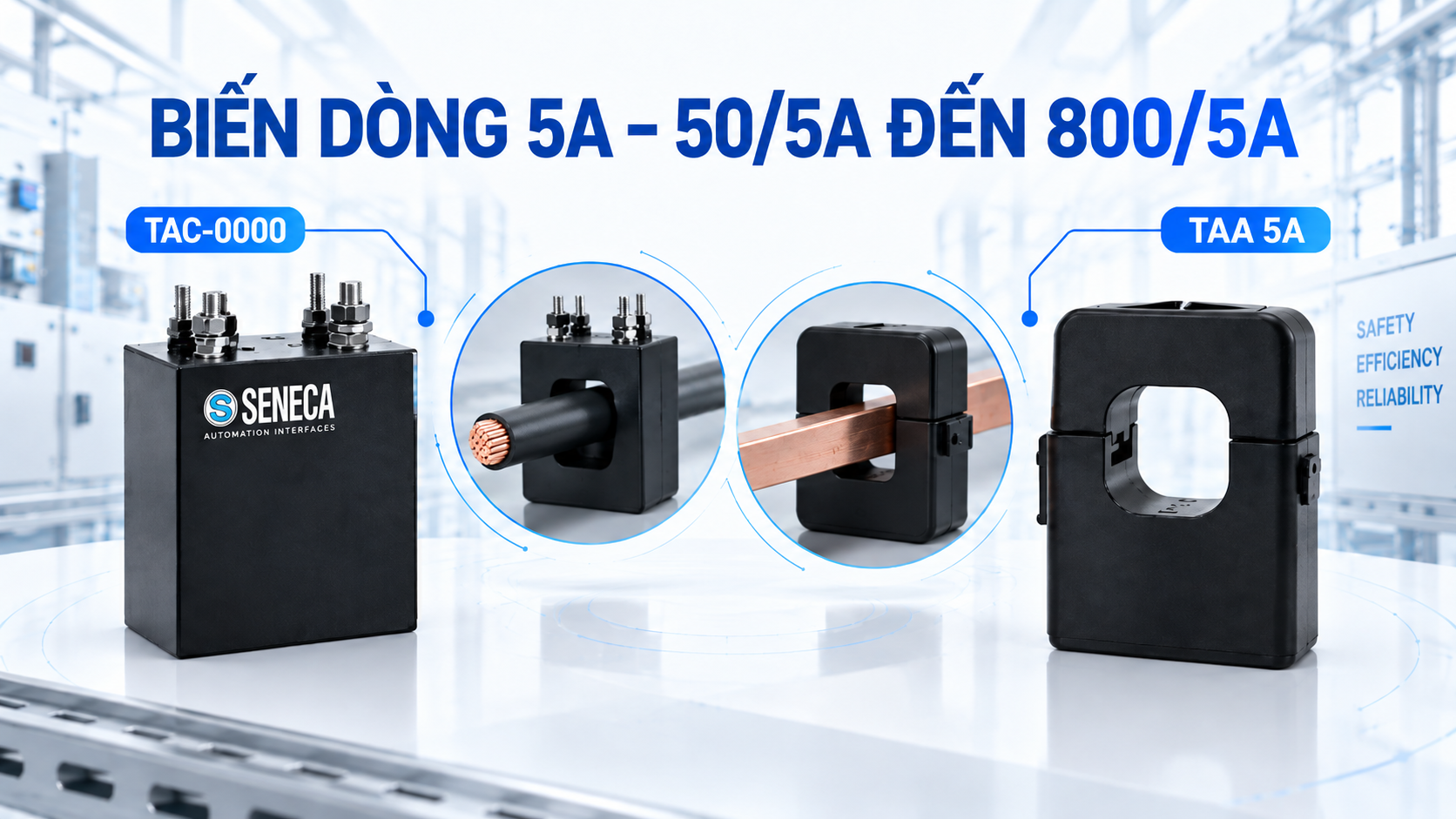

Biến dòng 5A – CT 50/5A đến 800/5A cho đo lường điện

Biến dòng 5A được sử dụng khi ampe kế, công tơ, power meter, relay bảo vệ hoặc bộ chuyển đổi dòng điện có đầu vào CT thứ cấp 5A. Tùy dòng tải, kỹ sư có thể cần biến dòng 50/5A, 100/5A, 300/5A, 600/5A hoặc một tỷ số khác phù hợp với hệ thống.

Tuy nhiên, chọn đúng biến dòng 5A không chỉ là nhìn dòng tải rồi chọn một tỷ số gần nhất. Cần kiểm tra đồng thời dòng vận hành thực tế, khả năng quá tải, kích thước cáp hoặc thanh cái, kiểu lõi kín/lõi mở, cấp chính xác, burden VA và thiết bị nhận tín hiệu phía sau. Một CT đúng tỷ số nhưng dây không xuyên được cửa sổ vẫn là một lựa chọn sai.

Biến dòng 5A là gì?

Biến dòng 5A là cách gọi nhóm current transformer có dòng thứ cấp danh định 5A. Con số 5A không phải là dòng lớn nhất mà CT có thể đo ở phía sơ cấp. Dòng sơ cấp phụ thuộc tỷ số của từng biến dòng.

Ví dụ, biến dòng 100/5A có dòng sơ cấp danh định 100A và dòng thứ cấp danh định 5A. Biến dòng 300/5A có dòng sơ cấp 300A và vẫn đưa về 5A ở phía thứ cấp.

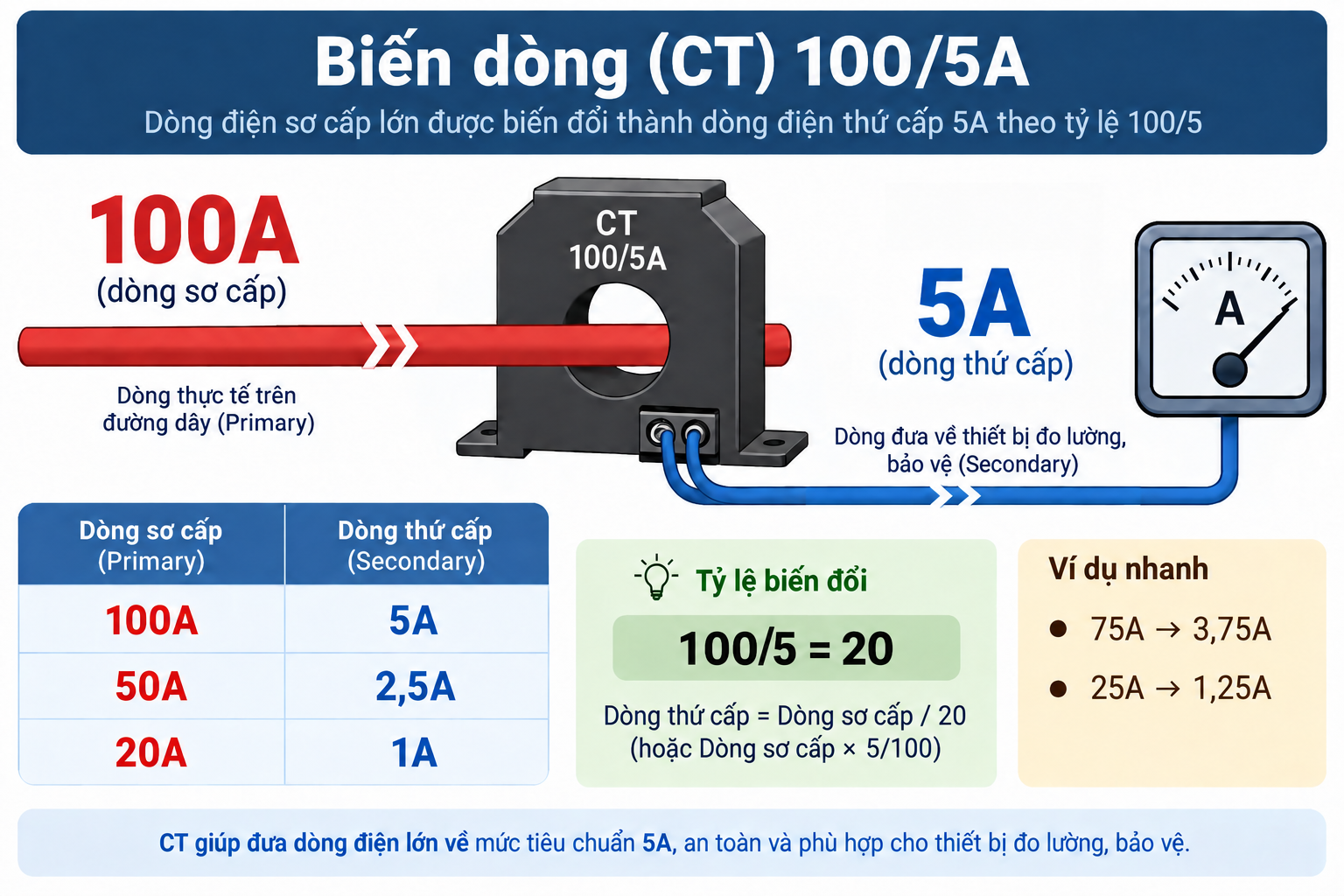

Biến dòng 100/5A nghĩa là gì?

Với CT 100/5A:

100A sơ cấp → 5A thứ cấp

Tỷ số biến đổi là:

100 : 5 = 20 : 1

Trong điều kiện lý tưởng, nếu dòng sơ cấp bằng 20A thì dòng thứ cấp xấp xỉ 1A; 50A sơ cấp tương ứng khoảng 2,5A; khi dòng sơ cấp đạt 100A thì thứ cấp đạt 5A.

Phần này chỉ cần hiểu tỷ số để chọn thiết bị. Nếu cần tìm hiểu sâu hơn về cấu tạo, nguyên lý điện từ, P1/P2, S1/S2 và các loại CT, xem bài biến dòng là gì.

Chọn biến dòng 50/5A, 100/5A đến 800/5A như thế nào?

Tỷ số của biến dòng 5A nên bám theo dòng làm việc thực tế và phạm vi vận hành của tải. Không nên chọn CT càng lớn càng tốt vì khi dòng thực tế chỉ sử dụng một phần rất nhỏ thang đo, khả năng khai thác phép đo có thể không tối ưu.

CT 50/5A đến 150/5A

Biến dòng 50/5A phù hợp các nhánh tải có dòng làm việc nằm trong vùng tương ứng với CT 50A. Với Seneca TAC-3010 lõi kín, hãng hiện có các phiên bản 50/5A, 60/5A, 100/5A và 150/5A.

Biến dòng 100/5A là tỷ số khá phổ biến trong tủ điện công nghiệp. Tuy nhiên cùng tỷ số 100/5A có thể xuất hiện ở nhiều kích thước CT khác nhau. Khi đó cần chọn thân CT dựa trên đường kính dây, kích thước thanh cái, kiểu lắp và yêu cầu đo lường thay vì chỉ dựa vào tỷ số.

Biến dòng 150/5A phù hợp hơn khi dòng tải đã vượt vùng sử dụng hợp lý của CT 100/5A. Với dây hoặc thanh cái nhỏ và tủ mới, TAC-3010 là một hướng đáng đánh giá.

CT 200/5A đến 400/5A

Khi dòng tải tăng lên khoảng 200–400A, kích thước cơ khí bắt đầu trở thành yếu tố rất quan trọng. Biến dòng 200/5A hoặc biến dòng 300/5A có thể đúng về tỷ số nhưng vẫn không lắp được nếu cửa sổ CT nhỏ hơn cáp hoặc thanh cái thực tế.

Đặc biệt với biến dòng 300/5A, nên hỏi trước kích thước dây hoặc thanh cái. Seneca TAA lõi mở có các series hỗ trợ tỷ số 300/5A, phù hợp cho những hệ thống đã đi dây và cần kẹp CT quanh dây hiện hữu.

Ở mức biến dòng 400/5A, cả lựa chọn lõi kín và lõi mở đều có thể phù hợp tùy cấu hình. Đây là vùng mà việc kiểm tra cửa sổ 20×30 mm, 32 mm, 50×80 mm hoặc kích thước tương đương trở nên quan trọng hơn nhiều.

CT 500/5A đến 800/5A

Với biến dòng 500/5A, 600/5A và 800/5A, hệ thống thường sử dụng cáp lớn hoặc thanh cái. Không nên chốt model trước khi biết chính xác kích thước phần dẫn điện cần xuyên qua CT.

Seneca TAC-4010 lõi kín có các phiên bản 500/5A, 600/5A và 800/5A, cửa sổ cho cáp đến Ø32 mm hoặc thanh cái 40×10 mm. Nếu tủ đã vận hành hoặc kích thước lớn hơn, có thể chuyển sang TAA lõi mở với cửa sổ lớn hơn.

Ở các hệ thống dòng rất lớn, nhiều thanh cái hoặc không gian lắp CT cứng không thuận lợi, nên so sánh thêm giải pháp Rogowski thay vì cố sử dụng một CT truyền thống.

Bảng chọn nhanh tỷ số biến dòng 5A

Bảng tỷ số biến dòng 5A và dòng thứ cấp

Dòng thứ cấp của CT thay đổi tỷ lệ với dòng sơ cấp trong vùng làm việc quy định. Có thể dùng công thức đơn giản:

I₂ = I₁ × 5 / Iđm

Trong đó I₁ là dòng sơ cấp thực tế, I₂ là dòng thứ cấp và Iđm là dòng sơ cấp danh định của CT.

Ví dụ với biến dòng 300/5A, nếu dòng thực tế đang là 180A:

I₂ = 180 × 5 / 300 = 3A

Thiết bị phía sau sẽ nhận khoảng 3A tương ứng với 180A ở phía sơ cấp, với điều kiện toàn bộ hệ thống đo và cấu hình tỷ số được thực hiện đúng.

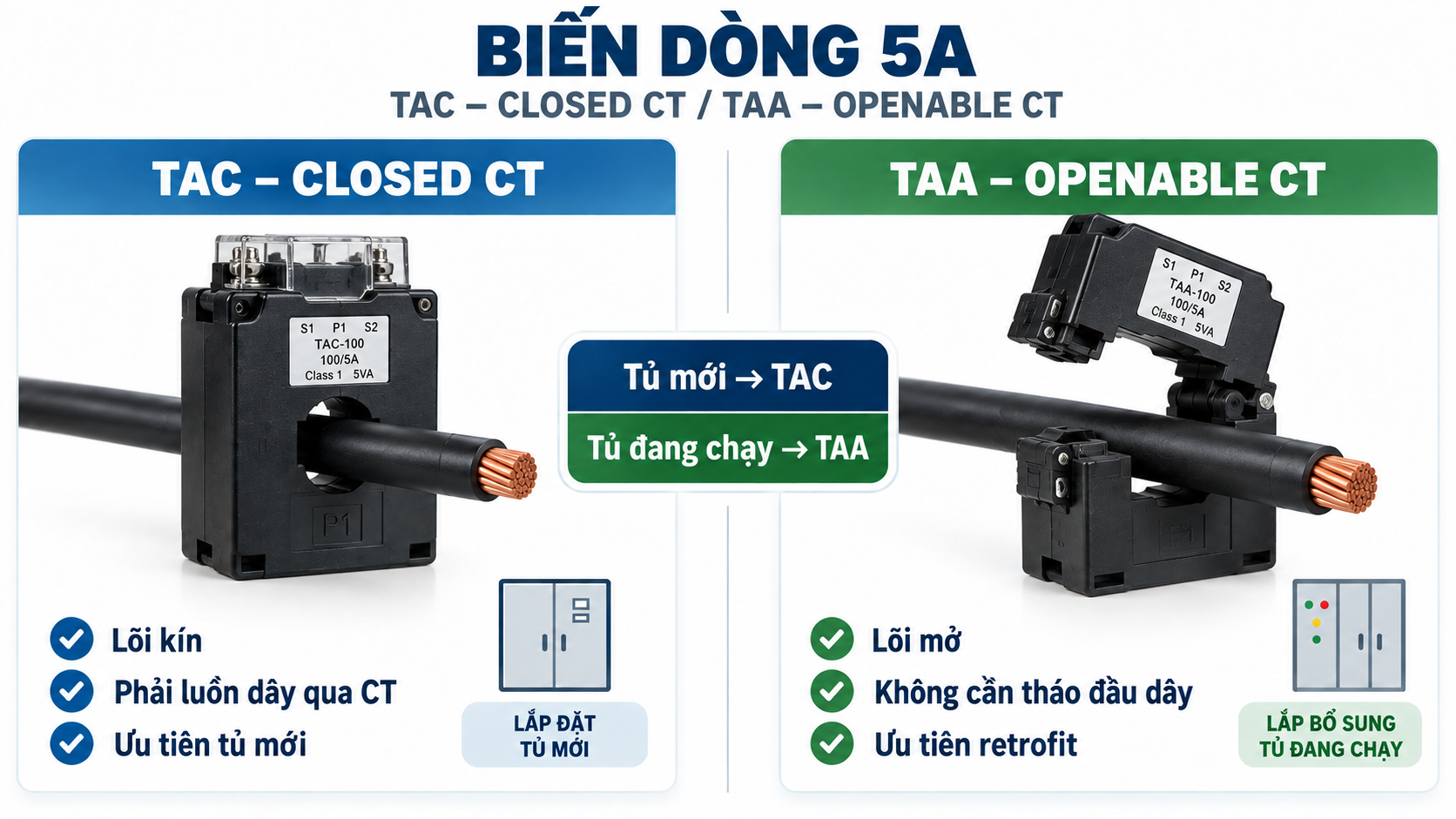

Biến dòng 5A lõi kín TAC hay lõi mở TAA?

Seneca chia dòng CT 5A thành nhiều kích thước khác nhau. Trong thực tế, cách chọn đơn giản nhất là xác định hệ thống đang ở giai đoạn thi công mới hay retrofit.

Seneca TAC – CT lõi kín cho tủ mới

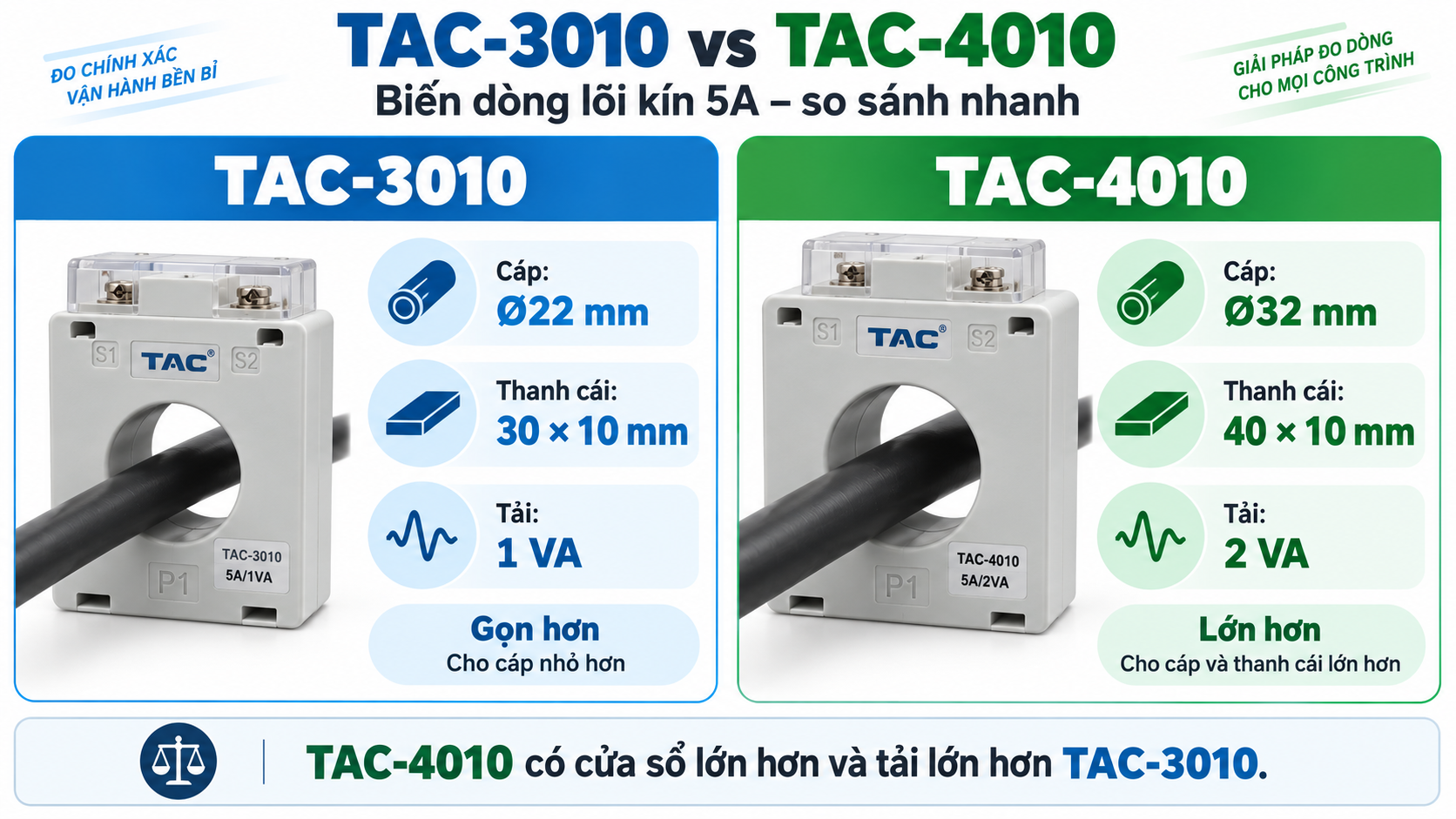

Seneca TAC là biến dòng lõi kín. Dây dẫn hoặc thanh cái phải được luồn qua cửa sổ CT. Kiểu này phù hợp nhất khi tủ điện đang lắp mới hoặc có thể tháo đầu cáp.

Như vậy, không phải cứ cần biến dòng 300/5A là chọn TAC-4010. Tỷ số 300/5A cần chuyển sang series có order code phù hợp, chẳng hạn nhóm TAA lõi mở.

Seneca TAA – CT lõi mở cho retrofit

Seneca TAA là biến dòng lõi mở. Phần lõi có thể mở ra, đặt quanh một dây dẫn hiện hữu rồi đóng lại mà không cần tháo đầu cáp.

Ví dụ TAA-2030 có cửa sổ 20×30 mm với các tỷ số từ 100/5A đến 400/5A tùy phiên bản. TAA-5080 có cửa sổ 50×80 mm và phục vụ các mức dòng cao hơn như 250/5A đến 800/5A tùy order code.

Do đó, khi tủ đã chạy và yêu cầu “không tháo dây”, nên ưu tiên xem biến dòng dạng kẹp thay vì cố sử dụng CT lõi kín.

Thông tin kỹ thuật và order code mới nhất có thể đối chiếu trực tiếp trên danh mục Current Transformer của Seneca.

Chọn CT 5A không chỉ dựa vào tỷ số dòng

Dòng tải thực tế

Giả sử tải thường vận hành quanh 110–120A. Việc chọn ngay một biến dòng 600/5A chỉ vì “dư tải nhiều hơn” không phải hướng tối ưu. Dòng vận hành sẽ chỉ chiếm một phần nhỏ thang đo của CT.

Cần xem dòng vận hành liên tục, dòng tối đa dự kiến và đặc tính tải trước khi chọn tỷ số.

Kích thước dây hoặc thanh cái

Đây là thông tin thường bị bỏ qua nhất khi hỏi mua biến dòng 5A. Cần đo đường kính ngoài thực tế của cáp hoặc chiều rộng × chiều dày của thanh cái.

Đúng tỷ số nhưng dây không xuyên qua được CT → vẫn chọn sai sản phẩm.

Ví dụ biến dòng 500/5A có thể đúng về điện nhưng TAC-4010 chỉ phù hợp khi cáp hoặc thanh cái nằm trong kích thước cửa sổ tương ứng. Nếu lớn hơn phải chuyển sang TAA cửa sổ lớn hoặc công nghệ khác.

Cấp chính xác của biến dòng

Accuracy class ảnh hưởng trực tiếp đến sai số của chuỗi đo. Ứng dụng giám sát thông thường, đo lường điện năng, công tơ và bảo vệ có thể yêu cầu cấp chính xác khác nhau.

Không nên tự thay một CT đo lường bằng CT bảo vệ hoặc ngược lại nếu chưa kiểm tra yêu cầu của hệ thống.

Burden VA của mạch thứ cấp

Mạch thứ cấp có thể hiểu đơn giản theo chuỗi:

CT → dây dẫn thứ cấp → ampe kế / power meter / relay / converter

Tổng tải phía thứ cấp, bao gồm thiết bị nhận và tổn hao trên dây dẫn, cần nằm trong giới hạn phù hợp của CT. Với đường dây thứ cấp dài, tiết diện dây cũng là yếu tố cần xem xét.

Lõi kín hay lõi mở?

Tủ mới → ưu tiên TAC lõi kín.

Tủ đang vận hành → ưu tiên TAA lõi mở.

Đây thường là cách phân nhánh nhanh và thực tế hơn so với tranh luận loại nào “tốt hơn”. Hai loại phục vụ hai điều kiện lắp đặt khác nhau.

Biến dòng 5A kết nối với thiết bị nào?

CT 5A kết nối ampe kế

Nếu ampe kế có đầu vào CT 5A, thứ cấp S1/S2 của biến dòng được đấu vào đầu vào đo dòng theo sơ đồ của thiết bị.

Dây tải AC → CT 5A → S1/S2 → ampe kế 5A

Ampe kế hoặc thiết bị hiển thị cần được cấu hình đúng tỷ số biến dòng để hiển thị giá trị sơ cấp.

CT 5A kết nối công tơ hoặc relay

Power meter, công tơ hoặc relay có đầu vào CT 5A có thể nhận dòng thứ cấp trực tiếp nếu thông số đầu vào phù hợp. Cần đấu đúng pha, đúng cực tính và cấu hình đúng tỷ số CT.

Biến dòng 5A đưa về PLC

PLC thông thường không có đầu vào nhận trực tiếp dòng AC 5A. Card AI phổ biến thường nhận 4–20mA, 0–10V hoặc một chuẩn analog thấp khác.

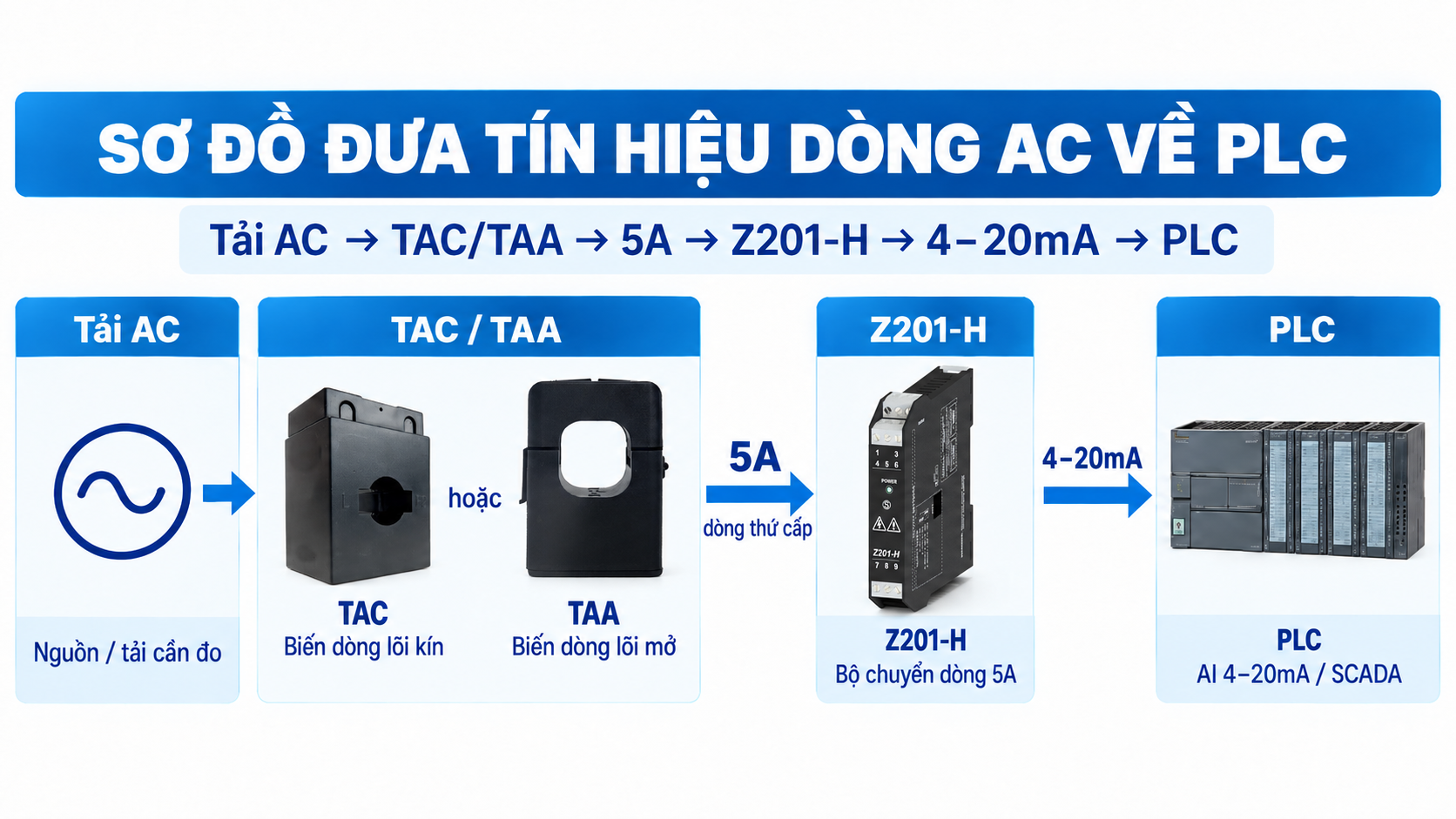

Khi đó chuỗi đo phù hợp là:

Tải AC → TAC/TAA → 5A → Z201-H → 4–20mA → PLC

Seneca Z201-H nhận đầu vào 0–5A hoặc 0–10A AC và chuyển sang 4–20mA, 0–20mA hoặc các dải điện áp tiêu chuẩn. Đây là giải pháp phù hợp khi cần đưa tín hiệu từ biến dòng 5A về PLC.

Nếu tủ đã có nguồn 24VDC, có thể đánh giá thêm Seneca Z201 thay vì Z201-H nguồn rộng.

Có thể đổi biến dòng 5A sang 4–20mA không?

Có. Đây là nhu cầu phổ biến khi hệ thống đang sử dụng CT truyền thống nhưng muốn đưa giá trị dòng về PLC, datalogger hoặc hệ thống SCADA.

Phương án 1 – CT 5A + bộ chuyển đổi 4–20mA

Giữ nguyên biến dòng 50/5A, 100/5A, 300/5A hoặc tỷ số hiện có và bổ sung converter:

TAC/TAA → 0–5A AC → Z201-H → 4–20mA → PLC

Ưu điểm là vẫn sử dụng CT đo lường phổ biến, đồng thời tạo tín hiệu analog dễ truyền đi xa và tương thích với PLC.

Phương án 2 – Dùng cảm biến dòng xuất analog trực tiếp

Nếu hệ thống mới chưa bắt buộc phải dùng CT thứ cấp 5A, có thể bỏ một tầng chuyển đổi bằng cách chọn current transducer có đầu ra 4–20mA, 0–10V hoặc Modbus ngay từ đầu.

Xem thêm cảm biến dòng AC 4–20mA, 0–10V và Modbus để so sánh các phương án này.

Cách đấu biến dòng 5A và lưu ý an toàn

Chỉ luồn một dây qua CT

Với mạch AC thông thường, chỉ đưa dây cần đo qua cửa sổ biến dòng. Không luồn đồng thời dây đi và dây về qua cùng một CT vì từ trường có thể triệt tiêu, làm kết quả đo sai hoặc gần bằng 0.

Giữ đúng chiều P1/P2

Khi hệ thống cần xác định đúng chiều công suất hoặc đúng cực tính giữa nhiều pha, cần lắp CT theo ký hiệu P1/P2 hoặc mũi tên chiều dòng do nhà sản xuất quy định.

S1/S2 phải nối vào đầu vào tương thích

Dòng thứ cấp 5A không phải tín hiệu 4–20mA. Không được lấy S1/S2 của biến dòng 5A đấu trực tiếp vào card AI 4–20mA hoặc 0–10V của PLC.

Không để hở mạch thứ cấp khi CT đang mang tải

Khi nào không nên dùng biến dòng thứ cấp 5A?

PLC cần 4–20mA trực tiếp

Nếu xây dựng hệ thống mới và mục tiêu duy nhất là đưa dòng điện về PLC, một current transducer xuất 4–20mA trực tiếp có thể đơn giản hơn chuỗi CT 5A + converter.

Cần đo dòng DC

CT truyền thống hoạt động với dòng điện xoay chiều và không phải giải pháp để đo dòng DC ổn định. Với DC nên chuyển sang cảm biến Hall hoặc cảm biến dòng AC/DC phù hợp.

Dòng AC rất lớn hoặc thanh cái khó lắp CT cứng

Cuộn Rogowski có cấu trúc mềm, thuận lợi hơn khi phải bao quanh thanh cái lớn hoặc vị trí khó đưa CT cứng vào. Tuy nhiên Rogowski cần bộ xử lý hoặc integrator tương thích trước khi đưa tín hiệu về PLC.

Cần truyền Modbus RS485

Nếu yêu cầu cuối cùng là lấy giá trị số qua RS485, nên đánh giá current transducer hoặc thiết bị đo điện có Modbus thay vì sử dụng CT 5A rồi chuyển thành analog.

Có thể xem tổng quan các lựa chọn tại cảm biến dòng điện AC/DC.

Biến dòng 5A Seneca nên chọn loại nào?

Giá biến dòng 5A phụ thuộc vào yếu tố nào?

Giá biến dòng 5A không chỉ phụ thuộc vào tỷ số sơ cấp. Hai CT cùng tỷ số 300/5A nhưng khác kiểu lõi, kích thước cửa sổ, cấp chính xác và burden có thể có giá khác nhau đáng kể.

Các yếu tố chính gồm tỷ số dòng, CT lõi kín hay lõi mở, kích thước cáp hoặc thanh cái, accuracy class, burden VA, thương hiệu và số lượng cần sử dụng.

Do đó, khi cần hỏi giá biến dòng 300/5A hoặc các tỷ số khác, nên gửi thêm kích thước dây/thanh cái và yêu cầu lắp đặt. Chỉ thông tin “300/5A” chưa đủ để xác định đúng model.

Câu hỏi thường gặp về biến dòng 5A

Biến dòng 100/5A nghĩa là gì?

Biến dòng 100/5A có dòng sơ cấp danh định 100A và dòng thứ cấp danh định 5A. Khi sơ cấp bằng khoảng 50A, về lý tưởng thứ cấp tương ứng khoảng 2,5A.

Có thể thay CT 100/5A bằng 150/5A không?

Không nên thay chỉ dựa trên việc CT 150A “chịu dòng cao hơn”. Thay đổi từ 100/5A sang 150/5A làm thay đổi tỷ số đo, giá trị dòng thứ cấp tại cùng dòng tải và cấu hình của thiết bị nhận tín hiệu. Cần kiểm tra toàn bộ hệ thống trước khi thay.

Biến dòng 5A có đưa thẳng vào PLC được không?

Thông thường không. PLC với AI 4–20mA hoặc 0–10V không nhận trực tiếp dòng AC 5A. Có thể sử dụng Z201-H hoặc bộ chuyển đổi tương thích để chuyển 5A sang tín hiệu analog chuẩn.

Biến dòng 5A có đo DC được không?

CT truyền thống không đo được dòng DC ổn định. Nếu cần đo DC nên sử dụng cảm biến Hall hoặc current transducer hỗ trợ DC.

CT lõi kín và CT lõi mở loại nào tốt hơn?

Không có loại tuyệt đối tốt hơn. Tủ mới và có thể luồn dây thường ưu tiên CT lõi kín. Tủ đang vận hành, không muốn tháo đầu cáp thì CT lõi mở thuận tiện hơn.

Biến dòng 300/5A chọn kích thước nào?

300/5A chỉ xác định tỷ số điện. Để chọn đúng model còn phải biết kích thước cáp hoặc thanh cái. Ví dụ Seneca TAA có nhiều series cửa sổ khác nhau nên phải đối chiếu cả tỷ số lẫn kích thước cơ khí.

Kết luận: chọn biến dòng 5A theo cả tỷ số và cách lắp

Để chọn đúng biến dòng 5A, trước tiên xác định dòng tải và tỷ số cần dùng như 50/5A, 100/5A, 300/5A hay 600/5A. Sau đó phải đo kích thước cáp hoặc thanh cái và xác định điều kiện lắp đặt.

Tủ mới có thể luồn dây nên ưu tiên Seneca TAC lõi kín. Tủ đã chạy và cần retrofit nên ưu tiên Seneca TAA lõi mở. Nếu tín hiệu cuối cùng phải đưa vào PLC dạng 4–20mA, có thể bổ sung Z201/Z201-H hoặc cân nhắc current transducer xuất analog trực tiếp.

Điểm quan trọng nhất là không chọn CT chỉ bằng tỷ số dòng. Dòng vận hành thực tế, kích thước cửa sổ, kiểu lõi, accuracy class, burden và thiết bị phía sau đều ảnh hưởng đến lựa chọn cuối cùng.
