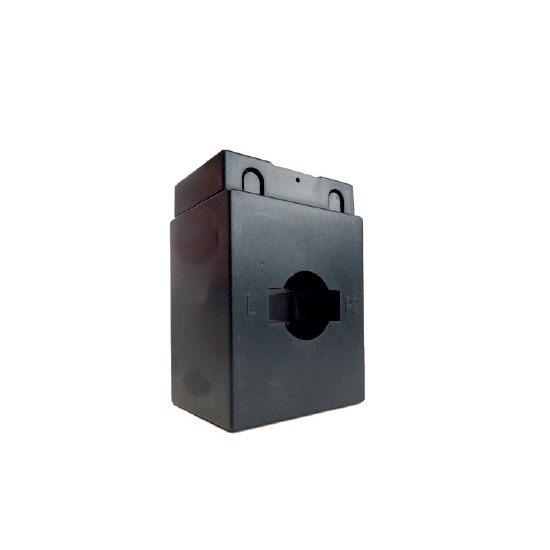

Biến dòng lõi kín Seneca TAC – Current Transformer 5A

(Liên hệ báo giá)

Xuất xứ	Seneca – Italia
Model	Seneca TAC – TAC-3010 / TAC-4010
Loại biến dòng	CT Closed – Through-bar Current Transformer
Tỷ số biến dòng	50/5A đến 800/5A tùy model
Dòng thứ cấp	5A AC
Cấp chính xác	TAC-3010: Class 1 / TAC-4010: Class 0.5 theo order code
Burden	1 VA hoặc 2 VA
Cửa sổ	Ø22 / Ø32 mm hoặc thanh cái 30×10 / 40×10 mm
Tần số	40…60 Hz
Cấp bảo vệ	IP30
Lắp đặt	DIN rail – đo cáp hoặc thanh cái
Bảo hành	12 tháng

✔ Tình trạng: Hàng có sẵn

SKU: SEN_TAC Danh mục: Biến dòng đo trực tiếp Thẻ: biến dòng 100/5A, biến dòng 150/5A, biến dòng 250/5A, biến dòng 400/5A, biến dòng 50/5A, biến dòng 500/5A, biến dòng 60/5A, biến dòng 600/5A, biến dòng 800/5A, biến dòng lõi kín, biến dòng Seneca, CT closed, current transformer 5A, Seneca TAC, TAC-3010, TAC-4010 Thương hiệu: Seneca

Mô tả
Đánh giá (0)

Nội dung chính

Biến dòng lõi kín Seneca TAC – Current Transformer 5A

Seneca TAC là family biến dòng lõi kín của Seneca – Italy, được sử dụng để giảm dòng điện AC sơ cấp từ vài chục đến hàng trăm ampere xuống dòng thứ cấp tiêu chuẩn 5A. Thiết bị phù hợp để kết nối với đồng hồ đo điện, power meter, network analyzer hoặc bộ chuyển đổi tín hiệu điện trong hệ thống giám sát năng lượng.

Khác với Seneca TAA có lõi mở để kẹp vào dây dẫn hiện hữu, biến dòng Seneca TAC sử dụng lõi kín. Cáp điện hoặc thanh cái phải được luồn xuyên qua cửa sổ CT khi lắp đặt. Đổi lại, cấu trúc lõi kín đơn giản, gọn và phù hợp với các tủ điện mới hoặc hệ thống có thể tháo đầu cáp trong quá trình thi công.

Seneca hiện chia CT Closed thành hai series chính: TAC-3010 cho cáp Ø22 mm hoặc thanh cái 30×10 mm và TAC-4010 cho cáp Ø32 mm hoặc thanh cái 40×10 mm. Tổng dải lựa chọn trải từ 50/5A đến 800/5A, đáp ứng phần lớn nhu cầu biến dòng hạ thế dùng với power meter và bộ chuyển đổi CT 5A.

Chọn nhanh Seneca TAC:

Dòng 50–150A, cáp không quá Ø22 mm hoặc thanh cái 30×10 mm: ưu tiên TAC-3010.
Dòng 250–800A hoặc cáp lớn đến Ø32 mm: ưu tiên TAC-4010.
Cần CT 100/5A: có thể gặp ở cả TAC-3010 và TAC-4010, lúc này chọn theo kích thước cáp/thanh cái và class yêu cầu.
Tủ điện đã hoàn thiện, không thể tháo dây: nên chuyển sang Seneca TAA lõi mở.
Dòng chỉ 20–30A: ưu tiên TAC-0000 Primary Wound thay vì chọn CT closed có tỷ số quá lớn.

Seneca TAC là gì?

Seneca TAC là biến dòng điện dạng through-bar current transformer. Dây dẫn hoặc thanh cái mang dòng tải đi xuyên qua phần lõi CT và đóng vai trò như phía sơ cấp. Khi có dòng AC chạy qua, từ trường biến thiên trong lõi tạo ra dòng điện ở cuộn thứ cấp theo tỷ số biến dòng đã thiết kế.

Ví dụ CT 100/5A sẽ tạo dòng thứ cấp danh định 5A khi dòng sơ cấp đạt 100A. Tương tự, phiên bản 500/5A sẽ đưa 500A sơ cấp về 5A thứ cấp. Power meter hoặc bộ chuyển đổi phía sau được cấu hình đúng tỷ số CT để quy đổi lại giá trị dòng thực tế.

Dòng thứ cấp của Seneca TAC là 5A AC. Đây không phải cảm biến 4-20mA, 0-10V hoặc Modbus. Nếu PLC chỉ có analog input thì cần thêm một bộ chuyển đổi dòng CT sang tín hiệu tiêu chuẩn.

Có thể kết hợp Seneca TAC với Seneca Z201-H để chuyển dòng AC 0-5A thành 4-20mA hoặc tín hiệu analog phù hợp trước khi đưa về PLC.

Seneca TAC có những series nào?

CT Closed của Seneca hiện tập trung vào hai kích thước TAC-3010 và TAC-4010. Việc chọn series không chỉ dựa vào dòng điện mà còn phải kiểm tra kích thước cáp hoặc thanh cái thực tế.

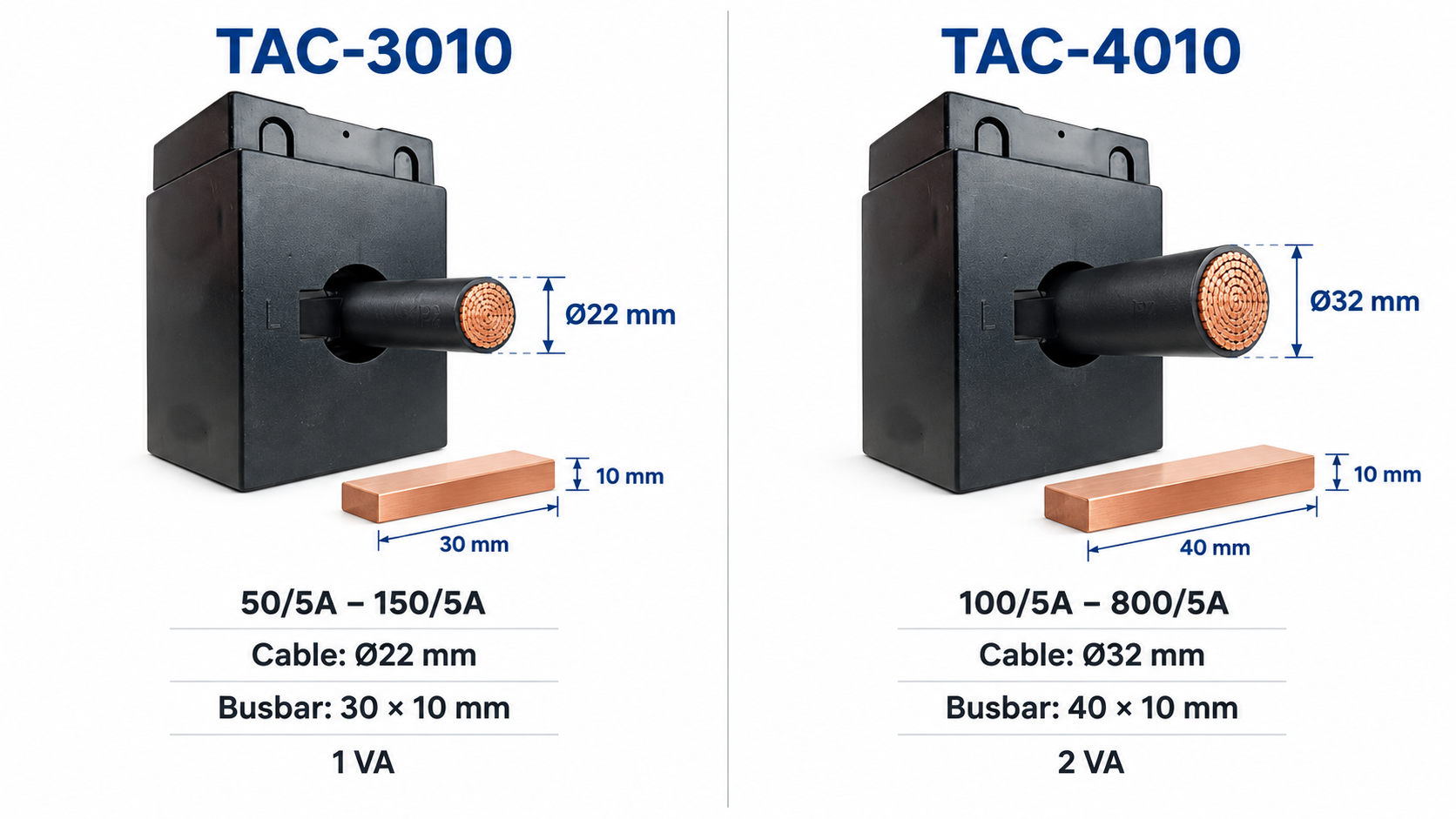

So sánh Seneca TAC-3010 và TAC-4010 — *Hai kích thước biến dòng lõi kín Seneca TAC dùng cho cáp và thanh cái khác nhau.*

Series	Dải tỷ số	Cửa cáp	Thanh cái	Burden
TAC-3010	50/5 – 150/5A	Ø22 mm	30 × 10 mm	1 VA
TAC-4010	100/5 – 800/5A	Ø32 mm	40 × 10 mm	2 VA

Bảng chọn model biến dòng Seneca TAC

Thay vì tạo riêng một trang cho từng biến dòng 50/5A, 100/5A hay 500/5A, toàn bộ order code có thể được gom trong một bảng để lựa chọn nhanh. Đây cũng là phần quan trọng nhất của family page Seneca TAC.

Order code	Tỷ số	Series	Window	Class	VA
TAC-0505-22-3010	50/5A	TAC-3010	Ø22 / 30×10 mm	1	1 VA
TAC-0605-22-3010	60/5A	TAC-3010	Ø22 / 30×10 mm	1	1 VA
TAC01005-22-3010	100/5A	TAC-3010	Ø22 / 30×10 mm	1	1 VA
TAC01505-22-3010	150/5A	TAC-3010	Ø22 / 30×10 mm	1	1 VA
TAC01005-32-4010	100/5A	TAC-4010	Ø32 / 40×10 mm	0.5*	2 VA
TAC02505-32-4010	250/5A	TAC-4010	Ø32 / 40×10 mm	0.5*	2 VA
TAC04005-32-4010	400/5A	TAC-4010	Ø32 / 40×10 mm	0.5*	2 VA
TAC05005-32-4010	500/5A	TAC-4010	Ø32 / 40×10 mm	0.5*	2 VA
TAC06005-32-4010	600/5A	TAC-4010	Ø32 / 40×10 mm	0.5*	2 VA
TAC08005-32-4010	800/5A	TAC-4010	Ø32 / 40×10 mm	0.5*	2 VA

Lưu ý dữ liệu TAC-4010: Trang Seneca hiện mô tả sản phẩm và từng order code TAC-4010 là Class 0.5, trong khi trường “Precision Class” ở bảng Technical Data trên cùng trang lại hiển thị Class 1. Khi yêu cầu độ chính xác là tiêu chí bắt buộc, nên đối chiếu datasheet và xác nhận đúng order code tại thời điểm đặt hàng.

Thông số kỹ thuật Seneca TAC-3010

Thông số	TAC-3010
Tỷ số CT	50/5, 60/5, 100/5, 150/5A
Secondary	5A
Accuracy	Class 1
Nominal performance	1 VA
Tần số	40…60 Hz
Cửa cáp	Ø22 mm
Thanh cái	30 × 10 mm
Kích thước tổng thể	46 × 57 × 83.5 mm
Cấp bảo vệ	IP30
Lắp đặt	DIN rail

Thông số kỹ thuật Seneca TAC-4010

Thông số	TAC-4010
Tỷ số theo order code	100/5, 250/5, 400/5, 500/5, 600/5, 800/5A
Secondary	5A
Accuracy theo order code	Class 0.5*
Nominal performance	2 VA
Tần số	40…60 Hz
Cửa cáp	Ø32 mm
Thanh cái	40 × 10 mm
Kích thước tổng thể	46 × 71 × 98.5 mm
Cấp bảo vệ	IP30
Lắp đặt	DIN rail

Các thông số chung khác của family Seneca TAC gồm điện áp tham chiếu 0.72kV, điện áp thử 3kV tại 50Hz trong 1 phút, quá dòng liên tục 1.2In, hệ số an toàn FS ≤5, nhiệt độ sử dụng -25…+50°C và độ ẩm tương đối đến 90% không ngưng tụ.

Cách chọn Seneca TAC theo tỷ số dòng

Biến dòng 50/5A

Với tải AC có dòng làm việc gần 50A, có thể sử dụng TAC-0505-22-3010. Model này thuộc TAC-3010, có cửa cáp Ø22 mm và tỷ số 50/5A.

Biến dòng 100/5A

100/5A là trường hợp đặc biệt vì có mặt ở cả hai series. Nếu cáp nhỏ và Class 1 đáp ứng yêu cầu, TAC01005-22-3010 là lựa chọn gọn hơn. Nếu cần cửa cáp Ø32 mm hoặc cần order code TAC-4010 Class 0.5 thì chọn TAC01005-32-4010.

Biến dòng 150/5A

Seneca TAC TAC01505-22-3010 có tỷ số 150/5A, cửa cáp Ø22 mm và thanh cái tối đa khoảng 30×10 mm.

Biến dòng 250/5A

Với 250A, chuyển sang TAC-4010. Order code TAC02505-32-4010 có cửa cáp Ø32 mm và thanh cái 40×10 mm.

Biến dòng 400/5A và 500/5A

TAC04005-32-4010 và TAC05005-32-4010 phù hợp cho các nhánh tải lớn hơn trong tủ phân phối, motor công suất lớn hoặc hệ thống đo điện năng qua thanh cái.

Biến dòng 600/5A và 800/5A

TAC06005-32-4010 và TAC08005-32-4010 là hai lựa chọn dòng cao trong family Seneca TAC. Trước khi chọn cần đặc biệt kiểm tra thanh cái có nằm trong giới hạn 40×10 mm hoặc cáp có lọt qua cửa Ø32 mm hay không.

Cách chọn Seneca TAC theo kích thước cáp và thanh cái

Đây là bước thường bị bỏ qua khi chọn biến dòng. Đúng tỷ số dòng chưa đồng nghĩa CT có thể lắp được vào tủ điện.

TAC-3010 có cửa cáp Ø22 mm hoặc khe cho thanh cái 30×10 mm. TAC-4010 tăng lên Ø32 mm hoặc 40×10 mm. Vì Seneca TAC là lõi kín nên không thể mở lõi để đưa cáp vào sau khi hệ thống đã đấu hoàn chỉnh.

Ví dụ cần CT 100/5A nhưng cáp có đường kính khoảng 27 mm thì TAC-3010 không phù hợp về cơ khí dù tỷ số điện đúng. Lúc này cần TAC-4010 cửa Ø32 mm hoặc chuyển sang một giải pháp lõi mở nếu không thể tháo đầu cáp.

Seneca TAC khác Seneca TAA như thế nào?

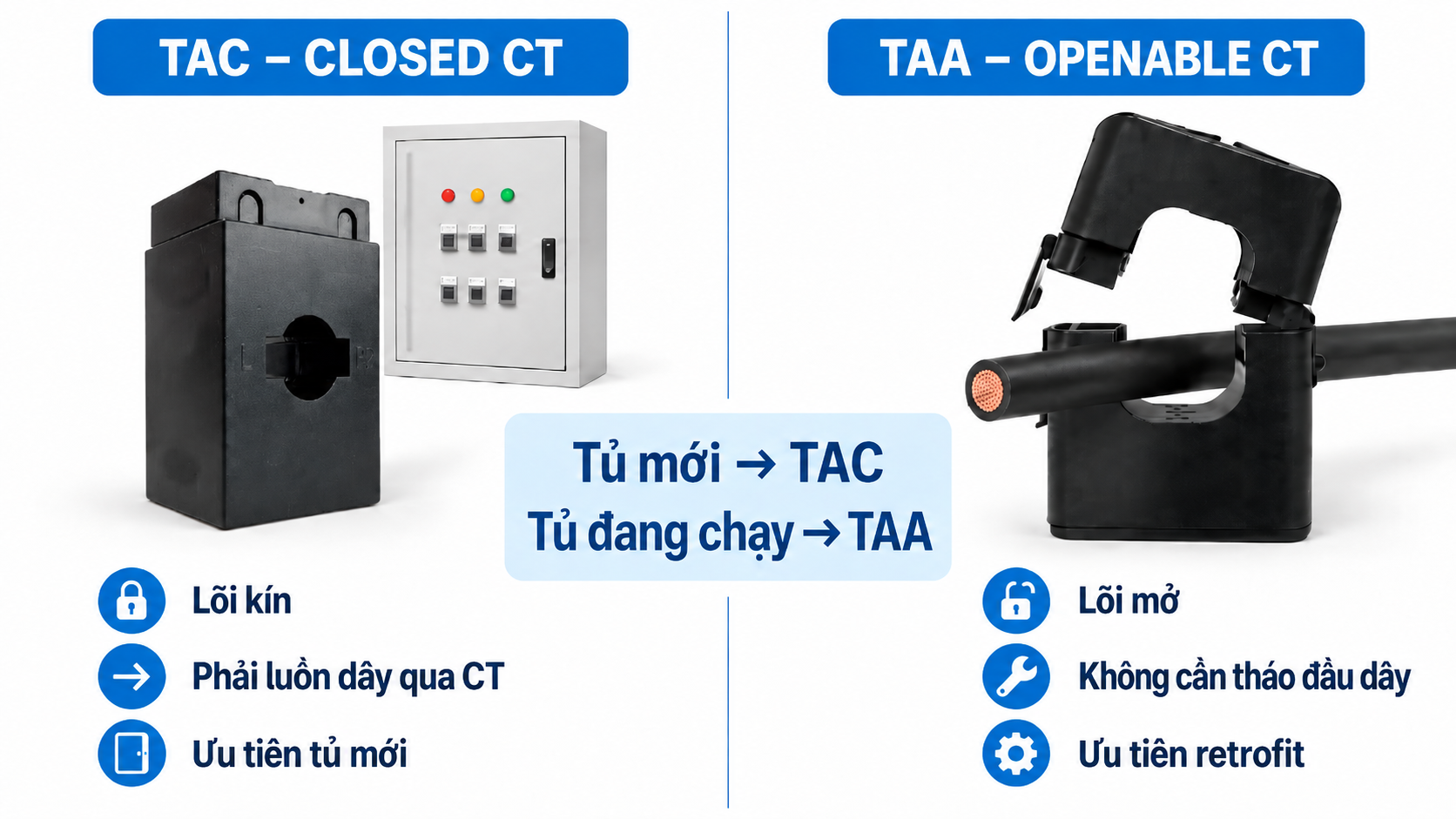

So sánh Seneca TAC lõi kín và Seneca TAA lõi mở — *TAC lõi kín phù hợp tủ mới; TAA lõi mở thuận tiện khi retrofit hệ thống hiện hữu.*

Tiêu chí	Seneca TAC	Seneca TAA
Cấu trúc	Lõi kín	Lõi mở
Lắp vào cáp	Phải luồn cáp qua CT	Mở CT và kẹp quanh cáp
Retrofit	Không thuận tiện	Ưu tiên
Secondary	5A	5A
Dải family	50–800A	Khoảng 100–1000A
Ưu tiên	Tủ mới, chi phí hợp lý	Tủ đang hoạt động, khó tháo cáp

Nếu đang xây dựng tủ mới và có thể luồn cáp ngay từ đầu, Seneca TAC thường là phương án đơn giản. Nếu cần bổ sung CT vào một hệ thống đã đấu dây, nên xem biến dòng lõi mở Seneca TAA.

Seneca TAC khác TAC-0000 như thế nào?

Dù đều mang ký hiệu TAC, hai nhóm có cấu trúc khác nhau. TAC-3010 và TAC-4010 là biến dòng lõi kín dạng xuyên cáp/thanh cái. Trong khi đó TAC-0000 là Primary Wound CT, tức phía sơ cấp đã có cuộn dây bên trong thiết bị.

Nhu cầu	Nên chọn	Lý do
Dòng AC 20–30A	Seneca TAC-0000	Primary Wound dành cho dòng sơ cấp thấp
50–150A	TAC-3010	CT lõi kín nhỏ Ø22 mm
250–800A	TAC-4010	Cửa Ø32 mm, dùng được với thanh cái 40×10 mm
Không tháo được cáp	Seneca TAA	Lõi mở thuận tiện retrofit

Seneca TAC kết nối PLC như thế nào?

PLC công nghiệp thông thường không có input dòng AC 5A trực tiếp. Vì vậy không đấu output của Seneca TAC thẳng vào chân analog 4-20mA.

Dây tải → Seneca TAC → 0…5A AC → Z201-H → 4-20mA → PLC

CT có nhiệm vụ giảm dòng sơ cấp lớn về 5A. Bộ Z201-H nhận dòng AC này, thực hiện chuyển đổi và cách ly tín hiệu trước khi gửi giá trị analog về PLC.

Nếu cần đo thêm điện áp, công suất, Cosφ, tần số và điện năng thì nên dùng CT với network analyzer hoặc power meter 5A thay vì chỉ chuyển dòng sang 4-20mA.

Ví dụ Seneca Z203-2 có thể được khảo sát cho bài toán đo các đại lượng điện và truyền dữ liệu về hệ thống điều khiển.

Ứng dụng của biến dòng Seneca TAC

Đo dòng điện AC trong tủ phân phối MSB, MDB và DB.
Kết nối power meter và network analyzer.
Đo dòng động cơ, máy bơm, quạt và tải công nghiệp.
Giám sát dòng từng nhánh trong hệ thống điện nhà máy.
Đo dòng trên cáp hoặc thanh cái.
Đưa tín hiệu CT 5A vào energy meter.
Kết hợp bộ chuyển đổi CT 5A sang 4-20mA cho PLC.
Hệ thống quản lý và giám sát năng lượng.

Seneca TAC có đo dòng DC không?

Không. Seneca TAC là current transformer dùng cho dòng AC, với tần số làm việc 40–60Hz. Current transformer truyền thống cần từ trường biến thiên để tạo tín hiệu ở cuộn secondary nên không phù hợp để đo dòng DC ổn định.

Nếu cần đo AC/DC hoặc muốn có 0-10V và Modbus trực tiếp, nên khảo sát dòng cảm biến Hall Effect như T201DCH thay vì sử dụng TAC.

Lưu ý khi lắp biến dòng Seneca TAC

Ngắt nguồn và thực hiện đúng quy trình an toàn điện trước khi luồn cáp hoặc thanh cái qua CT.
Chỉ luồn dây pha cần đo qua CT, không luồn đồng thời cả dây đi và dây về.
Kiểm tra kích thước cáp/thanh cái trước khi đặt hàng.
Đảm bảo đúng chiều P1/P2 hoặc hướng dòng theo ký hiệu thiết bị.
Đấu đúng S1/S2 về thiết bị nhận tín hiệu.
Không để mạch secondary CT hở khi phía primary đang có dòng.
Không vượt quá burden cho phép của CT và toàn mạch thứ cấp.
Không sử dụng Seneca TAC để đo dòng DC.

Giá biến dòng Seneca TAC bao nhiêu?

Giá Seneca TAC phụ thuộc vào series, tỷ số biến dòng và số lượng đặt hàng. TAC-3010 có kết cấu nhỏ và dải dòng thấp nên thường có giá thấp hơn TAC-4010.

Có thể tham khảo mức khoảng 900.000 – 1.600.000 đồng/CT. Khoảng giá này dùng để lập dự toán ban đầu, không phải báo giá cố định. Model 50/5A hoặc 100/5A TAC-3010 thường nằm ở nhóm thấp hơn, trong khi TAC-4010 400/5A đến 800/5A có thể cao hơn tùy thời điểm nhập hàng.

Câu hỏi thường gặp về Seneca TAC

Seneca TAC có output 4-20mA không?

Không. Seneca TAC có dòng thứ cấp 5A AC. Muốn đưa về PLC 4-20mA cần thêm bộ chuyển đổi như Z201-H.

Biến dòng Seneca TAC có cần nguồn 24VDC không?

Không. Bản thân CT không cần nguồn nuôi. Bộ chuyển đổi hoặc power meter phía sau có thể cần nguồn tùy thiết bị.

Seneca có CT 50/5A không?

Có. TAC-0505-22-3010 thuộc series TAC-3010 có tỷ số 50/5A, cửa cáp Ø22 mm.

Cần CT 100/5A nên chọn TAC-3010 hay TAC-4010?

Cả hai family đều có 100/5A. Nếu cáp nhỏ và Class 1 phù hợp có thể chọn TAC-3010. Nếu cần cửa Ø32 mm hoặc yêu cầu order code TAC-4010 Class 0.5 thì ưu tiên TAC-4010.

Seneca TAC có CT 300/5A không?

Trong danh sách order code TAC-3010 và TAC-4010 hiện tại không có tỷ số 300/5A. TAC-4010 chuyển từ 250/5A sang 400/5A. Nếu ứng dụng bắt buộc tỷ số 300/5A nên khảo sát family khác, trong đó Seneca TAA có lựa chọn 300/5A.

Seneca TAC có đo được 800A không?

Có. TAC08005-32-4010 có tỷ số 800/5A và thuộc series TAC-4010.

Khi nào nên chọn TAA thay TAC?

Chọn TAA khi hệ thống đã lắp đặt và không thuận tiện tháo cáp hoặc thanh cái. Lõi TAA có thể mở để kẹp quanh dây hiện hữu, trong khi Seneca TAC là lõi kín.

Tài liệu chính hãng Seneca TAC

Có thể kiểm tra order code, datasheet và thông số mới nhất của hai series trực tiếp tại Seneca:

Seneca TAC-3010 – CT Closed

Seneca TAC-4010 – CT Closed

Tư vấn chọn biến dòng Seneca TAC

Để chọn đúng Seneca TAC, cần xác định bốn thông tin chính: dòng tải lớn nhất, tỷ số CT mong muốn, kích thước cáp hoặc thanh cái và thiết bị nhận dòng thứ cấp 5A.

Ví dụ có thể gửi: “Cần CT 400/5A, thanh cái 30×8 mm, đưa vào power meter input 5A”. Với thông tin này có thể đối chiếu ngay TAC04005-32-4010 và kiểm tra thêm burden, class chính xác trước khi đặt hàng.

Cần chọn Seneca TAC đúng tỷ số và kích thước?
