Seneca Z203-2 | Bộ phân tích điện năng 1 pha – Modbus RTU, 4-20mA

Seneca Z203-2 là bộ phân tích điện năng 1 pha dạng DIN rail được thiết kế để đo đồng thời các thông số điện như điện áp RMS, dòng điện RMS, công suất tác dụng, công suất phản kháng, tần số, hệ số công suất và điện năng. Thiết bị hỗ trợ điện áp đầu vào đến 500 Vac, dòng điện định mức đến 5 Arms và có thể kết hợp biến dòng CT thứ cấp 5 A khi cần giám sát các tải có dòng điện lớn hơn.

Khác với một bộ chuyển đổi dòng điện thông thường chỉ đưa một giá trị dòng về PLC, Seneca Z203-2 có thể phân tích nhiều đại lượng điện trên cùng một tải 1 pha. Giá trị đo có thể được truyền về PLC thông qua ngõ analog 0-10V, 4-20mA hoặc đọc trực tiếp qua RS485 Modbus RTU.

Vì vậy, Z203-2 phù hợp cho tủ điện, máy sản xuất, motor hoặc tải AC 1 pha cần theo dõi công suất, dòng điện, điện áp và tình trạng tiêu thụ năng lượng từ hệ thống PLC, BMS hoặc SCADA.

Seneca Z203-2 là gì?

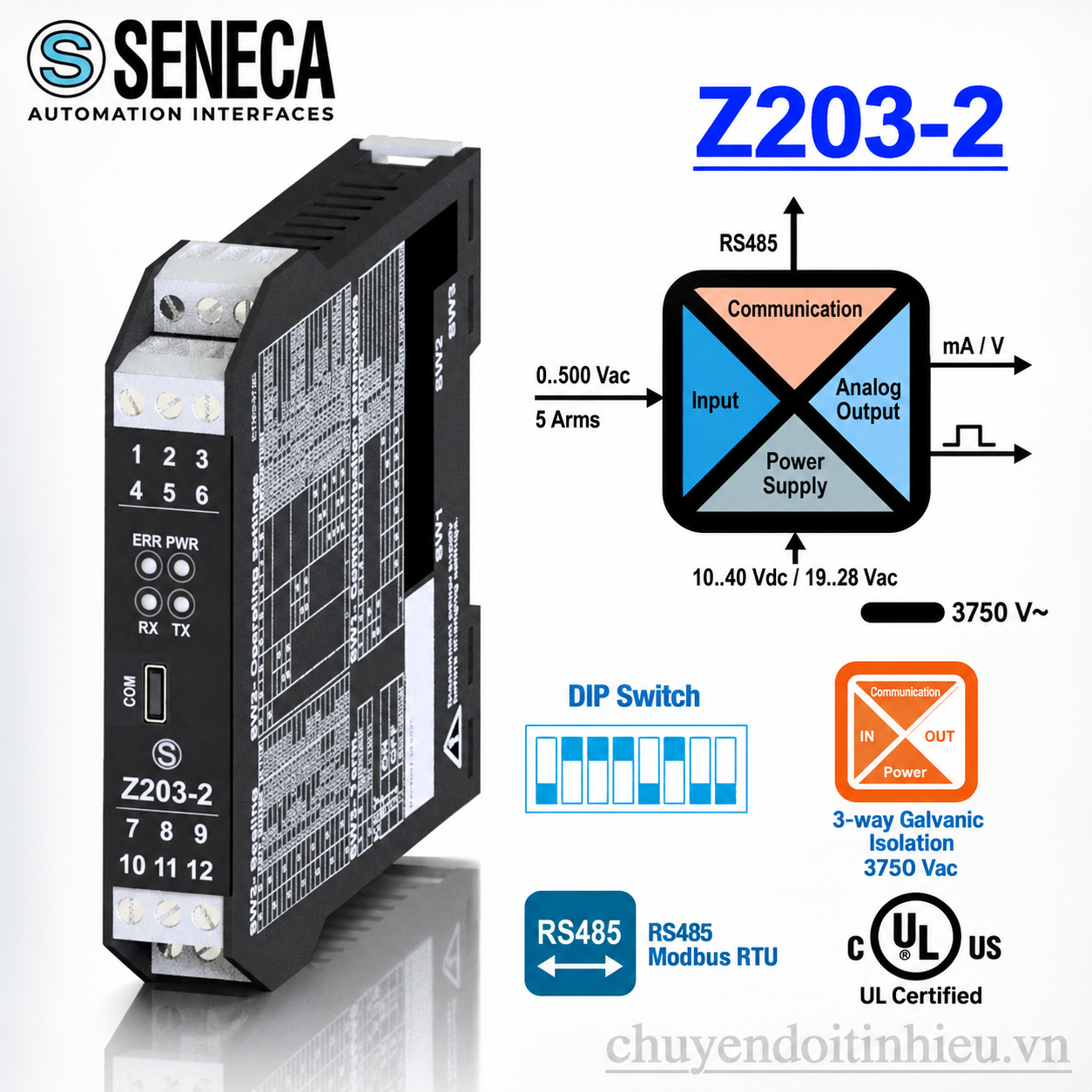

Seneca Z203-2 được Seneca phân loại là advanced single-phase network analyzer, tức bộ phân tích mạng điện 1 pha nâng cao. Thiết bị có kích thước chỉ 17,5 mm theo chiều rộng nên phù hợp cho các tủ điều khiển cần tiết kiệm không gian DIN rail.

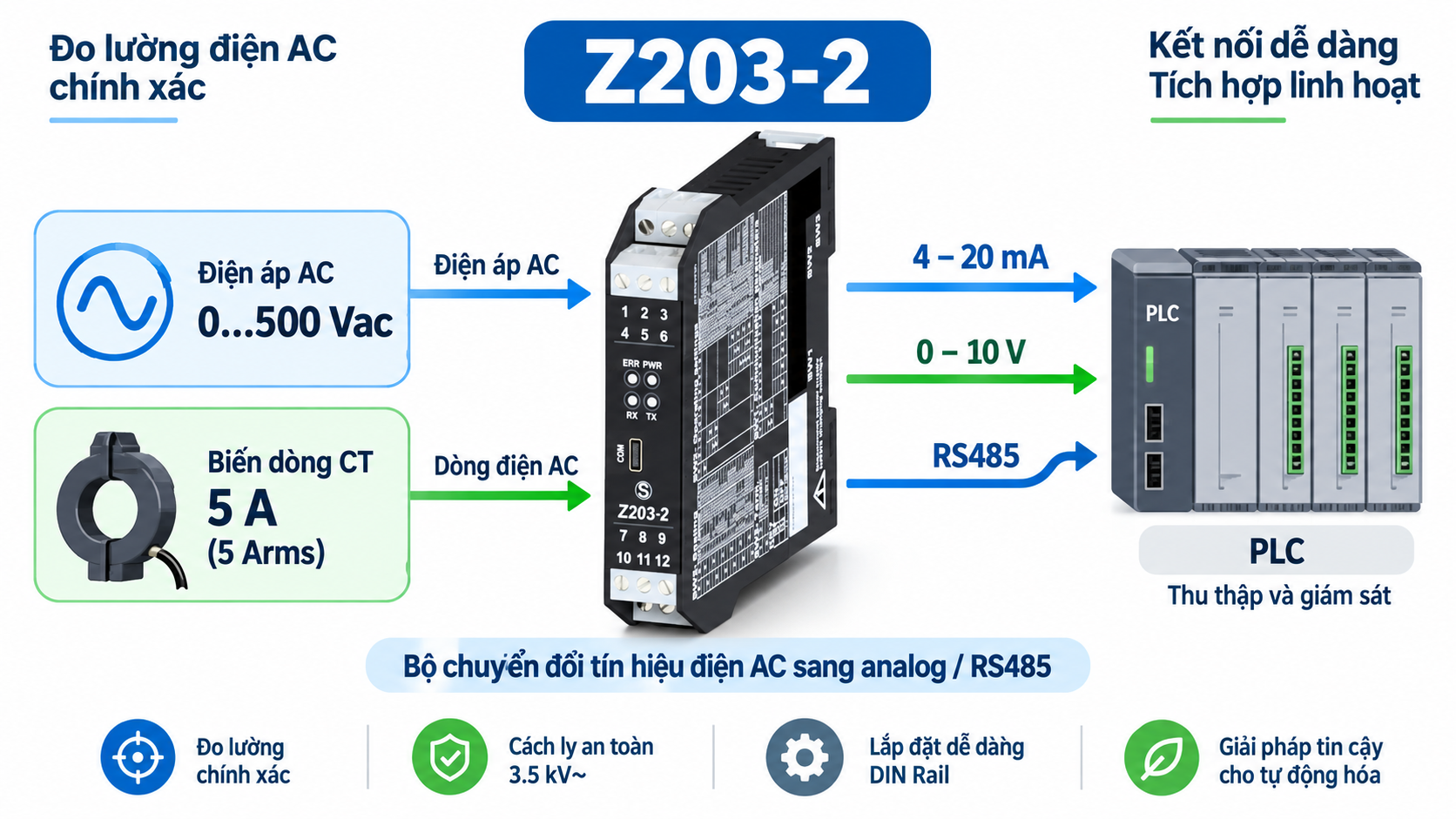

Z203-2 nhận trực tiếp điện áp của tải 1 pha và tín hiệu dòng điện tối đa 5 Arms. Bộ xử lý bên trong tính toán các đại lượng điện quan trọng rồi cung cấp dữ liệu qua hai hướng: retransmission analog cho PLC hoặc truyền thông số Modbus RTU.

Nếu mục tiêu chỉ đơn giản là đo dòng điện AC, bạn có thể tham khảo thêm bài cách đo dòng điện xoay chiều. Trong khi đó, Seneca Z203-2 phù hợp hơn khi cần biết thêm công suất, điện áp, tần số, hệ số công suất và điện năng.

Z203-2 đo được những thông số điện nào?

Một ưu điểm quan trọng của Seneca Z203-2 là thiết bị không chỉ đo A hoặc V. Bộ phân tích có thể cung cấp nhiều thông số điện của cùng một tải 1 pha.

• Vrms: điện áp RMS của tải.
• Irms: dòng điện RMS.
• Watt: công suất tác dụng.
• Var: công suất phản kháng.
• Frequency: tần số nguồn điện.
• Cosφ: hệ số công suất.
• Energy: giá trị điện năng tích lũy.

Các giá trị Vrms, Irms, Watt, Var, Frequency và Cosφ có thể được chọn để retransmit qua ngõ analog. Riêng dữ liệu điện năng được đọc qua hệ thống đếm năng lượng/Modbus và có digital output dạng xung phục vụ bộ đếm.

Thông số kỹ thuật Seneca Z203-2

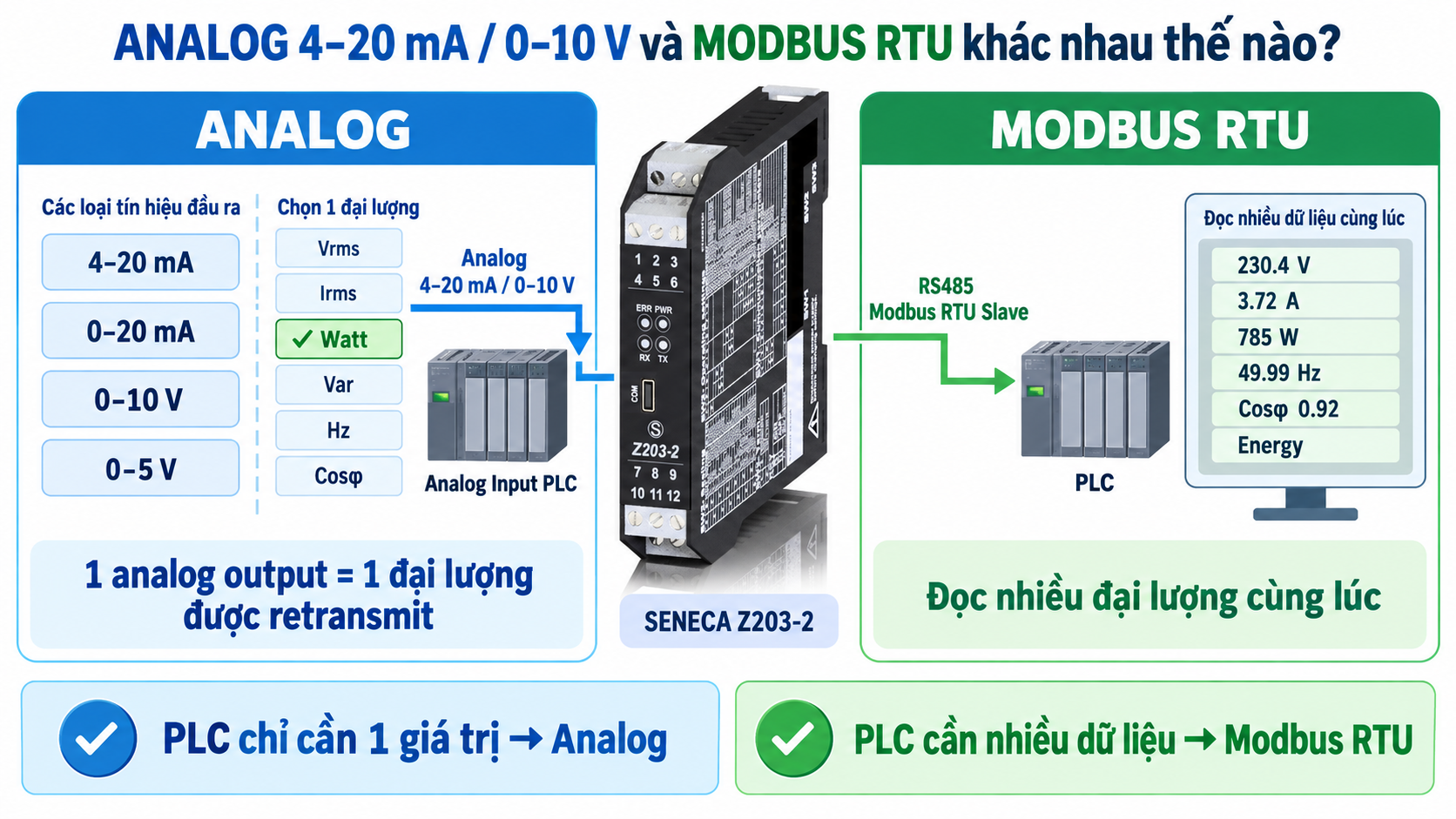

Ngõ ra 4-20mA và 0-10V của Seneca Z203-2

Điểm đáng chú ý của Seneca Z203-2 là tích hợp một ngõ ra analog có thể cấu hình theo dạng điện áp hoặc dòng điện. Người dùng có thể chọn 0-5V, 0-10V, 0-20mA hoặc 4-20mA tùy module analog input đang có trên PLC.

Sau đó chọn một đại lượng cần retransmit như Vrms, Irms, Watt, Var, Frequency hoặc Cosφ. Ví dụ, nếu cần theo dõi điện áp nguồn bằng PLC, có thể cấu hình Z203-2 để 4mA tương ứng mức thấp và 20mA tương ứng full scale điện áp đã chọn.

Cần lưu ý Z203-2 chỉ có một analog output. Điều này có nghĩa tại một thời điểm ngõ analog chỉ đại diện cho một đại lượng được cấu hình. Nếu cần PLC đọc đồng thời điện áp, dòng, công suất, tần số và Cosφ thì RS485 Modbus RTU là phương án phù hợp hơn.

RS485 Modbus RTU trên Z203-2 dùng để làm gì?

Thông qua Modbus RTU, PLC hoặc SCADA có thể lấy nhiều register từ Seneca Z203-2 thay vì sử dụng nhiều module analog input. Đây là lợi thế đáng kể khi triển khai hệ thống giám sát điện cho nhiều tủ máy.

Z203-2 hỗ trợ tốc độ truyền RS485 từ 1.200 đến 115.200 baud và hoạt động ở chế độ Modbus RTU Slave. Dữ liệu đo được lưu trong các thanh ghi Modbus để PLC, gateway hoặc hệ thống SCADA truy xuất.

Nếu hệ thống phía trên sử dụng Ethernet/Modbus TCP, có thể kết hợp Z203-2 với Seneca R-KEY-LT chuyển Modbus RTU sang Modbus TCP để đưa dữ liệu điện lên mạng Ethernet.

Cổng Micro USB và phần mềm EASY SETUP

Mặt trước Seneca Z203-2 có cổng Micro USB phục vụ cấu hình và kiểm tra thiết bị. Seneca hỗ trợ phần mềm EASY SETUP để thiết lập các thông số nâng cao mà không cần thay đổi toàn bộ DIP switch bằng tay.

Thông qua cấu hình, người dùng có thể lựa chọn đại lượng retransmit, loại analog output, scale đầu vào – đầu ra, địa chỉ Modbus, baud rate và các tham số cần thiết khác.

DIP switch vẫn thuận tiện khi cần cấu hình nhanh những thông số cơ bản. Tuy nhiên đối với các ứng dụng sử dụng biến dòng CT ngoài, nên cấu hình Seneca Z203-2 bằng phần mềm để khai báo đúng tỷ số biến dòng.

Đo dòng trực tiếp 5A hay sử dụng biến dòng CT?

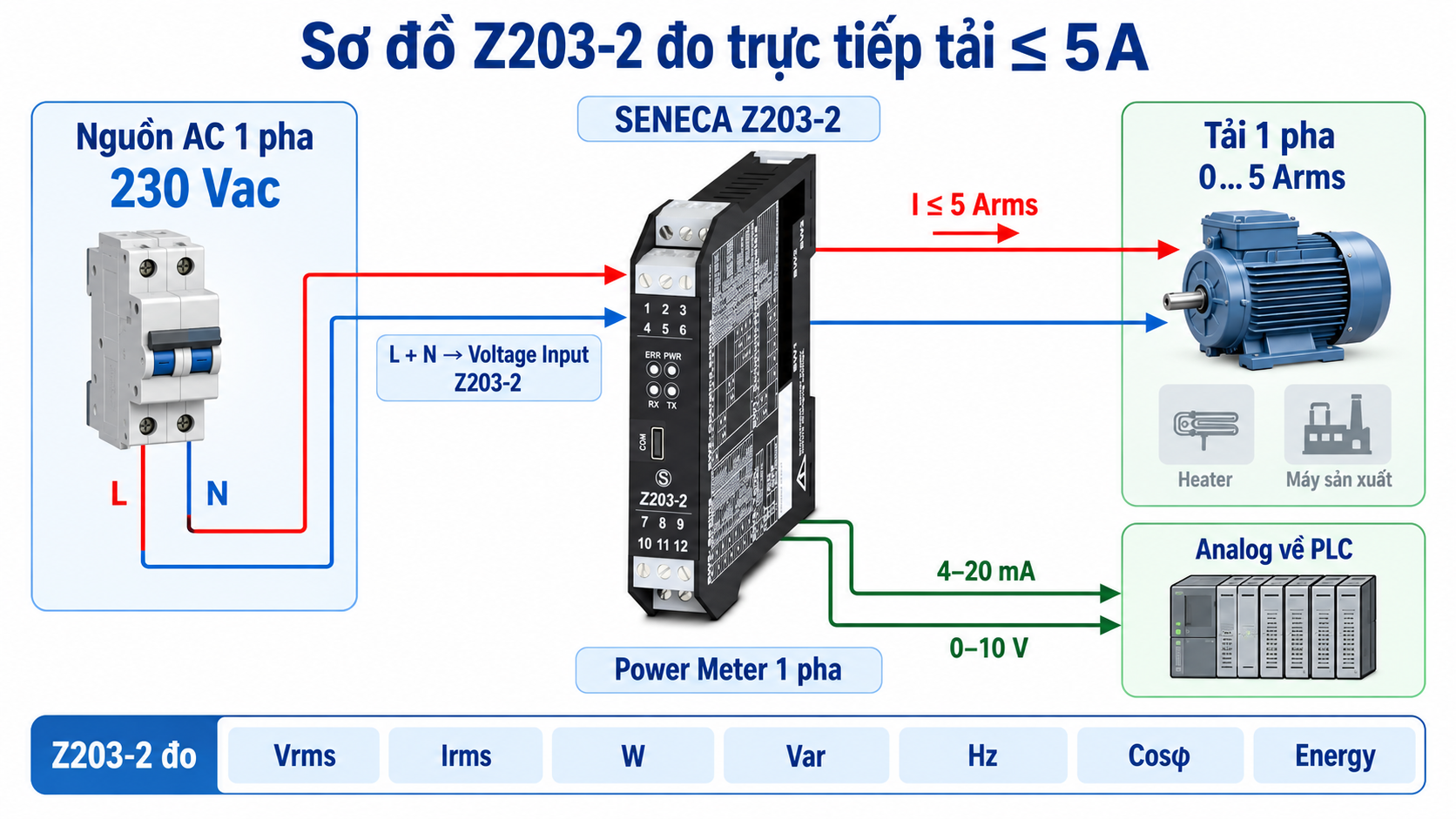

Đo trực tiếp đến 5 Ampe

Z203-2 có ngõ đo dòng định mức đến 5 Arms. Với những tải nhỏ nằm trong phạm vi này, dòng điện có thể được đưa trực tiếp qua phần đo của thiết bị theo sơ đồ đấu dây của Seneca.

Dòng tải lớn hơn 5A

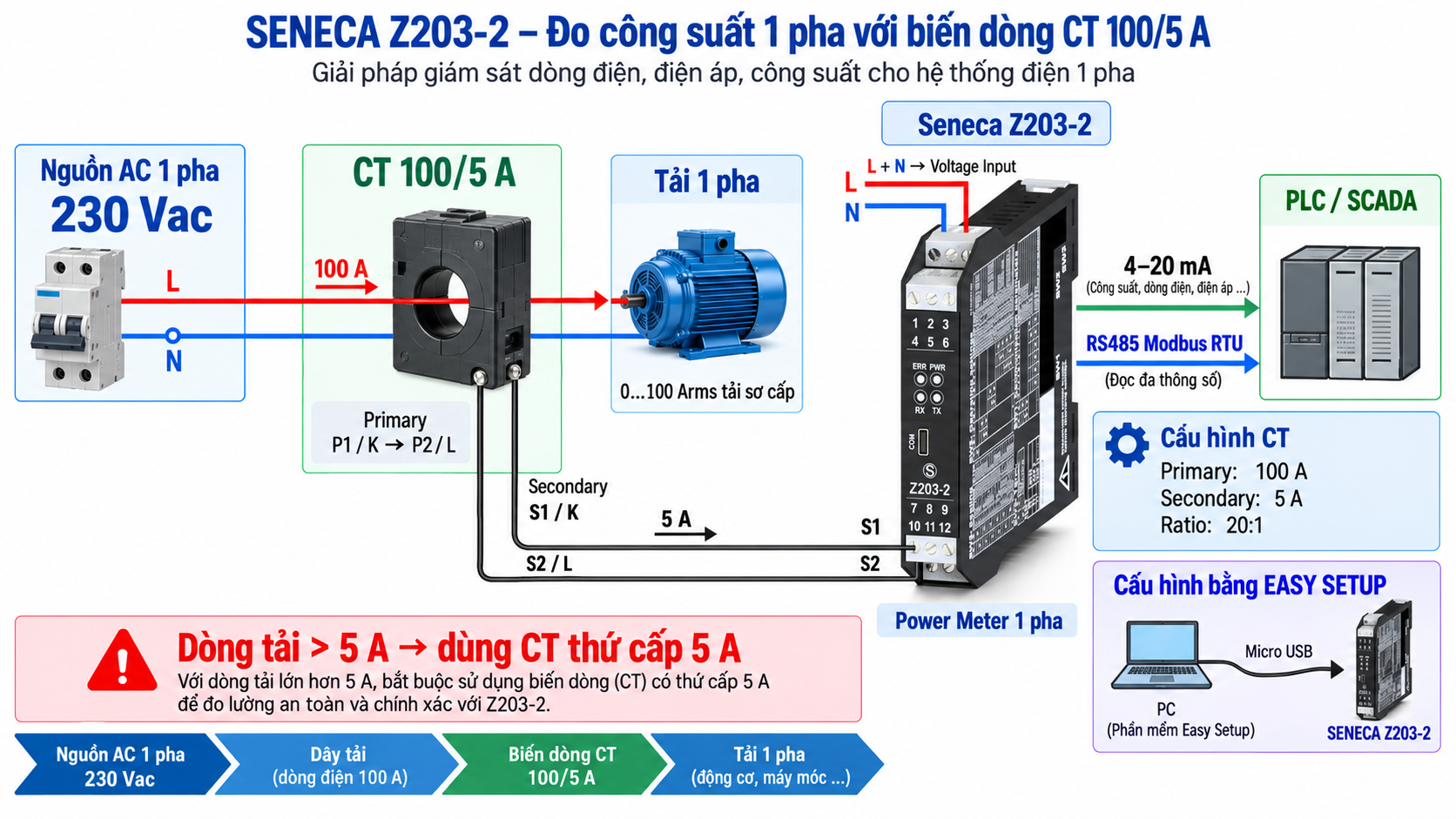

Trong tủ điện công nghiệp, tải 20A, 50A, 100A hoặc vài trăm ampere phổ biến hơn nhiều. Khi đó không đưa dòng tải trực tiếp qua Seneca Z203-2 mà sử dụng biến dòng CT có ngõ thứ cấp 5 A.

Ví dụ tải khoảng 100 A có thể dùng CT 100/5 A. Khi dòng sơ cấp đạt 100 A, phía thứ cấp cung cấp 5 A cho Z203-2. Tỷ số CT được khai báo trong cấu hình để thiết bị tính toán giá trị dòng, công suất và điện năng thực tế của tải.

Seneca cũng cung cấp các CT dạng split-core và through-bar với nhiều tỷ số như 100/5A, 150/5A, 200/5A, 300/5A, 600/5A, 800/5A hoặc 1000/5A để phối hợp cùng Z203-2.

Khi nào nên chọn Seneca Z203-2?

Ứng dụng của Seneca Z203-2

Seneca Z203-2 phù hợp cho các ứng dụng giám sát điện 1 pha trong hệ thống tự động hóa, đặc biệt khi dữ liệu cần được đưa về PLC hoặc SCADA thay vì chỉ quan sát trên đồng hồ tại tủ.

• Theo dõi dòng điện và điện áp của máy sản xuất.
• Giám sát công suất tiêu thụ của tải 1 pha.
• Phát hiện tình trạng tải tăng hoặc giảm bất thường.
• Theo dõi hệ số công suất Cosφ.
• Ghi nhận điện năng tiêu thụ theo từng máy.
• Truyền dữ liệu điện về PLC qua Modbus RTU.
• Đưa dòng, áp hoặc công suất về analog input bằng 4-20mA.
• Kết nối gateway để đưa dữ liệu lên Ethernet hoặc hệ thống giám sát từ xa.

Seneca Z203-2 và T203PM khác nhau thế nào?

Cả hai đều thuộc nhóm thiết bị đo điện của Seneca nhưng cách đo dòng khác nhau. Seneca Z203-2 nhận dòng đến 5 A và có thể kết hợp CT ngoài, trong khi T203PM sử dụng dạng xuyên dây để đo trực tiếp dòng điện lớn.

Nếu cần đo trực tiếp dòng cao, bạn có thể tham khảo Seneca T203PM100-MU, Seneca T203PM300-MU hoặc Seneca T203PM600-MU.

Cách đấu Seneca Z203-2 trong hệ thống

Một hệ thống cơ bản có thể bố trí theo chuỗi:

Nguồn AC 1 pha → tải → Z203-2 → 4-20mA / 0-10V → PLC

Hoặc khi cần lấy nhiều thông số:

Nguồn AC 1 pha → Z203-2 → RS485 Modbus RTU → PLC / SCADA

Với dòng tải lớn:

Dây tải → CT 100/5A → Z203-2 → Modbus RTU / Analog → PLC

Khi dùng CT ngoài cần chú ý đúng chiều P1/P2 phía sơ cấp và S1/S2 phía thứ cấp. Đồng thời khai báo đúng tỷ số CT trong phần mềm để Z203-2 tính toán giá trị thực tế.

Ưu điểm của Seneca Z203-2

Seneca Z203-2 có lợi thế ở khả năng kết hợp chức năng power meter và signal converter trong một module rộng chỉ 17,5 mm. Với một thiết bị, người dùng có thể vừa đo nhiều thông số điện, vừa chuyển một giá trị thành tín hiệu analog hoặc truyền toàn bộ dữ liệu bằng Modbus RTU.

Cách ly cao phía mạch công suất giúp tăng độ an toàn giữa hệ thống đo điện và phần điều khiển. Nguồn cấp rộng 10-40 Vdc cũng thuận tiện vì có thể sử dụng trực tiếp nguồn 24 Vdc phổ biến trong tủ PLC.

Ngoài ra, việc hỗ trợ CT ngoài giúp Seneca Z203-2 không bị giới hạn ở các tải dưới 5 A. Chỉ cần chọn đúng tỷ số CT 5 A, thiết bị có thể được dùng trong nhiều hệ thống có dòng điện lớn hơn đáng kể.

Giá Seneca Z203-2 bao nhiêu?

Giá Seneca Z203-2 thường có thể tham khảo trong khoảng 5.000.000 – 7.000.000 đồng tùy thời điểm nhập hàng, số lượng, phụ kiện DIN bus, biến dòng CT đi kèm và yêu cầu chứng từ CO/CQ.

Seneca hiện niêm yết Z203-2 trên hệ thống quốc tế ở mức khởi điểm khoảng 165 EUR. Giá thực tế tại Việt Nam cần tính thêm vận chuyển, thuế, cấu hình phụ kiện và chính sách từng thời điểm nên Chuyendoitinhieu.vn khuyến nghị liên hệ để nhận báo giá theo cấu hình thực tế.

Một số câu hỏi thường gặp về Seneca Z203-2

Z203-2 có đo trực tiếp dòng 100A được không?

Không đưa trực tiếp 100 A qua Z203-2. Ngõ vào dòng của thiết bị có định mức 5 Arms. Với dòng tải 100 A nên sử dụng CT 100/5 A rồi đưa dòng thứ cấp về Z203-2.

Seneca Z203-2 có 4-20mA không?

Có. Analog output có thể cấu hình 4-20mA, 0-20mA, 0-5V hoặc 0-10V.

Có thể xuất đồng thời điện áp và dòng bằng hai tín hiệu 4-20mA không?

Không. Z203-2 có một analog output để retransmit một đại lượng được chọn. Nếu cần đọc đồng thời nhiều đại lượng nên sử dụng RS485 Modbus RTU.

Z203-2 có Modbus TCP không?

Z203-2 hỗ trợ Modbus RTU trên RS485. Nếu cần Modbus TCP có thể bổ sung gateway Seneca R-KEY-LT.

Z203-2 có đo điện 3 pha không?

Không. Seneca Z203-2 là thiết bị chuyên dùng cho mạng điện 1 pha. Ứng dụng điện 3 pha nên lựa chọn power meter phù hợp khác của Seneca.

Có cần nguồn 24V riêng cho Z203-2 không?

Thiết bị cần nguồn nuôi 10-40 Vdc hoặc 19-28 Vac. Trong tủ điều khiển thông thường có thể sử dụng nguồn 24 Vdc hiện có nếu đáp ứng yêu cầu nguồn và đấu nối đúng hướng dẫn.

Tài liệu chính hãng Seneca Z203-2

Thông số, installation manual, user manual, phần mềm cấu hình và phụ kiện của sản phẩm có thể tham khảo trực tiếp tại trang chính hãng Seneca Z203-2.
