Seneca R-KEY-LT | Bộ chuyển đổi Modbus RS485 sang Ethernet

Seneca R-KEY-LT là gateway công nghiệp dùng để kết nối mạng truyền thông Modbus Serial với mạng Ethernet. Thiết bị hỗ trợ Modbus RTU, Modbus ASCII và Modbus TCP-IP, phù hợp khi cần đưa các thiết bị RS485/RS232 hiện hữu lên mạng Ethernet mà không phải thay đổi toàn bộ thiết bị trường.

Khác với bộ chuyển đổi tín hiệu analog, Seneca R-KEY-LT không nhận trực tiếp tín hiệu 4–20 mA, 0–10 V, Pt100 hay Thermocouple. R-KEY-LT làm việc ở tầng truyền thông: dữ liệu Modbus RTU/ASCII từ thiết bị Serial được chuyển tiếp sang Modbus TCP-IP hoặc theo chiều ngược lại.

Trong một hệ thống thực tế, cảm biến analog có thể được thu thập bằng Seneca Z-4AI hoặc Seneca Z-8AI. Các module này tạo dữ liệu Modbus RTU RS485, sau đó R-KEY-LT đưa dữ liệu lên Ethernet để PLC, máy tính hoặc hệ thống giám sát truy cập.

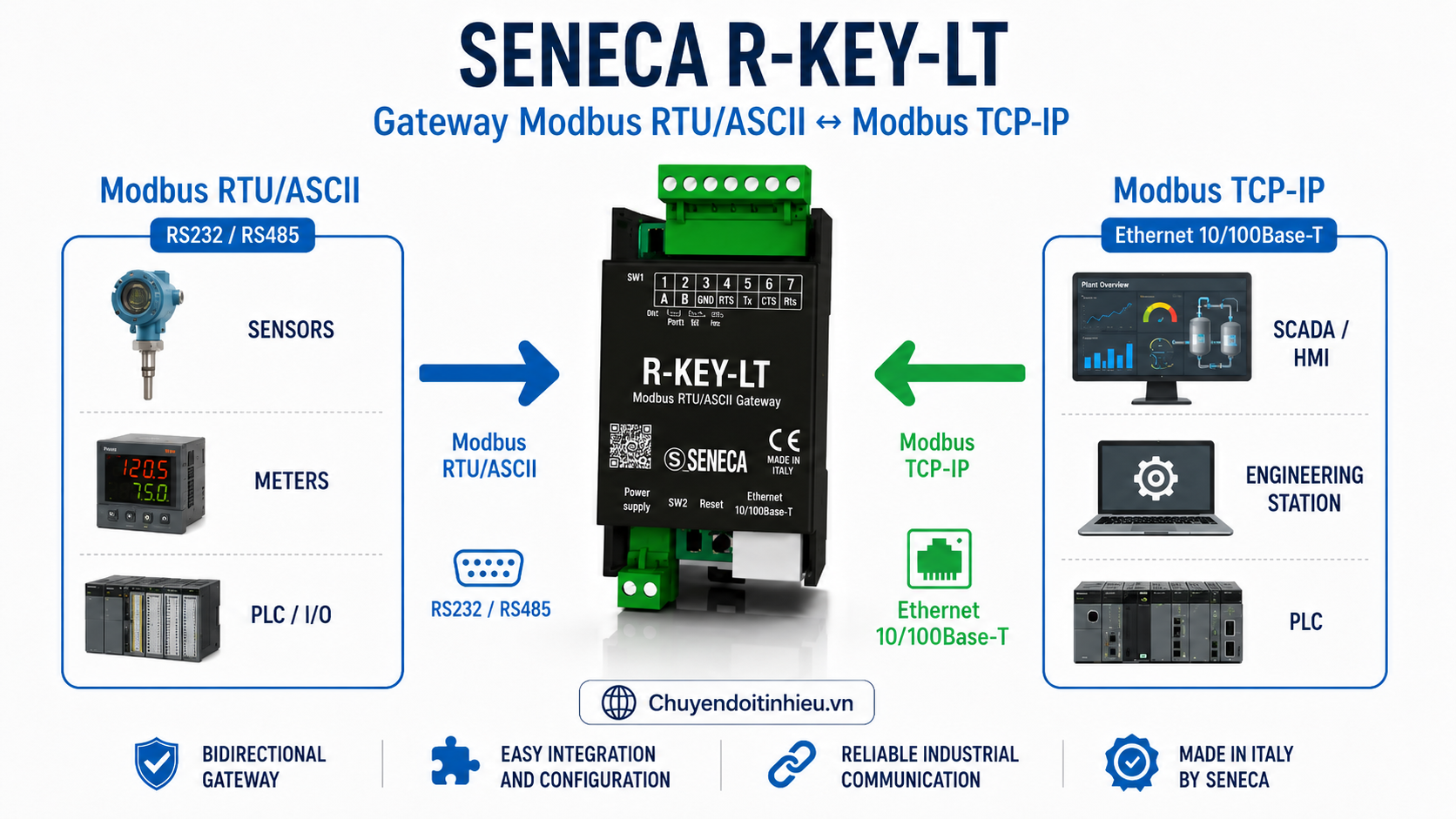

Seneca R-KEY-LT là gì?

Seneca R-KEY-LT thuộc dòng gateway truyền thông công nghiệp của Seneca – Italia. Thiết bị có một cổng Serial có thể sử dụng ở chế độ RS232 hoặc RS485 và một cổng Fast Ethernet RJ45.

Vai trò chính của R-KEY-LT là làm cầu nối giữa hai lớp truyền thông Serial và Ethernet. Nhờ đó, một mạng máy móc cũ đang sử dụng Modbus RTU RS485 vẫn có thể được tích hợp vào PLC, SCADA, máy tính hoặc hệ thống thu thập dữ liệu sử dụng Modbus TCP-IP mà không phải thay toàn bộ thiết bị.

Seneca còn cho phép thiết bị hoạt động như Serial Device Server. Chức năng này hữu ích khi phần mềm trên máy tính cần truy cập một thiết bị Serial thông qua mạng Ethernet nhưng vẫn muốn làm việc gần giống một cổng COM từ xa.

Bạn có thể xem thêm nhóm bộ chuyển đổi tín hiệu Modbus và Internet để so sánh với các giải pháp truyền thông khác.

R-KEY-LT giải quyết những bài toán nào?

1. Đưa Modbus RTU RS485 lên Ethernet

Đây là ứng dụng phổ biến nhất của Seneca R-KEY-LT. Nhiều đồng hồ đo, transmitter, module I/O, bộ điều khiển và thiết bị đo trong nhà máy chỉ có Modbus RTU RS485. Trong khi đó PLC, IPC hoặc hệ thống giám sát mới lại thuận tiện hơn khi làm việc qua Ethernet.

R-KEY-LT đặt giữa hai mạng để chuyển dữ liệu Modbus RTU/ASCII sang Modbus TCP-IP. Phía Ethernet không cần kéo riêng một đường RS485 dài về phòng điều khiển nếu hạ tầng Ethernet đã có sẵn.

2. Từ Modbus TCP-IP xuống Modbus RTU/ASCII

Gateway không chỉ hoạt động theo một chiều. Seneca R-KEY-LT còn cho phép thiết bị Modbus TCP-IP giao tiếp với các thiết bị Modbus RTU/ASCII ở tầng Serial trong cấu hình phù hợp.

Điều này đặc biệt hữu ích khi nâng cấp từng phần của hệ thống: phía điều khiển đã chuyển sang Ethernet nhưng các thiết bị hiện trường vẫn sử dụng RS485.

3. Serial Device Server qua Ethernet

Ngoài chức năng Modbus Gateway, R-KEY-LT có thể hoạt động như Serial Device Server. Dữ liệu Serial được truyền qua Ethernet một cách trong suốt đối với giao thức Serial trong chế độ tương ứng.

Ứng dụng này thích hợp khi cần truy cập thiết bị RS232/RS485 từ một PC ở vị trí khác trong mạng LAN mà phần mềm vẫn cần giao tiếp qua cổng Serial ảo.

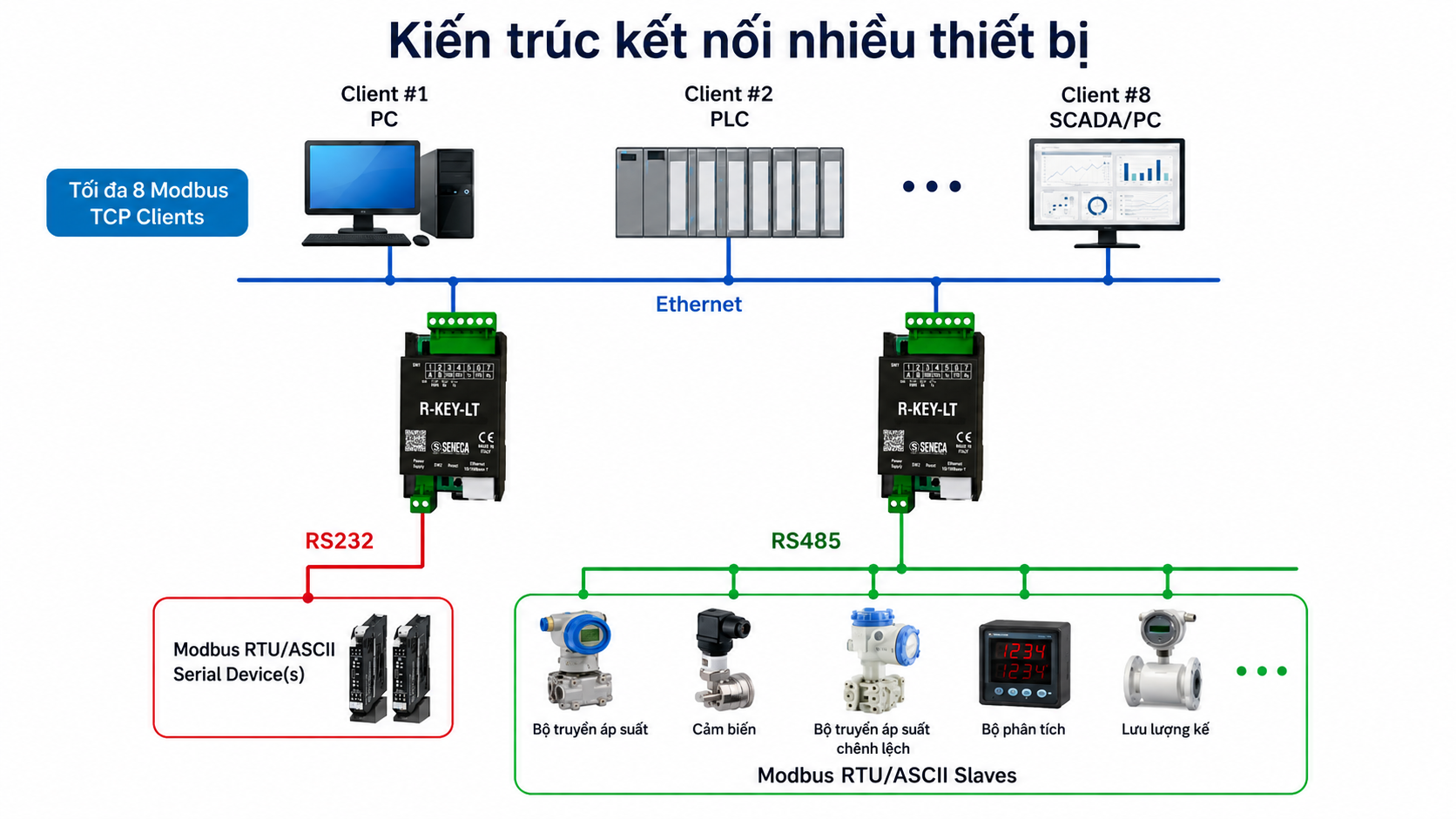

4. Tập trung nhiều node Modbus RTU

Seneca R-KEY-LT hỗ trợ tối đa 128 node Modbus RTU/ASCII trên cổng Serial theo thông số nhà sản xuất. Vì vậy một gateway có thể làm điểm kết nối giữa một bus RS485 gồm nhiều Slave với mạng Ethernet.

Con số 128 node là khả năng hỗ trợ của gateway. Khi thiết kế thực tế vẫn cần kiểm tra giới hạn vật lý của mạng RS485, loại transceiver của từng thiết bị, termination, polarization, baud rate, chất lượng dây và topology.

Các chế độ hoạt động của Seneca R-KEY-LT

R-KEY-LT không đơn thuần là một bộ đổi đầu nối RS485 sang RJ45. Thiết bị xử lý giao thức và có nhiều chế độ vận hành để đáp ứng các kiến trúc mạng khác nhau.

Thông số kỹ thuật Seneca R-KEY-LT

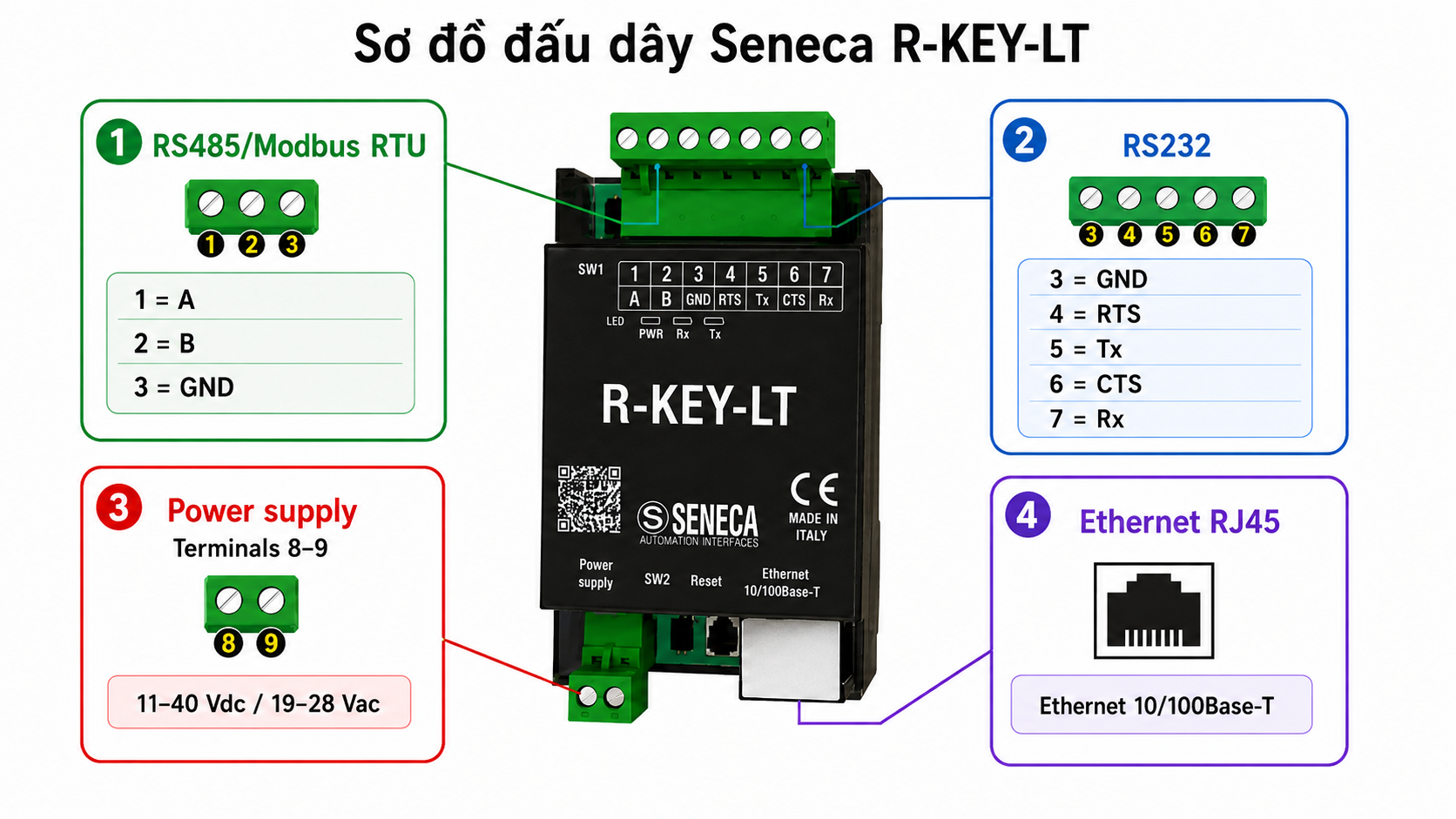

Sơ đồ kết nối Seneca R-KEY-LT

Nguồn cấp chân 8 và 9

Seneca R-KEY-LT sử dụng nguồn 11…40 Vdc hoặc 19…28 Vac. Nguồn được đấu vào terminal 8 và 9.

Thiết kế nguồn vào cho phép sử dụng nguồn DC phổ biến 12 Vdc hoặc 24 Vdc trong tủ điều khiển. Nhà sản xuất yêu cầu nguồn được bảo vệ phù hợp và thiết bị được lắp bên trong tủ/vỏ bảo vệ.

Đấu RS485

Khi sử dụng RS485 cần kiểm tra A/B theo ký hiệu thực tế của thiết bị kết nối. Một số hãng sử dụng D+/D-, A/B hoặc A+/B- với quy ước tên khác nhau, vì vậy không nên chỉ dựa vào tên A và B mà bỏ qua tài liệu thiết bị.

Đấu RS232

Kết nối Ethernet

Cổng RJ45 của R-KEY-LT kết nối với switch công nghiệp, router, PLC, IPC hoặc máy tính trong cùng hệ thống Ethernet. Tốc độ cổng là Fast Ethernet 100 Tx.

Cần phân biệt giữa khả năng chuyển đổi sang Ethernet và khoảng cách vật lý của một đoạn cáp mạng. Không nên hiểu rằng Seneca R-KEY-LT có thể nối trực tiếp một sợi cáp Ethernet dài vài kilomet. Khoảng cách của mạng tổng thể phụ thuộc vào switch, router, cáp quang, media converter và kiến trúc mạng được sử dụng.

Cách cấu hình Seneca R-KEY-LT cơ bản

R-KEY-LT tích hợp Web Server nên phần lớn cấu hình có thể thực hiện bằng trình duyệt. Với thiết bị ở trạng thái mặc định, Seneca công bố địa chỉ IP nhà máy là 192.168.90.101.

Bước 1 – Cấp nguồn và kết nối Ethernet

Cấp nguồn cho chân 8–9 của R-KEY-LT và nối cáp RJ45 giữa gateway với máy tính hoặc switch mạng.

Bước 2 – Đặt máy tính cùng lớp mạng

Nếu gateway đang ở IP mặc định 192.168.90.101, máy tính có thể tạm đặt một IP cùng subnet, ví dụ 192.168.90.10, nhưng không được trùng địa chỉ với gateway hoặc thiết bị khác trong mạng.

Bước 3 – Truy cập Web Server

Nhập địa chỉ 192.168.90.101 trên trình duyệt. Theo Installation Manual hiện hành, tài khoản mặc định dùng để truy cập Web Server là:

• Username: admin
• Password: admin

Sau khi đưa thiết bị vào vận hành nên thực hiện các biện pháp quản lý truy cập phù hợp với chính sách mạng của hệ thống.

Bước 4 – Cấu hình Ethernet

Thiết lập IP Address, Subnet Mask và Gateway phù hợp với mạng nhà máy. Nếu dùng IP tĩnh, nên lập danh sách địa chỉ để tránh hai thiết bị sử dụng cùng một IP.

Bước 5 – Cấu hình cổng Serial

Các thông số của R-KEY-LT phải giống thiết bị Modbus Serial đang kết nối, bao gồm:

• RS232 hay RS485.
• Baud rate.
• Data bits.
• Parity.
• Stop bits.
• Địa chỉ Modbus Slave của từng thiết bị.

Sai baud rate hoặc parity là một trong những nguyên nhân phổ biến khiến Ethernet vẫn kết nối bình thường nhưng không đọc được dữ liệu từ Modbus RTU.

Bước 6 – Chọn Operating Mode

Chọn chế độ gateway theo hướng truyền dữ liệu thực tế. Không nên chỉ cấu hình IP và Serial rồi mặc định rằng thiết bị sẽ tự xác định vai trò Master/Slave. Kiến trúc Modbus của hệ thống phải được xác định trước.

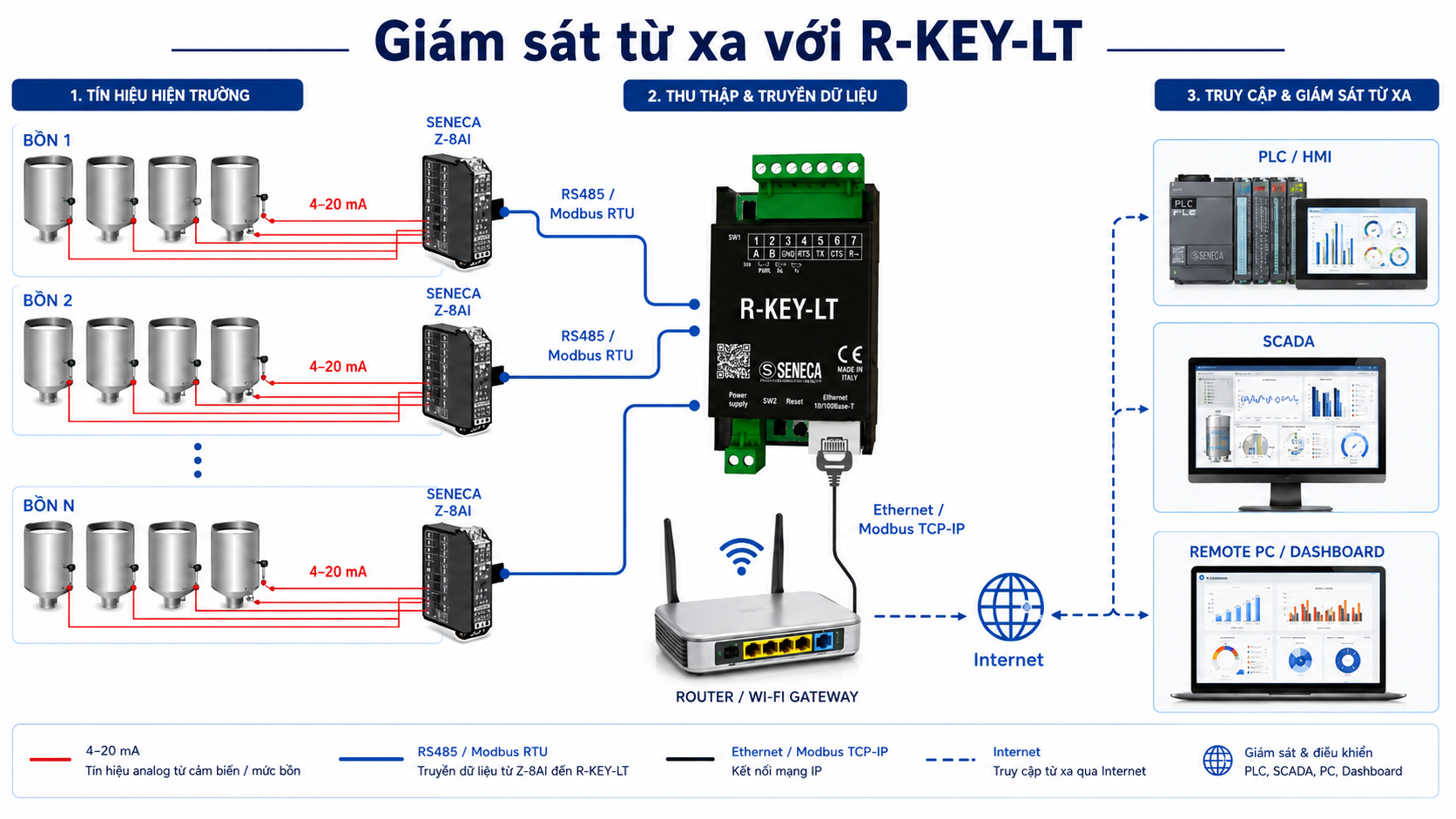

Ví dụ: Z-8AI + R-KEY-LT đưa tín hiệu analog lên Ethernet

Một ứng dụng điển hình có tám cảm biến 4–20 mA hoặc 0–10 V cần thu thập tại hiện trường nhưng PLC hoặc máy tính giám sát ở phía mạng Ethernet.

Có thể bố trí hệ thống theo chuỗi:

Cảm biến → Seneca Z-8AI → Modbus RTU RS485 → Seneca R-KEY-LT → Ethernet → PLC/PC/SCADA.

Seneca Z-8AI thực hiện nhiệm vụ thu nhận tám tín hiệu analog và tạo dữ liệu Modbus RTU. Seneca R-KEY-LT không đo lại tín hiệu analog mà chỉ làm gateway đưa dữ liệu Modbus lên mạng Ethernet.

Với số lượng tín hiệu ít hơn, có thể đánh giá Seneca Z-4AI – 4 ngõ vào Analog Modbus RTU.

Ưu điểm của Seneca R-KEY-LT

• Chuyển đổi hai chiều giữa Modbus Serial và Modbus TCP-IP.
• Hỗ trợ cả Modbus RTU và Modbus ASCII.
• Một cổng Serial có thể sử dụng RS232 hoặc RS485.
• Cổng Fast Ethernet RJ45 100 Tx.
• Hỗ trợ tối đa 128 node Modbus RTU/ASCII theo thông số gateway.
• Tối đa 8 Modbus TCP-IP Clients ở Server Mode.
• Tối đa 10 Modbus TCP-IP Servers ở Client Mode.
• Bộ nhớ đến 500 Tags.
• Có Serial Device Server.
• Tích hợp Web Server để cấu hình và chẩn đoán.
• Có chức năng Data Sniffer trên cổng Serial.
• Firmware có thể cập nhật qua Web Server.
• Nguồn rộng 11…40 Vdc hoặc 19…28 Vac.
• Cách ly 1,5 kVac.
• Nhiệt độ hoạt động -25…+65°C phù hợp tủ công nghiệp.
• Kích thước nhỏ, lắp DIN Rail.

Khi nào nên chọn Seneca R-KEY-LT?

Giá Seneca R-KEY-LT bao nhiêu?

Giá Seneca R-KEY-LT tại Việt Nam thường có thể tham khảo trong khoảng 4,5–6,5 triệu đồng tùy thời điểm, số lượng đặt hàng, tỷ giá, tồn kho và chính sách nhập khẩu.

Mức giá trên dùng để dự toán ban đầu, không phải giá bán cố định. Với dự án cần nhiều gateway, nên cung cấp số lượng và yêu cầu hệ thống để Chuyendoitinhieu.vn kiểm tra đúng phiên bản, tồn kho và báo giá tại thời điểm đặt hàng.

Những lỗi thường gặp khi dùng R-KEY-LT

Ethernet kết nối nhưng không đọc được Modbus RTU

Kiểm tra baud rate, parity, stop bit, Slave ID, dây A/B và chế độ hoạt động của gateway. Cổng Ethernet sáng không đồng nghĩa cấu hình Modbus Serial đã đúng.

Hai thiết bị dùng trùng IP

Seneca lưu ý không sử dụng hai thiết bị có cùng địa chỉ IP trên cùng mạng Ethernet. Khi lắp nhiều R-KEY-LT cần cấp địa chỉ riêng cho từng gateway.

Đảo A và B của RS485

Nếu gateway không nhận được frame Serial, kiểm tra quy ước A(+), B(-) của R-KEY-LT với thiết bị phía bên kia.

Đặt dây RS485 cạnh biến tần hoặc động lực

Trong môi trường nhiễu, nên dùng dây tín hiệu có shield, bố trí hệ thống nối đất phù hợp và tách tuyến truyền thông khỏi dây nguồn động lực, biến tần, motor hoặc transformer.

Câu hỏi thường gặp về Seneca R-KEY-LT

R-KEY-LT có chuyển RS485 sang Ethernet không?

Có. Seneca R-KEY-LT có một cổng RS232/RS485 và một cổng Ethernet RJ45, hỗ trợ gateway giữa Modbus RTU/ASCII và Modbus TCP-IP.

R-KEY-LT có nhận 4–20 mA trực tiếp không?

Không. Nếu tín hiệu ban đầu là 4–20 mA hoặc 0–10 V cần dùng Analog Input Module như Z-4AI hoặc Z-8AI trước, sau đó truyền dữ liệu Modbus RTU vào R-KEY-LT.

R-KEY-LT hỗ trợ bao nhiêu thiết bị Modbus RTU?

Theo thông số Seneca, gateway hỗ trợ tối đa 128 node Modbus RTU/ASCII trên cổng Serial. Thiết kế bus thực tế vẫn phải xét giới hạn điện và topology của RS485.

R-KEY-LT có Web Server không?

Có. Web Server tích hợp được sử dụng để cấu hình, cập nhật firmware và hỗ trợ chẩn đoán. IP factory của phiên bản hiện hành được Seneca công bố là 192.168.90.101.

R-KEY-LT dùng nguồn 24 VDC được không?

Có. Dải nguồn DC của thiết bị là 11…40 Vdc nên nguồn 24 Vdc công nghiệp nằm trong dải cho phép.

R-KEY-LT có dùng RS232 và RS485 cùng lúc không?

Không nên hiểu đây là hai cổng Serial độc lập. R-KEY-LT có một cổng Serial có thể cấu hình RS232 hoặc RS485.

Tài liệu kỹ thuật Seneca R-KEY-LT

Khi cấu hình hoặc thiết kế hệ thống nên ưu tiên phiên bản tài liệu đúng Hardware Revision và Firmware đang sử dụng. Seneca hiện cung cấp Datasheet, Installation Manual, User Manual, firmware và các công cụ cấu hình trực tiếp trên trang sản phẩm.

Xem tài liệu chính hãng tại Seneca R-KEY-LT – tài liệu nhà sản xuất.

Nếu cần tìm hiểu tổng quát hơn về vai trò của converter và gateway trong hệ thống đo lường, có thể tham khảo bài bộ chuyển đổi tín hiệu là gì.

Kết luận

Seneca R-KEY-LT phù hợp cho bài toán tích hợp các thiết bị Modbus RTU/ASCII RS232 hoặc RS485 vào mạng Modbus TCP-IP. Với một cổng Serial, một cổng Fast Ethernet, 500 Tags, tối đa 128 node RTU/ASCII và Web Server tích hợp, thiết bị phù hợp cho nâng cấp máy móc cũ, thu thập dữ liệu và kết nối mạng truyền thông trong nhà máy.

Điểm cần xác định trước khi đặt R-KEY-LT là thiết bị phía Serial đang đóng vai trò Master hay Slave, chuẩn RS232 hay RS485, số lượng node, thông số Serial, vai trò phía Modbus TCP-IP và sơ đồ mạng Ethernet. Xác định đúng các thông tin này sẽ giúp chọn đúng Operating Mode và giảm thời gian cấu hình tại hiện trường.
