Bộ chuyển đổi tín hiệu là gì? Vai trò, nguyên lý hoạt động và ứng dụng trong công nghiệp

Bộ chuyển đổi tín hiệu là gì? Đây là thiết bị trung gian dùng để chuyển tín hiệu từ cảm biến hoặc thiết bị đo sang dạng phù hợp với PLC, bộ hiển thị, datalogger hay hệ thống điều khiển.

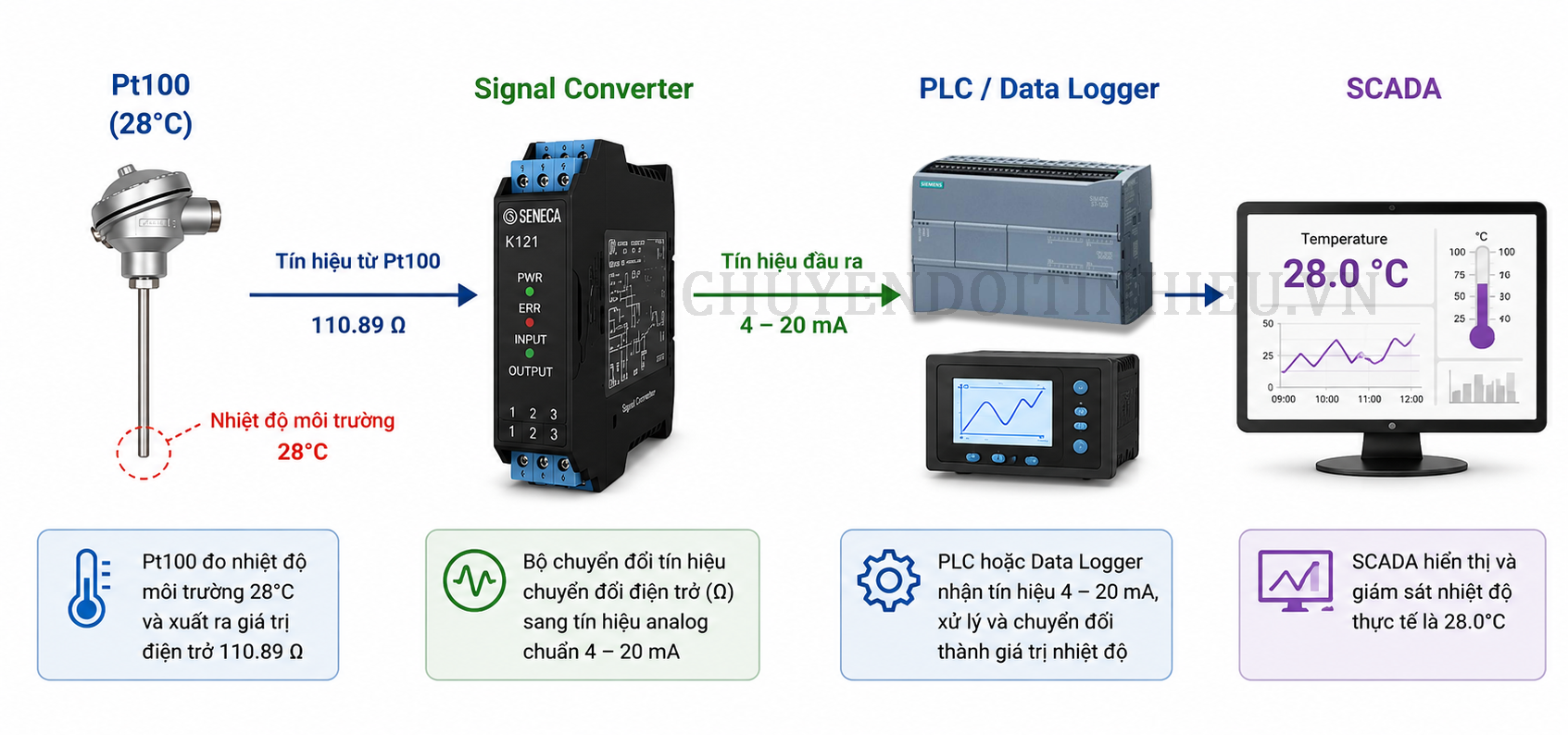

Ví dụ, Pt100 phát tín hiệu điện trở nhưng PLC chỉ nhận 4-20mA. Khi đó, bộ chuyển đổi tín hiệu sẽ đọc Pt100 và chuyển giá trị đo thành dòng 4-20mA tương ứng. Thiết bị cũng có thể chuyển 0-10V sang 4-20mA, xung sang analog hoặc analog sang Modbus.

Ngoài chuyển đổi, một số model còn tích hợp cách ly điện, lọc tín hiệu, khuếch đại hoặc chia một tín hiệu thành nhiều đầu ra.

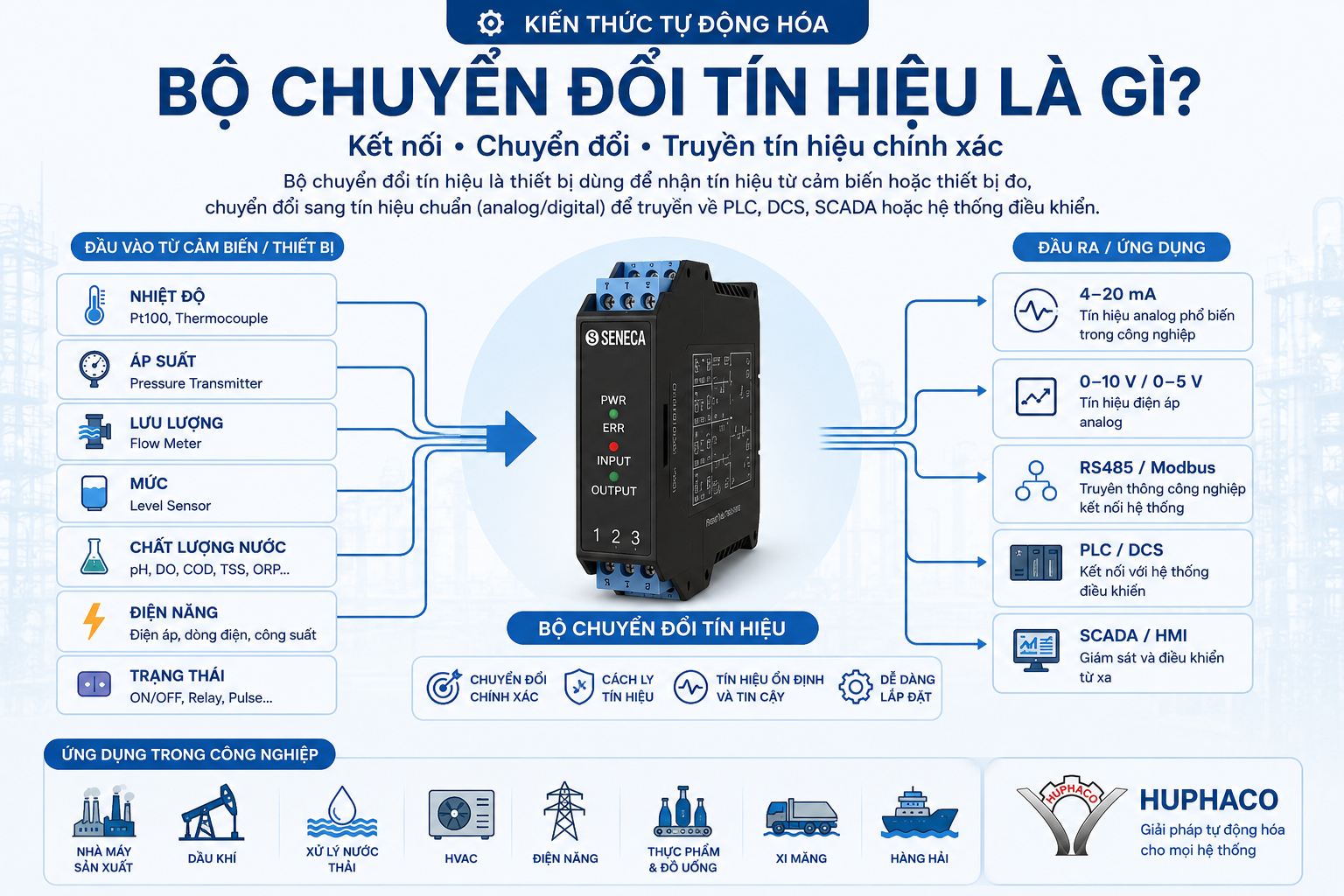

Bộ chuyển đổi tín hiệu là gì?

Bộ chuyển đổi tín hiệu, tiếng Anh là Signal Converter, nhận tín hiệu đầu vào, xử lý và tạo ra tín hiệu đầu ra theo một chuẩn đã xác định. Mục đích chính là giúp các thiết bị sử dụng tín hiệu khác nhau có thể kết nối và làm việc với nhau.

Có thể hiểu đơn giản:

Cảm biến tạo ra tín hiệu đo, còn bộ chuyển đổi tín hiệu giúp đưa tín hiệu đó về đúng dạng mà PLC hoặc thiết bị nhận có thể đọc được.

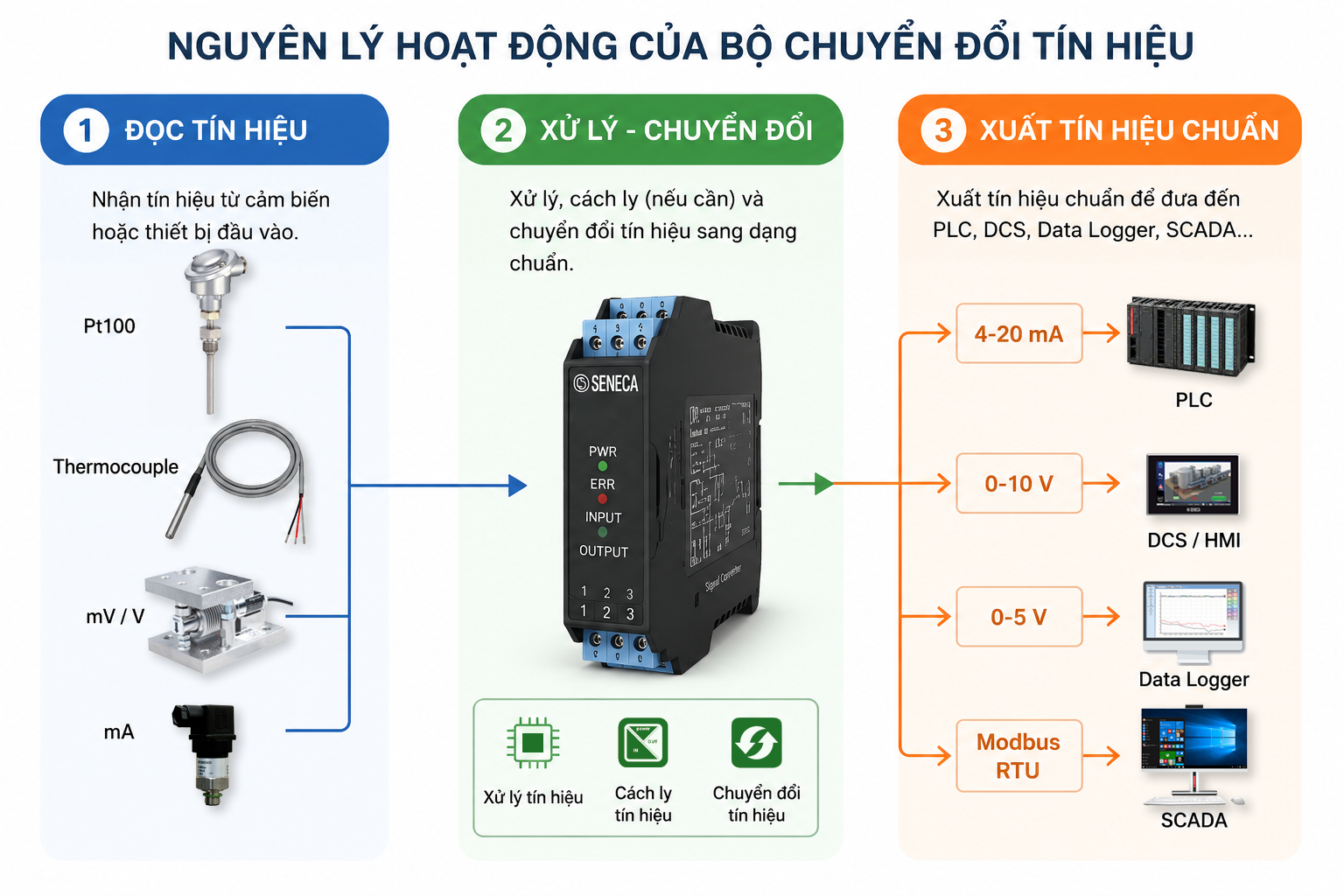

Nguyên lý hoạt động của bộ chuyển đổi tín hiệu

Quá trình xử lý thường gồm ba bước:

Nhận tín hiệu đầu vào → Xử lý và chuyển đổi → Xuất tín hiệu tiêu chuẩn

Đầu tiên, thiết bị tiếp nhận tín hiệu từ cảm biến. Tùy từng model, đầu vào có thể là điện trở, điện áp mV, dòng điện, điện áp analog, xung hoặc tần số.

Tiếp theo, bộ chuyển đổi xử lý, khuếch đại và quy đổi tín hiệu theo thang đo đã cài đặt. Ví dụ, Pt100 có dải 0–200°C có thể được chuyển thành 4–20 mA:

• 0°C tương ứng 4 mA.
• 100°C tương ứng khoảng 12 mA.
• 200°C tương ứng 20 mA.

Cuối cùng, tín hiệu đầu ra được truyền đến PLC, bộ hiển thị, datalogger hoặc hệ thống điều khiển.

Một số bộ chuyển đổi tín hiệu còn tích hợp chức năng cách ly điện, lọc nhiễu hoặc khuếch đại tín hiệu trước khi truyền về PLC. Tùy từng model, mức cách ly và chức năng xử lý sẽ khác nhau nên cần kiểm tra trong datasheet. Có thể tham khảo dòng bộ chuyển đổi và cách ly tín hiệu Z-Line của Seneca.

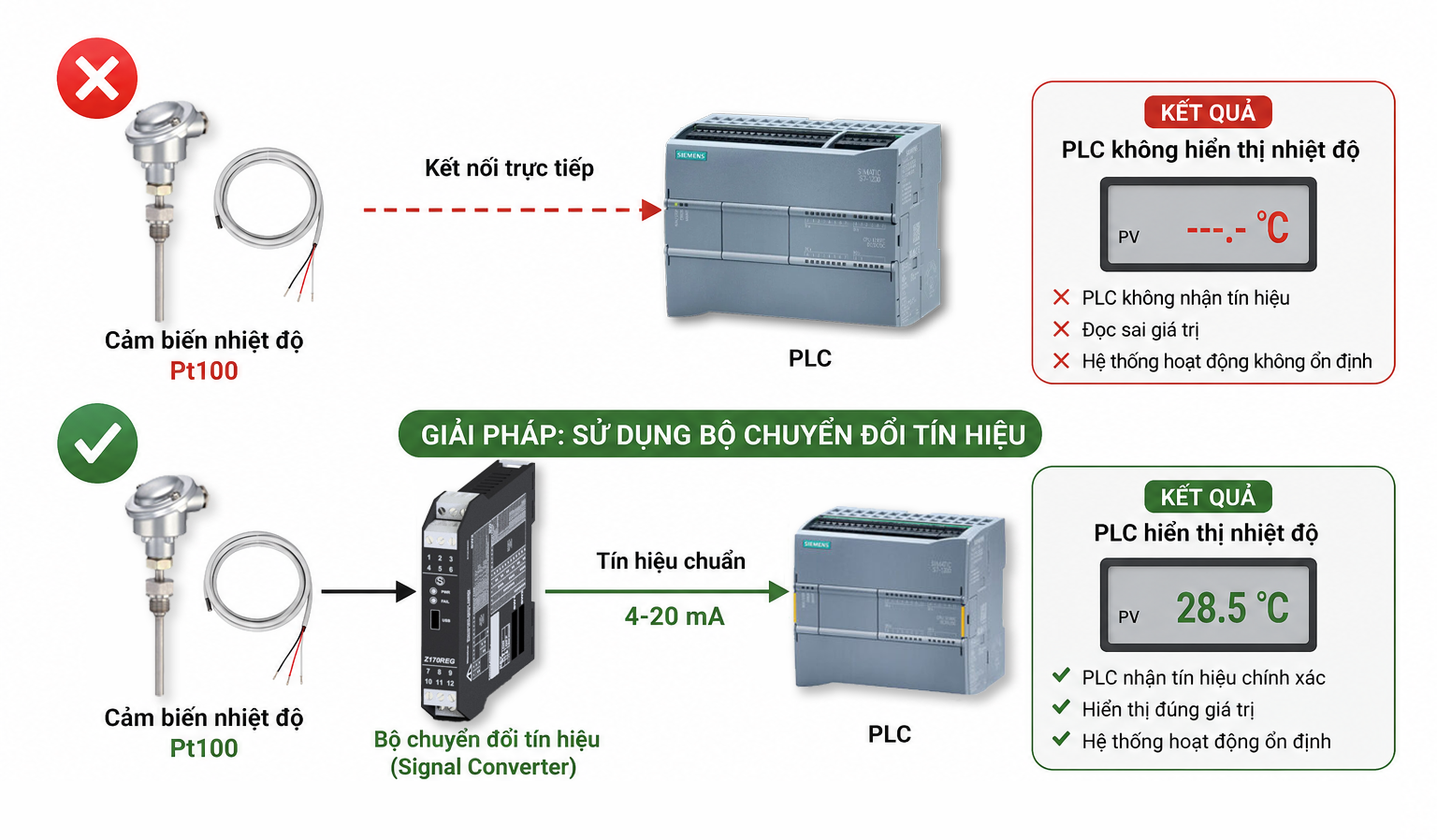

Vì sao cần sử dụng bộ chuyển đổi tín hiệu?

Không phải cảm biến và thiết bị điều khiển nào cũng sử dụng cùng một chuẩn tín hiệu. Chẳng hạn:

• Cảm biến nhiệt độ sử dụng Pt100.
• Cảm biến lực phát tín hiệu mV/V.
• Đồng hồ lưu lượng phát xung.
• PLC chỉ nhận 4–20 mA hoặc 0–10 V.
• Datalogger cần dữ liệu Modbus RTU.

Nếu kết nối trực tiếp khi hai phía không tương thích, PLC có thể không nhận được tín hiệu, hiển thị sai giá trị hoặc hoạt động không ổn định.

Bộ chuyển đổi tín hiệu được sử dụng để:

• Chuyển đổi giữa các chuẩn tín hiệu khác nhau.
• Chuẩn hóa nhiều loại cảm biến về 4–20 mA hoặc 0–10 V.
• Cách ly tín hiệu giữa cảm biến và PLC.
• Hạn chế ảnh hưởng của vòng lặp mass và chênh lệch điện thế.
• Chia một tín hiệu cho nhiều thiết bị nhận.
• Giữ lại cảm biến cũ khi nâng cấp PLC hoặc hệ thống điều khiển.

Không phải model nào cũng có đầy đủ các chức năng trên. Cần kiểm tra datasheet để xác định thiết bị chỉ chuyển đổi hay có thêm cách ly và chia tín hiệu.

Các loại bộ chuyển đổi tín hiệu phổ biến

Bộ chuyển đổi tín hiệu nhiệt độ

Thiết bị nhận tín hiệu từ Pt100, Pt1000, Ni100 hoặc thermocouple và chuyển thành 4–20 mA hay 0–10 V.

Khi lựa chọn cần xác định loại cảm biến, số dây, dải nhiệt độ và tín hiệu đầu ra. Ví dụ, Pt100 ba dây đo từ 0–200°C cần được cấu hình khác Pt100 hai dây đo từ -50–100°C.

Có thể tham khảo Seneca T121 khi cần chuyển đổi tín hiệu Pt100 hoặc thermocouple sang 4–20 mA.

Bộ chuyển đổi tín hiệu analog

Đây là nhóm được sử dụng phổ biến trong tủ điện và hệ thống PLC. Các phép chuyển đổi thường gặp gồm:

• 4–20 mA sang 0–10 V.
• 0–10 V sang 4–20 mA.
• 0–5 V sang 4–20 mA.
• 4–20 mA sang 4–20 mA có cách ly.
• 4–20 mA sang 20–4 mA.

Seneca K109S là một ví dụ về thiết bị chuyển đổi và cách ly tín hiệu analog dùng trong tủ điện.

Bộ chuyển đổi loadcell, mV và biến trở

Loadcell thường phát tín hiệu rất nhỏ theo đơn vị mV/V. Bộ chuyển đổi sẽ cấp nguồn cho cầu đo, khuếch đại tín hiệu và chuyển thành 4–20 mA, 0–10 V hoặc Modbus.

Khi chọn cần kiểm tra độ nhạy loadcell, nguồn kích thích, tổng tải trọng, số lượng loadcell và yêu cầu hiệu chuẩn.

Đối với biến trở, thiết bị sẽ đọc sự thay đổi điện trở và quy đổi thành tín hiệu analog tuyến tính để PLC có thể xử lý.

Bộ chuyển đổi xung và tần số

Nhóm này nhận xung từ encoder, cảm biến tốc độ, cảm biến tiệm cận hoặc đồng hồ lưu lượng rồi chuyển thành 4–20 mA hay 0–10 V.

Ví dụ, dải 0–1.000 Hz có thể được quy đổi thành 4–20 mA để PLC theo dõi tốc độ động cơ hoặc lưu lượng tức thời.

Bộ chuyển đổi dòng điện AC/DC

Thiết bị nhận dòng điện trực tiếp, tín hiệu từ biến dòng CT hoặc điện áp từ điện trở shunt rồi chuyển thành 4–20 mA, 0–10 V hoặc Modbus.

Ứng dụng thường gặp là giám sát dòng điện của động cơ, bơm, máy nén và tải điện trong nhà máy.

Bộ chuyển đổi analog sang Modbus

Thiết bị tiếp nhận nhiều kênh 4–20 mA hoặc 0–10 V, số hóa dữ liệu và truyền về PLC, máy tính hoặc datalogger qua Modbus RTU/TCP.

Giải pháp này phù hợp khi có nhiều cảm biến, khoảng cách truyền xa hoặc PLC không còn đủ ngõ vào analog.

Phân biệt bộ chuyển đổi, bộ cách ly và bộ chia tín hiệu

Một thiết bị có thể kết hợp nhiều chức năng. Ví dụ, bộ chia tín hiệu có thể nhận 0–10 V, xuất hai tín hiệu 4–20 mA và cách ly độc lập giữa đầu vào, đầu ra với nguồn cấp.

Nếu tín hiệu đang dao động hoặc sai giá trị, nên kiểm tra nguyên nhân trước khi chọn thiết bị. Bài khi nào cần dùng bộ cách ly tín hiệu 4–20 mA trình bày cụ thể các trường hợp liên quan đến nhiễu, nguồn cấp và vòng lặp mass.

Khi nào cần dùng bộ chuyển đổi tín hiệu?

Bạn nên cân nhắc sử dụng bộ chuyển đổi tín hiệu khi:

• PLC không hỗ trợ tín hiệu của cảm biến.
• Cần chuyển Pt100 hoặc thermocouple sang 4–20 mA.
• Cảm biến phát 4–20 mA nhưng PLC chỉ nhận 0–10 V.
• Cần chuyển xung, tần số hoặc mV sang analog.
• Muốn chuẩn hóa nhiều cảm biến về cùng một loại tín hiệu.
• Cần cách ly giữa cảm biến và PLC.
• Một cảm biến phải truyền đến hai thiết bị nhận.
• Muốn giữ cảm biến hiện có khi cải tạo hệ thống.
• Cần truyền nhiều tín hiệu analog qua Modbus.

Nếu cảm biến đã có tín hiệu phù hợp với PLC và hệ thống không cần cách ly hoặc chia tín hiệu, có thể đấu trực tiếp mà không cần thêm bộ chuyển đổi.

Cách chọn bộ chuyển đổi tín hiệu phù hợp

Trước khi chọn model, cần xác định sáu thông tin chính:

Tín hiệu đầu vào

Cần ghi rõ loại tín hiệu và dải đo, chẳng hạn:

• Pt100 ba dây, dải 0–200°C.
• Thermocouple loại K, dải 0–800°C.
• Analog 4–20 mA hoặc 0–10 V.
• Loadcell có độ nhạy 2 mV/V.
• Xung NPN, PNP hoặc Namur.
• Dòng điện 0–5 A AC.

Tín hiệu đầu ra

Xác định thiết bị nhận cần 4–20 mA, 0–10 V, relay hay Modbus. Nếu dùng 4–20 mA, cần kiểm tra đầu ra và ngõ vào là Active hay Passive.

Có thể xem hướng dẫn nối dây tín hiệu 4–20 mA Active và Passive trước khi kết nối với PLC.

Thang đo cần chuyển đổi

Bộ chuyển đổi và PLC phải được cài cùng một khoảng đo. Nếu bộ chuyển đổi được cấu hình 0–200°C nhưng PLC scale 0–100°C, giá trị hiển thị sẽ sai dù dòng điện vẫn nằm trong khoảng 4–20 mA.

Yêu cầu cách ly

Nếu cảm biến và PLC sử dụng nguồn hoặc điểm mass khác nhau, đặt cách xa nhau hoặc nằm gần biến tần, nên xem xét model có cách ly galvanic.

Cách ly giúp hạn chế một số nguyên nhân gây nhiễu nhưng không thay thế bộ chống sét tín hiệu và không khắc phục được lỗi đấu dây hoặc cấu hình sai.

Số kênh và số đầu ra

Cần xác định hệ thống sử dụng:

• Một input và một output.
• Một input và hai output.
• Nhiều input analog.
• Nhiều input truyền chung qua Modbus.

Nếu một cảm biến phải đưa về PLC và bộ hiển thị, nên dùng bộ chia tín hiệu có hai đầu ra độc lập thay vì tự đấu song song.

Nguồn cấp và vị trí lắp đặt

Các bộ chuyển đổi thường sử dụng nguồn 24 VDC hoặc nguồn rộng AC/DC. Ngoài ra cần kiểm tra kiểu lắp DIN rail, kích thước thiết bị, nhiệt độ làm việc và phương pháp cài đặt bằng DIP switch, phần mềm hoặc USB.

Ứng dụng của bộ chuyển đổi tín hiệu trong công nghiệp

Điểm chung của các ứng dụng này là tín hiệu từ thiết bị hiện trường phải được chuẩn hóa trước khi truyền đến hệ thống điều khiển hoặc giám sát.

Khi nào cần sử dụng bộ chuyển đổi tín hiệu?

Bạn nên cân nhắc sử dụng Signal Converter khi:

• PLC hoặc Data Logger không hỗ trợ tín hiệu của cảm biến.
• Cần chuẩn hóa nhiều loại tín hiệu về cùng một chuẩn.
• Muốn cách ly tín hiệu để chống nhiễu.
• Cần chia một tín hiệu ra nhiều thiết bị.
• Muốn nâng cấp hệ thống nhưng vẫn sử dụng cảm biến hiện có.

Trong nhiều trường hợp, một bộ chuyển đổi tín hiệu nhỏ có thể giúp tiết kiệm đáng kể chi phí thay thế thiết bị.

Các bộ chuyển đổi tín hiệu Seneca phổ biến

Seneca cung cấp nhiều dòng thiết bị chuyển đổi, cách ly và xử lý tín hiệu dùng trong công nghiệp. Một số model phổ biến gồm:

• K121: Nhận RTD, thermocouple, mV, dòng và áp; xuất 4–20 mA.
• K109PT: Chuyển đổi Pt100 sang 4–20 mA hoặc 0–10 V.
• K109S: Chuyển đổi và cách ly tín hiệu analog.
• K112: Chuyển đổi tín hiệu xung hoặc tần số.
• Z109REG2-1: Bộ chuyển đổi tín hiệu đa năng.
• Z170REG-1: Chuyển đổi, cách ly và chia tín hiệu.
• Z111: Chuyển đổi và khuếch đại tín hiệu tần số.

Có thể tham khảo danh mục bộ chuyển đổi analog Z-Line của Seneca để kiểm tra chức năng và thông số của từng model.

Câu hỏi thường gặp

Bộ chuyển đổi tín hiệu có phải lúc nào cũng có cách ly không?

Không. Một số model chỉ làm nhiệm vụ chuyển đổi, trong khi các model khác có thêm cách ly giữa đầu vào, đầu ra và nguồn cấp. Cần kiểm tra thông số cách ly trong datasheet.

PLC có đọc trực tiếp Pt100 được không?

Có, nếu PLC có module RTD hỗ trợ đúng loại Pt100 và kiểu đấu hai, ba hoặc bốn dây. Nếu PLC chỉ có ngõ vào 4–20 mA hay 0–10 V thì cần bộ chuyển đổi.

Một tín hiệu 4–20 mA có thể đưa vào hai PLC không?

Không nên tự đấu song song nếu chưa kiểm tra trở kháng và kiểu ngõ vào. Giải pháp phù hợp hơn là dùng bộ chia tín hiệu có hai đầu ra độc lập.

Bộ chuyển đổi có loại bỏ hoàn toàn nhiễu không?

Không. Thiết bị có cách ly và bộ lọc có thể hạn chế nhiều nguyên nhân gây sai số, nhưng vẫn cần kiểm tra nguồn, tiếp địa, cách đi dây và khoảng cách với cáp động lực.

Kết luận

Hiểu đúng bộ chuyển đổi tín hiệu là gì giúp lựa chọn thiết bị phù hợp giữa cảm biến và PLC. Ngoài chuyển đổi Pt100, 4–20 mA, 0–10 V, xung hoặc loadcell, một số model còn hỗ trợ cách ly, chia tín hiệu và truyền dữ liệu Modbus.

Để chọn đúng model, cần cung cấp loại tín hiệu đầu vào, thang đo, tín hiệu đầu ra, nguồn cấp, kiểu Active/Passive, số kênh và yêu cầu cách ly.

Nếu chưa xác định được tín hiệu, bạn có thể gửi ảnh tem cảm biến, sơ đồ chân và loại ngõ vào PLC. Chuyendoitinhieu.vn sẽ hỗ trợ kiểm tra cấu hình trước khi đề xuất thiết bị.
