[TOP5] Bộ chuyển đổi Xung và Tần số Seneca cho PLC và Hệ thống Tự động hóa Công nghiệp

Trong các hệ thống tự động hóa hiện đại, dữ liệu không chỉ được truyền dưới dạng tín hiệu analog như 4-20mA, 0-10V hay RTD, mà còn dưới dạng xung (Pulse) và tần số (Frequency). Đây là tín hiệu phổ biến của encoder, turbine flowmeter, cảm biến Hall, cảm biến tiệm cận, công tơ phát xung và các cảm biến đo tốc độ.

Tuy nhiên, không phải PLC nào cũng có thể xử lý trực tiếp mọi tín hiệu xung. Giới hạn về tốc độ đếm, chuẩn tín hiệu, khả năng chống nhiễu hoặc khoảng cách truyền dẫn có thể khiến hệ thống gặp các lỗi như mất xung, đếm sai, dao động giá trị hoặc thậm chí hư hỏng Digital Input.

Để giải quyết các vấn đề này, các Digital/Pulse Converter được sử dụng như một thiết bị trung gian giúp chuyển đổi, cách ly, chia hoặc lặp tín hiệu, đảm bảo PLC nhận dữ liệu ổn định mà không cần thay đổi toàn bộ hệ thống.

Trong số các nhà sản xuất thiết bị điều hòa tín hiệu công nghiệp, Seneca là thương hiệu nổi bật với hai dòng Z-Line và K-Line, đáp ứng hầu hết các ứng dụng liên quan đến tín hiệu xung và tần số, từ chuyển đổi giữa Analog và Frequency đến giám sát tốc độ, chia tín hiệu và cách ly Digital.

Trong bài viết này, chúng ta sẽ tìm hiểu năm model tiêu biểu gồm Z104, Z111, K111, K111D và K112, đồng thời phân tích ứng dụng thực tế để giúp bạn lựa chọn thiết bị phù hợp.

Tại sao PLC thường gặp khó khăn khi xử lý tín hiệu xung?

Nhiều người cho rằng chỉ cần PLC có Digital Input là có thể đọc mọi tín hiệu Pulse. Thực tế, khả năng xử lý còn phụ thuộc vào tốc độ đếm, chuẩn tín hiệu, chất lượng đường truyền và khả năng chống nhiễu. Chỉ cần một yếu tố không đáp ứng yêu cầu, PLC có thể đọc sai dù cảm biến vẫn hoạt động bình thường.

PLC không đủ tốc độ để đọc tín hiệu xung

Đây là lỗi phổ biến nhất trong các hệ thống sử dụng encoder hoặc cảm biến tốc độ.

Digital Input thông thường được thiết kế cho tín hiệu ON/OFF nên không thể xử lý tín hiệu xung có tần số cao. Ví dụ, encoder 2.500 PPR quay ở 1.200 vòng/phút có thể tạo ra khoảng 50.000 xung/giây. Nếu PLC không có High-Speed Counter, nhiều xung sẽ bị bỏ sót, làm sai kết quả đo tốc độ hoặc vị trí.

Chuẩn tín hiệu giữa cảm biến và PLC không tương thích

Không phải mọi cảm biến đều sử dụng cùng một chuẩn tín hiệu. PLC có thể chỉ hỗ trợ PNP, trong khi cảm biến lại là NPN, Namur, Reed hoặc mức điện áp khác. Khi đấu nối trực tiếp, PLC có thể không nhận tín hiệu hoặc hoạt động không ổn định.

Nhiễu điện từ làm sai tín hiệu xung

Tín hiệu Pulse rất nhạy với nhiễu điện từ từ biến tần, động cơ hoặc đường cáp công suất. Khi dây tín hiệu chạy song song với dây nguồn trong khoảng cách dài, PLC có thể xuất hiện các hiện tượng:

• Đếm thừa hoặc thiếu xung.
• Giá trị tốc độ dao động.
• Cảnh báo sai hoặc mất tín hiệu.

Trong nhiều trường hợp, nguyên nhân không nằm ở PLC hay cảm biến mà ở chất lượng tín hiệu truyền về.

PLC chỉ có Analog Input

Không ít hệ thống cũ chỉ còn Analog Input hoặc không được trang bị bộ đếm tốc độ cao. Khi cần đọc tín hiệu từ encoder hoặc turbine flowmeter, việc thay CPU hoặc mở rộng module sẽ tốn nhiều chi phí. Đây là lúc cần một thiết bị chuyển đổi tín hiệu phù hợp thay vì nâng cấp toàn bộ PLC.

Vì sao phải dùng Digital/Pulse Converter?

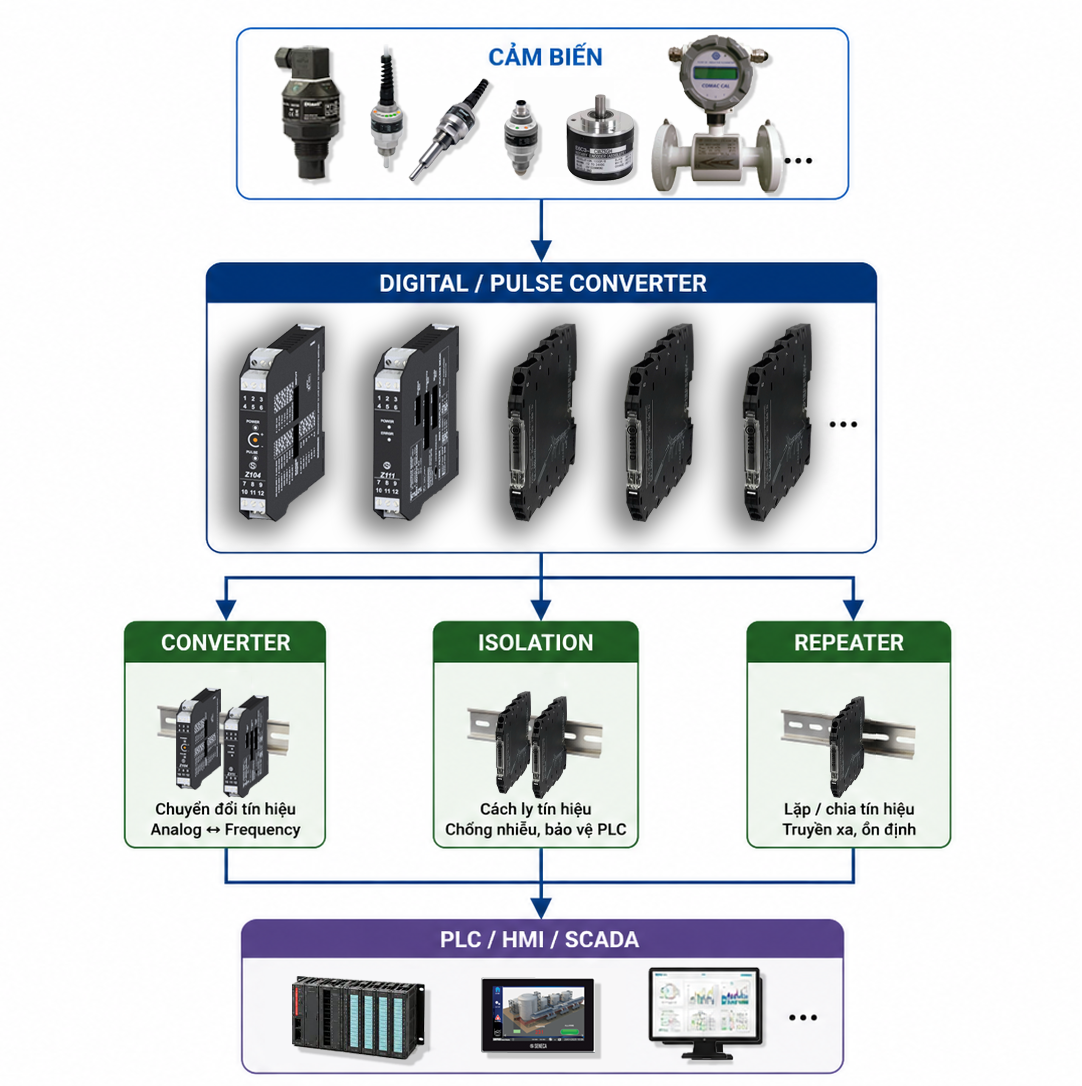

Digital/Pulse Converter không chỉ dùng để chuyển đổi giữa Pulse và Analog. Tùy ứng dụng, thiết bị còn có thể:

• Chuyển đổi giữa Analog và Frequency.
• Cách ly tín hiệu để giảm nhiễu và chống vòng lặp mass.
• Chia hoặc lặp tín hiệu xung cho nhiều thiết bị.
• Giám sát tốc độ và kích hoạt cảnh báo.
• Chuẩn hóa tín hiệu để PLC dễ dàng tiếp nhận.

Thay vì thay PLC hoặc cảm biến, kỹ sư chỉ cần bổ sung đúng bộ chuyển đổi. Đây là giải pháp phổ biến trong các dự án cải tạo (Retrofit) vì giúp tận dụng hệ thống hiện có, giảm thời gian triển khai và đơn giản hóa chương trình PLC. Đồng thời, khả năng cách ly còn giúp bảo vệ các module I/O khỏi nhiễu và chênh lệch điện thế.

Vì sao nhiều nhà máy lựa chọn bộ chuyển đổi xung Seneca?

Trong lĩnh vực điều hòa tín hiệu công nghiệp, Seneca là một trong những thương hiệu được nhiều đơn vị tích hợp hệ thống và nhà máy lựa chọn nhờ danh mục sản phẩm đa dạng, độ ổn định cao và khả năng đáp ứng nhiều chuẩn tín hiệu khác nhau.

Đối với nhóm Digital/Pulse Converter, Seneca phát triển hai dòng sản phẩm chính là Z-Line và K-Line. Mặc dù cùng xử lý tín hiệu số và tần số, mỗi dòng lại hướng đến những nhu cầu khác nhau.

Z-Line – Linh hoạt cho các ứng dụng chuyển đổi tín hiệu

Z-Line được thiết kế cho các bài toán cần chuyển đổi giữa nhiều chuẩn tín hiệu khác nhau. Các module hỗ trợ nhiều loại đầu vào như Reed, Hall Effect, NPN, PNP, Namur, Contact, đồng thời cung cấp các ngõ ra Analog, Frequency hoặc Relay tùy từng model.

Nhờ khả năng cách ly giữa nguồn cấp, đầu vào và đầu ra, Z-Line giúp giảm nhiễu điện từ, hạn chế vòng lặp mass và bảo vệ PLC trong môi trường công nghiệp.

Đây là lựa chọn phù hợp cho các dự án cải tạo hệ thống (Retrofit) hoặc khi cần kết nối thiết bị của nhiều hãng khác nhau mà không phải thay đổi PLC hiện có.

K-Line – Thiết kế siêu mỏng, tối ưu tủ điện

Nếu Z-Line ưu tiên tính linh hoạt thì K-Line được phát triển để tối ưu không gian lắp đặt.

Với bề rộng chỉ khoảng 6,2 mm, K-Line cho phép tăng mật độ module trên thanh DIN Rail, đặc biệt phù hợp với các tủ điều khiển có số lượng I/O lớn.

Một ưu điểm khác là khả năng cấp nguồn qua bus nội bộ, giúp giảm đáng kể số lượng dây đấu nối, rút ngắn thời gian lắp đặt và đơn giản hóa công tác bảo trì.

Vì vậy, K-Line thường được lựa chọn trong các dự án mới hoặc các hệ thống yêu cầu bố trí thiết bị gọn gàng, dễ mở rộng.

Giải pháp đầy đủ cho tín hiệu Pulse và Frequency

Thay vì chỉ cung cấp một bộ chuyển đổi đa năng, Seneca phát triển nhiều module chuyên biệt, mỗi model giải quyết một bài toán riêng.

Trong bài viết này, chúng ta sẽ lần lượt tìm hiểu năm sản phẩm tiêu biểu:

• Z104 – Chuyển đổi Analog sang Frequency.
• Z111 – Chuyển đổi Frequency sang Analog.
• K111 – Giám sát ngưỡng tần số.
• K111D – Chia và lặp tín hiệu xung.
• K112 – Cách ly và ghép nối tín hiệu Digital.

Việc lựa chọn đúng model ngay từ đầu không chỉ giúp hệ thống hoạt động ổn định hơn mà còn giảm chi phí đầu tư, đơn giản hóa việc lập trình PLC và thuận tiện cho việc mở rộng trong tương lai.

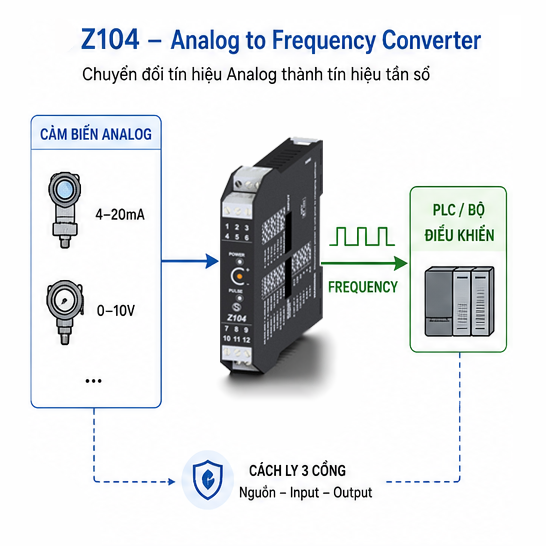

Z104 – Chuyển đổi tín hiệu Analog thành tín hiệu Tần số

Trong các hệ thống tự động hóa, phần lớn cảm biến xuất tín hiệu 4-20mA hoặc 0-10V, trong khi một số PLC đời cũ, bộ điều khiển OEM hoặc thiết bị chuyên dụng lại chỉ nhận tín hiệu Pulse/Frequency. Khi hai chuẩn tín hiệu không tương thích, việc thay thế PLC hoặc cảm biến thường tốn kém và mất nhiều thời gian.

Z104 được thiết kế để giải quyết bài toán này bằng cách chuyển đổi tín hiệu Analog thành tín hiệu tần số, giúp các thiết bị chỉ hỗ trợ đầu vào Frequency vẫn có thể làm việc với cảm biến Analog hiện đại.

Nhờ khả năng cách ly giữa nguồn cấp, đầu vào và đầu ra, Z104 còn giúp giảm nhiễu, hạn chế vòng lặp mass và bảo vệ PLC khi làm việc trong môi trường công nghiệp.

Ứng dụng tiêu biểu:

• Chuyển đổi 4-20mA sang Frequency.
• Chuyển đổi 0-10V sang Pulse.
• Kết nối cảm biến Analog với PLC hoặc bộ điều khiển chỉ nhận tín hiệu xung.
• Mô phỏng tín hiệu tốc độ trong phòng thử nghiệm.
• Cải tạo hệ thống mà không cần thay đổi phần cứng hiện có.

Tham khảo Thông số Bộ chuyển đổi Z104 tại đây!

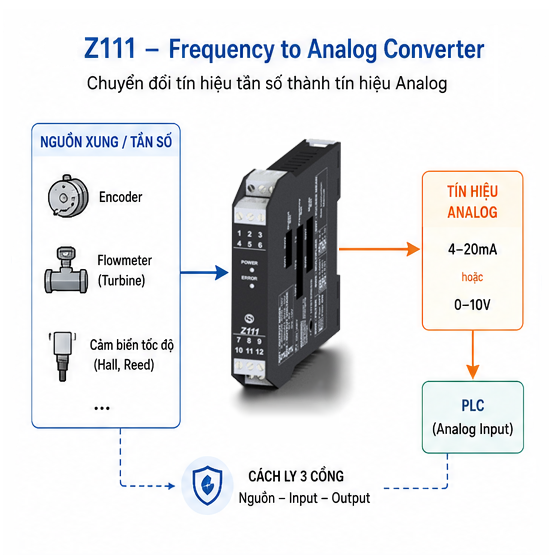

Z111 – Chuyển đổi tín hiệu Tần số sang Analog

Nếu Z104 chuyển đổi theo chiều Analog → Frequency thì Z111 thực hiện chiều ngược lại, biến tín hiệu Pulse hoặc Frequency thành 4-20mA hoặc 0-10V.

Đây là giải pháp rất phổ biến trong các ứng dụng đo tốc độ và lưu lượng. Ví dụ, turbine flowmeter hoặc encoder thường phát tín hiệu xung tỷ lệ với lưu lượng hoặc tốc độ quay, trong khi nhiều PLC chỉ còn Analog Input hoặc không có bộ đếm tốc độ cao. Khi đó, Z111 sẽ chuyển đổi tín hiệu Frequency thành Analog để PLC xử lý như một tín hiệu đo thông thường.

Giải pháp này giúp tận dụng PLC hiện có, giảm chi phí mở rộng phần cứng và đơn giản hóa việc lập trình.

Ứng dụng tiêu biểu:

• Turbine Flowmeter.
• Encoder đo tốc độ.
• Đo vòng quay động cơ.
• Giám sát tốc độ băng tải.
• Đo lưu lượng khí, nước và các chất lỏng.
• Hệ thống chỉ có Analog Input nhưng cần đọc tín hiệu Pulse.

Tham khảo Thông số Bộ chuyển đổi Z111 tại đây!

Hướng dẫn cài đặt Z111 tại đậy!

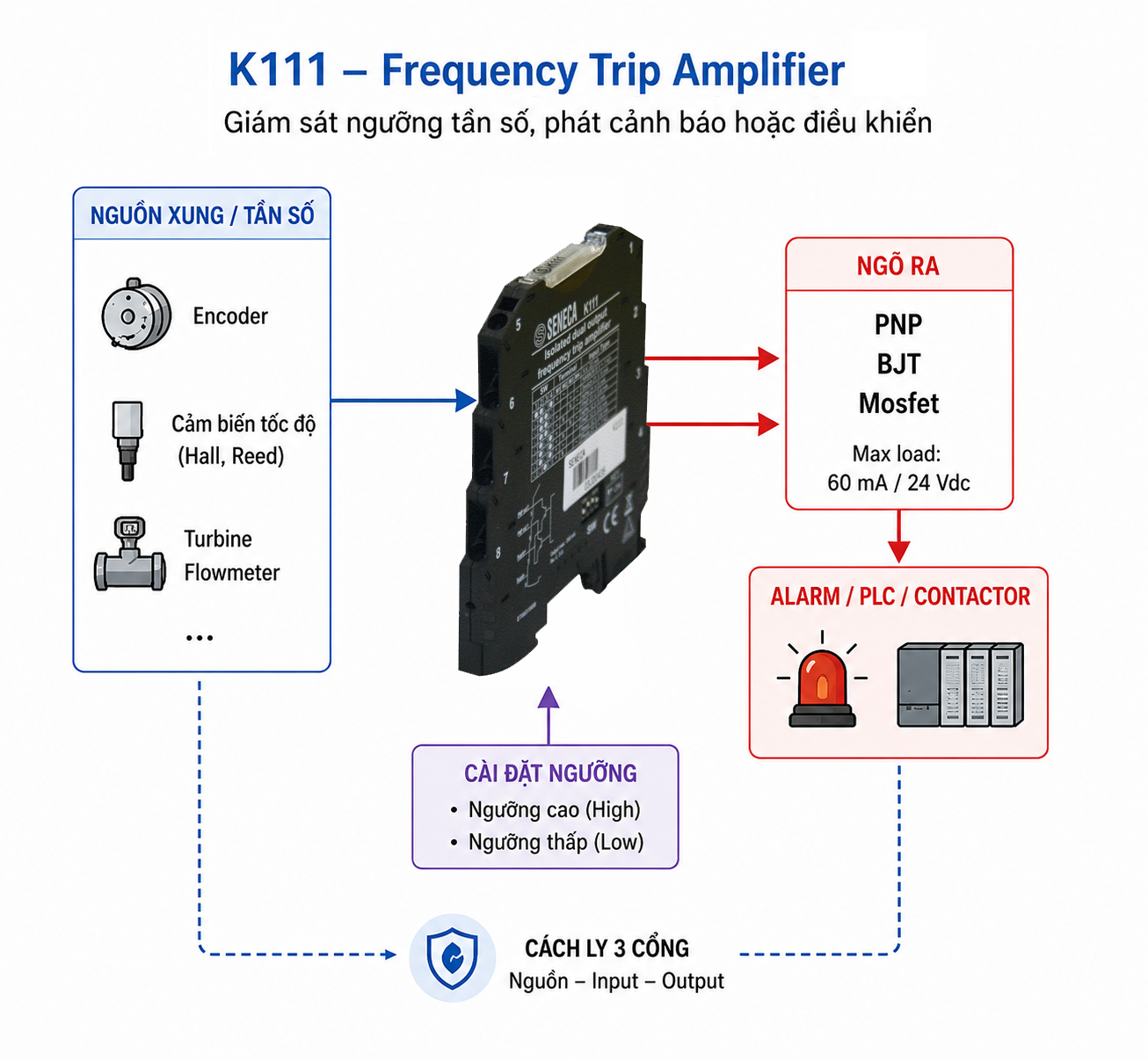

K111 – Bộ giám sát ngưỡng tần số cho các hệ thống bảo vệ

Không phải mọi ứng dụng đều cần chuyển đổi tín hiệu xung sang Analog hoặc ngược lại. Trong nhiều trường hợp, điều quan trọng hơn là giám sát tốc độ để phát hiện khi thiết bị chạy quá nhanh, quá chậm hoặc ngừng hoạt động.

Đó là nhiệm vụ của K111.

K111 hoạt động như một Frequency Trip Amplifier, liên tục theo dõi tín hiệu đầu vào và so sánh với ngưỡng cài đặt. Khi tần số vượt quá hoặc thấp hơn giá trị cho phép, module sẽ kích hoạt ngõ ra Relay để cảnh báo hoặc điều khiển thiết bị bảo vệ.

Nhờ xử lý trực tiếp ở phần cứng, K111 phản ứng nhanh và giảm tải cho PLC, đặc biệt trong các ứng dụng yêu cầu dừng máy ngay khi xảy ra sự cố.

Ứng dụng tiêu biểu:

• Giám sát quá tốc hoặc thiếu tốc động cơ.
• Phát hiện băng tải bị trượt hoặc đứt dây.
• Cảnh báo quạt làm mát ngừng quay.
• Bảo vệ bơm chạy khô.
• Giám sát tốc độ turbine và các thiết bị quay.

Tham khảo Thông số Bộ chuyển đổi K111 tại đây!

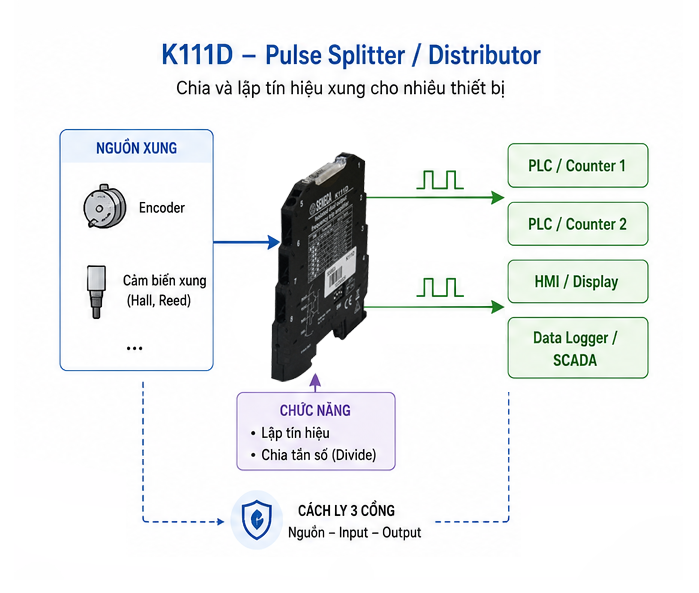

K111D – Bộ chia và lặp tín hiệu xung

Trong nhiều dây chuyền sản xuất, một encoder hoặc cảm biến phát xung phải đồng thời cấp tín hiệu cho nhiều thiết bị như PLC, HMI, bộ đếm, SCADA hoặc Data Logger. Nếu đấu nối trực tiếp, tín hiệu có thể suy giảm hoặc hoạt động không ổn định.

K111D giải quyết vấn đề này bằng cách nhận một tín hiệu đầu vào, sau đó tạo ra các ngõ ra cách ly để phân phối cho nhiều thiết bị mà vẫn đảm bảo chất lượng tín hiệu.

Ngoài chức năng lặp tín hiệu, K111D còn hỗ trợ chia tần số theo tỷ lệ cài đặt, giúp các PLC không hỗ trợ tần số cao vẫn có thể đọc được tín hiệu.

Đây là giải pháp hiệu quả khi cần mở rộng hệ thống mà không phải thay đổi cảm biến hoặc bổ sung encoder mới.

Ứng dụng tiêu biểu:

• Chia tín hiệu encoder cho nhiều PLC.
• Dây chuyền đóng gói và máy in công nghiệp.
• Máy cắt, máy CNC.
• Hệ thống đo chiều dài hoặc đếm sản phẩm.
• Truyền tín hiệu đến SCADA và bộ ghi dữ liệu.

Tham khảo Thông số Bộ chuyển đổi K111D tại đây!

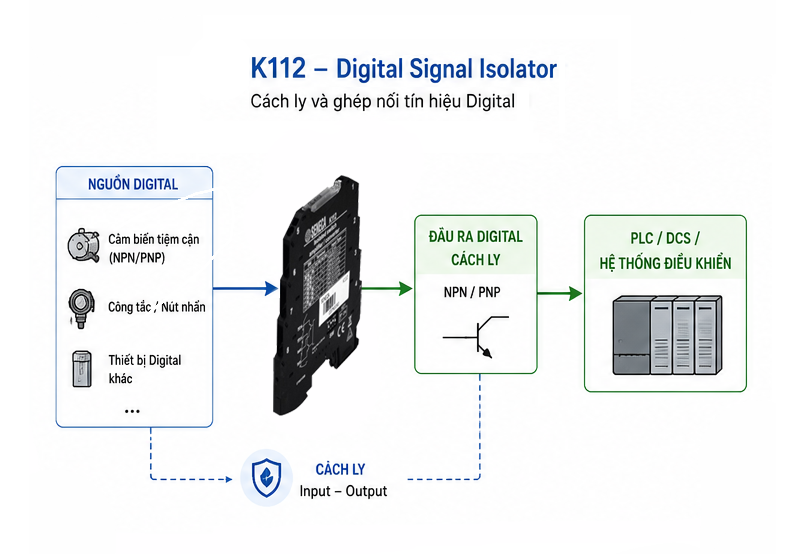

K112 – Bộ cách ly tín hiệu Digital bảo vệ PLC

Khác với các model trên, K112 không tập trung vào chuyển đổi tần số mà đảm nhiệm vai trò cách ly và ghép nối tín hiệu Digital.

Trong môi trường công nghiệp, nhiễu điện từ, chênh lệch điện thế hoặc vòng lặp mass có thể khiến Digital Input hoạt động không ổn định, gây báo sai trạng thái hoặc hư hỏng cổng vào PLC.

K112 tạo lớp cách ly giữa thiết bị trường và bộ điều khiển, giúp tín hiệu ổn định hơn và tăng độ an toàn cho hệ thống.

Ngoài chức năng bảo vệ PLC, K112 còn hỗ trợ kết nối giữa nhiều chuẩn tín hiệu Digital khác nhau, giúp việc tích hợp thiết bị từ nhiều nhà sản xuất trở nên đơn giản hơn.

Ứng dụng tiêu biểu:

• Cách ly Digital Input và Digital Output.
• Giảm nhiễu cho tín hiệu điều khiển.
• Kết nối cảm biến với PLC trong môi trường nhiều biến tần.
• Bảo vệ cổng I/O khỏi chênh lệch điện thế.
• Nâng cao độ ổn định của hệ thống điều khiển.

Tham khảo Thông số Bộ chuyển đổi K112 tại đây!

Nên chọn dòng Z-Line hay K-Line?

Mặc dù đều thuộc nhóm Digital/Pulse Converter, nhưng Z-Line và K-Line được phát triển cho những mục đích khác nhau.

Z-Line phù hợp với các ứng dụng cần chuyển đổi và điều hòa tín hiệu giữa nhiều chuẩn Analog và Frequency. Với khả năng hỗ trợ đa dạng tín hiệu đầu vào, đầu ra và cách ly giữa các cổng, đây là lựa chọn lý tưởng cho các dự án cải tạo hệ thống hoặc tích hợp thiết bị từ nhiều nhà sản xuất.

Trong khi đó, K-Line được thiết kế theo xu hướng tủ điều khiển hiện đại với kích thước siêu mỏng chỉ khoảng 6,2 mm, giúp tiết kiệm không gian và tăng mật độ lắp đặt trên thanh DIN Rail. Hệ thống cấp nguồn qua bus nội bộ cũng giúp giảm số lượng dây đấu nối, rút ngắn thời gian thi công và bảo trì.

Có thể hiểu đơn giản:

• Z-Line: ưu tiên chuyển đổi và điều hòa tín hiệu.
• K-Line: ưu tiên tối ưu không gian và mở rộng hệ thống.

Trong thực tế, hai dòng sản phẩm này hoàn toàn có thể kết hợp trong cùng một tủ điện. Các ứng dụng cần chuyển đổi giữa Analog và Frequency thường sử dụng Z104 hoặc Z111, trong khi các chức năng giám sát, chia tín hiệu hoặc cách ly Digital sẽ phù hợp hơn với K111, K111D và K112.

Quan trọng nhất vẫn là xác định đúng yêu cầu của hệ thống thay vì lựa chọn theo dòng sản phẩm.

Bảng so sánh nhanh

Model	Chức năng chính	Ứng dụng phù hợp
Z104	Analog → Frequency	Chuyển đổi 4-20mA hoặc 0-10V sang tín hiệu xung
Z111	Frequency → Analog	Encoder, Flowmeter, cảm biến tốc độ
K111	Giám sát ngưỡng tần số	Quá tốc, thiếu tốc, bảo vệ động cơ
K111D	Chia và lặp tín hiệu xung	Một encoder cấp tín hiệu cho nhiều PLC hoặc bộ đếm
K112	Cách ly tín hiệu Digital	Bảo vệ PLC và giảm nhiễu tín hiệu số

Bảng trên có thể xem như hướng dẫn lựa chọn nhanh khi triển khai hệ thống. Nếu ứng dụng cần chuyển đổi giữa Analog và Frequency, hãy ưu tiên dòng Z; nếu cần giám sát, phân phối hoặc cách ly tín hiệu Digital, dòng K sẽ phù hợp hơn.

Kết luận

Tín hiệu Pulse và Frequency được sử dụng rộng rãi trong các hệ thống đo tốc độ, lưu lượng, vị trí và đếm sản phẩm. Tuy nhiên, giới hạn về chuẩn tín hiệu, khả năng xử lý của PLC hoặc điều kiện làm việc trong môi trường nhiều nhiễu khiến việc kết nối trực tiếp không phải lúc nào cũng mang lại kết quả ổn định.

Các bộ chuyển đổi tín hiệu của Seneca giúp giải quyết những bài toán này bằng cách chuyển đổi, cách ly, giám sát hoặc phân phối tín hiệu phù hợp với từng ứng dụng cụ thể.

• Z104 phù hợp khi cần chuyển đổi từ Analog sang Frequency.
• Z111 giúp PLC đọc tín hiệu Pulse thông qua ngõ vào Analog.
• K111 giám sát tốc độ và kích hoạt cảnh báo khi vượt hoặc thấp hơn ngưỡng cài đặt.
• K111D chia hoặc lặp tín hiệu xung cho nhiều thiết bị mà vẫn đảm bảo chất lượng tín hiệu.
• K112 cách ly tín hiệu Digital, giảm nhiễu và bảo vệ các cổng I/O của PLC.

Việc lựa chọn đúng thiết bị ngay từ đầu không chỉ giúp hệ thống vận hành ổn định mà còn giảm chi phí đầu tư, đơn giản hóa việc lập trình và nâng cao độ tin cậy trong quá trình vận hành.

Nếu bạn có nhu cầu tìm hiểu về các bộ chuyển đổi Tần số/Xung có thể liên hệ với chuyendoitinhieu.vn để được hỗ trợ. Cảm ơn!
