Giám sát dòng động cơ: chọn cảm biến, đưa tín hiệu về PLC và cài cảnh báo

Giám sát dòng động cơ là việc đo và theo dõi dòng cấp cho động cơ để nhận biết thay đổi tải trong quá trình vận hành. Dữ liệu được đưa về PLC, bộ hiển thị hoặc bộ ghi dữ liệu để xem giá trị, lưu lịch sử và cảnh báo bất thường.

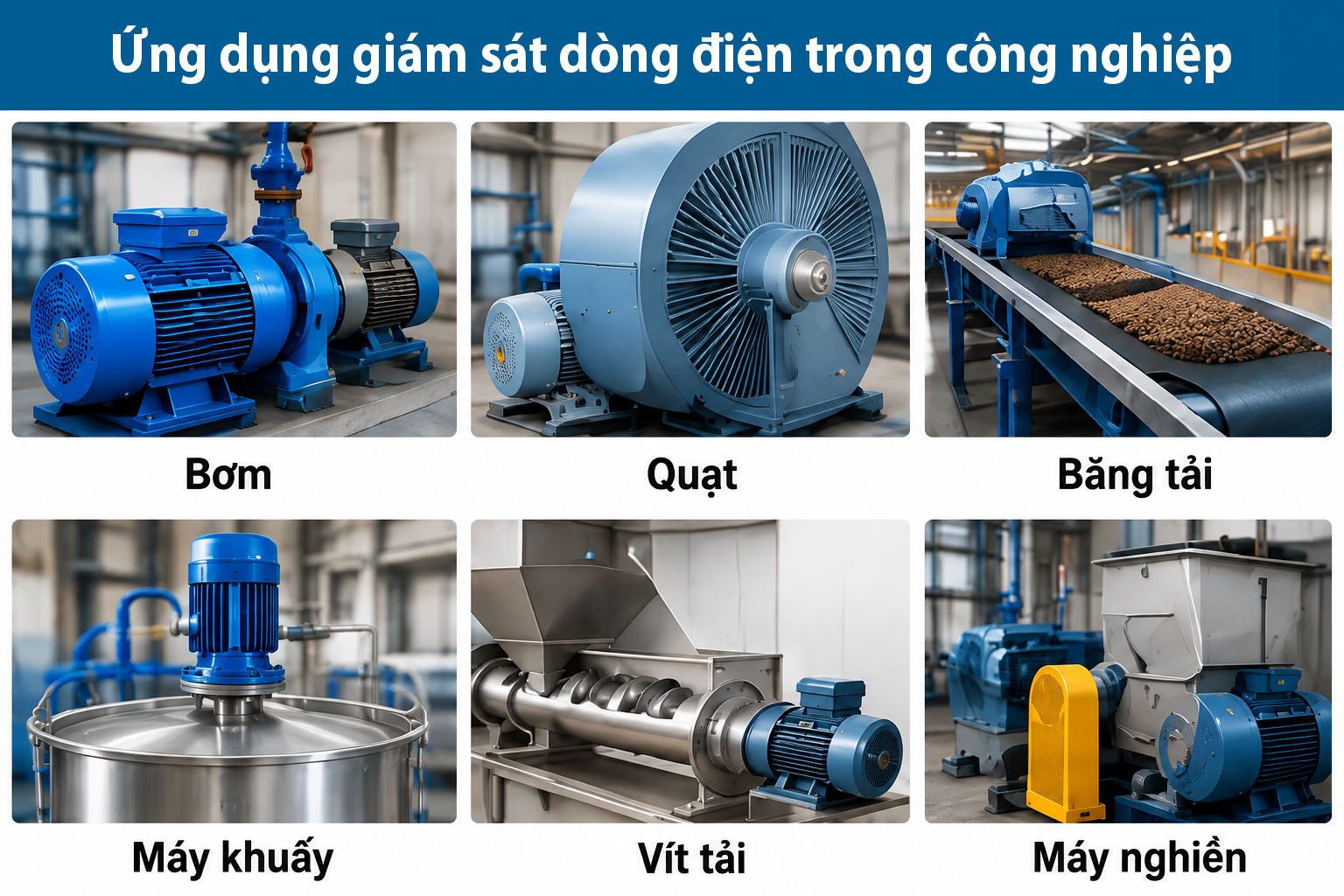

Giải pháp phù hợp với bơm, quạt, máy khuấy, băng tải, gầu tải và vít tải trong nhiều ngành công nghiệp. Bài viết hướng dẫn chọn điểm đo, chuyển dòng điện thành tín hiệu 4–20 mA và thiết lập cảnh báo theo điều kiện thực tế.

Giám sát dòng điện giúp nhận biết những gì?

Khi so sánh tại cùng tốc độ và chế độ vận hành, dòng điện thay đổi có thể gợi ý tải tăng, giảm hoặc quá trình làm việc không ổn định.

Không thể kết luận nguyên nhân chỉ từ một giá trị dòng. Cần đối chiếu thêm tín hiệu chạy, tốc độ và dữ liệu công nghệ. Ví dụ, dòng thấp chưa đủ để xác nhận bơm chạy khô; có dòng cũng không đồng nghĩa băng tải đang chuyển động.

Bước 1: Xác định mục tiêu và vị trí đo

Đo một pha hay ba pha?

Với động cơ ba pha vận hành tương đối cân bằng, có thể đo một pha đại diện để theo dõi xu hướng tải và tạo cảnh báo dòng cao, dòng thấp.

Nếu cần so sánh dòng từng pha hoặc đánh giá mất cân bằng, phải đo đủ ba pha bằng cấu hình phù hợp. Mỗi pha sử dụng một cảm biến hoặc CT riêng.

Không luồn cả ba dây pha qua chung một cảm biến để đo dòng tải động cơ vì từ trường có thể triệt tiêu lẫn nhau.

Động cơ dùng biến tần cần đo ở đâu?

• Trước biến tần: đo dòng cấp cho biến tần, không đồng nhất với dòng cấp động cơ.
• Sau biến tần: đo dòng trên dây cấp động cơ; thiết bị phải phù hợp với dạng sóng PWM và điều kiện làm việc.

Nếu biến tần đã hỗ trợ truyền thông hoặc xuất analog giá trị dòng động cơ, nên kiểm tra khả năng lấy dữ liệu này trước khi lắp thêm cảm biến.

Thông số TRMS chưa đủ để khẳng định cảm biến dùng được tại mọi đầu ra biến tần. Cần xác nhận thêm dạng sóng, giới hạn tần số và hướng dẫn của hãng.

Bước 2: Chọn thiết bị chuyển dòng điện về 4-20mA

Phương án 1: Cảm biến dòng xuất trực tiếp 4-20 mA

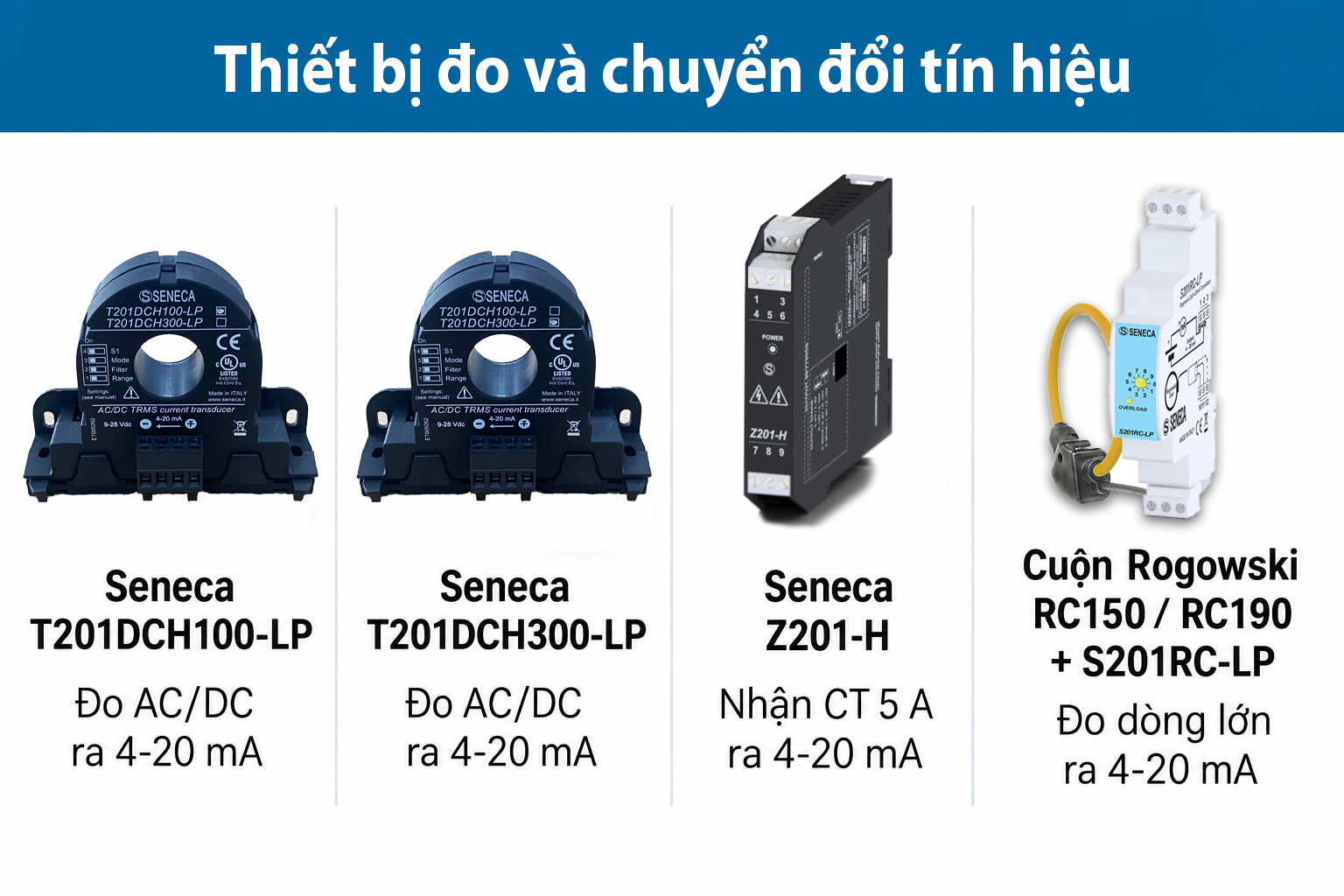

Seneca T201DCH100-LP và T201DCH300-LP đo dòng AC/DC theo nguyên lý Hall, hỗ trợ TRMS và xuất tín hiệu 4-20 mA. Thiết bị được cấp nguồn qua vòng dòng và cấu hình bằng DIP switch.

Hai mã có lỗ xuyên dây khoảng 20,8 mm. Cần kiểm tra đường kính ngoài của dây có cách điện, dải cấu hình, dòng khởi động và khả năng chịu quá tải; không chọn chỉ theo dòng định mức hoặc tiết diện ruột dẫn.

Nguồn: thông số hãng T201DCH100-LP và T201DCH300-LP.

Phương án 2: CT thứ cấp 5 A kết hợp bộ chuyển đổi

Nếu tủ đã có CT đo lường phù hợp, có thể dùng Seneca Z201-H để chuyển dòng thứ cấp sang analog.

Z201-H nhận dòng AC 0–5 A hoặc 0–10 A, hỗ trợ ngõ ra 4–20 mA và các dải điện áp, dùng nguồn 85–265 VAC/DC. Hãng mô tả thiết bị dùng cho dòng AC hình sin, vì vậy cần kiểm tra dạng sóng trước khi lựa chọn.

Ví dụ: CT 200/5 A kết hợp bộ chuyển đổi đặt 0–5 A tương ứng 4–20 mA. Hệ thống nhận quy đổi 4 mA = 0 A, 12 mA = 100 A và 20 mA = 200 A sơ cấp.

Nếu dùng chung CT với đồng hồ hiện hữu, kiểm tra tổng burden của thiết bị và dây dẫn. Các đầu vào dòng trong cùng mạch thứ cấp được đấu nối tiếp theo thiết kế.

Không để hở mạch thứ cấp CT khi sơ cấp đang có dòng. Khi tháo thiết bị, cần ngắn mạch thứ cấp bằng phương tiện phù hợp theo quy trình.

Tham khảo thông số và tài liệu Seneca Z201-H.

Bước 3: Lắp cảm biến và đấu tín hiệu

Lắp trên đúng dây cần đo

Cô lập nguồn theo quy trình an toàn trước khi lắp đặt. Với cảm biến xuyên dây, luồn một dây pha của nhánh động cơ qua lỗ đo và cố định chắc chắn.

• Không làm hỏng hoặc ép lớp cách điện của dây.
• Không luồn dây đi và dây về của cùng mạch qua chung lỗ đo dòng tải.
• Kiểm tra nhiệt độ, bụi, độ ẩm và không gian lắp.

T201DCH100-LP và T201DCH300-LP có lỗ xuyên kín, cần tính đến việc tháo đầu dây khi cải tạo tủ hiện hữu.

Đấu vòng dòng theo đầu vào analog

Với cảm biến cấp nguồn qua vòng dòng, xác định đầu vào nhận có cấp nguồn cho cảm biến hay không:

• Đầu vào thụ động: cần nguồn vòng dòng ngoài theo sơ đồ hãng.
• Đầu vào có cấp nguồn vòng dòng: đấu đúng hướng dẫn module, tránh cấp nguồn chồng lên nhau.

Kiểm tra cực tính, điện áp và tổng tải vòng dòng. Đi dây tín hiệu tách khỏi cáp động lực, xử lý shield và tiếp địa theo thiết kế chống nhiễu.

Bước 4: Cấu hình dải đo và quy đổi giá trị

Dải đo tại cảm biến phải khớp với dải quy đổi trong PLC, bộ hiển thị hoặc bộ ghi dữ liệu.

Với cấu hình 0–100 A tương ứng 4–20 mA:

Trong ví dụ này, 4 mA tương ứng 0 A, 12 mA tương ứng 50 A và 20 mA tương ứng 100 A. Nếu cấu hình dải khác hoặc đo DC hai chiều, phải sử dụng đúng quan hệ chuyển đổi của chế độ đó.

Sau khi cấu hình, đối chiếu với thiết bị đo tham chiếu phù hợp tại cùng vị trí và thời điểm. Kiểm tra riêng tình trạng mất tín hiệu để tránh nhầm lỗi vòng dòng với dòng động cơ bằng không.

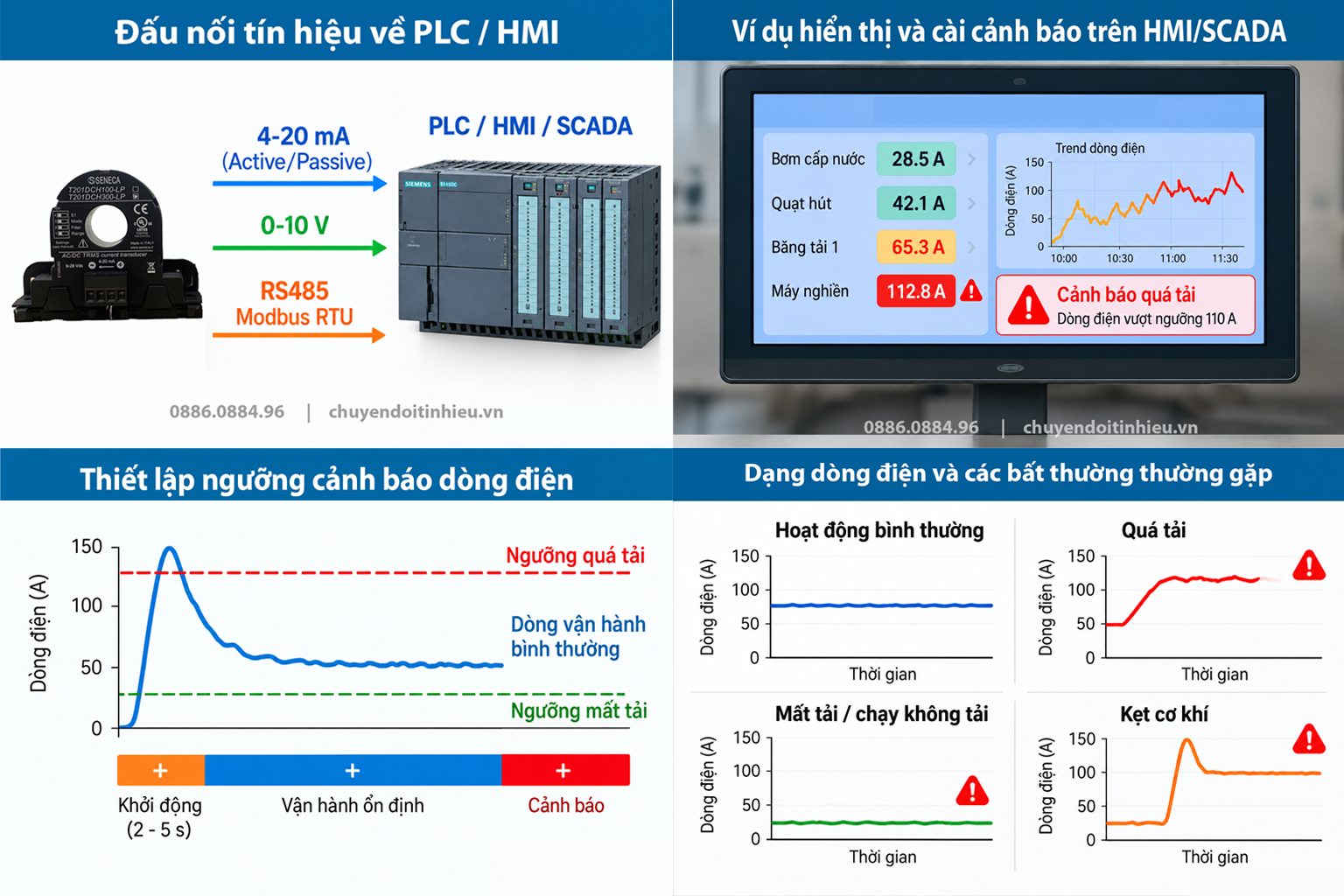

Bước 5: Ghi nhận dòng chuẩn và đặt cảnh báo

Không nên lấy duy nhất dòng định mức trên nhãn động cơ làm ngưỡng cảnh báo vận hành. Cần ghi nhận dòng khi khởi động, chạy không tải, tải bình thường và tải cao được phép.

Với động cơ dùng biến tần, ghi kèm tốc độ hoặc tần số. Với bơm và máy khuấy, ghi thêm điều kiện công nghệ ảnh hưởng đến tải.

Ví dụ đặt cảnh báo

Giả sử một băng tải có dòng không tải 18–22 A và tải bình thường 35–45 A. Có thể khảo sát cảnh báo tải cao khi trên 50 A liên tục 5 giây, hoặc tải thấp khi dưới 25 A liên tục 10 giây trong lúc yêu cầu vận chuyển có tải.

Đây là ví dụ giả định, không phải ngưỡng dùng chung. Giá trị thực tế phải được xác nhận qua chạy thử, giới hạn thiết bị và yêu cầu công nghệ.

Bổ sung điều kiện hạn chế báo giả

• Điều kiện cho phép: có phản hồi chạy và chế độ công nghệ phù hợp.
• Trễ sau khởi động: bỏ qua giai đoạn tăng tốc của cảnh báo xu hướng.
• Thời gian duy trì: chỉ báo khi vượt ngưỡng đủ lâu.
• Ngưỡng hồi phục: khác ngưỡng kích hoạt để tránh bật tắt liên tục.
• Kiểm tra tín hiệu: phân biệt lỗi đo với tải thấp.

Ví dụ, báo trên 50 A nhưng chỉ xóa khi dưới 47 A. Với động cơ thay đổi tốc độ, có thể cần vùng cảnh báo riêng cho từng chế độ chạy.

Giám sát dòng không thay thế thiết bị bảo vệ động cơ. Việc trì hoãn cảnh báo xu hướng không được vô hiệu hóa bảo vệ quá tải, ngắn mạch hoặc bảo vệ biến tần.

Cách sử dụng dữ liệu cho từng thiết bị

Băng tải, gầu tải và vít tải

Đối chiếu dòng với lượng cấp liệu và tốc độ thực tế. Dòng tăng kéo dài cần kiểm tra tải, điểm tích tụ và truyền động; dòng giảm khi yêu cầu có tải cần kiểm tra nguồn liệu và khả năng truyền động. Kết hợp báo không quay để xác nhận tình trạng cơ khí.

Bơm và máy khuấy

Với bơm, đối chiếu dòng cùng mức, áp suất và lưu lượng. Với máy khuấy, so sánh tại cùng tốc độ, mức chứa và đặc tính nguyên liệu. Không kết luận chạy khô hoặc kẹt máy chỉ từ một ngưỡng dòng.

Quạt và máy thổi khí

So sánh tại cùng tốc độ, vị trí van và điều kiện đường gió. Không mặc định nghẹt đường gió luôn làm dòng tăng vì phản ứng phụ thuộc đặc tuyến quạt và cách điều chỉnh. Kết hợp áp suất, chênh áp hoặc lưu lượng khi đánh giá.

Các nguyên tắc trên có thể áp dụng trong nhiều ngành. Xem thêm ứng dụng đo lường theo ngành để xác định yêu cầu tại từng điểm đo.

Những lỗi thường gặp khi triển khai

• Dải đo và phần mềm không khớp: giá trị hiển thị sai tỷ lệ.
• Chỉ chọn theo dòng định mức: bỏ qua điều kiện khởi động và chịu quá tải.
• Dùng một ngưỡng cho mọi tốc độ: dễ báo giả khi thay đổi chế độ chạy.
• Mặc định có dòng là máy đang hoạt động đúng: có thể bỏ sót kẹt hoặc mất truyền động.
• Chỉ đo dòng nhưng gọi là đo điện năng: chưa đủ dữ liệu xác định kW và kWh thực tế.

Cần chuẩn bị gì để chọn phương án đo?

Để lựa chọn thiết bị phù hợp, nên cung cấp:

• Loại máy, ảnh nhãn động cơ và dòng vận hành thực tế.
• Phương pháp khởi động hoặc thông tin biến tần.
• Vị trí đo, kích thước dây và không gian lắp.
• CT hiện hữu và tỷ số CT, nếu có.
• Số pha cần đo và tín hiệu hệ thống nhận.

Với nhu cầu đưa dòng điện về 4–20 mA, có thể tham khảo T201DCH100-LP, T201DCH300-LP hoặc CT kết hợp Z201-H. Cấu hình cuối cùng cần xác nhận theo dòng đo, dạng sóng và điều kiện lắp đặt.
