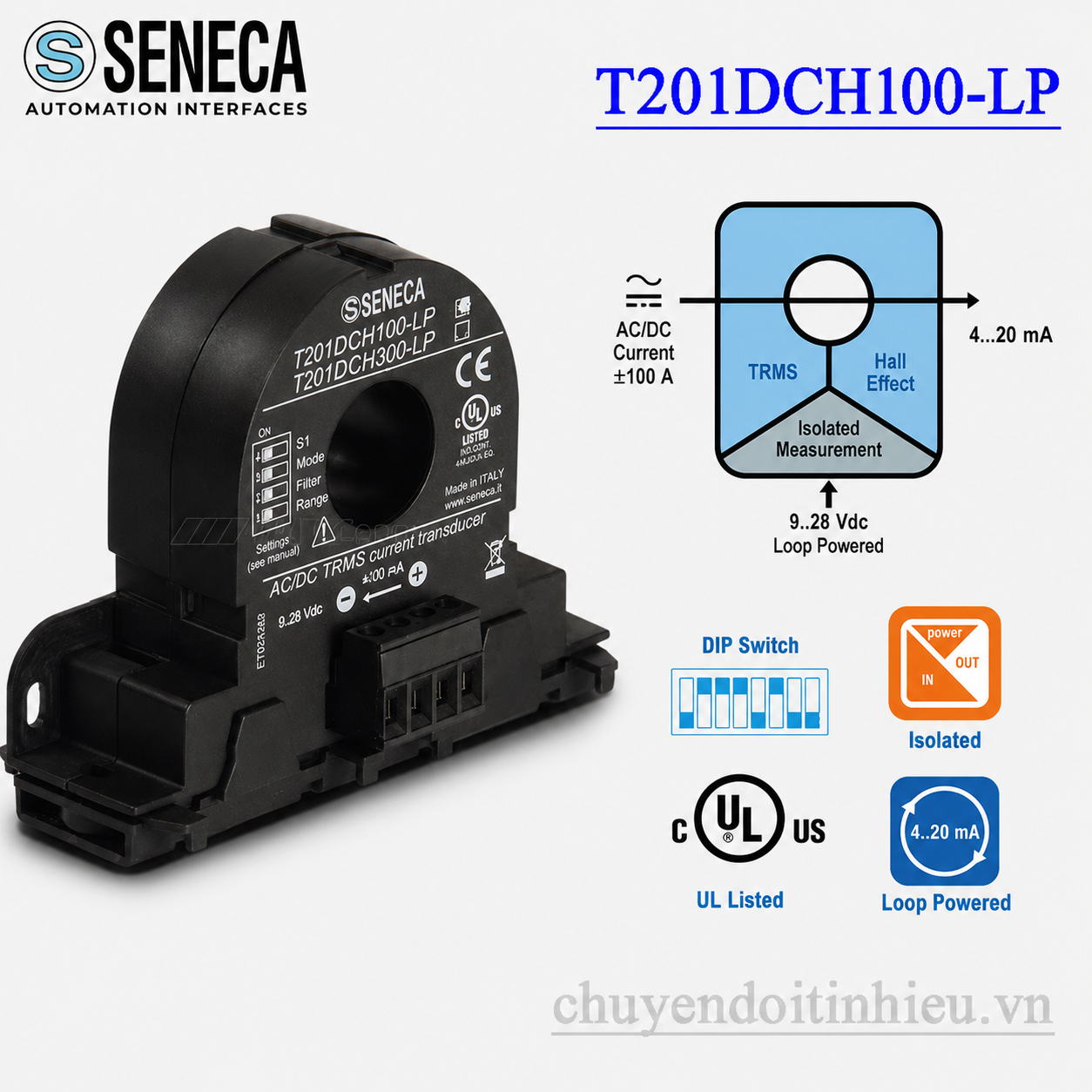

Seneca T201DCH100-LP – Biến dòng 100A AC/DC TRMS ra 4-20mA

Seneca T201DCH100-LP là cảm biến dòng điện AC/DC sử dụng nguyên lý Hall Effect, được thiết kế để đo trực tiếp dòng điện chạy qua dây dẫn mà không cần mắc điện trở shunt nối tiếp với tải. Thiết bị hỗ trợ hai dải đo 0..50A và 0..100A ở chế độ AC/DC TRMS, đồng thời có thể đo dòng DC hai chiều ở các dải ±50A hoặc ±100A.

Giá trị dòng điện sau khi đo được Seneca T201DCH100-LP chuyển trực tiếp thành tín hiệu analog 4..20mA để đưa về PLC, bộ hiển thị, bộ ghi dữ liệu hoặc hệ thống điều khiển. Thiết kế loop-powered chỉ sử dụng hai dây tín hiệu giúp việc đấu nối tương đối đơn giản và đặc biệt phù hợp với các ứng dụng giám sát dòng điện trong tủ điện công nghiệp.

So với CT truyền thống chỉ đo dòng AC, ưu điểm quan trọng của T201DCH100-LP là khả năng đo cả AC và DC, bao gồm thành phần dòng điện TRMS. Vì vậy thiết bị được sử dụng nhiều trong hệ thống pin, bộ sạc, nguồn DC, UPS, điện mặt trời, tải AC/DC và các hệ thống cần giám sát dòng điện đến 100A.

Seneca T201DCH100-LP là gì?

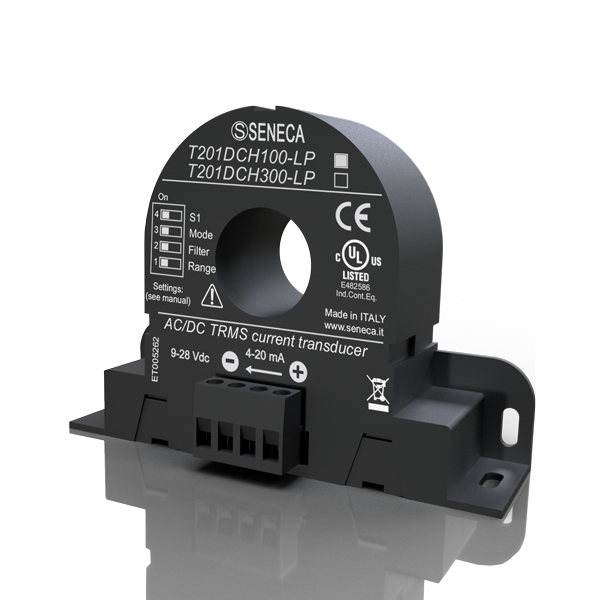

Seneca T201DCH100-LP thuộc dòng T201 Series của Seneca – Italy. Đây là một current transducer dạng xuyên tâm, sử dụng hiệu ứng Hall để xác định dòng điện đi qua dây dẫn.

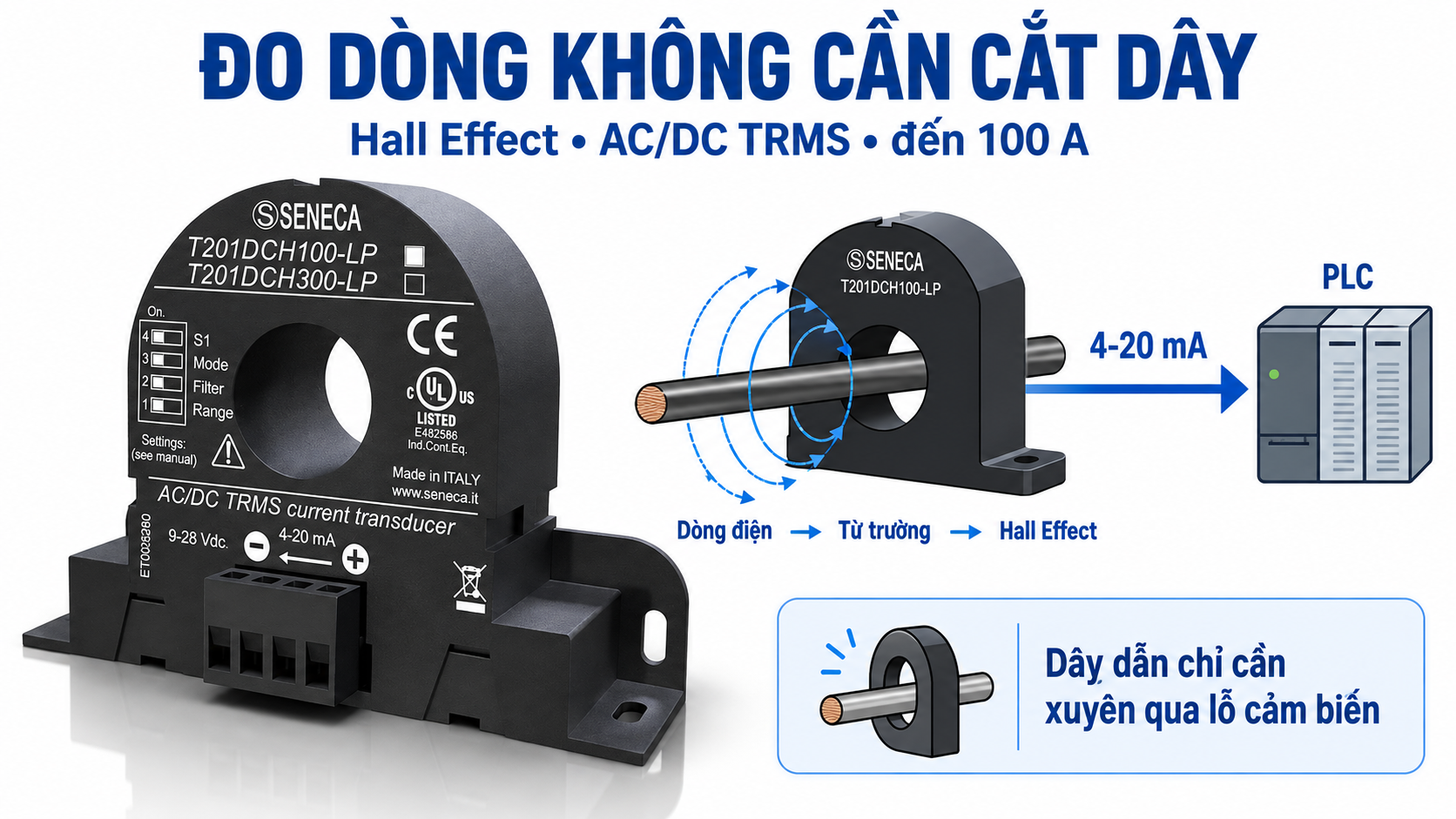

Dây điện cần đo chỉ cần đi xuyên qua lỗ của cảm biến. Mạch đo của T201DCH100-LP không được mắc nối tiếp trực tiếp vào dòng tải giống phương pháp sử dụng điện trở shunt. Nhờ đó thiết bị hạn chế tổn hao công suất trên mạch sơ cấp và đồng thời tạo cách ly galvanic giữa dây dẫn công suất với mạch tín hiệu 4..20mA.

Đây cũng chính là điểm làm Seneca T201DCH100-LP khác với một CT dòng AC thông thường. CT sử dụng nguyên lý biến áp gần như chỉ phù hợp với dòng xoay chiều, trong khi Hall Effect có thể nhận biết từ trường sinh ra bởi cả dòng DC và AC.

Nếu cần tìm hiểu tổng quan trước khi chọn thiết bị, có thể tham khảo thêm bài cách đo dòng điện và cảm biến dòng điện.

Điểm nổi bật của Seneca T201DCH100-LP

Đo được cả dòng AC và DC

Một ưu điểm lớn của Seneca T201DCH100-LP là không bị giới hạn ở dòng điện xoay chiều. Người dùng có thể sử dụng cùng một thiết bị để đo:

• Dòng AC TRMS.
• Dòng DC.
• Dòng DC hai chiều âm/dương.
• Tải có thành phần AC và DC cần đánh giá theo TRMS.

Khả năng này đặc biệt hữu ích đối với hệ thống nguồn DC, battery, bộ sạc và solar, nơi sử dụng CT AC thông thường không thể giải quyết được bài toán đo.

Hai dải đo 50A và 100A

T201DCH100-LP cho phép chọn dải đo bằng DIP-Switch. Ở chế độ TRMS có thể sử dụng:

• 0..50A → 4..20mA.
• 0..100A → 4..20mA.

Việc có thêm dải 50A giúp tăng khả năng khai thác độ phân giải khi dòng tải thực tế không vượt quá khoảng 50A. Nếu dòng làm việc có thể cao hơn 50A thì dải 100A là lựa chọn phù hợp hơn.

Đo dòng DC hai chiều ±100A

Ngoài chế độ đo thông thường, Seneca T201DCH100-LP còn hỗ trợ DC Bipolar:

• -50..+50A.
• -100..+100A.

Trong chế độ bipolar, tín hiệu 4..20mA thể hiện cả hướng của dòng điện. Điểm 0A nằm tại khoảng giữa dải output, tương ứng khoảng 12mA. Một chiều dòng điện làm tín hiệu giảm từ 12mA về 4mA; chiều còn lại làm tín hiệu tăng từ 12mA lên 20mA.

Tính năng này rất có giá trị trong hệ thống battery vì cùng một cảm biến có thể nhận biết quá trình nạp và xả mà không cần hai cảm biến riêng biệt.

Output 4..20mA Loop Powered

T201DCH100-LP sử dụng tín hiệu chuẩn 4..20mA dạng hai dây. Nguồn cấp 9..28VDC được cung cấp trực tiếp trên loop tín hiệu nên không phải kéo một cặp dây nguồn riêng cho cảm biến.

Kiểu output này cho phép kết nối trực tiếp tới:

• Analog input 4..20mA của PLC.
• Remote I/O.
• Data logger.
• Bộ hiển thị dòng điện.
• Bộ chuyển đổi hoặc cách ly tín hiệu.

Tín hiệu 4..20mA cũng thuận lợi khi khoảng cách giữa cảm biến và hệ thống điều khiển tương đối xa hoặc môi trường tủ điện có nhiều nguồn gây nhiễu.

Thông số kỹ thuật Seneca T201DCH100-LP

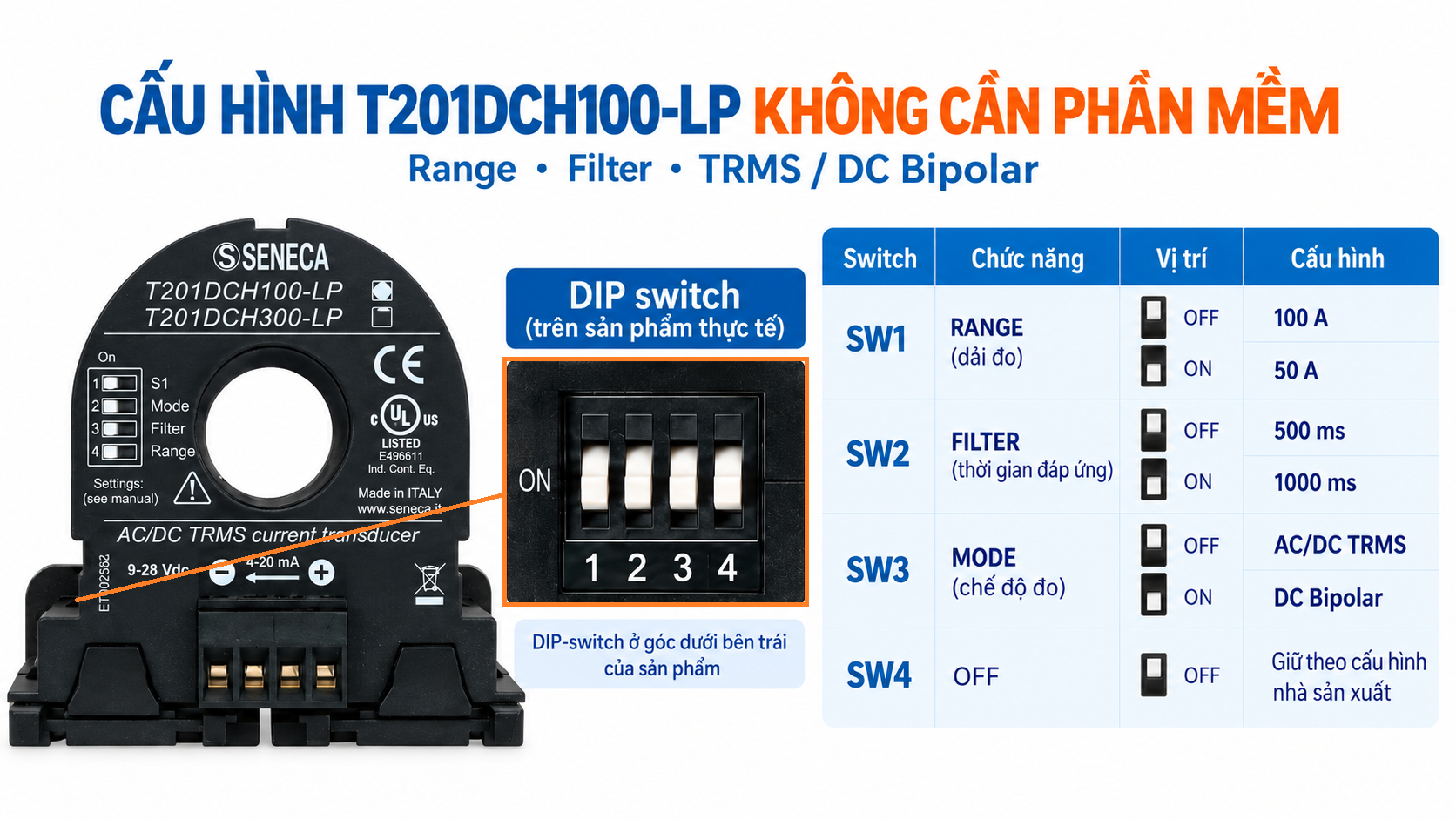

Cách cài đặt DIP-Switch T201DCH100-LP

Seneca T201DCH100-LP không cần phần mềm cấu hình. Các thông số quan trọng được chọn bằng bốn DIP-Switch trên thiết bị.

Theo cấu hình xuất xưởng, T201DCH100-LP được cài ở dải 100A, filter 500ms và chế độ TRMS. Khi thay đổi DIP-Switch nên ngắt nguồn loop trước, kiểm tra lại dải đo và chỉ cấp nguồn trở lại sau khi hoàn tất cấu hình.

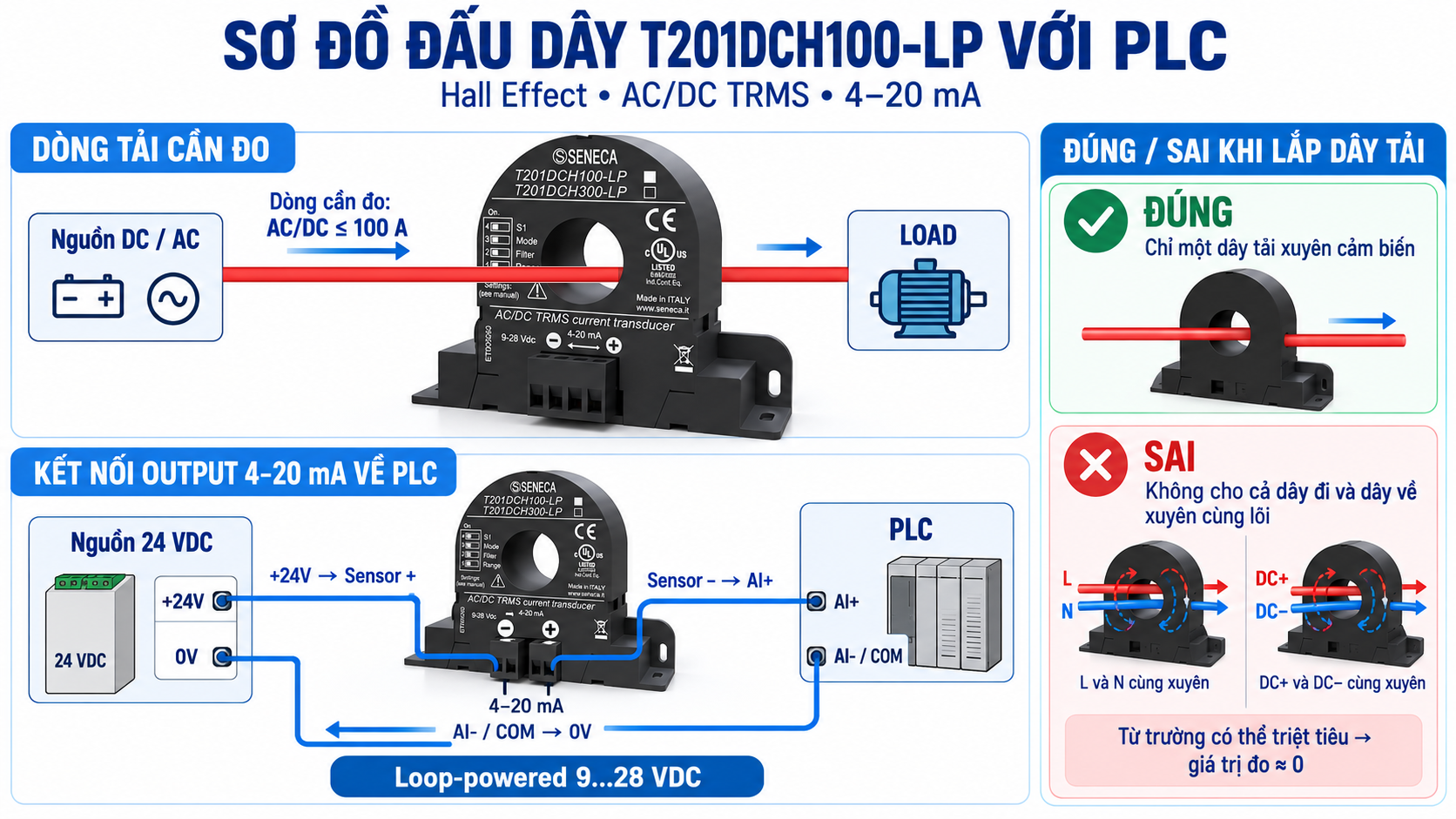

Cách đấu Seneca T201DCH100-LP về PLC

Việc kết nối tương đối đơn giản vì T201DCH100-LP sử dụng loop 4..20mA hai dây.

Nguyên tắc:

Nguồn +24VDC → cực (+) T201DCH100-LP → cực (-) T201DCH100-LP → Analog Input 4..20mA của PLC → 0VDC nguồn.

Tùy kiểu analog input của PLC là active hay passive mà sơ đồ nguồn loop có thể khác nhau. Vì vậy trước khi đấu cần xác định rõ card AI có tự cấp nguồn cho transmitter hay chỉ nhận dòng thụ động.

Sau khi đấu output, chỉ cần cho một dây dẫn của tải xuyên qua tâm T201DCH100-LP. Không cho đồng thời cả dây đi và dây về qua cùng lỗ vì từ trường của hai dây có thể triệt tiêu nhau, khiến giá trị đo giảm hoặc gần bằng 0.

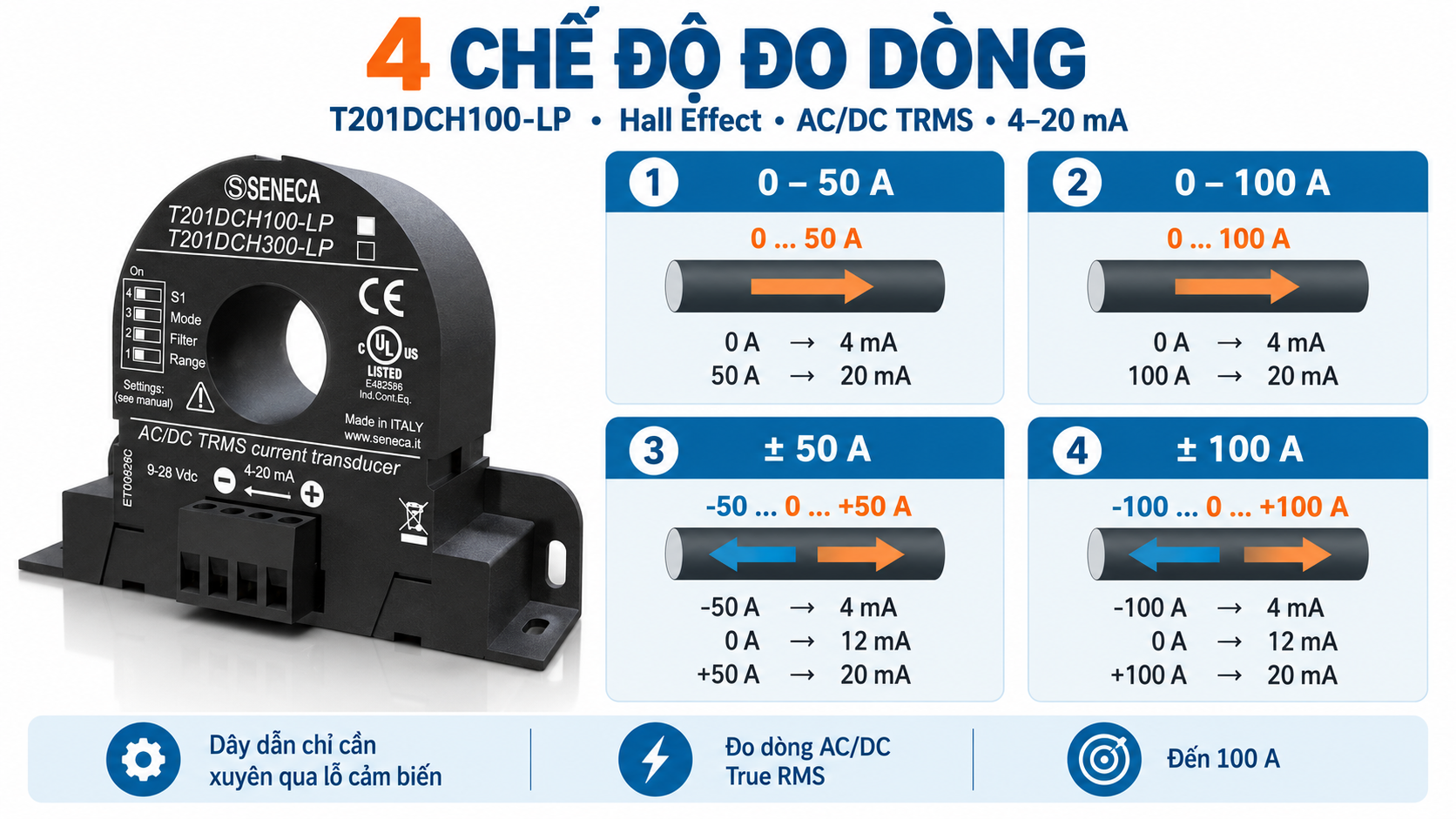

Cách đọc tín hiệu 4..20mA

Dải 0..100A

• 0A ≈ 4mA.
• 25A ≈ 8mA.
• 50A ≈ 12mA.
• 75A ≈ 16mA.
• 100A ≈ 20mA.

Dải -100..+100A DC Bipolar

• -100A ≈ 4mA.
• 0A ≈ 12mA.
• +100A ≈ 20mA.

Khi ứng dụng đo nạp/xả battery, cách scale bipolar này giúp PLC biết được không chỉ độ lớn dòng điện mà còn cả chiều truyền năng lượng.

Ứng dụng của Seneca T201DCH100-LP

Giám sát battery và bộ sạc

Đây là một trong những ứng dụng phù hợp nhất của Seneca T201DCH100-LP. Dòng điện DC từ bộ sạc vào battery và dòng từ battery cấp ra tải có thể được theo dõi bằng chế độ bipolar.

PLC sau đó có thể ghi nhận quá trình charge/discharge, cảnh báo dòng bất thường hoặc đưa dữ liệu lên hệ thống giám sát từ xa.

Hệ thống điện mặt trời

Các chuỗi pin, bộ sạc, battery và inverter trong hệ thống solar có nhiều vị trí sử dụng dòng DC. Hall Effect giúp T201DCH100-LP đo được dòng DC mà CT AC truyền thống không đo được.

UPS và nguồn DC công nghiệp

Trong tủ nguồn 24VDC, 48VDC hoặc hệ UPS, việc giám sát dòng giúp phát hiện tải tăng bất thường, xác định tình trạng vận hành và hỗ trợ bảo trì hệ thống.

Giám sát tải AC

Seneca T201DCH100-LP cũng có thể sử dụng như biến dòng 100A cho tải AC. Giá trị đo được chuyển thẳng thành 4..20mA nên không cần sử dụng CT 0..5A kèm một bộ chuyển đổi 0..5A sang 4..20mA riêng.

Trong trường hợp chỉ đo AC và dòng không vượt 40A, model Seneca T201 – biến dòng AC ra 4..20mA có thể là phương án gọn và kinh tế hơn.

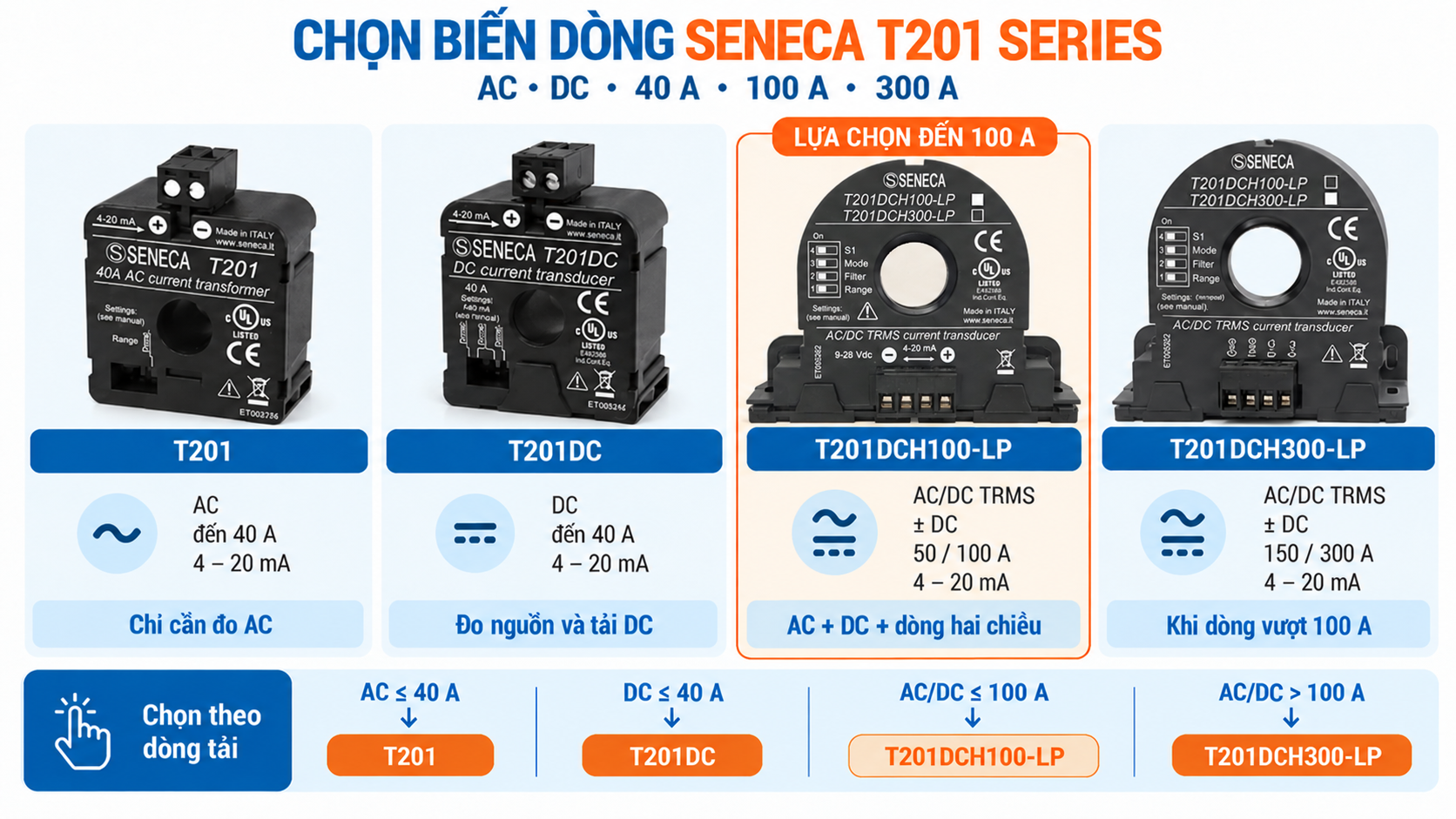

So sánh T201DCH100-LP với các biến dòng Seneca khác

Như vậy, Seneca T201DCH100-LP nằm ở khoảng giữa của dòng sản phẩm: khả năng đo linh hoạt hơn T201/T201DC nhưng nhỏ hơn dải 300A của T201DCH300-LP.

Khi nào nên chọn T201DCH100-LP?

Một số lưu ý khi lắp đặt

Để Seneca T201DCH100-LP hoạt động ổn định, cần chú ý một số điểm sau:

• Chỉ cho một nhánh dây cần đo xuyên qua tâm cảm biến.
• Kiểm tra chiều dòng điện khi sử dụng chế độ DC Bipolar.
• Không đặt cảm biến quá gần nam châm vĩnh cửu, contactor công suất lớn, cuộn điện từ hoặc khối sắt có từ trường mạnh.
• Chọn dải 50A khi dòng thực tế chắc chắn không vượt 50A; nếu có khả năng cao hơn nên chuyển sang 100A.
• Kiểm tra loại analog input của PLC trước khi đấu loop 4..20mA.
• IP20 phù hợp lắp bên trong tủ điện; không nên lắp trực tiếp ngoài trời nếu không có enclosure bảo vệ.

Khi xuất hiện sai số zero bất thường, nên kiểm tra lại hướng lắp và khoảng cách tới các nguồn từ trường mạnh trước khi hiệu chỉnh ở PLC.

Có thể tăng độ nhạy bằng cách quấn nhiều vòng không?

Có. Với tải dòng nhỏ, dây dẫn có thể đi nhiều vòng qua lỗ của T201DCH100-LP để tạo hiệu ứng nhân dòng mà cảm biến nhìn thấy.

Ví dụ nếu một dây đi qua lõi 5 lần thì cảm biến sẽ nhìn thấy dòng tương đương khoảng 5 lần dòng thực tế. Cách này có thể hỗ trợ ứng dụng đo dòng thấp hơn đáng kể so với dải 50A.

Tuy nhiên số vòng, đường kính dây và cách bố trí phải phù hợp với kích thước lỗ xuyên 20,8mm. Khi cần độ chính xác cao ở dòng nhỏ nên trao đổi trước điều kiện thực tế để lựa chọn dải đo hoặc model thích hợp thay vì cố tăng số vòng.

Giá Seneca T201DCH100-LP

Giá Seneca T201DCH100-LP tại Việt Nam có thể dao động khoảng 2.000.000 – 3.000.000 đồng tùy thời điểm nhập hàng, số lượng đặt mua, chứng từ CO/CQ và chính sách dự án.

Đây là khoảng giá tham khảo, không phải mức giá cố định. Với đơn hàng số lượng nhiều hoặc dự án cần đồng bộ nhiều cảm biến dòng điện, Chuyendoitinhieu.vn có thể kiểm tra lại giá theo từng thời điểm.

Mua Seneca T201DCH100-LP chính hãng

Khi chọn Seneca T201DCH100-LP, thông tin quan trọng nhất cần cung cấp không chỉ là “dòng tối đa 100A”. Để chọn đúng cấu hình, nên xác định:

• Dòng cần đo là AC hay DC.
• Dòng làm việc thông thường và dòng cực đại.
• Có cần nhận biết chiều dòng DC hay không.
• Đường kính dây hoặc thanh dẫn.
• PLC sử dụng analog input active hay passive.
• Có cần output 4..20mA hay truyền thông RS485.

Nếu chỉ đo dòng AC nhỏ có thể giảm chi phí bằng Seneca T201. Với dòng DC nhỏ hơn 40A có thể tham khảo Seneca T201DC. Nếu dải 100A không đủ, lựa chọn tiếp theo là Seneca T201DCH300-LP – biến dòng 300A AC/DC ra 4..20mA.

Thông tin kỹ thuật và tài liệu gốc có thể kiểm tra trực tiếp tại trang Seneca T201DCH100-LP của nhà sản xuất.
