SENECA K109PT | Bộ Chuyển Đổi Tín Hiệu Nhiệt Độ PT100 Sang 4-20mA, 0-10V

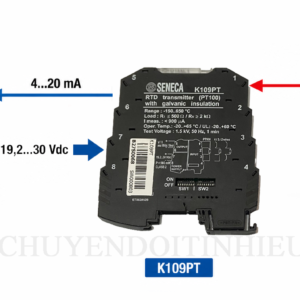

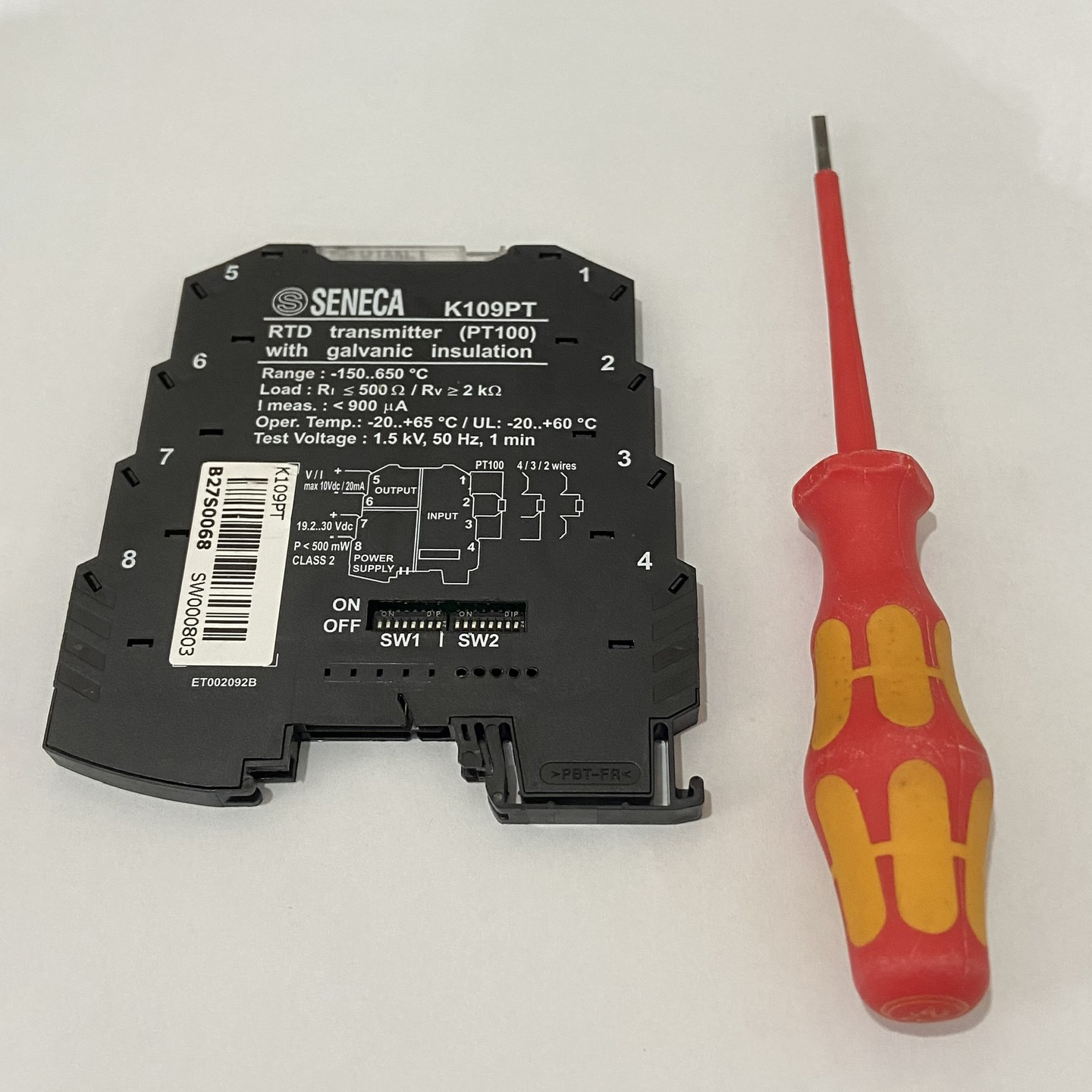

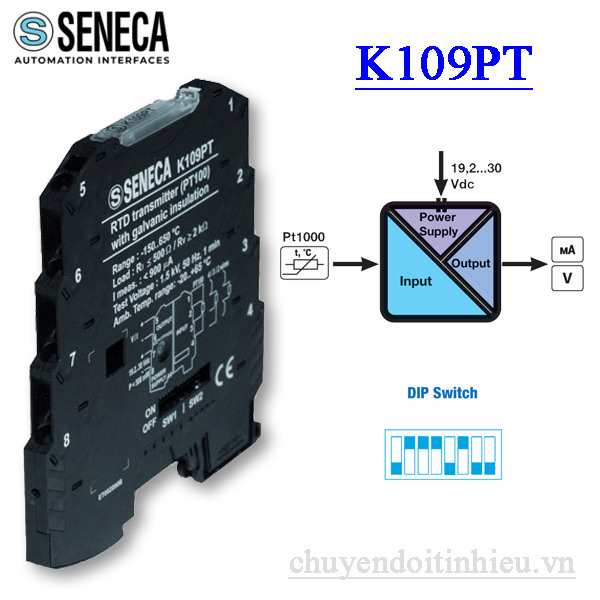

SENECA K109PT là một thiết bị chuyển đổi tín hiệu nhiệt độ từ cảm biến PT100 cụ thể là tín hiệu điện trở RTD sang tín hiệu Analog 4-20mA hoặc 0-10V để dễ dàng kết nối với PCL, Controller và các thiết bị khác.

Thông số kỹ thuật của bộ chuyển đổi nhiệt độ Seneca K109PT

Thông số kỹ thuật chung

• Nguồn điện cung cấp: 19,2 … 30 VDC / 50-60 Hz
• Điện năng tiêu thụ: 500 mW.
• Độ chính xác: 0,1%.
• Thời gian phản hồi tín hiệu:

<50ms (không có Filter)

<200 ms (với lặp lại Filter 50Hz)

• Chỉ báo trạng thái: cài đặt bị lỗi, lỗi kết nối, lỗi nội bộ.
• Cài đặt: Công tắc – Dip.
• Giá: Đường ray DIN 35 mm.
• Nhiệt độ môi trường hoạt động: -20…+65 ℃

Tín hiệu đầu vào của Seneca K109PT

Số kênh: 1

• RTD: PT100 có 2, 3, 4 dây

Tín hiệu đầu ra của Seneca K109PT

Số kênh 1

• Dòng điện (mA): 2 thang đo: 0/4 … 20 mA (active/passive)
• Điện áp (V): 4 thang đo: 0 … 10, 10 … 0, 0 … 5, 1 … 5 (V)

Đặc điểm nổi bật Seneca K109PT

• Chuyên dụng cho cảm biến Pt100 theo tiêu chuẩn IEC/EN 60751.
• Hỗ trợ kết nối 2 dây, 3 dây và 4 dây, giúp giảm sai số do điện trở dây dẫn.
• Chuyển đổi sang các chuẩn tín hiệu analog phổ biến như 4–20 mA hoặc 0–10 V.
• Cách ly galvanic 3 chiều 1.500 VAC giữa nguồn, đầu vào và đầu ra, tăng khả năng chống nhiễu.
• Độ chính xác 0,1%, phù hợp với các ứng dụng đo nhiệt độ yêu cầu độ ổn định cao.
• Có thể cấp nguồn qua K-BUS khi lắp nhiều module K-Line.
• Thiết kế siêu mỏng 6,2 mm, tiết kiệm diện tích trong tủ điện.

Cách cài đặt bộ chuyển đổi tín hiệu nhiệt độ K109PT

Bộ chuyển đổi K109PT này hãng Seneca sản xuất dành riêng cho chuyển các dòng cảm biến nhiệt độ PT100 dùng tín hiệu điện trở RTD và chuyển tín hiệu này sang analog.

K109PT được cài đặt bàng 2 cách đó là bằng phần mềm và cài đặt đặt bằng các nút gạt Switch.

Bài này mình sẽ hướng dẫn các bạn các cài đặt bằng Swich nhé.

Đầu tiên để cài đặt bộ chuyển đổi này ta phải xác định trước những yếu tố như sau:

• PT100 mấy dây ?
• Nhiệt độ đo là bao nhiêu ?
• Tín hiệu đầu ra là gì ?

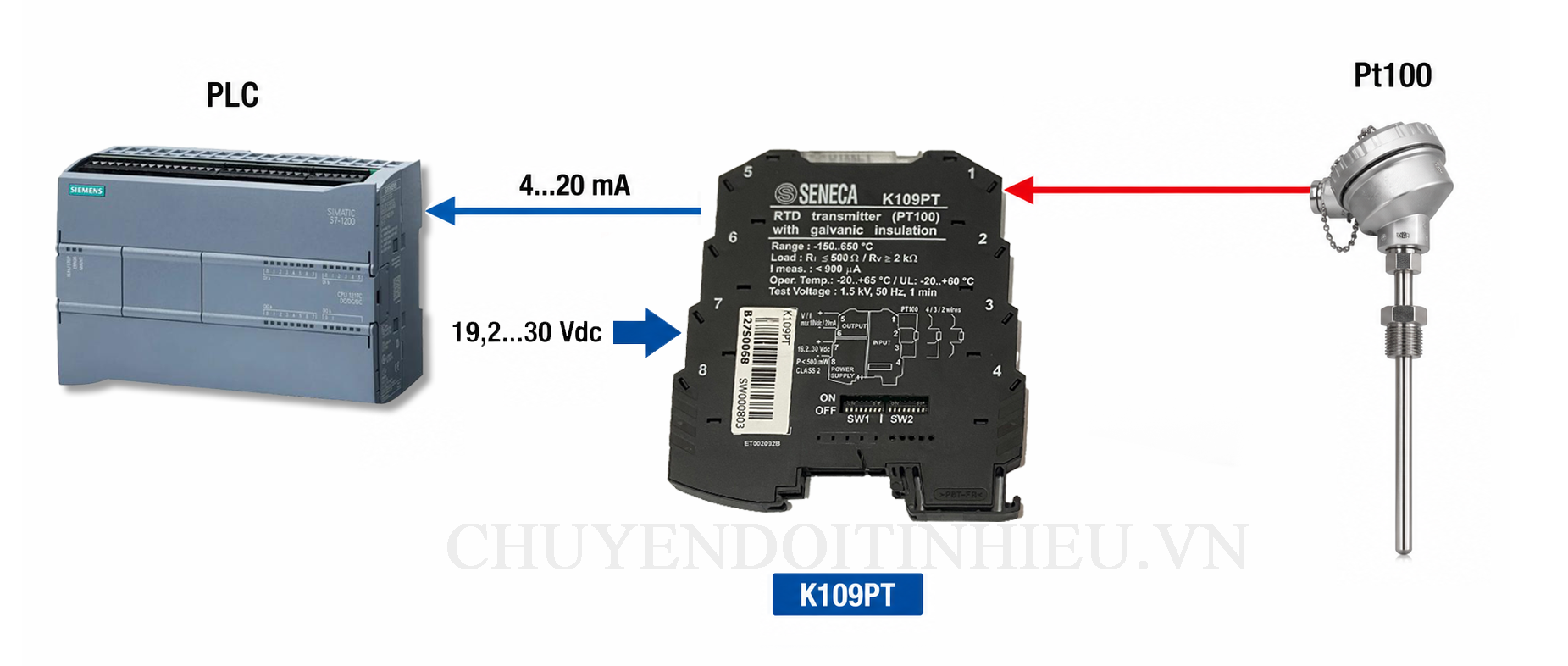

Cài đặt chuyển đổi tín hiệu nhiệt độ PT100 sang 4-20mA

Bộ chuyển đổi tín hiệu nhiệt độ này bao gồm 2 ô Switch như hình dưới đây:

SW1: (1) (2) (3) (4) (5) (6) (7) (8)

SW2: (1) (2) (3) (4) (5) (6) (7) (8)

Để các bạn hiểu cụ thể mình sẽ lấy một ví dụ như sau:

Ví dụ như bạn có một cảm biến nhiệt độ PT100 cần đo nhiệt độ từ 0-200 độ C và cần chuyển sang tín hiệu điện dạng 4-20mA để kết nối với PLC ta cùng làm như sau.

Bước 1 Cài đặt Switch cho K109S tín hiệu đầu vào PT100 3 dây

SW1:

• (1) On
• (2) On

Bước 2 Cài đặt dài đo từ 0-200°C

Cài mức min là 0°C

SW1 :

• (6) Off
• (7) Off
• (8) Off

Cài mức max là 200°C

SW2:  (1) Off   (2) On  (3) On  (4) On  (5) On   (6) On

Bước 3 Cài đặt tín hiệu ngõ ra 4-20mA

SW1 : (3) Off   (4) Off   (5) Off

Cài đặt K109PT chuyển đổi tín hiệu Nhiệt độ PT100 sang 0-10V

Cũng thương tự như các bược cài đặt tin hiệu 4-20mA ở đây chúng ta sẽ thay đổi bước thử 3:

SW1 : (3) Off   (4) Off   (5) On

Ứng dụng

K109PT được sử dụng trong:

• Đo và truyền tín hiệu nhiệt độ từ cảm biến Pt100.
• Hệ thống PLC, DCS và SCADA.
• Nhà máy thực phẩm và đồ uống.
• Hệ thống HVAC.
• Lò hơi và hệ thống gia nhiệt.
• Xử lý nước và nước thải.
• Dây chuyền sản xuất công nghiệp.
• Nhà máy điện và năng lượng.

Để biết thêm về sản phẩm này vui lòng liên hệ với chúng tôi.
