Cảm biến nhiệt độ Pt100 RTS1PL3B dải đo -80..600°C | TERMOTECH

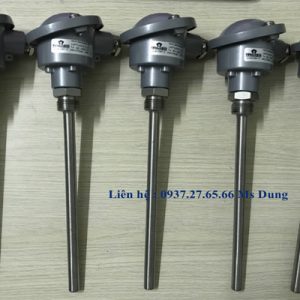

Termotech RTS1PL3B là cảm biến nhiệt độ RTD dạng nhúng, sử dụng phần tử đo Pt100, được thiết kế để đo và giám sát nhiệt độ trong các hệ thống công nghiệp. Cảm biến có 1 phần tử cảm biến, kết nối 3 dây, dải nhiệt độ làm việc -80 đến +600°C và độ chính xác Class B theo tiêu chuẩn EN 60751.

RTS1PL3B phù hợp để kết nối với các thiết bị có ngõ vào RTD Pt100 như PLC, bộ điều khiển nhiệt độ PID, bộ hiển thị nhiệt độ, HMI, datalogger và các hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật Cảm biến nhiệt độ Pt100 RTS1PL3B

Lưu ý: Các thông số như đường kính que bảo vệ, vật liệu que, loại đầu kết nối, kiểu ren và chiều dài nhúng cần xác định theo mã cấu hình đầy đủ của sản phẩm.

Đặc điểm nổi bật Cảm biến nhiệt độ Pt100 RTS1PL3B

Đo nhiệt độ bằng Pt100

RTS1PL3B sử dụng phần tử Pt100, một loại cảm biến nhiệt điện trở RTD phổ biến trong các hệ thống đo lường và điều khiển nhiệt độ công nghiệp.

Dải nhiệt độ rộng

Với cấu hình model L, cảm biến có dải nhiệt độ từ -80 đến +600°C, phù hợp với nhiều ứng dụng đo nhiệt độ trong sản xuất và tự động hóa.

Kết nối 3 dây

Cấu hình 3 dây giúp giảm ảnh hưởng của điện trở dây dẫn đến kết quả đo, phù hợp với các hệ thống đo nhiệt độ công nghiệp cần độ chính xác ổn định.

Độ chính xác Class B

Cảm biến đạt cấp chính xác Class B theo EN 60751, đáp ứng các yêu cầu đo nhiệt độ phổ biến trong công nghiệp.

Nguyên lý hoạt động Cảm biến nhiệt độ Pt100 RTS1PL3B

RTS1PL3B hoạt động dựa trên nguyên lý thay đổi điện trở của phần tử Pt100 theo nhiệt độ.

Nhiệt độ môi trường hoặc môi chất
↓
Phần tử Pt100 thay đổi điện trở
↓
Tín hiệu RTD 3 dây
↓
PLC / PID / Bộ hiển thị / Datalogger
↓
Hiển thị và giám sát nhiệt độ

Khi nhiệt độ thay đổi, điện trở của phần tử Pt100 cũng thay đổi. Thiết bị nhận tín hiệu RTD sẽ đo giá trị điện trở và chuyển đổi thành giá trị nhiệt độ tương ứng.

Ứng dụng Cảm biến nhiệt độ Pt100 RTS1PL3B

Cảm biến nhiệt độ Pt100 RTS1PL3B có thể được sử dụng trong:

• Đo nhiệt độ đường ống và thiết bị công nghệ.
• Giám sát nhiệt độ bồn chứa, tank và hệ thống gia nhiệt.
• Đo nhiệt độ trong máy móc và dây chuyền sản xuất.
• Kết nối với PLC để thu thập dữ liệu nhiệt độ.
• Kết nối bộ điều khiển PID để điều khiển nhiệt độ.
• Kết nối HMI, SCADA hoặc datalogger để giám sát và lưu trữ dữ liệu.

Dòng RTS của Termotech được thiết kế cho các ứng dụng đo và điều chỉnh nhiệt độ nói chung trên các hệ thống có áp suất thấp, với kết nối điện bên trong đầu cảm biến thông qua terminal block ceramic. Dòng sản phẩm cũng có tùy chọn ngõ ra analog 4-20mA tùy cấu hình.

Kết luận

Termotech RTS1PL3B là cảm biến nhiệt độ RTD Pt100, 1 phần tử, kết nối 3 dây, có dải đo -80 đến +600°C và độ chính xác Class B theo EN 60751. Sản phẩm phù hợp cho các hệ thống đo lường, giám sát và điều khiển nhiệt độ trong công nghiệp, đặc biệt khi cần kết nối với PLC, PID, HMI, SCADA hoặc datalogger.

Khi lựa chọn RTS1PL3B, cần xác định thêm các thông số lắp đặt như đường kính que bảo vệ, vật liệu, chiều dài nhúng, đầu kết nối và kiểu ren để lựa chọn đúng cấu hình cảm biến cho từng ứng dụng thực tế.
