E.L.B FUELLSTANDSGERATETEỨNG DỤNG ĐO LƯỜNG: NGÀNH NÔNG NGHIỆP & CHẾ BIẾN NÔNG SẢN
Chọn thiết bị theo ứng dụng ngành nông nghiệp & chế biến nông sản
Cảm biến nông nghiệp và chế biến nông sản hỗ trợ quản lý nguyên liệu, theo dõi quá trình sấy và vận hành hệ cấp nước. Cần chọn theo bụi, độ ẩm và điều kiện ngoài trời.
Hưng Phát hỗ trợ thiết bị đo mức, nhiệt độ, lưu lượng và thu thập dữ liệu cho cơ sở chế biến hoặc trạm bơm.
Các ứng dụng đo lường trong ngành nông nghiệp & chế biến nông sản
Chọn nhóm ứng dụng để xem phương án và thiết bị tham khảo. Cấu hình được xác định theo điểm đo thực tế.

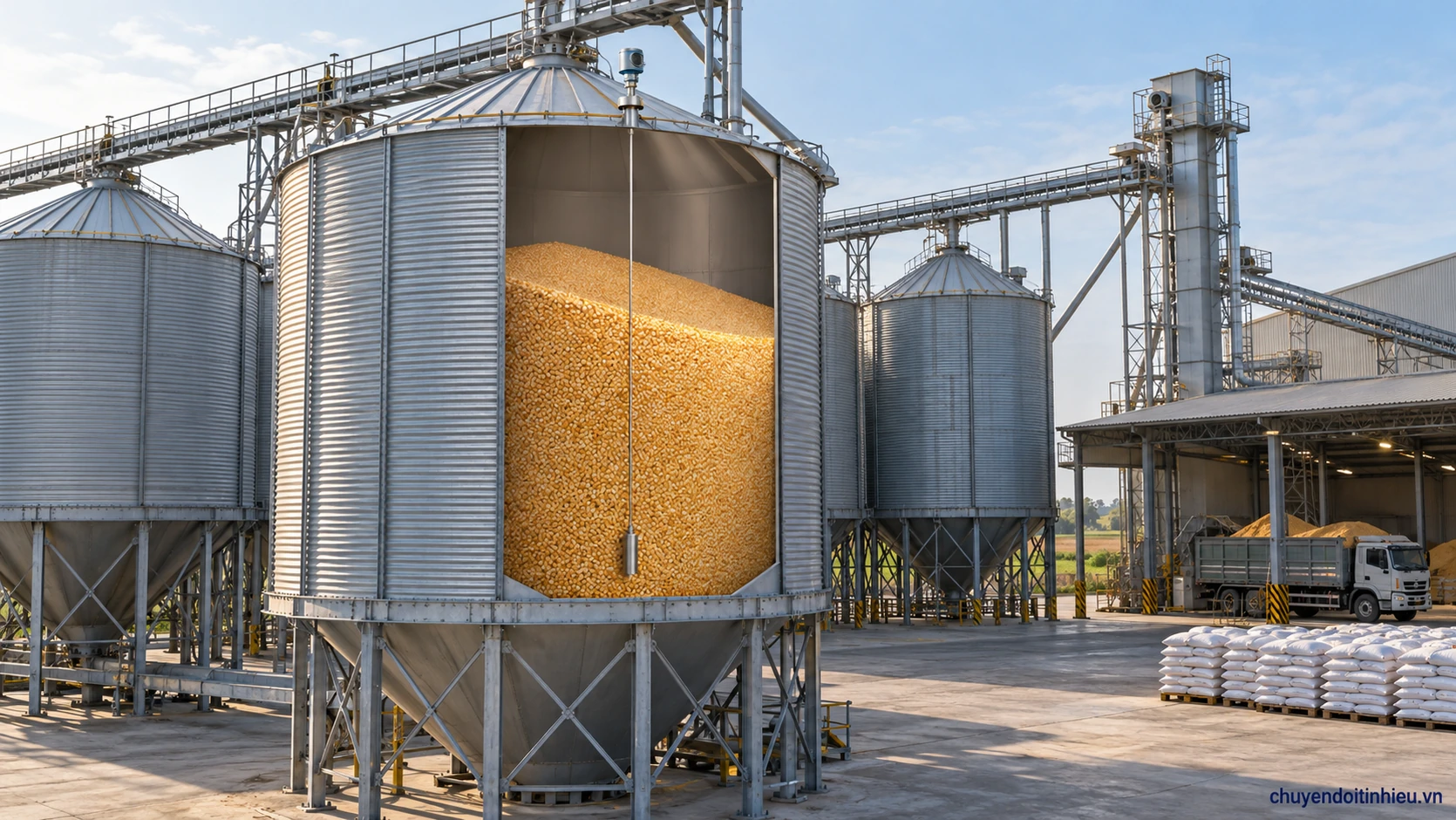

1. Đo mức silo ngũ cốc
Theo dõi mức thóc, ngô, cám và nguyên liệu hạt để hỗ trợ kế hoạch nhập/xuất, cấp liệu và quản lý tồn kho.
- Radar dẫn sóng: Dinel GRLM-70 đo mức liên tục khi cho phép cáp dò tiếp xúc với nguyên liệu.
- Radar không tiếp xúc: Flowline LR80, LR81, LR83 và LR85 được chọn theo chiều cao silo, lượng bụi và đặc tính phản xạ của nguyên liệu.
- Điện dung: Dinel CLM-36 là phương án đo liên tục khi đặc tính nguyên liệu tương đối ổn định và cho phép điện cực tiếp xúc.
Cần kiểm tra: Loại hạt, độ ẩm, hằng số điện môi, cửa nạp và tải kéo lên cáp. Dải chất rắn danh nghĩa của LR80/LR81/LR83/LR85 lần lượt là 5/15/15/60 m; cần giảm dải theo điều kiện thực tế trong manual. Giá trị mức chỉ hỗ trợ ước tính tồn kho, không thay thế phép cân.
SẢN PHẨM LIÊN QUAN

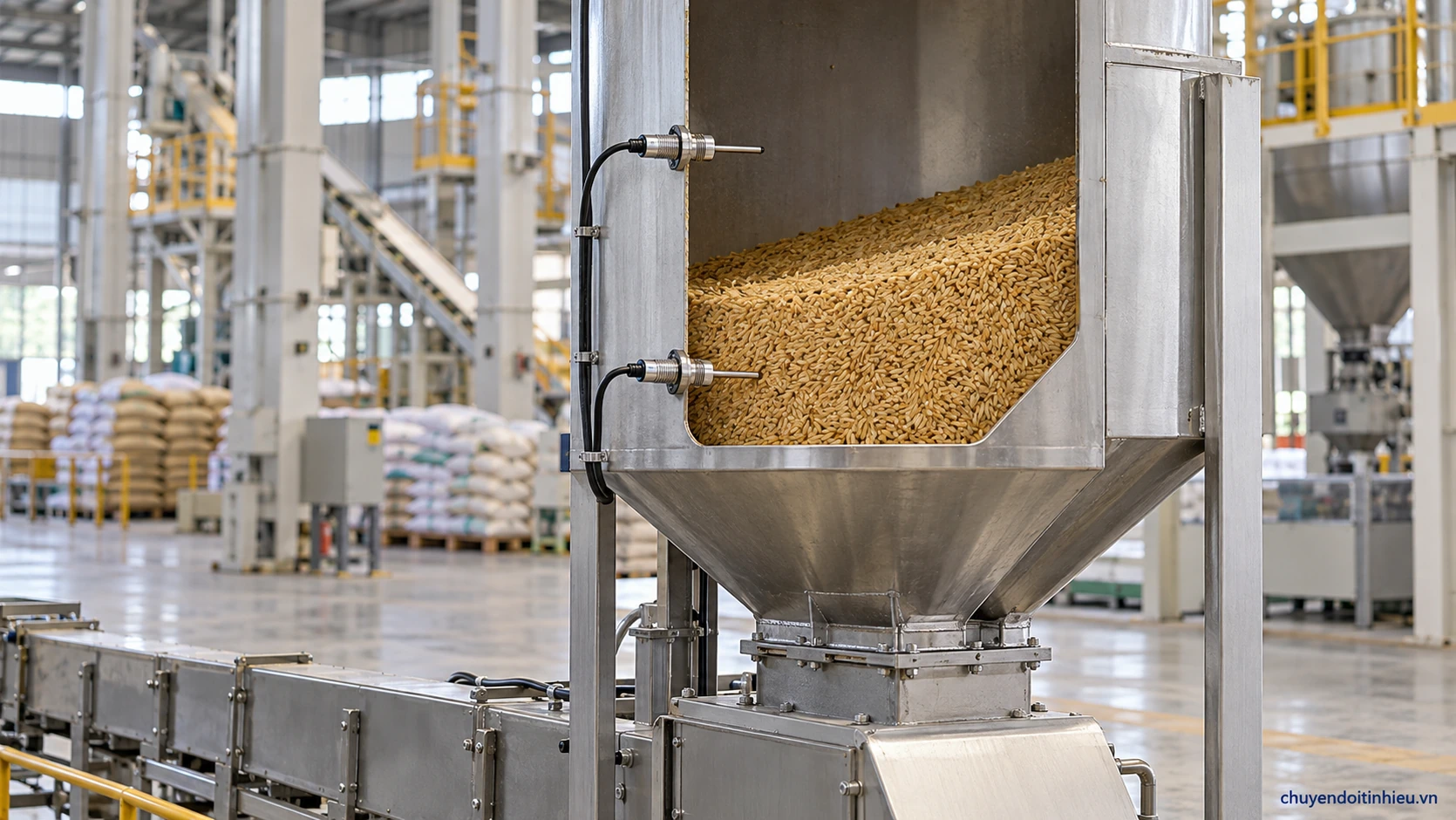

2. Báo đầy/cạn phễu
Phát hiện nguyên liệu tại ngưỡng đầy hoặc cạn trong phễu tiếp nhận, phễu trung gian và hệ cấp liệu.
- Dinel DLS-35 và Dinel DLS-27 dùng nguyên lý điện dung để phát hiện vật liệu tại vị trí điện cực.
- Chọn điện cực que hoặc cáp theo vị trí lắp, kích thước phễu và độ bám của thóc, ngô, cám hoặc bột.
- Tín hiệu báo mức có thể đưa về mạch cảnh báo hoặc hệ điều khiển để phối hợp dừng cấp liệu và báo thiếu nguyên liệu.
Cần kiểm tra: Độ nhạy, lớp bám, tải cơ học và ngõ ra tương thích với mạch nhận. Khu vực có bụi cháy nổ cần đúng phiên bản và chứng nhận phù hợp phân vùng.
SẢN PHẨM LIÊN QUAN

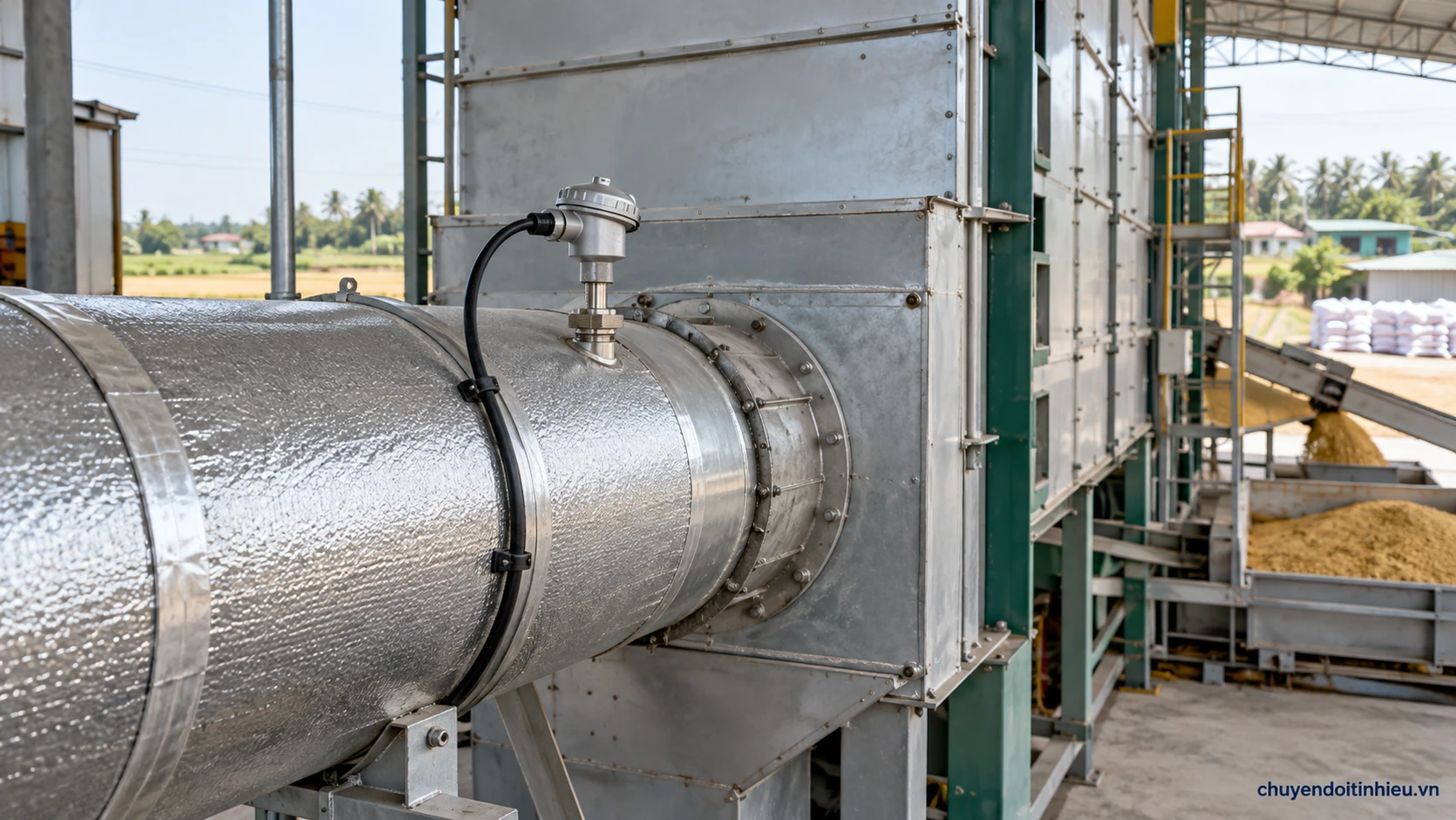

3. Đo nhiệt độ sấy
Theo dõi nhiệt độ khí sấy và các điểm đo công nghệ để hỗ trợ kiểm soát quá trình sấy nông sản.
- Đầu dò nhiệt độ: Termotech RTS sử dụng phần tử RTD, chọn theo dải nhiệt, chiều dài nhúng và kết cấu điểm lắp.
- Chuyển sang 4–20 mA: Seneca T121 lắp trong đầu cảm biến; Seneca K121 lắp DIN rail, chọn theo loại đầu vào.
- Cần tín hiệu dòng hoặc áp: Seneca K109PT nhận Pt100; Seneca Z109REG2-1 nhận nhiều loại tín hiệu, gồm RTD và thermocouple.
- Điều khiển tại chỗ: Pixsys ATR244 dùng khi cần PID, chọn phiên bản ngõ ra phù hợp cơ cấu gia nhiệt.
Cần kiểm tra: Dải nhiệt, vị trí đầu dò, bụi và thời gian đáp ứng. Bộ điều khiển có thể nhận trực tiếp đầu dò tương thích, không bắt buộc thêm bộ chuyển đổi. Đo nhiệt độ không cho biết trực tiếp độ ẩm hạt.
SẢN PHẨM LIÊN QUAN

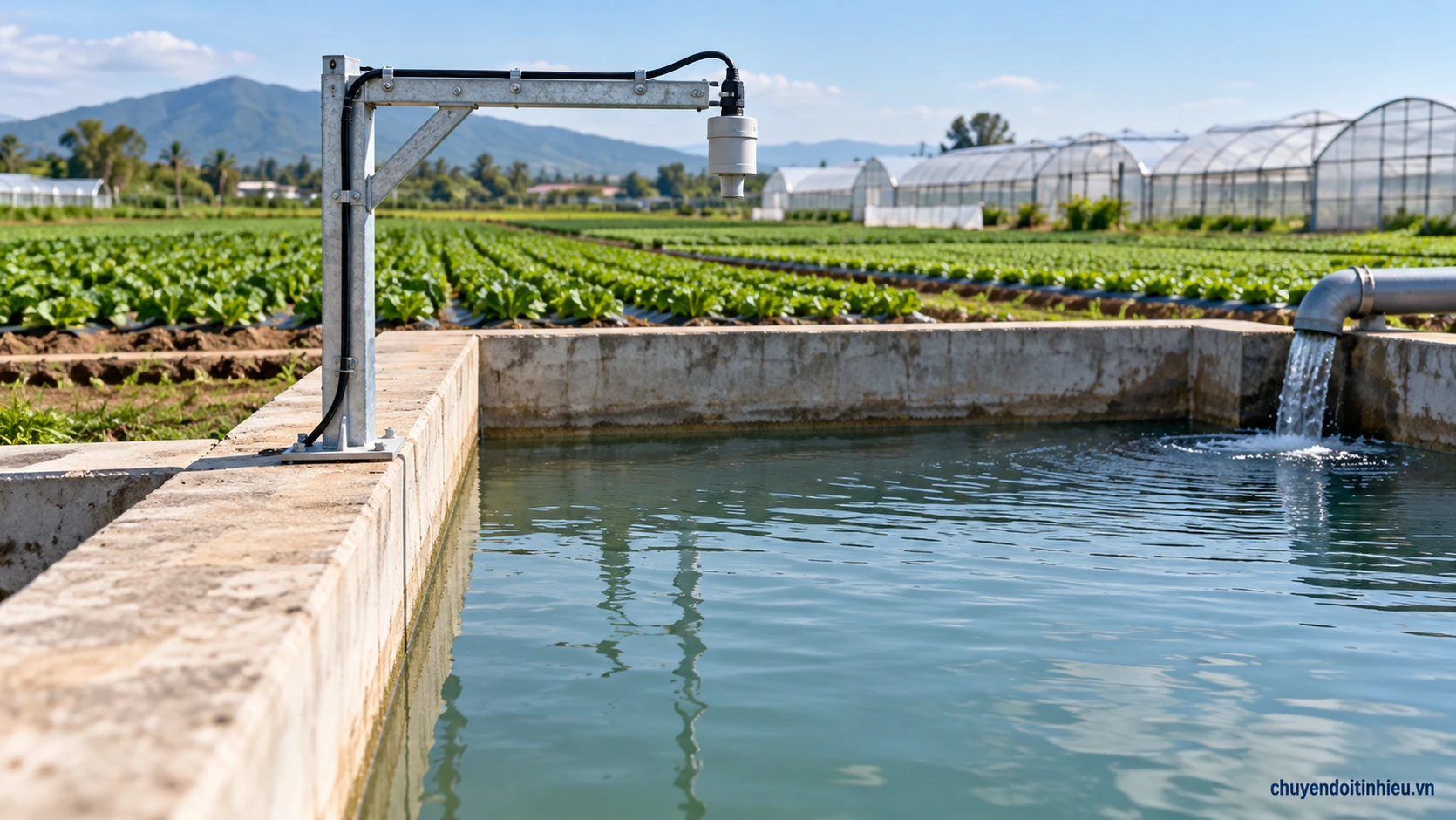

4. Đo mức bể nước
Theo dõi nước dự trữ trong bể, hồ và giếng để phục vụ sản xuất, vệ sinh hoặc cấp nước tưới.
- Siêu âm không tiếp xúc: Dinel ULM-53 hoặc Dinel ULM-70 đo từ phía trên khi có đường truyền sóng phù hợp.
- Radar không tiếp xúc: Flowline LR80 hoặc Flowline LR81 được xem xét theo khoảng đo và điều kiện mặt nước.
- Thủy tĩnh thả chìm: Dinel HLM-25N hoặc Dinel HLM-25C đo cột nước tại bể, hồ hoặc giếng phù hợp.
- Báo mức giới hạn: Dinel CLS-23S phát hiện ngưỡng nước để phối hợp cảnh báo hoặc mạch chống cạn.
Cần kiểm tra: Độ sâu, cặn, bọt, vùng mù và cách cố định. Đầu cáp có ống thông hơi của cảm biến thủy tĩnh phải được giữ khô, thông khí theo hướng dẫn.
SẢN PHẨM LIÊN QUAN

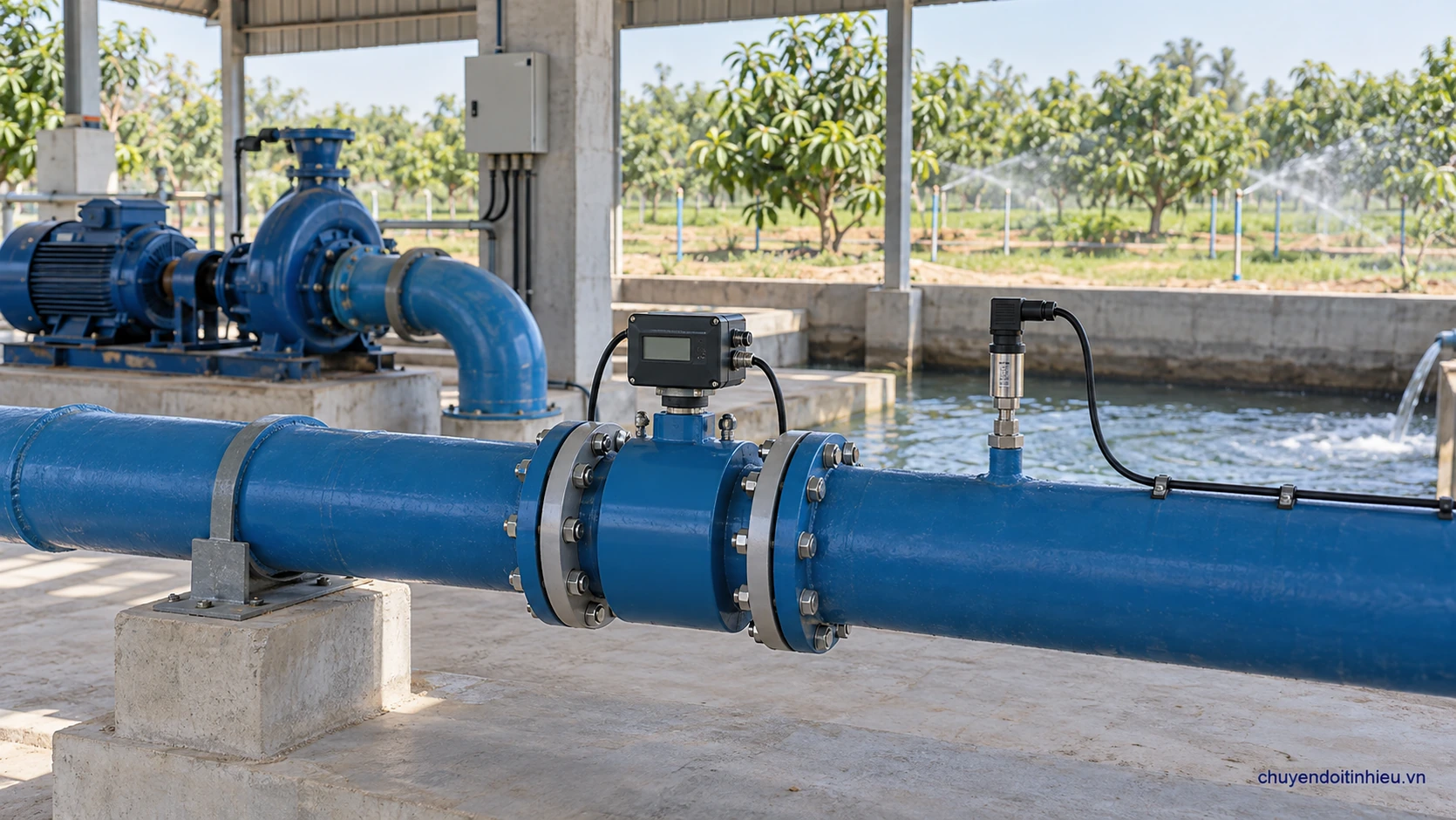

5. Áp suất và lưu lượng tưới
Theo dõi áp suất đường ống, lưu lượng tức thời và tổng lượng nước cấp để đối chiếu vận hành từng khu tưới.
- Đo áp suất: Georgin SR1 dùng cho đường ống nước theo dải được chọn; Georgin SR2 được xem xét khi cần dải áp thấp, gồm dưới 1 bar.
- Đo lưu lượng và tổng lượng: Comac Cal FLOW38 đo nước dẫn điện trong đường ống đầy, hỗ trợ theo dõi lượng nước sử dụng.
Cần kiểm tra: DN, lưu lượng nhỏ nhất/lớn nhất, độ dẫn điện, áp suất và xung áp. FLOW38 cần lắp đúng đoạn ống thẳng và tiếp địa theo manual; không lắp trực tiếp để đo kênh hở.
SẢN PHẨM LIÊN QUAN

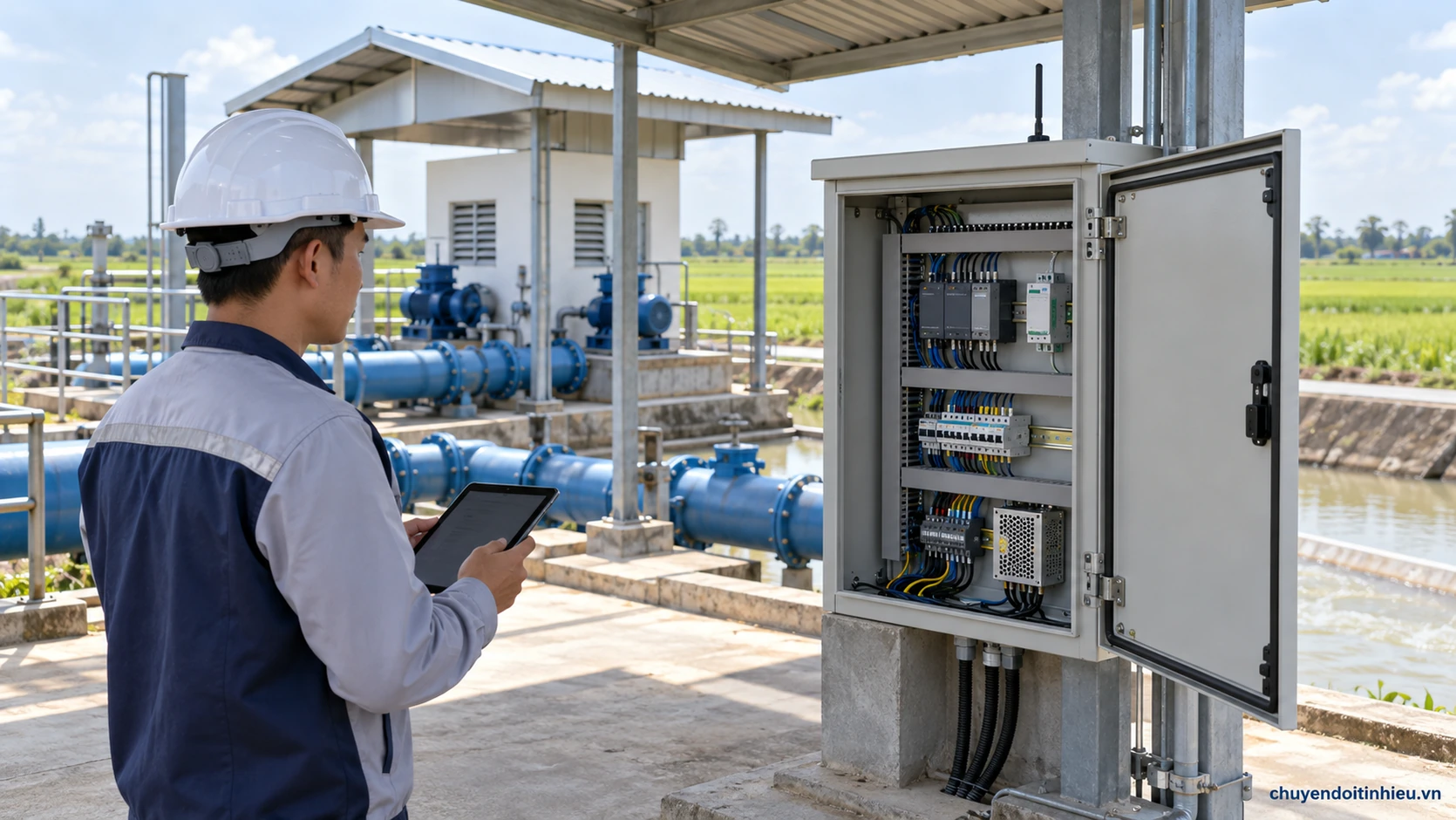

6. Thu thập dữ liệu trạm bơm
Gom các tín hiệu mức, áp suất, lưu lượng và trạng thái vận hành để lưu hoặc truyền về hệ thống theo dõi.
- Ghi và truyền qua 4G: Seneca Z-LTE thu dữ liệu từ I/O tích hợp và thiết bị Modbus tương thích.
- Mở rộng analog: Seneca Z-4AI và Seneca Z-8AI đưa 4 hoặc 8 tín hiệu analog lên Modbus RTU; Seneca ZE-2AI dùng khi cần hai kênh analog và kết nối Ethernet.
- Kết nối mạng có sẵn: Seneca R-KEY-LT làm cầu nối Modbus RTU và Modbus TCP/IP.
- Bảo vệ tuyến dây: Seneca S400CL-1-N cho tín hiệu analog tương thích; Seneca S400NET-1 được chọn theo giao diện truyền thông cần bảo vệ.
Cần kiểm tra: Số điểm đo, mạng truyền thông, sóng di động, nguồn và chu kỳ ghi. Z-4AI, Z-8AI và R-KEY-LT không thay thế datalogger. Thiết bị IP20 cần đặt trong tủ bảo vệ phù hợp môi trường.
SẢN PHẨM LIÊN QUAN
Thiết bị tham khảo cho ngành nông nghiệp & chế biến nông sản
Chọn thiết bị theo vai trò dưới đây. Không cần sử dụng đồng thời tất cả model trong một hệ thống.
| Ứng dụng | Sản phẩm tham khảo | Vai trò |
|---|---|---|
| Mức silo | Dinel GRLM-70 | Radar dẫn sóng, cáp dò tiếp xúc nguyên liệu. |
| Mức silo | Flowline LR80, LR81, LR83, LR85 | Radar không tiếp xúc; chọn theo dải chất rắn, bụi và điện môi. |
| Mức silo | Dinel CLM-36 | Điện dung đo liên tục, chọn điện cực theo nguyên liệu. |
| Báo đầy/cạn | Dinel DLS-35, DLS-27 | Báo mức điểm tại phễu hoặc silo. |
| Nhiệt độ sấy | Termotech RTS | Đầu dò RTD theo dải nhiệt và kết cấu lắp. |
| Nhiệt độ sấy | Seneca T121, K121 | Chuyển tín hiệu đầu dò tương thích sang 4–20 mA. |
| Nhiệt độ sấy | Seneca K109PT, Z109REG2-1 | Chuẩn hóa tín hiệu sang dòng hoặc áp; chọn đúng đầu vào. |
| Điều khiển sấy | Pixsys ATR244 | Điều khiển PID với phiên bản ngõ ra phù hợp. |
| Mức nước | Dinel ULM-53, ULM-70, Flowline LR80, LR81 | Đo mức từ phía trên, không tiếp xúc. |
| Mức nước | Dinel HLM-25N, HLM-25C | Đo cột nước bằng đầu dò thủy tĩnh thả chìm. |
| Báo mức nước | Dinel CLS-23S | Phát hiện ngưỡng nước, phối hợp cảnh báo hoặc chống cạn. |
| Áp suất tưới | Georgin SR1, SR2 | Đo áp suất đường ống, chọn dải và giới hạn quá áp. |
| Lưu lượng tưới | Comac Cal FLOW38 | Đo lưu lượng và tổng lượng nước dẫn điện trong ống đầy. |
| Dữ liệu trạm bơm | Seneca Z-LTE | Ghi và truyền dữ liệu, tích hợp modem 4G. |
| Thu tín hiệu analog | Seneca Z-4AI, Z-8AI, ZE-2AI | Chọn module theo số kênh và mạng RTU/TCP. |
| Gateway | Seneca R-KEY-LT | Kết nối Modbus RTU với Modbus TCP/IP. |
| Bảo vệ tín hiệu | Seneca S400CL-1-N, S400NET-1 | Bảo vệ quá áp theo tín hiệu và giao diện tương ứng. |
BÀI VIẾT LIÊN QUAN
Kết nối tín hiệu với hệ thống hiện có
Đối chiếu 4–20 mA, 0–10 V, ON/OFF hoặc Modbus với ngõ vào thiết bị nhận. Nếu cần chuyển đổi, cách ly hoặc chia tín hiệu, chọn module theo nguồn cấp và sơ đồ điện. Hưng Phát hỗ trợ phần đo lường và xử lý tín hiệu để tích hợp với hệ thống hiện có.
Thông tin cần gửi để tư vấn thiết bị cho nông nghiệp và chế biến nông sản
- Ứng dụng, môi chất và dải đo cần theo dõi.
- Kích thước, vị trí lắp và kết nối cơ khí.
- Nhiệt độ, áp suất, bụi, bọt hoặc rung tại điểm đo.
- Nguồn cấp, tín hiệu nhận và mã thiết bị cũ nếu thay thế.
Với silo, bổ sung loại hạt và độ ẩm; với trạm bơm, bổ sung nguồn điện và đường truyền sẵn có.
Hướng dẫn và tài liệu liên quan
Câu hỏi thường gặp về ứng dụng nông nghiệp và chế biến nông sản
Đo nhiệt độ sấy có biết được độ ẩm hạt không?
Không trực tiếp. Độ ẩm cần thiết bị hoặc phương pháp đo riêng phù hợp nông sản.
Đo mức silo có cho biết số tấn ngũ cốc không?
Có thể ước tính với hình học silo và khối lượng riêng xốp phù hợp; đo khối lượng trực tiếp cần hệ cân.
Thiết bị trong tủ có lắp ngoài trời được không?
Chỉ khi có kết cấu bảo vệ đáp ứng nhiệt độ, nước, bụi và điều kiện môi trường của model.
Cần gửi gì để tư vấn?
Gửi loại nguyên liệu, công đoạn, kích thước, dải đo, nguồn và tín hiệu cần nhận.
Cần chọn thiết bị cho ứng dụng nông nghiệp & chế biến nông sản?
Gửi ảnh vị trí lắp, môi chất, dải đo và tín hiệu cần nhận. Hưng Phát sẽ hỗ trợ đối chiếu phương án và chọn cấu hình phù hợp.
Tài liệu hãng: Dinel – thiết bị đo mức; Seneca – tài liệu kỹ thuật; Comac Cal FLOW38. Đối chiếu tài liệu đúng mã và phiên bản trước khi đặt hàng.
