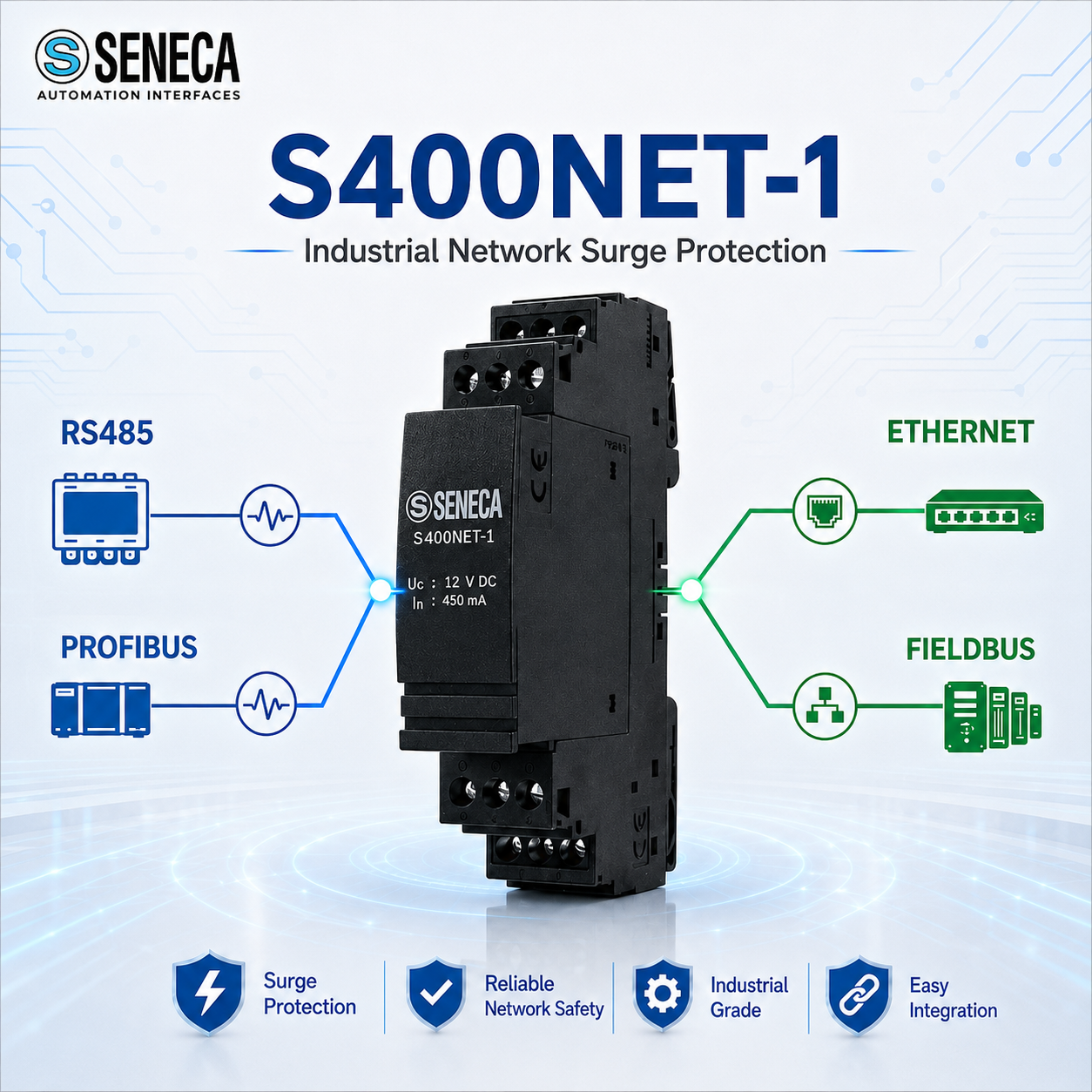

Seneca S400NET-1 | Bộ chống sét Ethernet, RS485 và Fieldbus

Seneca S400NET-1 là thiết bị chống sét lan truyền dành cho các đường truyền thông công nghiệp, mạng serial, fieldbus và Ethernet sử dụng tối đa 5 dây tín hiệu. Thiết bị được lắp nối tiếp trên đường truyền nhằm hạn chế xung quá áp trước khi chúng đi vào switch, remote I/O, gateway, PLC hoặc các thiết bị truyền thông khác trong tủ điện.

Khác với SPD dành cho nguồn AC hoặc bộ chống sét tín hiệu analog 4-20mA, Seneca S400NET-1 được thiết kế cho các đường dữ liệu tốc độ cao. SENECA công bố thiết bị hỗ trợ các giao diện RS232, RS422, RS485, Interbus, Profibus và Ethernet với cấu hình bảo vệ tối đa 5 dây tín hiệu.

Trong hệ thống có tuyến cáp truyền thông kéo dài ngoài hiện trường, đi giữa các tủ điện hoặc kết nối thiết bị đặt ngoài trời, S400NET-1 là một trong những phương án đáng cân nhắc để giảm rủi ro hư hỏng do xung sét cảm ứng và quá áp quá độ.

Nếu cần tìm hiểu tổng thể về SPD trước khi chọn model, xem thêm chống sét lan truyền là gì.

Seneca S400NET-1 dùng để làm gì?

Seneca S400NET-1 có nhiệm vụ bảo vệ các đường dữ liệu và bus công nghiệp khỏi xung quá áp có thời gian rất ngắn nhưng biên độ cao. Xung này có thể xuất hiện do sét lan truyền, sét cảm ứng, chênh lệch điện thế giữa các khu vực hoặc các quá trình đóng cắt tải điện trong nhà máy.

Theo hướng dẫn của SENECA, S400NET-1 sử dụng mạch bảo vệ hai cấp và được thiết kế để bảo vệ năm dây dẫn có chung điện thế tham chiếu. Khi xung quá áp xuất hiện trên đường truyền, SPD tạo đường dẫn thích hợp để hạn chế năng lượng xung trước khi điện áp vượt mức cho phép của thiết bị phía được bảo vệ.

Các vị trí thường có thể đánh giá sử dụng Seneca S400NET-1 gồm:

• Đường RS485 giữa thiết bị hiện trường và PLC hoặc gateway.
• Mạng RS422 hoặc RS232 kéo giữa các tủ điện.
• Đường Profibus trong hệ thống điều khiển phân tán.
• Mạng Interbus và các mạng fieldbus tương thích.
• Một số cấu hình Ethernet phù hợp với số dây và đặc tính điện của S400NET-1.
• Kết nối giữa switch trong tủ điện với remote I/O hoặc thiết bị ở khu vực khác.

Vì sao mạng RS485 và Ethernet cũng cần chống sét?

Một sai lầm khá phổ biến là chỉ lắp SPD cho nguồn 220VAC nhưng bỏ qua các tuyến cáp truyền thông. Trong thực tế, xung quá áp có thể đi vào tủ điều khiển qua bất kỳ dây dẫn kim loại nào kết nối với khu vực bên ngoài.

Ví dụ một cảm biến, remote I/O hoặc tủ phụ cách tủ PLC hàng chục đến hàng trăm mét và truyền dữ liệu bằng RS485. Khi sét đánh gần tuyến cáp, điện trường và từ trường biến thiên có thể cảm ứng điện áp trên dây truyền thông. Điện áp này truyền trực tiếp đến transceiver RS485, gateway hoặc card truyền thông và có thể gây hư hỏng.

Rủi ro thường tăng khi tuyến cáp:

• Đi ngoài trời hoặc giữa hai công trình.
• Chạy gần cáp động lực.
• Kết nối hai khu vực có hệ thống tiếp địa khác nhau.
• Đi qua trạm bơm, bồn chứa, hệ thống quan trắc hoặc khu vực có nguy cơ sét cao.
• Có chiều dài lớn và thiết bị điện tử nhạy ở hai đầu.

Trong những trường hợp này, Seneca S400NET-1 được đặt gần thiết bị cần bảo vệ để tạo thêm một tầng hạn chế quá áp cho đường dữ liệu.

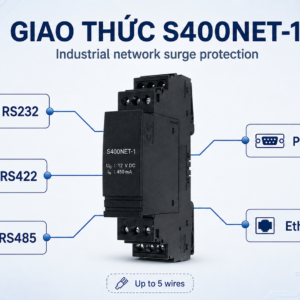

Seneca S400NET-1 hỗ trợ những đường truyền nào?

RS485 và RS422

RS485 là chuẩn vật lý rất phổ biến trong tự động hóa do có khả năng truyền xa và kết nối nhiều thiết bị trên cùng bus. Các giao thức như Modbus RTU thường sử dụng RS485 làm lớp vật lý.

S400NET-1 được SENECA liệt kê hỗ trợ RS485 và RS422. Vì vậy thiết bị có thể được đánh giá cho các hệ thống Modbus RTU chạy trên RS485, tuy nhiên khi chọn vẫn phải căn cứ vào điện áp đường truyền, số dây, cách nối reference và sơ đồ đấu thực tế chứ không chỉ dựa vào tên giao thức Modbus.

Một ví dụ là mạng sử dụng Seneca Z-4AI để truyền dữ liệu Modbus RTU về gateway hoặc PLC. Nếu đường RS485 đi xa hoặc ra ngoài hiện trường, có thể đánh giá thêm S400NET-1 tại vị trí cần bảo vệ.

RS232

RS232 thường được dùng ở khoảng cách ngắn nhưng các cổng serial vẫn rất nhạy với xung quá áp. Nếu dây RS232 phải đi giữa các tủ hoặc môi trường có nguy cơ cảm ứng quá áp, Seneca S400NET-1 có thể được xem xét theo sơ đồ kết nối do hãng quy định.

Profibus và Interbus

SENECA cũng công bố S400NET-1 cho các mạng Profibus và Interbus. Đây là nhóm ứng dụng phù hợp trong nhà máy có đường bus kéo dài giữa khu vực điều khiển và thiết bị hiện trường.

Điểm quan trọng là SPD không được làm sai đặc tính điện của bus. Do đó cần kiểm tra đúng topology, tốc độ truyền, số dây và điện áp trước khi lắp.

Ethernet

Seneca S400NET-1 được nhà sản xuất xếp vào nhóm bảo vệ mạng Ethernet, serial và fieldbus. Tuy nhiên không nên hiểu rằng một S400NET-1 có thể dùng tùy ý cho mọi chuẩn Ethernet hiện nay.

S400NET-1 bảo vệ tối đa 5 dây dẫn và sử dụng terminal đấu dây. Nếu hệ thống là Ethernet Cat.5e, Gigabit Ethernet, PoE hoặc sử dụng toàn bộ các cặp dây của cáp mạng, cần kiểm tra cấu hình cụ thể. Trong catalogue S400, SENECA còn có dòng SPD Ethernet chuyên dụng khác cho Cat.5/Cat.5e và PoE.

Thông số kỹ thuật Seneca S400NET-1

Thông tin tham chiếu hãng:

Trang sản phẩm Seneca S400NET-1
Installation Manual S400NET-1
Catalogue Surge Protection S400 Series

Ý nghĩa các thông số quan trọng của S400NET-1

C1, C2, C3 và D1 không phải Type 1, Type 2, Type 3 của SPD nguồn

Đây là điểm cần phân biệt khi đọc thông số Seneca S400NET-1. S400NET-1 được thử nghiệm theo IEC/EN 61643-21 dành cho SPD sử dụng trên mạng viễn thông và đường tín hiệu.

Do đó các ký hiệu C1, C2, C3 và D1 không nên diễn giải đơn giản thành Type 1, Type 2 hay Type 3 giống SPD nguồn AC theo IEC 61643-11.

Nếu cần SPD cho nguồn 220/230VAC trong tủ, có thể tham khảo Seneca S400HV-2.

UN 12VDC và Uc 14VDC có phải nguồn cấp không?

Không nên hiểu UN 12VDC là nguồn phụ phải cấp cho S400NET-1. Đây là thông số điện áp danh định của đường cần bảo vệ. S400NET-1 hoạt động trên đường tín hiệu và không phải một module điện tử cần nguồn 24VDC riêng giống gateway hay remote I/O.

Thông số Uc 14VDC cho biết điện áp làm việc liên tục tối đa mà SPD được thiết kế để chịu theo cấu hình công bố. Vì vậy trước khi đặt S400NET-1 vào một bus cụ thể cần kiểm tra điện áp thực tế trên dây.

In 10kA và Iimp 2,5kA

Dòng xả danh định In của Seneca S400NET-1 đạt 10kA giữa dây-dây và 10kA giữa dây-đất với dạng sóng 8/20µs. Tổng dòng xung công bố đạt 20kA.

Bên cạnh đó, dòng xung Iimp dạng sóng 10/350µs đạt 2,5kA trên mỗi đường. Những giá trị này dùng để đánh giá khả năng chịu và dẫn xung của SPD trong các bài thử tiêu chuẩn, không phải dòng truyền thông hoạt động bình thường của mạng.

Up và điện áp giới hạn

Mức bảo vệ Up cho biết điện áp còn lại ở phía thiết bị được bảo vệ khi SPD xử lý xung theo điều kiện thử nghiệm. Với S400NET-1, SENECA công bố Up không quá 50V dây-dây và dây-đất tại điều kiện C3 – 25A.

Điện áp giới hạn tĩnh tại tốc độ tăng 1kV/µs được công bố không quá 25V. Đây là những thông số quan trọng khi đánh giá khả năng phối hợp giữa SPD và cổng truyền thông phía sau.

Cách đấu dây Seneca S400NET-1

Installation Manual của SENECA quy định rõ chiều đấu dây giữa khu vực chưa được bảo vệ và phía thiết bị cần bảo vệ.

Phía IN: các đường dây đi từ hiện trường hoặc khu vực chưa được bảo vệ được đưa vào các terminal 1 – 3 – 5 – 7 – 9 – 11.

Phía OUT: các đường đi đến thiết bị cần bảo vệ được đấu vào 2 – 4 – 6 – 8 – 10 – 12.

Terminal 3 và 4 được liên kết trực tiếp với chân kim loại của đế SPD. Theo hướng dẫn của hãng, không cần thêm dây nối giữa terminal 3-4 và DIN rail nếu phần đế và hệ thống cân bằng điện thế đã được triển khai đúng.

Sơ đồ nguyên tắc có thể hiểu đơn giản:

Field / Unprotected → IN → Seneca S400NET-1 → OUT → Switch / Gateway / PLC / Remote I/O

Nên đặt S400NET-1 ở đâu trong tủ điện?

Vị trí tốt nhất của Seneca S400NET-1 phụ thuộc cấu trúc hệ thống, nhưng nguyên tắc chung là đặt SPD gần thiết bị cần bảo vệ và tại điểm tuyến cáp từ khu vực có nguy cơ đi vào tủ.

Ví dụ với một đường RS485 đi từ trạm đo ngoài trời về tủ điều khiển:

Thiết bị hiện trường → tuyến RS485 → S400NET-1 → gateway/PLC

Nếu sử dụng gateway chuyển đổi RS485 sang Ethernet như Seneca R-KEY-LT, S400NET-1 có thể được đặt trên tuyến serial trước gateway khi thông số điện phù hợp.

Trường hợp hai đầu đường truyền đều nằm trong khu vực có nguy cơ khác nhau, có thể phải đánh giá bảo vệ tại cả hai phía thay vì chỉ đặt một SPD duy nhất.

So sánh S400NET-1, S400CL-1-N và S400HV-2

Nếu hệ thống vừa có nguồn AC, tín hiệu analog và RS485 thì có thể cần ba nhóm SPD riêng. Không nên dùng một model cho mọi đường điện.

Xem thêm phần tổng hợp bộ chống sét tín hiệu 4-20mA, analog và mạng công nghiệp để phân biệt từng nhóm.

S400NET-1 thay thế S400NET cũ

SENECA hiện đánh dấu model S400NET cũ là sản phẩm đã ngừng sản xuất và chỉ định S400NET-1 là model thay thế.

Do đó nếu hệ thống cũ đang sử dụng S400NET và cần thay mới, S400NET-1 là model đầu tiên nên được kiểm tra.

Tuy nhiên không nên thay trực tiếp mà bỏ qua việc kiểm tra label và thông số. Các phiên bản phần cứng khác nhau có thể có thông số điện khác nhau, vì vậy cần đối chiếu UN, Uc, sơ đồ đấu dây và cấu hình mạng trước khi thay thế.

Module thay thế S400NET-1-RIC

Thiết kế của Seneca S400NET-1 gồm phần đế đấu dây và module bảo vệ có thể tháo rời. SENECA cung cấp phụ kiện S400NET-1-RIC để thay phần plug bảo vệ khi cần bảo trì.

Ưu điểm của cấu trúc này là hệ thống dây trong tủ không nhất thiết phải tháo toàn bộ khi thay phần bảo vệ. Tuy nhiên khi đặt phụ kiện thay thế cần kiểm tra đúng mã, revision và thông số trên nhãn của thiết bị đang sử dụng.

Giá Seneca S400NET-1 khoảng bao nhiêu?

Giá Seneca S400NET-1 có thể thay đổi theo thời điểm nhập hàng, số lượng, tỷ giá và chi phí vận chuyển. Với mức niêm yết tham khảo của hãng, khi dự trù ngân sách tại Việt Nam có thể tạm tính khoảng 4 – 6 triệu đồng/thiết bị.

Khoảng giá trên chỉ dùng để tham khảo, không phải báo giá cố định. Với dự án sử dụng nhiều tuyến RS485, Profibus hoặc Ethernet nên gửi số lượng và cấu hình hệ thống để kiểm tra giá thực tế.

Khi nào nên chọn Seneca S400NET-1?

Seneca S400NET-1 phù hợp khi hệ thống có đường truyền serial, fieldbus hoặc Ethernet tương thích, đặc biệt trong các tình huống tuyến cáp đi xa, kết nối giữa nhiều khu vực hoặc có nguy cơ xung quá áp.

Trước khi chọn, nên cung cấp tối thiểu các thông tin sau:

• Chuẩn truyền thông: RS485, RS422, RS232, Profibus, Ethernet…
• Giao thức đang sử dụng nếu có.
• Số dây thực tế của tuyến truyền thông.
• Điện áp trên từng đường tín hiệu.
• Tốc độ truyền dữ liệu.
• Chiều dài tuyến cáp và tuyến đi trong nhà hay ngoài trời.
• Thiết bị cần bảo vệ là PLC, gateway, switch hay remote I/O.
• Cấu trúc tiếp địa và DIN rail tại tủ.

Câu hỏi thường gặp về Seneca S400NET-1

S400NET-1 có chống sét cho Modbus RTU được không?

Có thể đánh giá nếu Modbus RTU sử dụng lớp vật lý RS485 phù hợp với thông số của S400NET-1. Modbus RTU là giao thức, còn SPD cần được chọn chủ yếu theo lớp vật lý, điện áp và số dây.

S400NET-1 có cần cấp nguồn 12VDC không?

Không cần nguồn phụ riêng như một module điện tử. Thông số 12VDC là điện áp danh định UN của đường được bảo vệ, không phải yêu cầu cấp một nguồn 12V riêng cho SPD.

S400NET-1 có dùng cho Ethernet Gigabit và PoE không?

Không nên mặc định. S400NET-1 được công bố cho tối đa 5 dây tín hiệu. Ethernet Gigabit và PoE có yêu cầu khác về cặp dây, băng thông và cấp nguồn, do đó cần đánh giá model Ethernet chuyên dụng phù hợp.

S400NET-1 có dùng cho tín hiệu 4-20mA không?

Đây không phải lựa chọn ưu tiên cho 4-20mA. Với tín hiệu analog 4-20mA nên sử dụng SPD thuộc nhóm bảo vệ tín hiệu đo lường như S400CL-1-N.

S400NET-1 lắp ở phía nào của PLC?

Tuyến đi từ hiện trường được đấu vào phía IN của SPD, còn phía OUT đi đến thiết bị cần bảo vệ. Nên đặt Seneca S400NET-1 gần PLC, gateway, switch hoặc remote I/O cần bảo vệ và bảo đảm tuyến cân bằng điện thế ngắn.

S400NET-1 có thay được S400NET cũ không?

SENECA công bố S400NET cũ đã ngừng sản xuất và được thay bởi S400NET-1. Khi thay thế thực tế vẫn nên kiểm tra thông số trên nhãn của phiên bản cũ và mới trước khi đấu.

Mua Seneca S400NET-1 chính hãng

Chuyendoitinhieu.vn cung cấp Seneca S400NET-1 cho các hệ thống cần bảo vệ đường RS232, RS422, RS485, Profibus, Interbus, Ethernet và các tuyến fieldbus phù hợp.

Để chọn chính xác, khách hàng nên gửi chuẩn truyền thông, số dây, điện áp trên bus, chiều dài tuyến cáp, thiết bị cần bảo vệ và sơ đồ kết nối hiện tại. Việc này giúp tránh trường hợp chọn SPD đúng tên giao thức nhưng không phù hợp đặc tính điện của đường truyền.
