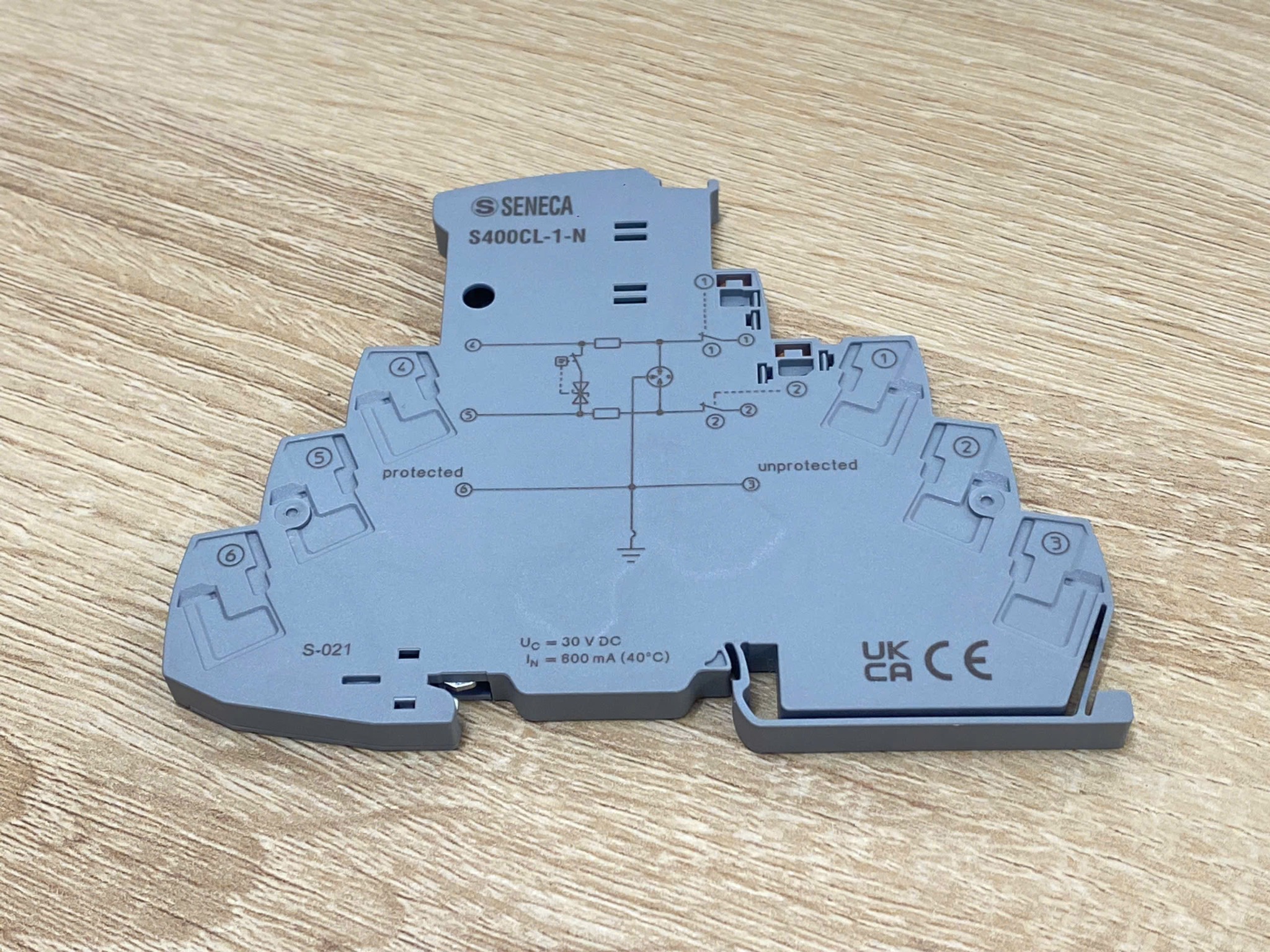

Seneca S400CL-1-N | Bộ chống sét tín hiệu 4-20mA, 0-10V

Seneca S400CL-1-N là bộ chống sét lan truyền dành cho mạch đo lường, điều khiển và tín hiệu công nghiệp. Thiết bị được thiết kế để bảo vệ các đường tín hiệu như 0/4-20mA, 0-10V, tín hiệu xung và Digital trước các xung quá áp truyền theo dây dẫn từ hiện trường về tủ điều khiển.

Khác với SPD dùng cho nguồn điện 220VAC, Seneca S400CL-1-N được tối ưu cho đường tín hiệu điện áp thấp. Thiết bị có điện áp danh định 24VDC, điện áp làm việc liên tục tối đa 30VDC/21VAC, dòng xả danh định In 5kA và dòng xả cực đại Imax 20kA.

Điểm đáng chú ý của S400CL-1-N là thiết kế chỉ rộng 6,2mm, có chỉ thị trạng thái tích hợp và dao ngắt Knife Disconnect. Đây là model Seneca hiện hành thay thế cho S400CL-1 cũ, phù hợp khi thiết kế mới hệ thống bảo vệ transmitter, cảm biến, card Analog Input và các mạch tín hiệu trong tủ điện công nghiệp.

Nếu cần tìm hiểu tổng thể về cách bảo vệ tín hiệu, xem thêm bộ chống sét tín hiệu 4-20mA. Với nguồn AC 220V, nên sử dụng SPD nguồn phù hợp thay vì dùng S400CL-1-N.

Seneca S400CL-1-N dùng để làm gì?

Seneca S400CL-1-N được lắp nối tiếp trên đường tín hiệu giữa thiết bị hiện trường và thiết bị nhận tín hiệu. Trong điều kiện bình thường, tín hiệu đo truyền qua SPD đến PLC, bộ điều khiển hoặc hệ thống thu thập dữ liệu.

Khi xuất hiện xung quá áp trên tuyến cáp, các tầng bảo vệ bên trong S400CL-1-N giới hạn điện áp xung trước khi nó truyền sâu vào thiết bị điện tử phía sau. Mục tiêu không phải biến đổi hoặc cách ly tín hiệu mà là giảm năng lượng và điện áp của xung quá độ xuống mức phù hợp hơn với thiết bị cần bảo vệ.

Ứng dụng thường gặp của Seneca S400CL-1-N gồm cảm biến áp suất 4-20mA, transmitter nhiệt độ, cảm biến đo mức, đồng hồ lưu lượng, cảm biến chênh áp, tín hiệu 0-10V, tín hiệu xung hoặc các tín hiệu Digital điện áp thấp.

Ví dụ một cảm biến được đặt ngoài trời và kéo cáp hàng chục mét về tủ PLC:

Cảm biến / Transmitter → Seneca S400CL-1-N → Analog Input PLC

Nếu tuyến dây dài, đi ngoài trời hoặc chạy giữa hai khu vực có hệ thống tiếp địa khác nhau thì rủi ro quá áp cảm ứng càng cần được xem xét. Chống sét cho nguồn AC trong tủ không đồng nghĩa đường tín hiệu 4-20mA đã được bảo vệ.

Thông số kỹ thuật Seneca S400CL-1-N

Thông tin kỹ thuật được đối chiếu từ trang Seneca S400CL-1-N chính hãng.

Điện áp 24VDC trên S400CL-1-N có phải nguồn cấp không?

Không. Đây là điểm rất dễ nhầm khi chọn Seneca S400CL-1-N.

Giá trị 24VDC là điện áp danh định của mạch cần bảo vệ, không phải nguồn cấp riêng cho SPD. S400CL-1-N được mắc trực tiếp trên tuyến tín hiệu và không cần cấp một nguồn 24VDC độc lập chỉ để thiết bị hoạt động.

Ví dụ với transmitter 2 dây 4-20mA sử dụng nguồn vòng 24VDC, cần kiểm tra toàn bộ điện áp vòng dòng và sụt áp của các thiết bị nối tiếp trước khi lựa chọn. Không nên chỉ thấy chữ 24VDC rồi mặc định mọi loop 4-20mA đều phù hợp.

Để hiểu thêm đặc điểm của vòng dòng, có thể xem tín hiệu 4-20mA là gì.

Dòng xả In 5kA và Imax 20kA có ý nghĩa gì?

Khả năng chống xung của SPD không nên đánh giá chỉ bằng một con số kA. Với Seneca S400CL-1-N, hãng công bố dòng xả danh định In 5kA theo dạng sóng 8/20µs và dòng xả cực đại Imax 20kA.

In thể hiện mức dòng xung tiêu chuẩn mà SPD được thiết kế để xử lý trong điều kiện thử nghiệm xác định. Imax là mức dòng xung cực đại cao hơn. Ngoài ra S400CL-1-N còn có thông số Iimp 0,5kA theo dạng sóng 10/350µs trên mỗi dây dẫn.

Các thông số này phải được đọc cùng với điện áp Uc, mức bảo vệ Up, sơ đồ hệ thống, vị trí lắp và hệ thống cân bằng điện thế. Không nên chọn SPD chỉ vì model có con số kA lớn hơn.

Ưu điểm của thiết kế rộng 6,2mm

Một ưu điểm thực tế của Seneca S400CL-1-N là chiều rộng chỉ 6,2mm. Trong các tủ điều khiển có nhiều cảm biến 4-20mA, mỗi tuyến tín hiệu có thể cần một SPD riêng. Nếu sử dụng module quá rộng thì không gian DIN rail tăng rất nhanh.

Thiết kế slim giúp S400CL-1-N phù hợp cho các tủ có mật độ I/O lớn như hệ thống đo áp suất, nhiệt độ, lưu lượng hoặc mức. Kỹ sư có thể bố trí nhiều kênh bảo vệ cạnh nhau mà không làm tăng quá nhiều kích thước tủ.

Dao ngắt Knife Disconnect dùng để làm gì?

Seneca S400CL-1-N tích hợp dao ngắt dạng Knife Disconnect trên đường tín hiệu. Chức năng này hữu ích khi bảo trì, kiểm tra loop hoặc cần tách nhanh phần thiết bị hiện trường khỏi phía PLC mà không phải tháo dây khỏi terminal.

Ví dụ khi một loop 4-20mA đọc sai, kỹ thuật viên có thể cô lập tuyến ngay tại S400CL-1-N để kiểm tra từng phía. Điều này thuận tiện hơn so với tháo dây trực tiếp tại card Analog Input và cũng giúp giảm nguy cơ đấu nhầm sau khi bảo trì.

S400CL-1-N khác bộ cách ly tín hiệu như thế nào?

Bộ chống sét và bộ cách ly tín hiệu không phải cùng một thiết bị.

Seneca S400CL-1-N tập trung vào hạn chế xung quá áp có biên độ lớn và thời gian rất ngắn. Trong khi đó, bộ cách ly tín hiệu thường được dùng để tạo cách ly galvanic, xử lý vòng lặp mass, chuyển đổi chuẩn tín hiệu hoặc giảm ảnh hưởng của nhiễu điện liên tục.

Nếu một hệ thống vừa có nguy cơ sét lan truyền vừa có ground loop, có thể cần cả SPD và bộ cách ly. Ví dụ có thể kết hợp S400CL-1-N với Seneca K109S – bộ chuyển đổi và cách ly tín hiệu analog tùy cấu trúc mạch.

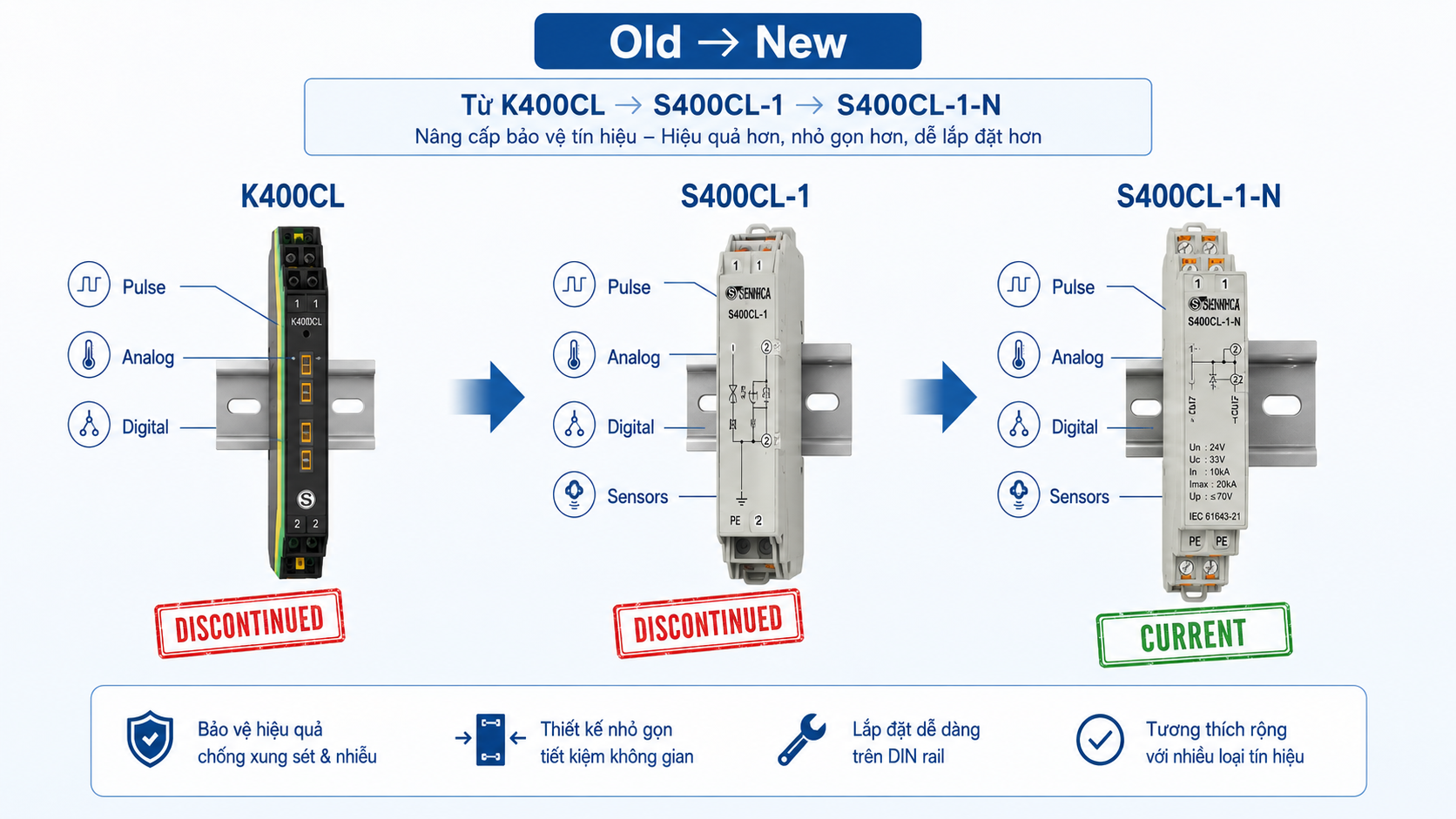

Seneca S400CL-1-N thay thế S400CL-1 như thế nào?

Seneca hiện đánh dấu S400CL-1 là sản phẩm ngừng sản xuất và chỉ định S400CL-1-N là model thay thế. Vì vậy các dự án mới không nên mặc định sử dụng S400CL-1 chỉ vì model này xuất hiện trong bản vẽ hoặc tài liệu cũ.

Khi thay thế một SPD trong hệ thống cũ, vẫn cần kiểm tra lại điện áp làm việc, dòng tín hiệu, sơ đồ terminal và các thông số bảo vệ thay vì thay thế theo tên model một cách máy móc.

S400CL-1-N hay S400HV-2?

Hai model cùng thuộc dòng Seneca S400 nhưng bảo vệ hai loại đường điện hoàn toàn khác nhau.

Nếu cần bảo vệ nguồn điện vào tủ, xem Seneca S400HV-2 chống sét lan truyền nguồn AC Type 2.

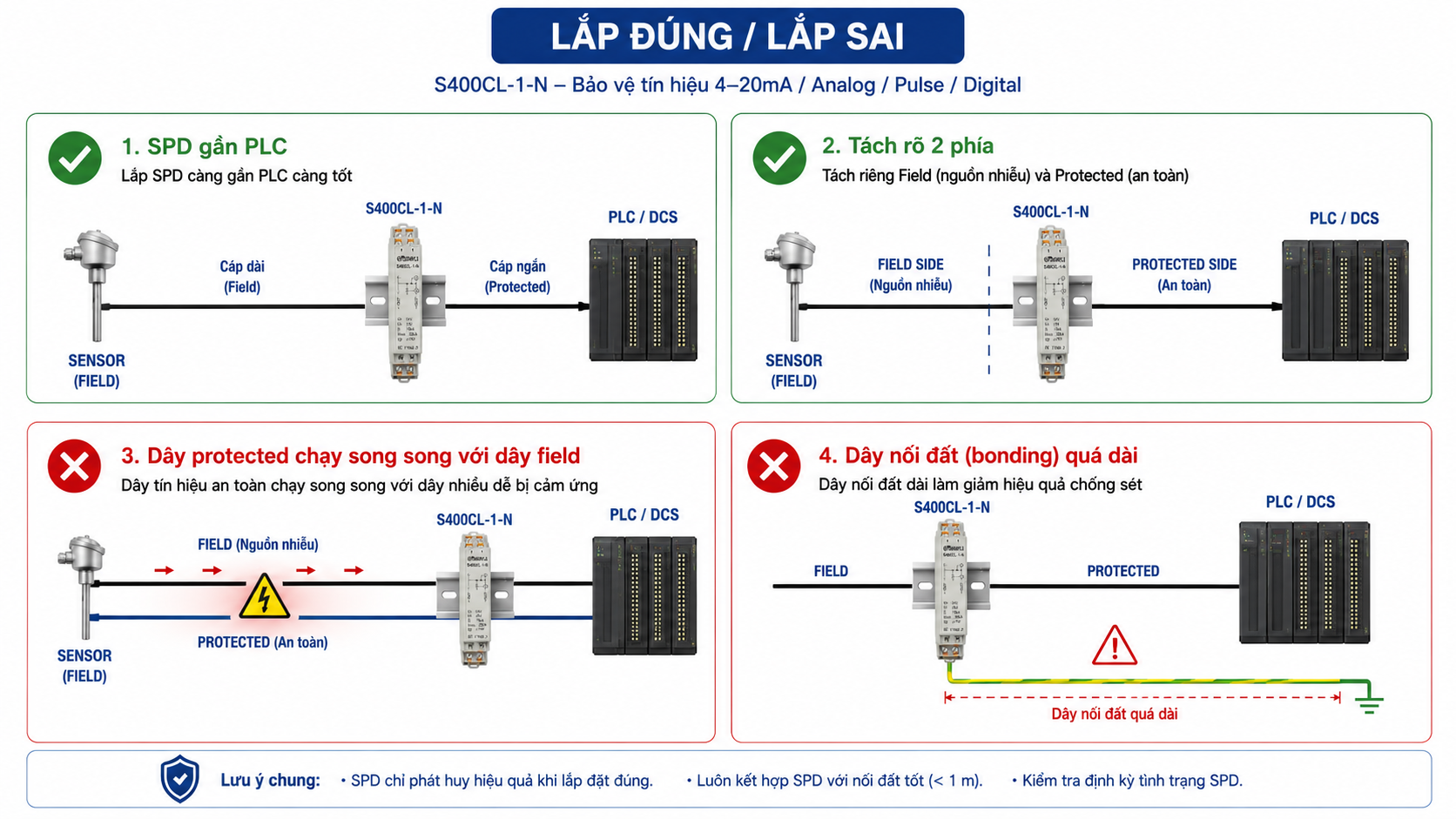

Cách lắp Seneca S400CL-1-N trong tủ điện

Lắp gần thiết bị cần bảo vệ

SPD nên được bố trí sao cho đoạn dây giữa Seneca S400CL-1-N và thiết bị cần bảo vệ không quá dài. Nếu mục tiêu là bảo vệ card Analog Input PLC, module thường được bố trí gần khu vực terminal và card tín hiệu trong tủ.

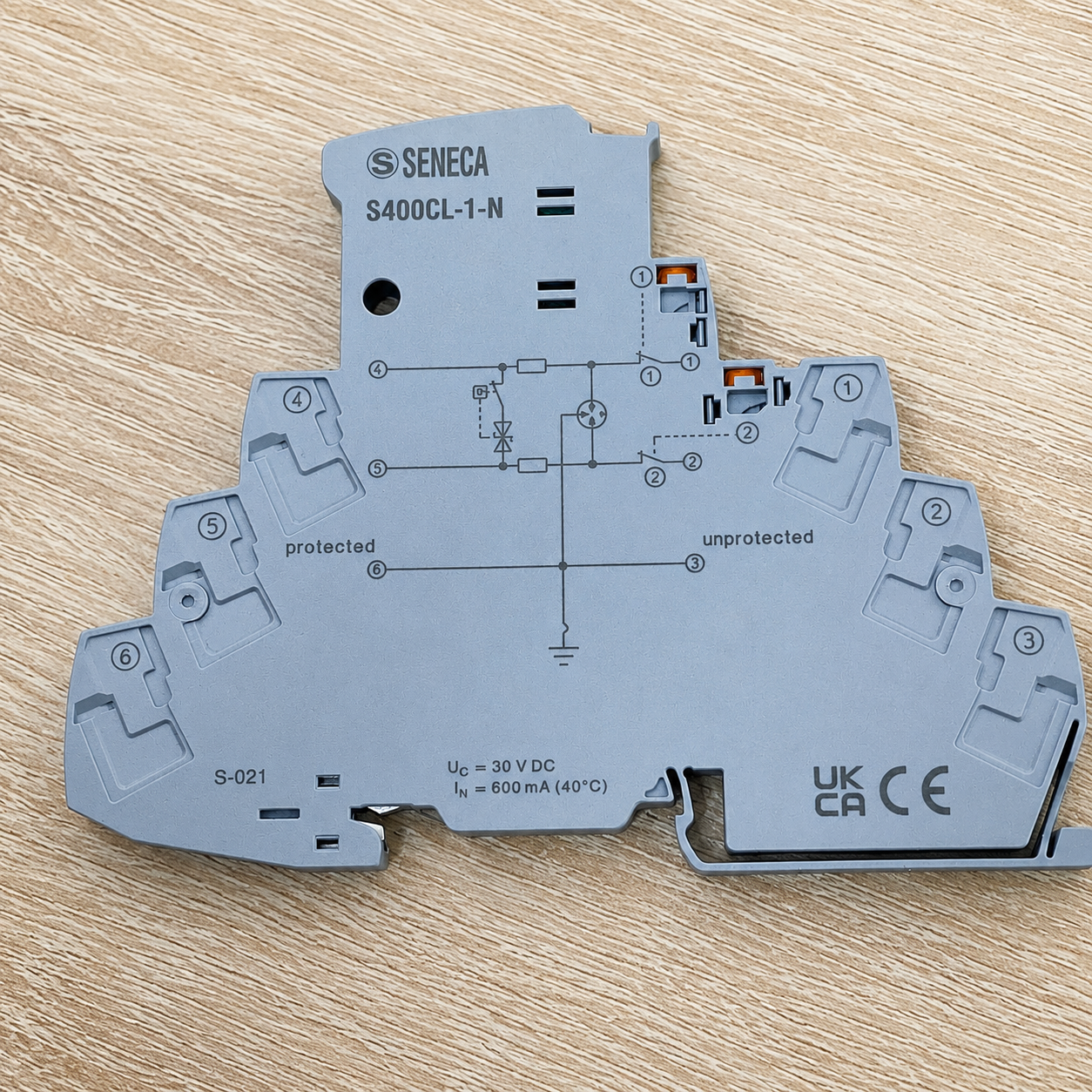

Tách dây phía field và phía protected

Không nên để đoạn dây phía chưa được bảo vệ chạy song song quá dài với đoạn dây đã qua SPD. Xung cảm ứng có thể ghép trở lại tuyến đã bảo vệ và làm giảm hiệu quả tổng thể.

Quan tâm đến tiếp địa và cân bằng điện thế

Một SPD có thông số tốt nhưng hệ thống tiếp địa, DIN rail hoặc bonding không đúng vẫn có thể cho hiệu quả bảo vệ thấp. Cần tuân thủ sơ đồ lắp đặt của nhà sản xuất và tiêu chuẩn thiết kế chống sét của hệ thống.

Kiểm tra dòng và điện áp của loop

Điện trở mỗi dây của S400CL-1-N khoảng 1,65Ω. Khi loop có nhiều thiết bị mắc nối tiếp, cần tính tổng sụt áp để bảo đảm transmitter vẫn đủ điện áp hoạt động trong toàn bộ dải 4-20mA.

Khi nào nên chọn Seneca S400CL-1-N?

Seneca S400CL-1-N là lựa chọn đáng cân nhắc khi thiết bị đo được đặt ngoài hiện trường, tuyến cáp tín hiệu dài, cáp đi ngoài trời hoặc hệ thống có thiết bị điện tử giá trị cao cần hạn chế rủi ro do xung quá áp.

Model này đặc biệt phù hợp cho các tủ có nhiều kênh 4-20mA vì chiều rộng 6,2mm giúp tiết kiệm DIN rail. Chức năng dao ngắt cũng thuận tiện cho bảo trì và kiểm tra loop.

Ngược lại, nếu tín hiệu là RS485, Ethernet hoặc nguồn AC 220V thì không nên chọn S400CL-1-N chỉ vì cùng thuộc dòng S400. Mỗi loại đường truyền cần SPD có thông số điện áp, tần số và cấu trúc bảo vệ phù hợp.

Bạn có thể xem tổng quan chống sét lan truyền là gì và cách chọn SPD trước khi xác định model.

Giá Seneca S400CL-1-N bao nhiêu?

Seneca hiện niêm yết S400CL-1-N ở mức khoảng 51 EUR trên kênh của hãng. Khi nhập về Việt Nam, giá thực tế phụ thuộc tỷ giá, số lượng, chi phí vận chuyển, chứng từ và thời điểm đặt hàng.

Để dự trù ngân sách, có thể tham khảo khoảng 1,5–2,5 triệu đồng/bộ. Đây chỉ là khoảng giá tham khảo, không phải báo giá cố định.

Khi cần báo giá chính xác, nên gửi số lượng kênh cần chống sét, loại tín hiệu, điện áp loop và yêu cầu về chứng từ để kiểm tra đúng model trước khi đặt.

Thông tin tham chiếu hãng

Product page:
Seneca S400CL-1-N – Official Product Page

Dòng sản phẩm:
Seneca S400 Series Surge Protection

Mua Seneca S400CL-1-N chính hãng ở đâu?

Chuyendoitinhieu.vn cung cấp Seneca S400CL-1-N cho các ứng dụng bảo vệ tín hiệu 4-20mA, 0-10V, xung và Digital trong hệ thống đo lường – tự động hóa công nghiệp.

Để chọn đúng thiết bị, bạn nên cung cấp loại tín hiệu, điện áp làm việc, số lượng kênh, thiết bị hiện trường, thiết bị nhận và chiều dài tuyến cáp. Với hệ thống có cả nguồn AC, nguồn 24VDC và tín hiệu truyền thông, nên kiểm tra đồng thời các đường xung có thể đi vào tủ thay vì chỉ lắp SPD trên một tuyến.

Xem thêm danh mục bộ chống sét công nghiệp để lựa chọn thiết bị phù hợp.
