Seneca Z-8AI | Module 8 ngõ vào Analog Modbus RTU

Seneca Z-8AI là module thu thập dữ liệu có 8 ngõ vào Analog, dùng để nhận tín hiệu dòng hoặc điện áp từ cảm biến và truyền giá trị về PLC, Datalogger hoặc hệ thống giám sát thông qua Modbus RTU RS485.

Thiết bị hỗ trợ các tín hiệu phổ biến như 4-20mA, 0-20mA, ±20mA, 0-10V và ±10V. Từng kênh có thể lựa chọn chế độ dòng hoặc điện áp, cho phép kết nối nhiều loại cảm biến trên cùng một module.

Z-8AI còn tích hợp nguồn phụ 13VDC để cấp nguồn cho transmitter 4-20mA hai dây, độ chính xác 0,1%, độ phân giải 15 bit + dấu và cách ly galvanic 1.500Vac giữa nguồn cấp, ngõ vào Analog và đường truyền RS485.

Bài viết liên quan:

• Tín hiệu 4-20mA là gì?
• Modbus RTU là gì?
• Gateway Modbus RTU sang Modbus TCP-IP.
• Cách đấu tín hiệu 4-20mA Active và Passive.

Seneca Z-8AI dùng để làm gì?

Z-8AI được sử dụng khi hệ thống có nhiều cảm biến đầu ra Analog nhưng PLC hoặc Datalogger không có đủ ngõ vào.

Thay vì kéo riêng từng tín hiệu 4-20mA hoặc 0-10V về tủ điều khiển, người dùng có thể đấu tối đa 8 tín hiệu vào Z-8AI. Module số hóa giá trị đo và truyền toàn bộ dữ liệu trên một đường RS485 Modbus RTU hai dây.

Thiết bị giúp:

• Mở rộng thêm 8 ngõ vào Analog cho PLC.
• Thu thập nhiều cảm biến tại một tủ điện hiện trường.
• Chuyển 4-20mA hoặc 0-10V sang Modbus RTU.
• Giảm số lượng dây Analog kéo về tủ trung tâm.
• Hạn chế phụ thuộc vào card Analog Input của PLC.
• Kết nối cảm biến với Datalogger hoặc Gateway Modbus.
• Tạo hệ thống I/O phân tán qua RS485.

Z-8AI là Modbus RTU Slave. Thiết bị phải được truy vấn bởi PLC, Datalogger, HMI, máy tính hoặc Gateway đóng vai trò Modbus Master.

Thông số kỹ thuật Seneca Z-8AI

Thông số được đối chiếu theo trang Seneca Z-8AI chính thức.

Đặc điểm nổi bật của Seneca Z-8AI

Thu thập đồng thời 8 tín hiệu Analog

Một module Z-8AI có thể thu thập tối đa 8 tín hiệu dòng hoặc điện áp từ các thiết bị hiện trường.

Các tín hiệu thường dùng gồm:

• 4-20mA.
• 0-20mA.
• ±20mA.
• 0-10V.
• ±10V.
• Các dải điện áp thấp hơn theo cấu hình.

Từng kênh có thể lựa chọn đầu vào dòng hoặc điện áp bằng DIP switch, nhờ đó module có thể nhận nhiều loại tín hiệu trên cùng một thiết bị.

Ví dụ:

Chuyển tín hiệu Analog sang Modbus RTU

Sau khi chuyển đổi A/D, giá trị của từng kênh được lưu vào thanh ghi Modbus. PLC hoặc Datalogger có thể đọc toàn bộ 8 kênh thông qua một đường RS485.

Phương án này đặc biệt hiệu quả khi cảm biến được lắp tập trung tại một khu vực nhưng tủ điều khiển nằm xa. Chỉ cần truyền đường RS485 về trung tâm thay vì kéo riêng nhiều dây Analog.

Cấp nguồn cho transmitter 4-20mA hai dây

Z-8AI có nguồn phụ 13VDC để cấp nguồn cho các transmitter 4-20mA hai dây. Theo Seneca, module có thể cấp nguồn cho cả 8 vòng dòng cùng lúc, với hai nhóm nguồn phụ tối đa 90mA mỗi nhóm.

Tính năng này giúp:

• Không phải dùng riêng một nguồn cho từng cảm biến.
• Giảm dây dẫn và terminal trong tủ điện.
• Đấu nối transmitter hai dây thuận tiện hơn.
• Tập trung nguồn và tín hiệu trên cùng module.

Cần kiểm tra điện áp tối thiểu mà transmitter yêu cầu. Nếu cảm biến không thể hoạt động với nguồn phụ 13VDC sau khi tính sụt áp vòng dòng, phải sử dụng nguồn 24VDC bên ngoài.

Hỗ trợ tín hiệu dòng Active và Passive

Z-8AI có thể kết nối:

• Tín hiệu dòng Active do transmitter tự phát.
• Transmitter 4-20mA hai dây cần nguồn từ module.
• Transmitter hai dây sử dụng nguồn 24VDC bên ngoài.
• Tín hiệu điện áp từ cảm biến hoặc thiết bị đo.

Không nên đấu một nguồn ngoài vào chân nguồn phụ của module. Cần chọn đúng sơ đồ tương ứng với loại tín hiệu trước khi cấp điện.

Cách ly ba chiều 1.500Vac

Z-8AI cách ly galvanic giữa ba khối:

• Nguồn cấp.
• Nhóm ngõ vào Analog.
• Đường truyền RS485.

Khả năng cách ly giúp hạn chế vòng lặp mass, chênh lệch điện thế và nhiễu truyền từ phía cảm biến sang hệ thống Modbus.

Lưu ý: Tám kênh Analog không được công bố là cách ly độc lập với nhau. Các kênh là dạng Single-ended và có liên hệ chung tại phía đầu vào, vì vậy cần kiểm tra nối đất khi sử dụng nhiều nguồn tín hiệu khác nhau.

Độ phân giải 15 bit + dấu

Bộ chuyển đổi A/D có độ phân giải 15 bit + dấu, phù hợp với cả tín hiệu đơn cực và lưỡng cực.

Thiết bị có:

• Độ chính xác ban đầu 0,1% toàn thang.
• Độ tuyến tính 0,03% toàn thang.
• Hệ số nhiệt 100ppm.
• Khả năng bảo vệ đầu vào đến ±30VDC hoặc 25mA.

Thông số này phù hợp cho các ứng dụng giám sát công nghiệp, thu thập dữ liệu và điều khiển quá trình thông thường.

Cấu hình Seneca Z-8AI

Chọn tín hiệu dòng hoặc điện áp

Cụm DIP switch SW2 được sử dụng để chọn loại tín hiệu cho từng kênh:

• DIP ở vị trí ON: đầu vào dòng.
• DIP ở vị trí OFF: đầu vào điện áp.

Mỗi switch tương ứng với một kênh từ AI1 đến AI8. Cần ngắt nguồn thiết bị trước khi thay đổi DIP switch.

Cài đặt địa chỉ Modbus và Baud rate

Cụm SW1 được sử dụng để cài đặt:

• Baud rate.
• Địa chỉ Modbus Slave.
• Điện trở kết thúc tuyến RS485.

Baud rate có thể lựa chọn trực tiếp bằng DIP switch:

• 9.600bps.
• 19.200bps.
• 38.400bps.
• 57.600bps.

Khi sử dụng cấu hình trong EEPROM, có thể thiết lập các thông số chi tiết hơn bằng phần mềm.

Ở trạng thái mặc định với DIP switch tắt, thiết bị sử dụng:

• Modbus Address: 1.
• Baud rate: 38.400bps.
• Data format: 8N1.
• Các kênh đầu vào: điện áp ±10VDC.
• Thời gian lấy mẫu: 120ms.

Cấu hình bằng phần mềm

Ngoài DIP switch, Z-8AI có thể được cấu hình bằng phần mềm Seneca thông qua cổng Micro USB phía trước.

Người dùng có thể thiết lập:

• Địa chỉ Modbus.
• Baud rate và định dạng truyền thông.
• Dải đo từng kênh.
• Thời gian lấy mẫu.
• Cách biểu diễn giá trị đo.
• Bộ lọc và một số tham số xử lý.
• Trạng thái lỗi hoặc vượt dải.

Cần sử dụng đúng phần mềm và User Manual tương ứng với Hardware Revision của thiết bị.

Hướng dẫn đấu nối cơ bản

Z-8AI hỗ trợ các kiểu đấu phổ biến:

Đầu vào điện áp

Tín hiệu 0-10V hoặc điện áp lưỡng cực được đấu giữa chân Input của từng kênh và GND phía Analog.

Tín hiệu dòng Active

Transmitter có ngõ ra dòng chủ động được đấu trực tiếp vào chân Input và GND theo sơ đồ của Seneca.

Transmitter 4-20mA hai dây dùng nguồn Z-8AI

Sử dụng chân nguồn phụ 13VDC của module để cấp nguồn cho transmitter, sau đó đưa dòng điện trở về chân Input tương ứng.

Transmitter dùng nguồn ngoài 24VDC

Nguồn ngoài được mắc nối tiếp với transmitter và ngõ vào dòng của Z-8AI. Cần kiểm tra cực tính và điểm nối chung để tránh tạo vòng lặp mass.

Kết nối RS485 Modbus RTU

Z-8AI hoạt động như một Modbus RTU Slave và giao tiếp qua RS485 hai dây.

Khi thiết kế mạng cần lưu ý:

• Đấu đúng cực A và B.
• Sử dụng dây xoắn đôi có chống nhiễu.
• Đi dây RS485 tách khỏi cáp động lực.
• Không đấu mạng theo hình sao nếu không có giải pháp chuyên dụng.
• Chỉ bật điện trở kết thúc ở hai đầu tuyến.
• Không để trùng địa chỉ Modbus.
• Các thiết bị phải sử dụng cùng Baud rate, parity và Stop bit.
• Nối Shield theo thiết kế tiếp địa của hệ thống.

Nguồn và tín hiệu RS485 có thể được đưa qua terminal hoặc đầu nối IDC10 phía sau khi sử dụng phụ kiện DIN Rail Bus của Seneca.

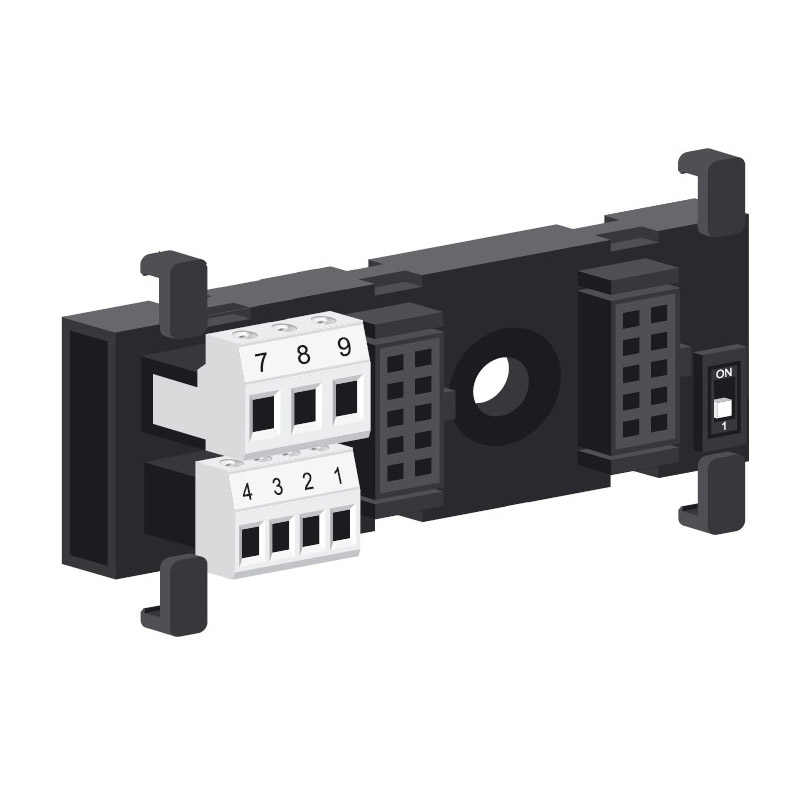

Phụ kiện Z-PC-DINAL-17.5

Z-PC-DINAL-17.5 là phụ kiện DIN Rail Bus dùng để phân phối nguồn và RS485 qua đầu nối IDC10 phía sau module.

Khi lắp nhiều thiết bị Z-PC Line, phụ kiện này giúp:

• Giảm dây nguồn.
• Giảm dây RS485 tại từng module.
• Lắp đặt nhanh hơn.
• Mở rộng hệ thống thuận tiện.
• Giảm sai sót khi đấu nối.

Ứng dụng của Seneca Z-8AI

Mở rộng Analog Input cho PLC

Khi PLC không đủ ngõ vào Analog, Z-8AI bổ sung 8 kênh và truyền dữ liệu qua Modbus RTU mà không cần thay PLC.

Thu thập dữ liệu tại trạm xử lý nước

Module có thể nhận tín hiệu từ:

• Cảm biến áp suất.
• Cảm biến mức.
• Đồng hồ lưu lượng.
• Transmitter pH.
• Transmitter ORP.
• Cảm biến độ dẫn điện.
• Cảm biến nhiệt độ có transmitter.

Hệ thống quan trắc môi trường

Z-8AI tập trung nhiều tín hiệu 4-20mA từ thiết bị phân tích và truyền về Datalogger qua RS485, phù hợp cho trạm quan trắc nước hoặc khí thải.

Hệ thống HVAC và tòa nhà

Thiết bị có thể thu thập tín hiệu từ cảm biến nhiệt độ, độ ẩm, chênh áp, áp suất và lưu lượng để đưa về bộ điều khiển trung tâm.

Giám sát nhà máy và máy móc

Z-8AI phù hợp thu thập các tín hiệu vị trí, áp suất, nhiệt độ, dòng điện hoặc mức trong dây chuyền sản xuất.

Khi nào nên dùng Z-8AI?

Nên chọn Seneca Z-8AI khi:

• Có từ 5–8 tín hiệu Analog cần thu thập tại một vị trí.
• PLC đã có cổng Modbus RTU nhưng thiếu Analog Input.
• Cảm biến nằm xa tủ điều khiển trung tâm.
• Cần giảm số lượng cáp tín hiệu kéo đường dài.
• Muốn xây dựng hệ thống I/O phân tán.
• Cần cấp nguồn cho nhiều transmitter 4-20mA hai dây.
• Cần đọc đồng thời tín hiệu dòng và điện áp.

Nếu chỉ có từ 1–4 tín hiệu Analog, có thể cân nhắc module Z-4AI để tối ưu chi phí.

Lưu ý khi lựa chọn Z-8AI

Trước khi chọn thiết bị, cần xác định:

• Số lượng tín hiệu Analog.
• Tín hiệu 4-20mA, 0-20mA hay 0-10V.
• Tín hiệu Active hay transmitter hai dây.
• Điện áp tối thiểu của transmitter.
• PLC hoặc Datalogger có Modbus RTU Master hay không.
• Khoảng cách truyền RS485.
• Chu kỳ cập nhật yêu cầu.
• Có cần cách ly độc lập từng kênh hay không.
• Có sử dụng DIN Rail Bus IDC10 không.

Z-8AI không nhận trực tiếp PT100, Thermocouple hoặc Loadcell. Các cảm biến này cần transmitter phù hợp hoặc module chuyên dụng như Z-4RTD, Z-8TC hay Z-SG.

Vì sao nên chọn Seneca Z-8AI?

• Thu thập 8 tín hiệu Analog trên một module.
• Hỗ trợ tín hiệu dòng và điện áp.
• Từng kênh lựa chọn mA/V riêng.
• Truyền dữ liệu qua Modbus RTU RS485.
• Có thể cấp nguồn cho 8 transmitter hai dây.
• Độ phân giải 15 bit + dấu.
• Độ chính xác 0,1% toàn thang.
• Cách ly ba chiều 1.500Vac.
• Nguồn cấp rộng 10–40VDC.
• Lắp đặt gọn trên DIN Rail.
• Hỗ trợ cấu hình bằng DIP switch và phần mềm.

Tài liệu kỹ thuật Seneca Z-8AI

Các tài liệu cần sử dụng khi lựa chọn và cấu hình:

• Datasheet Z-8AI.
• Installation Manual.
• User Manual.
• Sơ đồ đấu nối.
• Bảng thanh ghi Modbus.
• Phần mềm cấu hình Seneca.
• Bản vẽ 2D/3D.
• Tài liệu phụ kiện Z-PC-DINAL-17.5.

Có thể tải tài liệu tại trang Z-8AI chính thức của Seneca.

Câu hỏi thường gặp về Seneca Z-8AI

Z-8AI có chuyển 4-20mA sang Modbus RTU không?

Có. Z-8AI nhận tối đa 8 tín hiệu 4-20mA và cho phép Modbus Master đọc giá trị từng kênh qua RS485.

Có thể đấu đồng thời tín hiệu 4-20mA và 0-10V không?

Có. Từng kênh được lựa chọn chế độ dòng hoặc điện áp riêng bằng DIP switch.

Z-8AI có cấp nguồn cho cảm biến hai dây không?

Có. Module có nguồn phụ 13VDC và được thiết kế để cấp nguồn cho tối đa 8 vòng dòng. Cần kiểm tra điện áp hoạt động tối thiểu và tổng dòng tiêu thụ của transmitter.

Z-8AI có cách ly từng kênh không?

Không nên hiểu như vậy. Thiết bị cách ly ba chiều giữa nguồn, nhóm đầu vào Analog và RS485; tám kênh đầu vào không được công bố là cách ly riêng với nhau.

Z-8AI có nhận trực tiếp PT100 không?

Không. PT100 cần transmitter chuyển sang 4-20mA/0-10V hoặc sử dụng module RTD chuyên dụng.

Z-8AI có kết nối trực tiếp với Modbus TCP-IP không?

Không. Z-8AI sử dụng Modbus RTU RS485. Nếu cần kết nối Ethernet, có thể bổ sung Gateway Modbus RTU sang TCP-IP như Seneca R-KEY-LT hoặc Z-KEY-2ETH.

Z-8AI có thể thay thế card Analog Input của PLC không?

Có thể trong nhiều ứng dụng nếu PLC hỗ trợ Modbus RTU Master và chu kỳ cập nhật đáp ứng yêu cầu. Với điều khiển tốc độ rất cao hoặc chức năng an toàn, cần đánh giá riêng.
