Seneca Z170REG-1 – Bộ chia và chuyển đổi tín hiệu 2 ngõ ra

Seneca Z170REG-1 là bộ chuyển đổi và chia tín hiệu đa năng, nhận một tín hiệu đầu vào rồi tạo ra hai ngõ ra analog độc lập. Thiết bị hỗ trợ đầu vào dòng điện, điện áp, PT100, PT500, PT1000, Ni100, thermocouple và biến trở; hai ngõ ra có thể được cấu hình thành 4-20mA, 0-20mA, 0-5V hoặc 0-10V.

Điểm nổi bật của Z170REG-1 là cách ly bốn cổng 1500Vac giữa nguồn cấp, đầu vào, ngõ ra 1 và ngõ ra 2. Nhờ đó, một tín hiệu cảm biến có thể được truyền đồng thời đến hai thiết bị khác nhau mà không nối trực tiếp các mạch analog với nhau.

Ví dụ:

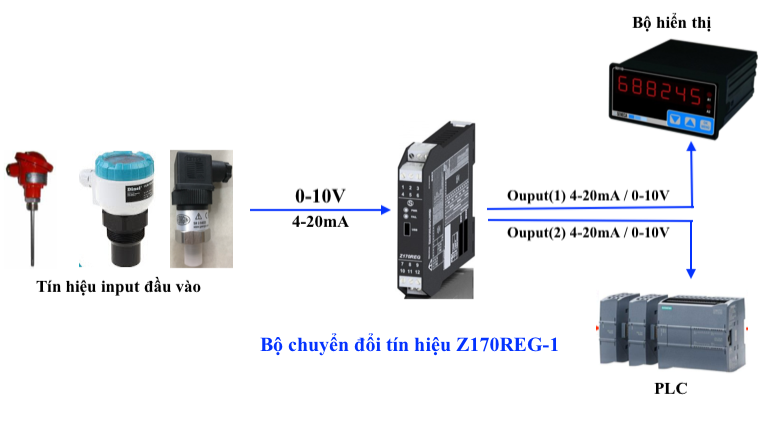

Cảm biến 4-20mA → Seneca Z170REG-1 → PLC + màn hình

Ngoài chia hai tín hiệu giống nhau, hai ngõ ra còn có thể được cấu hình khác chuẩn, chẳng hạn ngõ ra 1 là 4-20mA và ngõ ra 2 là 0-10V.

Bài viết liên quan:

• Tín hiệu 4-20mA là gì?
• Cách chuyển đổi PT100 sang 4-20mA
• Phân biệt tín hiệu active và passive
• Khi nào cần cách ly tín hiệu analog?

Seneca Z170REG-1 dùng để làm gì?

Seneca Z170REG-1 được sử dụng khi một tín hiệu cảm biến cần đưa đến hai thiết bị nhận khác nhau.

Một số phép chuyển đổi phổ biến:

• Một tín hiệu 4-20mA thành hai tín hiệu 4-20mA.
• Một tín hiệu 4-20mA thành 4-20mA và 0-10V.
• Một tín hiệu 0-10V thành hai tín hiệu 4-20mA.
• PT100 thành hai tín hiệu 4-20mA.
• Thermocouple thành 4-20mA và 0-10V.
• Biến trở thành hai tín hiệu analog.
• Chia tín hiệu cảm biến cho PLC và bộ hiển thị.
• Chia tín hiệu cho PLC và datalogger.
• Tách tín hiệu cho hai tủ điều khiển độc lập.

Z170REG-1 không chỉ là bộ chia 4-20mA. Đây là bộ chuyển đổi đa năng có thể nhận trực tiếp nhiều loại cảm biến và tạo hai đầu ra theo cấu hình yêu cầu.

Thông số kỹ thuật Seneca Z170REG-1

Thông số được đối chiếu từ tài liệu chính hãng Seneca Z170REG-1.

Hai ngõ ra độc lập của Seneca Z170REG-1

Z170REG-1 có hai ngõ ra analog được cách ly với nhau. Mỗi ngõ ra có thể cấu hình riêng thành tín hiệu dòng hoặc điện áp.

Một số cấu hình điển hình:

Hai đầu ra có thể dùng cho:

• PLC và màn hình hiển thị.
• PLC và datalogger.
• PLC và bộ điều khiển PID.
• Hai PLC thuộc hai hệ thống khác nhau.
• Hệ thống điều khiển và hệ thống quan trắc.
• Điều khiển tại chỗ và giám sát từ xa.

Do hai ngõ ra được cách ly, việc kết nối một thiết bị ở ngõ ra 2 ít ảnh hưởng đến vòng tín hiệu của ngõ ra 1.

Đầu vào đa năng của Z170REG-1

Tín hiệu dòng và điện áp

Z170REG-1 nhận tín hiệu dòng đến 20mA và điện áp đến 10V. Các dải thường dùng gồm:

• 0-20mA.
• 4-20mA.
• 0-5V.
• 0-10V.

Điểm đầu và điểm cuối của dải đo có thể được lựa chọn bằng DIP Switch hoặc cấu hình chi tiết bằng phần mềm.

Cảm biến nhiệt độ RTD

Thiết bị kết nối trực tiếp với:

• PT100.
• PT500.
• PT1000.
• Ni100.

RTD có thể đấu theo phương pháp 2, 3 hoặc 4 dây. Trong đó, đấu 3 và 4 dây giúp giảm ảnh hưởng của điện trở dây dẫn khi cảm biến đặt xa tủ điện.

Thermocouple

Z170REG-1 hỗ trợ các loại thermocouple:

• Type J.
• Type K.
• Type R.
• Type S.
• Type T.
• Type B.
• Type E.
• Type N.

Thiết bị tích hợp bù nhiệt độ đầu lạnh và chức năng phát hiện đứt cảm biến. Giá trị nhiệt độ có thể được chuyển đồng thời thành hai tín hiệu analog khác nhau.

Biến trở

Đầu vào potentiometer hỗ trợ giá trị từ 1kΩ đến 100kΩ, phù hợp với cảm biến vị trí, chiết áp, van tuyến tính và các cơ cấu có đầu ra điện trở.

Cách ly bốn cổng 1500Vac

Z170REG-1 tạo cách ly giữa bốn mạch:

• Nguồn cấp.
• Tín hiệu đầu vào.
• Ngõ ra analog 1.
• Ngõ ra analog 2.

Khả năng cách ly này giúp:

• Hạn chế vòng lặp mass.
• Giảm nhiễu giữa hai thiết bị nhận.
• Ngăn chênh lệch điện thế truyền qua đường tín hiệu.
• Bảo vệ card analog của PLC và datalogger.
• Tăng độ ổn định khi chia tín hiệu cho hai hệ thống.
• Hạn chế sự cố ở một đầu ra ảnh hưởng đến đầu ra còn lại.

Z170REG-1 không thay thế thiết bị chống sét lan truyền. Nếu dây cảm biến đi ngoài trời hoặc giữa hai khu vực có hệ thống tiếp địa khác nhau, cần đánh giá thêm SPD cho đường tín hiệu.

Ngõ ra dòng active và passive

Hai ngõ ra dòng của Z170REG-1 có thể được cấu hình ở dạng active hoặc passive.

Ngõ ra active

Z170REG-1 chủ động cấp dòng cho vòng tín hiệu. Ngõ ra này cần kết nối với đầu vào passive của PLC, bộ hiển thị hoặc thiết bị nhận.

Ngõ ra passive

Ngõ ra không tự cấp nguồn cho vòng dòng mà sử dụng nguồn từ thiết bị nhận. Cấu hình này phù hợp với card analog active hoặc hệ thống đã có nguồn loop.

Trước khi đấu nối, cần xác định đầu vào của PLC là active hay passive. Đấu hai nguồn active vào cùng một vòng dòng có thể làm tín hiệu sai hoặc gây hư hỏng thiết bị.

Cấp nguồn cho cảm biến 2 dây

Khi đầu vào được cấu hình ở chế độ dòng điện, Z170REG-1 có thể cấp nguồn tối đa khoảng 17VDC, 25mA cho transmitter 2 dây.

Tính năng này có thể dùng với:

• Cảm biến áp suất 4-20mA.
• Transmitter nhiệt độ.
• Cảm biến chênh áp.
• Cảm biến mức.
• Các transmitter loop-powered khác.

Cần kiểm tra điện áp hoạt động tối thiểu của cảm biến và điện áp rơi trên vòng dòng. Nếu cảm biến yêu cầu nguồn cao hơn, nên sử dụng nguồn 24VDC bên ngoài.

Cấu hình Seneca Z170REG-1

Thiết bị hỗ trợ hai cách cấu hình.

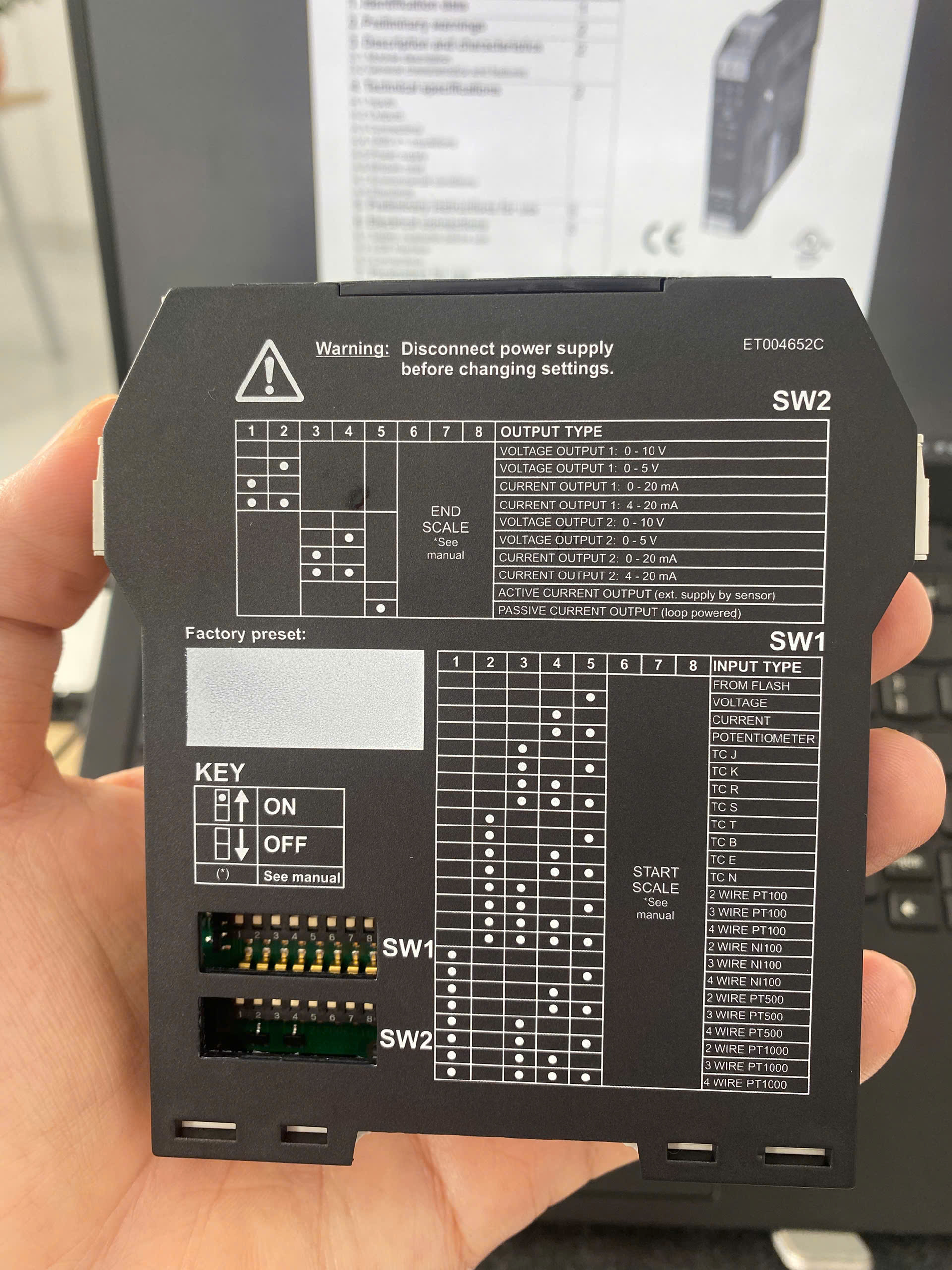

Cài đặt bằng DIP Switch

DIP Switch cho phép chọn:

• Loại tín hiệu đầu vào.
• Loại cảm biến RTD hoặc thermocouple.
• Điểm đầu và điểm cuối dải đo.
• Loại tín hiệu ngõ ra 1.
• Loại tín hiệu ngõ ra 2.
• Ngõ ra dòng active hoặc passive.

Các dải đầu ra cơ bản gồm:

• 0-20mA.
• 4-20mA.
• 0-5V.
• 0-10V.

Cần ngắt nguồn trước khi thay đổi DIP Switch.

Cấu hình bằng phần mềm

Cổng MicroUSB phía trước cho phép kết nối Z170REG-1 với phần mềm của Seneca để thiết lập:

• Dải đo tùy chỉnh.
• Loại đầu vào và hai đầu ra.
• Bộ lọc tín hiệu.
• Thời gian lấy mẫu.
• Khử nhiễu 50Hz hoặc 60Hz.
• Bù đầu lạnh thermocouple.
• Phát hiện đứt cảm biến.
• Giá trị đầu ra khi cảm biến bị lỗi.
• Giới hạn biên độ riêng cho từng đầu ra.

Phần mềm phù hợp khi cấu hình mong muốn không có sẵn trong bảng DIP Switch.

Ứng dụng của Seneca Z170REG-1

Z170REG-1 thường được sử dụng trong:

• Chia tín hiệu 4-20mA cho PLC và màn hình.
• Chia tín hiệu cảm biến cho PLC và datalogger.
• Chuyển PT100 thành hai tín hiệu 4-20mA.
• Chuyển thermocouple thành 4-20mA và 0-10V.
• Tách tín hiệu cho hai tủ điều khiển.
• Cách ly tín hiệu analog chống vòng lặp mass.
• Hệ thống quan trắc môi trường.
• Trạm xử lý nước và nước thải.
• Hệ thống lò hơi và HVAC.
• Nhà máy thực phẩm, hóa chất và dược phẩm.
• Máy móc và dây chuyền sản xuất.

Z170REG-1 khác Z109REG2-1 như thế nào?

Nếu chỉ cần một ngõ ra và cần relay cảnh báo, Z109REG2-1 phù hợp hơn. Nếu cần đưa một cảm biến đến hai thiết bị nhận độc lập, Z170REG-1 là lựa chọn đúng.

Khi nào nên chọn Seneca Z170REG-1?

Z170REG-1 phù hợp khi:

• Một cảm biến cần truyền tín hiệu đến hai thiết bị.
• Hai thiết bị nhận sử dụng chuẩn analog khác nhau.
• Cần cách ly riêng ngõ ra 1 và ngõ ra 2.
• Cần nhận trực tiếp PT100 hoặc thermocouple.
• Cần cấp nguồn cho transmitter 2 dây.
• Cần thay đổi cấu hình bằng DIP Switch hoặc phần mềm.
• Muốn giảm số lượng bộ chuyển đổi trong tủ điện.

Nếu chỉ cần chia 4-20mA sang hai ngõ ra 4-20mA cố định, có thể cân nhắc một bộ chia tín hiệu chuyên dụng đơn giản hơn.

Lưu ý khi lựa chọn và đấu nối

Trước khi chọn Z170REG-1 cần xác định:

• Loại tín hiệu hoặc cảm biến đầu vào.
• Dải đo thực tế.
• Hai tín hiệu đầu ra yêu cầu.
• Ngõ vào của thiết bị nhận là active hay passive.
• Cảm biến có cần được cấp nguồn không.
• RTD sử dụng 2, 3 hay 4 dây.
• Loại thermocouple và dây bù đang sử dụng.
• Khoảng cách truyền tín hiệu.
• Yêu cầu cách ly giữa hai hệ thống.

Không nên đấu song song trực tiếp một tín hiệu 4-20mA vào hai ngõ vào PLC. Cách đấu này có thể làm tăng tổng tải vòng dòng, sai giá trị đo hoặc khiến transmitter không đủ điện áp hoạt động. Z170REG-1 tạo hai ngõ ra riêng nên phù hợp hơn.

Câu hỏi thường gặp về Seneca Z170REG-1

Z170REG-1 có chia một tín hiệu 4-20mA thành hai tín hiệu không?

Có. Thiết bị có thể nhận một tín hiệu 4-20mA và tạo hai ngõ ra 4-20mA độc lập, cách ly với nhau.

Hai đầu ra có thể khác loại tín hiệu không?

Có. Ví dụ, ngõ ra 1 có thể cài 4-20mA và ngõ ra 2 cài 0-10V.

Z170REG-1 có nhận trực tiếp PT100 không?

Có. Thiết bị hỗ trợ PT100, PT500, PT1000 và Ni100 với kết nối 2, 3 hoặc 4 dây.

Z170REG-1 hỗ trợ thermocouple nào?

Thiết bị hỗ trợ thermocouple J, K, R, S, T, B, E và N.

Hai đầu ra có cách ly với nhau không?

Có. Nguồn, đầu vào, ngõ ra 1 và ngõ ra 2 được cách ly bốn cổng với điện áp cách ly 1500Vac.

Thiết bị có cấp nguồn cho cảm biến 2 dây không?

Có. Khi dùng đầu vào dòng, Z170REG-1 có thể cấp tối đa khoảng 17VDC, 25mA cho transmitter.

Có cần phần mềm để cấu hình không?

Không bắt buộc. Các dải phổ biến có thể cài bằng DIP Switch. Phần mềm được dùng khi cần dải tùy chỉnh, bộ lọc hoặc xử lý lỗi cảm biến.

Z170REG-1 có relay cảnh báo không?

Không. Nếu cần một ngõ ra analog kết hợp relay cảnh báo, có thể tham khảo Seneca Z109REG2-1.

Mua Seneca Z170REG-1 chính hãng ở đâu?

Chuyendoitinhieu.vn cung cấp Seneca Z170REG-1 dùng để chuyển đổi, chia và cách ly tín hiệu cho PLC, màn hình, datalogger và các hệ thống điều khiển công nghiệp.

Để lựa chọn và cấu hình đúng, quý khách vui lòng cung cấp:

• Loại cảm biến hoặc tín hiệu đầu vào.
• Dải đo đầu vào.
• Tín hiệu yêu cầu tại ngõ ra 1 và ngõ ra 2.
• Hai thiết bị nhận tín hiệu.
• Ngõ vào active hay passive.
• Cảm biến sử dụng nguồn riêng hay nguồn loop.
• Khoảng cách truyền tín hiệu.

Đội ngũ kỹ thuật Chuyendoitinhieu.vn sẽ hỗ trợ kiểm tra model, sơ đồ đấu dây và cấu hình trước khi đặt hàng.
