Seneca Z109REG2-1 | Bộ chuyển đổi tín hiệu đa năng

Seneca Z109REG2-1 là bộ chuyển đổi và cách ly tín hiệu đa năng có khả năng tiếp nhận nhiều loại đầu vào như 4-20mA, điện áp, mV, PT100, PT500, PT1000, Ni100, thermocouple, biến trở và điện trở. Tín hiệu sau đó được chuyển thành ngõ ra chuẩn 4-20mA, 0-20mA, 0-10V, 0-5V hoặc các dải điện áp khác.

Thiết bị có độ chính xác 0,1%, cách ly ba cổng 1500Vac và tích hợp nguồn cấp cho transmitter 2 dây. Việc cấu hình có thể thực hiện bằng DIP Switch hoặc phần mềm EASY Setup qua cổng MicroUSB.

Nhờ khả năng xử lý nhiều loại cảm biến trên cùng một model, Z109REG2-1 phù hợp cho tủ điện, máy công nghiệp và những ứng dụng cần thay đổi loại tín hiệu mà không muốn sử dụng nhiều bộ chuyển đổi riêng biệt.

Bài viết liên quan:

• Tín hiệu 4-20mA là gì?
• Cách chuyển đổi PT100 sang 4-20mA
• Phân biệt tín hiệu active và passive
• Khi nào cần cách ly tín hiệu analog?

Seneca Z109REG2-1 dùng để làm gì?

Z109REG2-1 được dùng để chuyển đổi tín hiệu từ cảm biến thành tín hiệu analog phù hợp với PLC, bộ hiển thị, bộ điều khiển hoặc hệ thống thu thập dữ liệu.

Một số phép chuyển đổi phổ biến:

• PT100 sang 4-20mA.
• PT1000 sang 0-10V.
• Thermocouple K sang 4-20mA.
• Thermocouple S hoặc R sang 0-10V.
• Tín hiệu mV sang 4-20mA.
• Biến trở sang 4-20mA hoặc 0-10V.
• 0-10V sang 4-20mA.
• 4-20mA sang 0-10V.
• Cách ly 4-20mA sang 4-20mA.
• Chuyển đổi và đảo chiều dải tín hiệu analog.

Sơ đồ chức năng:

Cảm biến → Seneca Z109REG2-1 → PLC/Bộ hiển thị

Z109REG2-1 chỉ có một ngõ vào và một ngõ ra analog. Nếu cần chia một tín hiệu thành hai ngõ ra cách ly, có thể tham khảo Seneca Z170REG-1.

Thông số kỹ thuật Seneca Z109REG2-1

Thông số được đối chiếu từ tài liệu chính hãng Seneca Z109REG2-1.

Đầu vào đa năng của Seneca Z109REG2-1

Nhận tín hiệu dòng và điện áp

Z109REG2-1 nhận tín hiệu dòng đến ±20mA và các dải điện áp có toàn thang từ 75mV đến 20V. Thiết bị có thể đáp ứng những chuẩn phổ biến như:

• 0-20mA.
• 4-20mA.
• 0-5V.
• 1-5V.
• 0-10V.
• 2-10V.
• Tín hiệu mV từ thiết bị đo.

Khả năng nhận tín hiệu bipolar giúp Z109REG2-1 phù hợp với các ứng dụng có tín hiệu âm và dương.

Nhận cảm biến RTD

Thiết bị có thể kết nối trực tiếp với:

• PT100.
• PT500.
• PT1000.
• Ni100.

Z109REG2-1 hỗ trợ phương pháp đấu RTD 2, 3 hoặc 4 dây tùy loại cảm biến và cấu hình. Trong đó, đấu 3 hoặc 4 dây giúp bù ảnh hưởng điện trở dây tốt hơn khi cảm biến đặt xa tủ điện.

Các cảm biến KTY81, KTY84 và NTC cần được thiết lập bằng phần mềm.

Nhận thermocouple

Z109REG2-1 hỗ trợ nhiều loại can nhiệt:

• Type J.
• Type K.
• Type R.
• Type S.
• Type T.
• Type B.
• Type E.
• Type N.

Thiết bị tích hợp bù nhiệt độ đầu lạnh và phát hiện đứt cảm biến. Tín hiệu nhiệt độ có thể được chuyển thành 4-20mA hoặc điện áp để đưa về PLC.

Nhận biến trở và điện trở

Thiết bị hỗ trợ:

• Potentiometer từ 500Ω đến 100kΩ.
• Rheostat từ 500Ω đến 25kΩ.

Tính năng này phù hợp với cảm biến vị trí, van tuyến tính, chiết áp và các cơ cấu có đầu ra điện trở.

Ngõ ra analog và tiếp điểm cảnh báo

Ngõ ra dòng điện

Z109REG2-1 hỗ trợ:

• 0-20mA.
• 4-20mA.

Ngõ ra dòng có thể được cấu hình theo dạng active hoặc passive tùy cách đặt jumper bên trong và sơ đồ đấu nối.

Ngõ ra điện áp

Các dải điện áp gồm:

• 0-5V.
• 1-5V.
• 0-10V.
• 2-10V.

Dải đầu ra được lựa chọn phù hợp với ngõ vào analog của PLC, bộ hiển thị hoặc bộ điều khiển.

Relay hoặc ngõ vào Strobe

Cổng digital của Z109REG2-1 có thể sử dụng theo một trong hai chức năng:

• Relay cảnh báo theo ngưỡng cài đặt.
• Ngõ vào Strobe để điều khiển trạng thái ngõ ra analog.

Hai chức năng này sử dụng thay thế cho nhau, không hoạt động đồng thời.

Cách ly tín hiệu bảo vệ PLC

Seneca Z109REG2-1 tạo cách ly ba cổng giữa:

• Nguồn cấp.
• Tín hiệu đầu vào.
• Tín hiệu đầu ra và cổng digital.

Cách ly 1500Vac giúp:

• Hạn chế nhiễu truyền từ cảm biến về PLC.
• Giảm ảnh hưởng của vòng lặp mass.
• Hạn chế chênh lệch điện thế giữa hai hệ thống.
• Bảo vệ card analog trước sự cố trên đường tín hiệu.
• Tăng độ ổn định khi truyền tín hiệu đi xa.

Thiết bị cách ly không thay thế bộ chống sét lan truyền. Nếu dây cảm biến đi ngoài trời hoặc giữa hai khu vực có hệ thống tiếp địa khác nhau, cần đánh giá thêm SPD cho đường tín hiệu.

Cấp nguồn cho transmitter 2 dây

Z109REG2-1 tích hợp nguồn khoảng 20VDC, tối đa 20mA để cấp cho transmitter 2 dây.

Tính năng này thường được sử dụng với:

• Cảm biến áp suất 4-20mA.
• Cảm biến mức radar hoặc siêu âm.
• Transmitter nhiệt độ.
• Cảm biến chênh áp.
• Các transmitter loop-powered khác.

Trước khi sử dụng, cần kiểm tra điện áp hoạt động tối thiểu của cảm biến và tổng điện áp rơi trên vòng dòng. Một số cảm biến yêu cầu nguồn 24VDC hoặc dòng lớn hơn nên có thể cần nguồn ngoài.

Cấu hình Seneca Z109REG2-1

Z109REG2-1 hỗ trợ hai phương pháp cấu hình chính.

Cấu hình bằng DIP Switch

DIP Switch cho phép lựa chọn nhanh:

• Loại tín hiệu đầu vào.
• Điểm đầu và điểm cuối dải đo.
• Loại tín hiệu đầu ra.
• Nâng điểm zero.
• Đảo chiều thang đo.
• Ngõ ra dòng hoặc điện áp.

Phương pháp này phù hợp với những dải tín hiệu tiêu chuẩn.

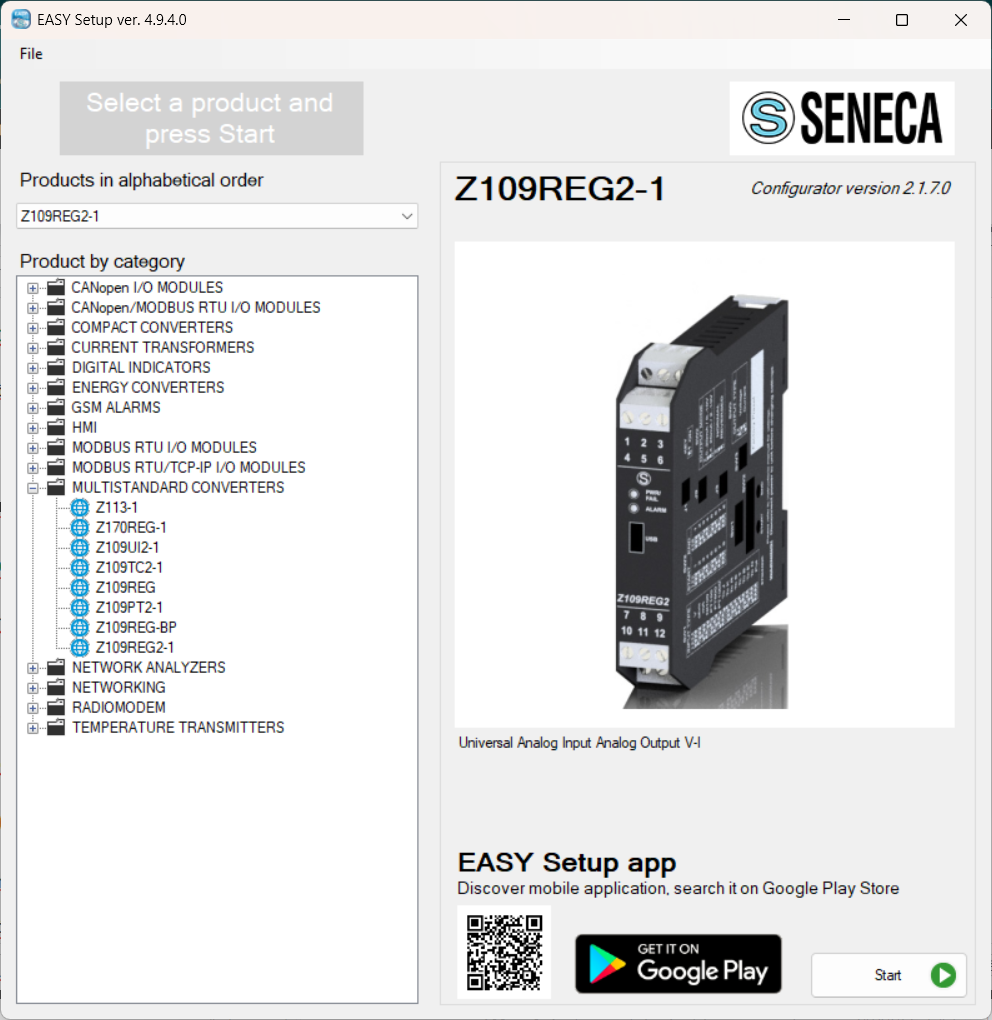

Cấu hình bằng phần mềm EASY Setup

Cổng MicroUSB phía trước cho phép kết nối thiết bị với máy tính để cấu hình chi tiết:

• Điểm đầu và điểm cuối dải đo.
• Loại cảm biến.
• Tỷ lệ scale.
• Bộ lọc tín hiệu.
• Chức năng burnout khi đứt cảm biến.
• Khai căn bậc hai.
• Ngưỡng relay cảnh báo.
• Trạng thái relay khi xảy ra lỗi.
• Thời gian đáp ứng và độ phân giải.

Sau khi cấu hình, thông số được lưu trong bộ nhớ của thiết bị và không cần duy trì kết nối với máy tính khi vận hành.

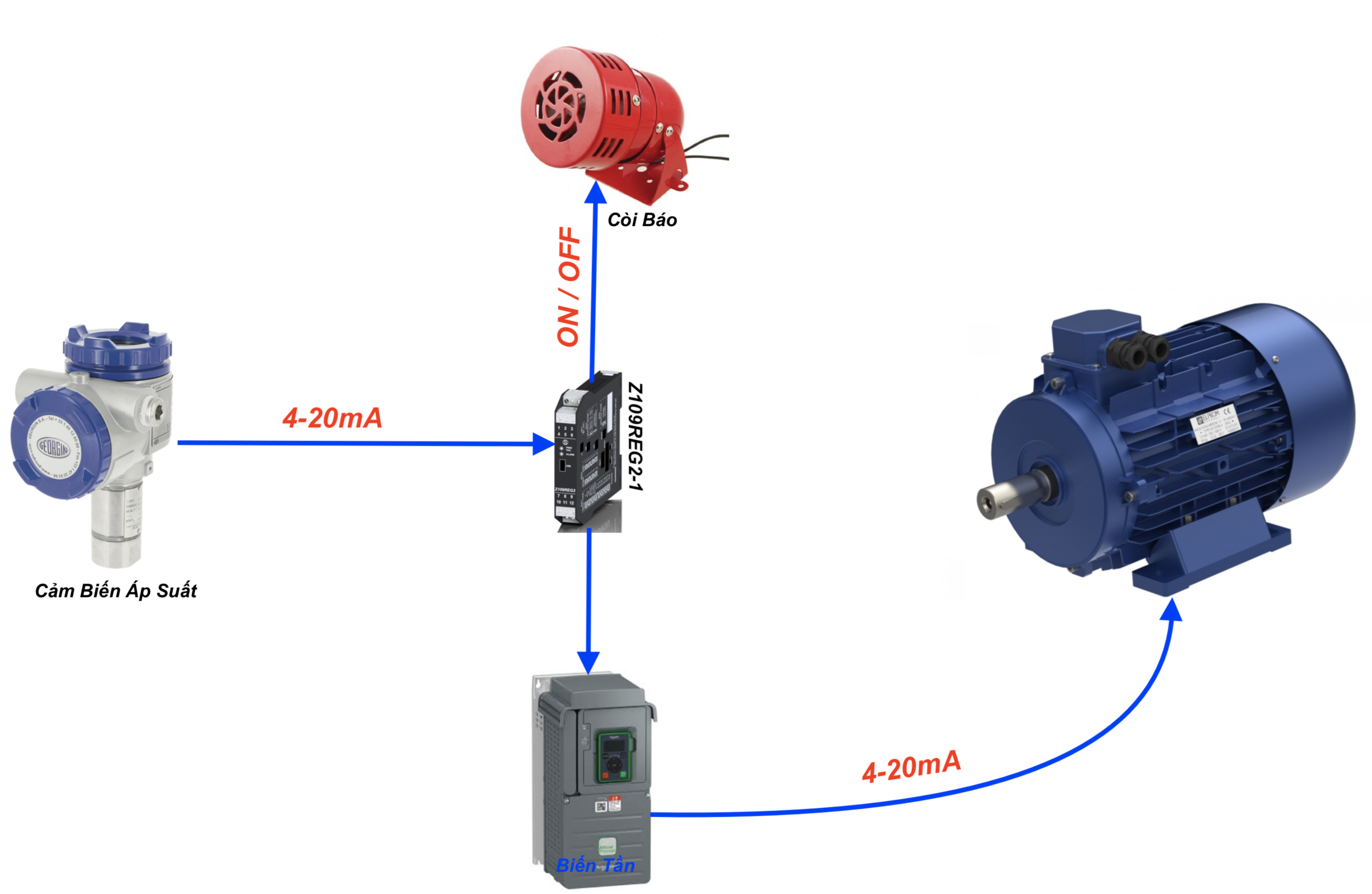

Ứng dụng của Seneca Z109REG2-1

Thiết bị được sử dụng trong:

• Chuyển đổi PT100 sang 4-20mA.
• Chuyển thermocouple sang 4-20mA hoặc 0-10V.
• Chuyển đổi mV từ thiết bị đo.
• Chuyển biến trở vị trí sang analog.
• Cách ly tín hiệu 4-20mA.
• Chuyển đổi 4-20mA sang 0-10V.
• Chuyển đổi 0-10V sang 4-20mA.
• Đưa tín hiệu cảm biến về PLC.
• Điều khiển và cảnh báo nhiệt độ.
• Hệ thống xử lý nước và quan trắc.
• Máy móc, lò hơi và dây chuyền sản xuất.
• Tủ điện HVAC, thực phẩm, hóa chất và dược phẩm.

Khi nào nên chọn Seneca Z109REG2-1?

Z109REG2-1 phù hợp khi:

• Chưa xác định cố định loại cảm biến đầu vào.
• Cần một model dùng được cho RTD, TC, mA, V và biến trở.
• Cần chuyển đổi kết hợp với cách ly tín hiệu.
• Muốn cấu hình chi tiết dải đo bằng phần mềm.
• Cần nguồn cấp cho transmitter 2 dây.
• Cần thêm relay cảnh báo.
• Muốn giảm số lượng model dự phòng trong kho.

Nếu chỉ cần cách ly 4-20mA sang 4-20mA, một bộ cách ly chuyên dụng như Z110DI có thể đơn giản và tiết kiệm hơn. Nếu cần một đầu vào ra hai ngõ ra cách ly, nên cân nhắc Z170REG-1.

Lưu ý khi lựa chọn và đấu nối

Trước khi chọn Z109REG2-1 cần xác định:

• Loại cảm biến hoặc tín hiệu đầu vào.
• Dải đo nhỏ nhất và lớn nhất.
• Cách đấu RTD 2, 3 hay 4 dây.
• Loại thermocouple.
• Ngõ ra PLC cần nhận.
• Ngõ ra dòng active hay passive.
• Có cần relay cảnh báo không.
• Cảm biến sử dụng nguồn riêng hay nguồn loop.
• Nhiệt độ làm việc trong tủ điện.

Khi đấu thermocouple cần sử dụng đúng dây bù và đúng cực. Với PT100, không nên đấu nhầm giữa sơ đồ 2 dây, 3 dây và 4 dây vì sẽ làm tăng sai số hoặc khiến thiết bị báo lỗi.

Câu hỏi thường gặp về Seneca Z109REG2-1

Z109REG2-1 có chuyển PT100 sang 4-20mA được không?

Có. Thiết bị nhận trực tiếp PT100 và chuyển thành 4-20mA hoặc tín hiệu điện áp theo dải nhiệt độ cài đặt.

Z109REG2-1 hỗ trợ những loại thermocouple nào?

Thiết bị hỗ trợ thermocouple J, K, R, S, T, B, E và N.

Z109REG2-1 có chuyển 4-20mA sang 0-10V không?

Có. Thiết bị có thể nhận 4-20mA, cách ly và chuyển thành 0-10V để đưa vào PLC hoặc bộ điều khiển.

Thiết bị có cấp nguồn cho cảm biến 2 dây không?

Có. Z109REG2-1 có nguồn khoảng 20VDC, tối đa 20mA. Cần kiểm tra yêu cầu nguồn của cảm biến trước khi sử dụng.

Z109REG2-1 có relay cảnh báo không?

Có. Cổng digital có thể được cấu hình làm relay cảnh báo hoặc ngõ vào Strobe. Hai chức năng này không sử dụng đồng thời.

Có bắt buộc phải dùng phần mềm để cài đặt không?

Không. Các dải tiêu chuẩn có thể được cài bằng DIP Switch. Phần mềm EASY Setup được dùng khi cần tùy chỉnh dải đo, bộ lọc, relay, burnout hoặc các chức năng nâng cao.

Z109REG2-1 có chia một tín hiệu thành hai ngõ ra không?

Không. Thiết bị có một ngõ ra analog. Nếu cần hai ngõ ra cách ly, có thể sử dụng Seneca Z170REG-1.
