Bộ chuyển đổi dòng điện AC sang Analog Z201-H

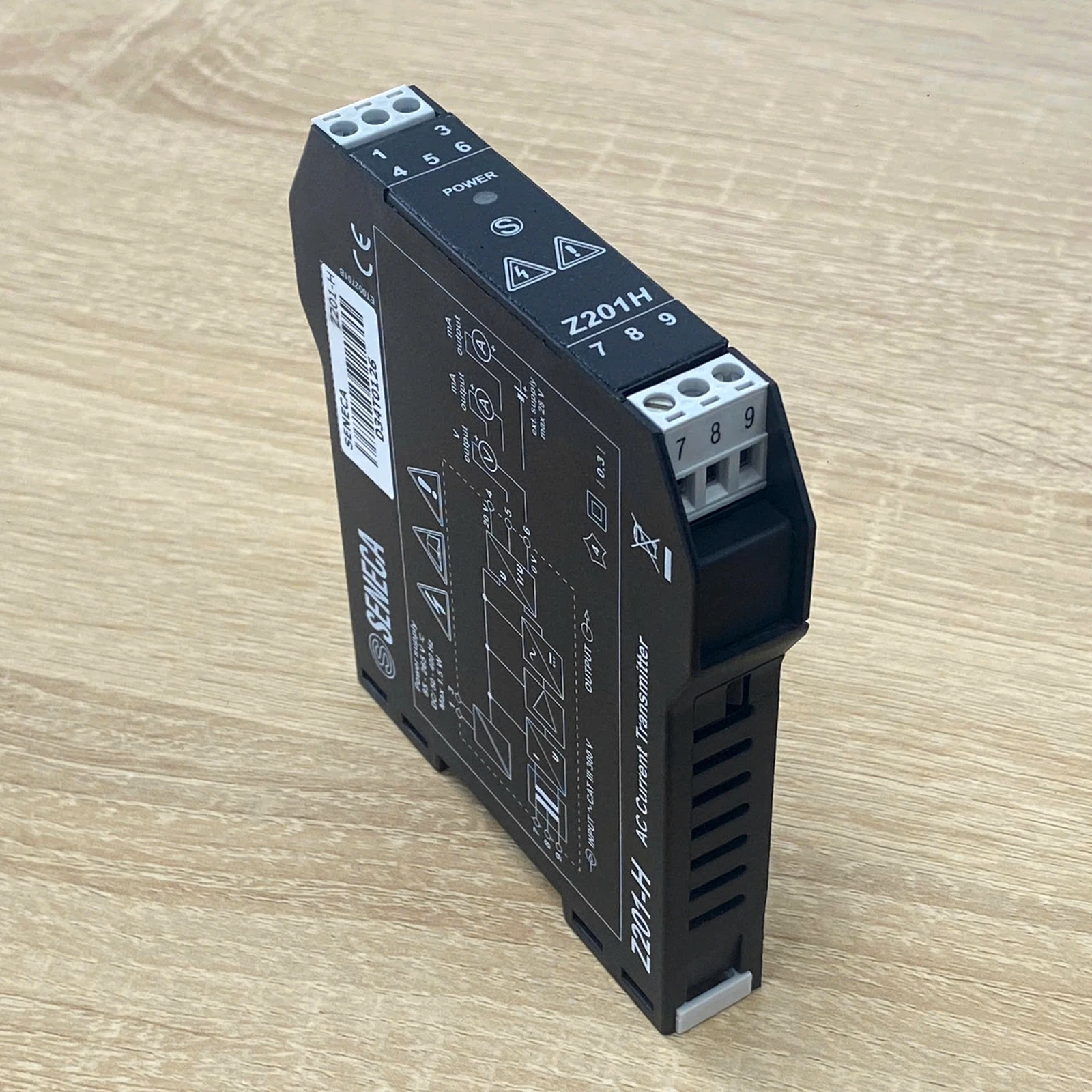

Seneca Z201-H – Bộ chuyển đổi dòng AC sang 4-20mA

(Liên hệ báo giá)

Hãng sản xuất	SENECA – Italia
Model	Z201-H
Mô tả	Bộ chuyển đổi dòng AC thành tín hiệu Analog
Nguồn cấp	85…265 VAC/VDC (50…400 Hz)
Input	0..5A, 0..10A AC
Output	0/4..20mA; 0/1..5V; 0/2..10V
Độ chính xác	0,3%
Thời gian đáp ứng	<100 ms
Cách ly điện áp	4.000Vac
Cấu hình	DIP Switch
Nhiệt độ làm việc	-10..+65°C
Chuẩn bảo vệ	IP20
Kích thước	17,5 × 100 × 112 mm
Lắp đặt	DIN Rail 35 mm

✔ Tình trạng: Hàng có sẵn

SKU: SEN_Z201-H Danh mục: Bộ chuyển đổi tín hiệu Analog 4-20mA | 0-10V Thẻ: biến dòng 5A, bộ chuyển đổi 0-5A, cách ly dòng AC, chuyển dòng AC sang 4-20mA, chuyển đổi dòng điện AC, Seneca Z-Line, Seneca Z201-H Thương hiệu: Seneca

Mô tả
Đánh giá (0)

Seneca Z201-H là bộ chuyển đổi và cách ly dòng điện xoay chiều, nhận trực tiếp dòng AC 0-5A hoặc 0-10A và chuyển thành tín hiệu chuẩn 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V hoặc 2-10V.

Thiết bị thường được kết nối với ngõ ra thứ cấp 5A của biến dòng CT để giám sát dòng điện lớn trên động cơ, máy bơm, quạt, điện trở gia nhiệt và các tải công nghiệp. Tín hiệu sau chuyển đổi được truyền về PLC, bộ hiển thị, datalogger hoặc hệ thống điều khiển.

Z201-H sử dụng nguồn rộng 85-265VAC/DC, có độ chính xác 0,3% và cách ly ba cổng đến 3750Vac giữa nguồn cấp, đầu vào và đầu ra.

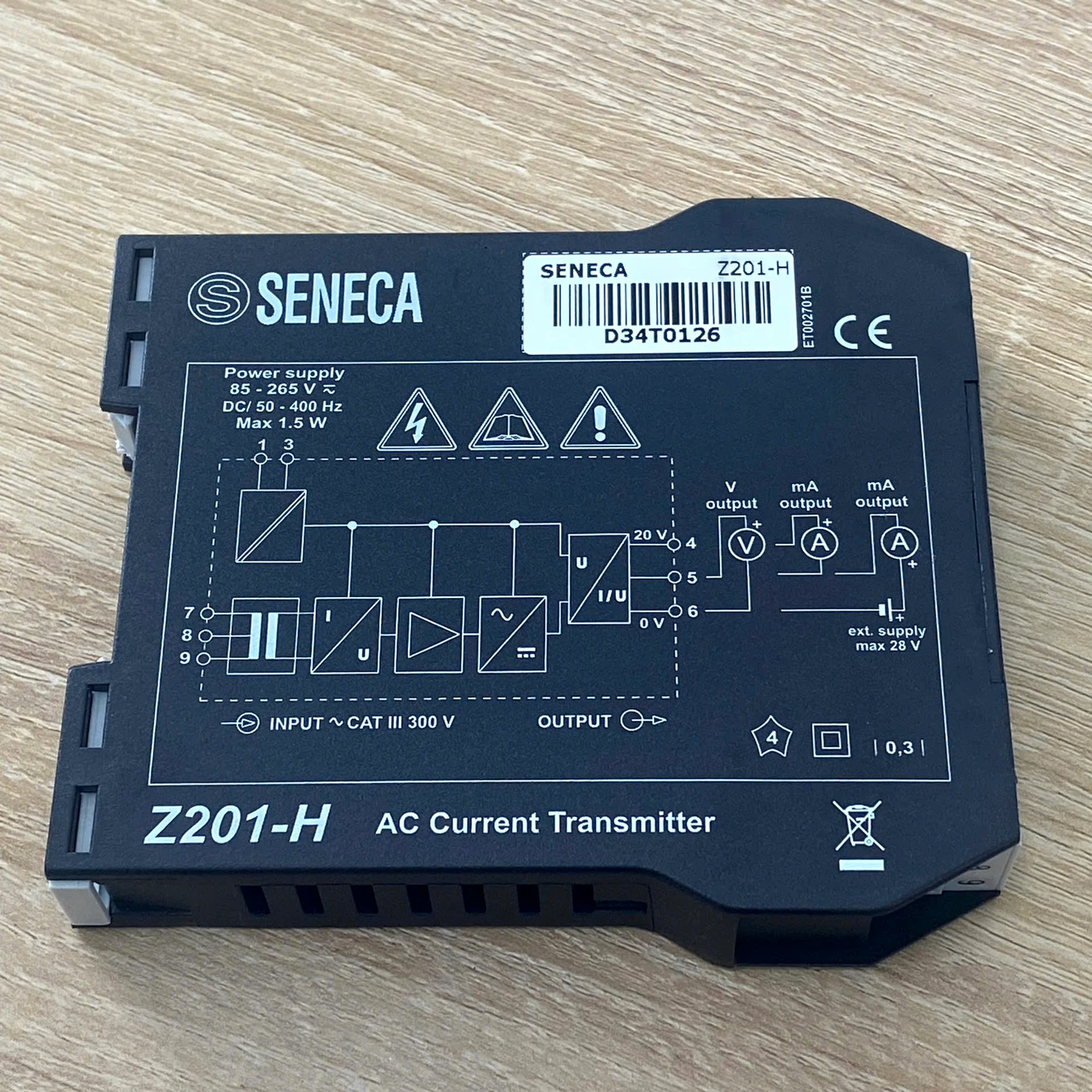

*Seneca Z201-H chuyển đổi dòng AC 0-5A hoặc 0-10A sang 4-20mA và 0-10V*

Bài viết liên quan:

Tóm Tắt

Seneca Z201-H dùng để làm gì?

Seneca Z201-H được sử dụng để biến đổi dòng điện AC thành tín hiệu analog có giá trị nhỏ, an toàn và tương thích với hệ thống điều khiển.

Một số phép chuyển đổi phổ biến:

0-5A AC sang 4-20mA.
0-5A AC sang 0-10V.
0-10A AC sang 4-20mA.
0-10A AC sang 0-20mA.
0-5A AC sang 0-5V.
Dòng thứ cấp CT 5A sang tín hiệu PLC.
Cách ly dòng điện AC với card analog.
Giám sát dòng tải trên động cơ hoặc điện trở.

Sơ đồ chức năng:

Dây động lực → biến dòng CT → Seneca Z201-H → PLC

Nếu dòng tải không vượt quá 5A hoặc 10A, có thể đưa trực tiếp qua đầu vào Z201-H theo sơ đồ của nhà sản xuất. Với dòng lớn hơn, cần sử dụng CT có đầu ra thứ cấp 5A.

Thông số kỹ thuật Seneca Z201-H

Thông số	Giá trị
Model	Seneca Z201-H
Chức năng	Chuyển đổi và cách ly dòng AC sang tín hiệu analog
Số ngõ vào	1 kênh
Dải đầu vào	0-5A AC hoặc 0-10A AC
Chọn dải đầu vào	Theo terminal đấu dây
Tần số đầu vào	20Hz đến 1kHz
Dạng tín hiệu	Dòng AC hình sin
Ngõ ra dòng	0-20mA, 4-20mA
Kiểu ngõ ra dòng	Active hoặc passive
Ngõ ra điện áp	0-5V, 1-5V, 0-10V, 2-10V
Tải ngõ ra dòng	Tối đa 600Ω
Tải ngõ ra điện áp	Tối thiểu 2,5kΩ
Độ chính xác	0,3%
Thời gian đáp ứng	Tối đa khoảng 100ms
Nguồn cấp	85-265VAC/DC
Tần số nguồn AC	50-400Hz
Công suất tiêu thụ	Dưới 2W
Cách ly	Tối đa 3750Vac, 3 cổng
Cấu hình	Jumper bên trong và DIP Switch
Nhiệt độ làm việc	-10 đến +65°C
Cấp bảo vệ	IP20
Kích thước	17,5 × 100 × 112mm
Lắp đặt	DIN rail 35mm
Khối lượng	Khoảng 140g
Xuất xứ	Italy

Thông số được đối chiếu từ tài liệu chính hãng Seneca Z201-H.

Nguyên lý hoạt động của Seneca Z201-H

Z201-H đo dòng điện AC tại đầu vào và tạo tín hiệu analog tỷ lệ tuyến tính với dòng điện đo được.

Ví dụ, khi cấu hình đầu vào 0-5A AC và đầu ra 4-20mA:

Dòng đầu vào	Đầu ra Z201-H
0A	4mA
1,25A	8mA
2,5A	12mA
3,75A	16mA
5A	20mA

Nếu Z201-H kết nối với biến dòng 100/5A:

Dòng sơ cấp CT	Dòng vào Z201-H	Đầu ra
0A	0A	4mA
50A	2,5A	12mA
100A	5A	20mA

PLC chỉ cần scale tín hiệu 4-20mA thành dải 0-100A để hiển thị dòng tải thực tế.

*Nguyên lý Seneca Z201-H chuyển dòng AC sang 4-20mA*

Kết nối Z201-H với biến dòng CT

Đối với hệ thống có dòng tải lớn hơn 10A, Z201-H thường được kết nối với biến dòng có ngõ ra thứ cấp 5A.

Ví dụ:

CT 50/5A.
CT 100/5A.
CT 200/5A.
CT 500/5A.
CT 1000/5A.

Khi dòng sơ cấp đạt giá trị định mức, ngõ ra CT sẽ đạt 5A và Z201-H xuất toàn thang analog.

Việc lựa chọn CT cần dựa trên:

Dòng tải lớn nhất.
Kích thước dây hoặc thanh cái.
Độ chính xác yêu cầu.
CT dạng kín hay kẹp mở.
Khoảng cách từ CT đến Z201-H.
Công suất tải cho phép của CT.

Lưu ý an toàn với biến dòng 5A

Không được để hở mạch thứ cấp của CT khi dây sơ cấp đang có dòng điện. Điện áp nguy hiểm có thể xuất hiện trên đầu dây thứ cấp và gây hư hỏng thiết bị hoặc nguy hiểm cho người thao tác.

Trước khi tháo Z201-H khỏi mạch, cần ngắt dòng sơ cấp hoặc nối tắt thứ cấp CT theo đúng quy trình kỹ thuật.

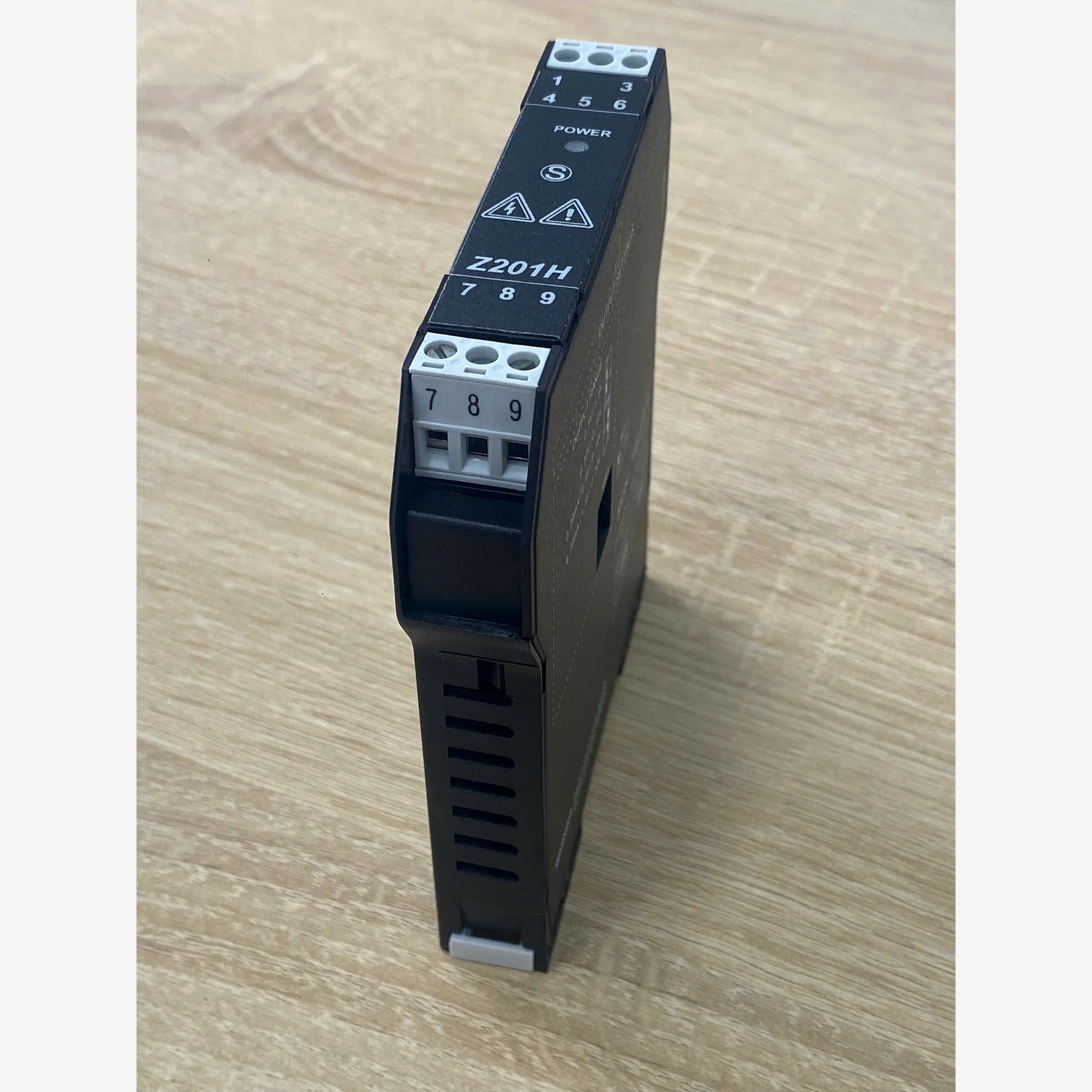

Đầu vào 5A và 10A của Z201-H

Dải đầu vào được lựa chọn bằng vị trí terminal:

Dải 0-5A AC dùng cặp terminal dành cho đầu vào 5A.
Dải 0-10A AC dùng cặp terminal dành cho đầu vào 10A.

Không lựa chọn dải đầu vào bằng DIP Switch. Vì vậy, cần kiểm tra sơ đồ bên hông thiết bị trước khi đấu dây.

Nếu sử dụng CT thông dụng có thứ cấp 5A, phải đấu vào đầu vào 0-5A của Z201-H.

Các ngõ ra của Seneca Z201-H

Ngõ ra dòng điện

Thiết bị hỗ trợ:

0-20mA.
4-20mA.

Ngõ ra có thể hoạt động theo hai chế độ:

Active: Z201-H chủ động cấp dòng cho vòng tín hiệu.
Passive: Vòng dòng sử dụng nguồn ngoài, tối đa 28VDC.

Cần xác định đầu vào của PLC là active hay passive trước khi lựa chọn chế độ ngõ ra.

Ngõ ra điện áp

Các dải điện áp gồm:

0-5V.
1-5V.
0-10V.
2-10V.

Ngõ ra điện áp phù hợp với PLC hoặc bộ điều khiển chỉ có đầu vào voltage.

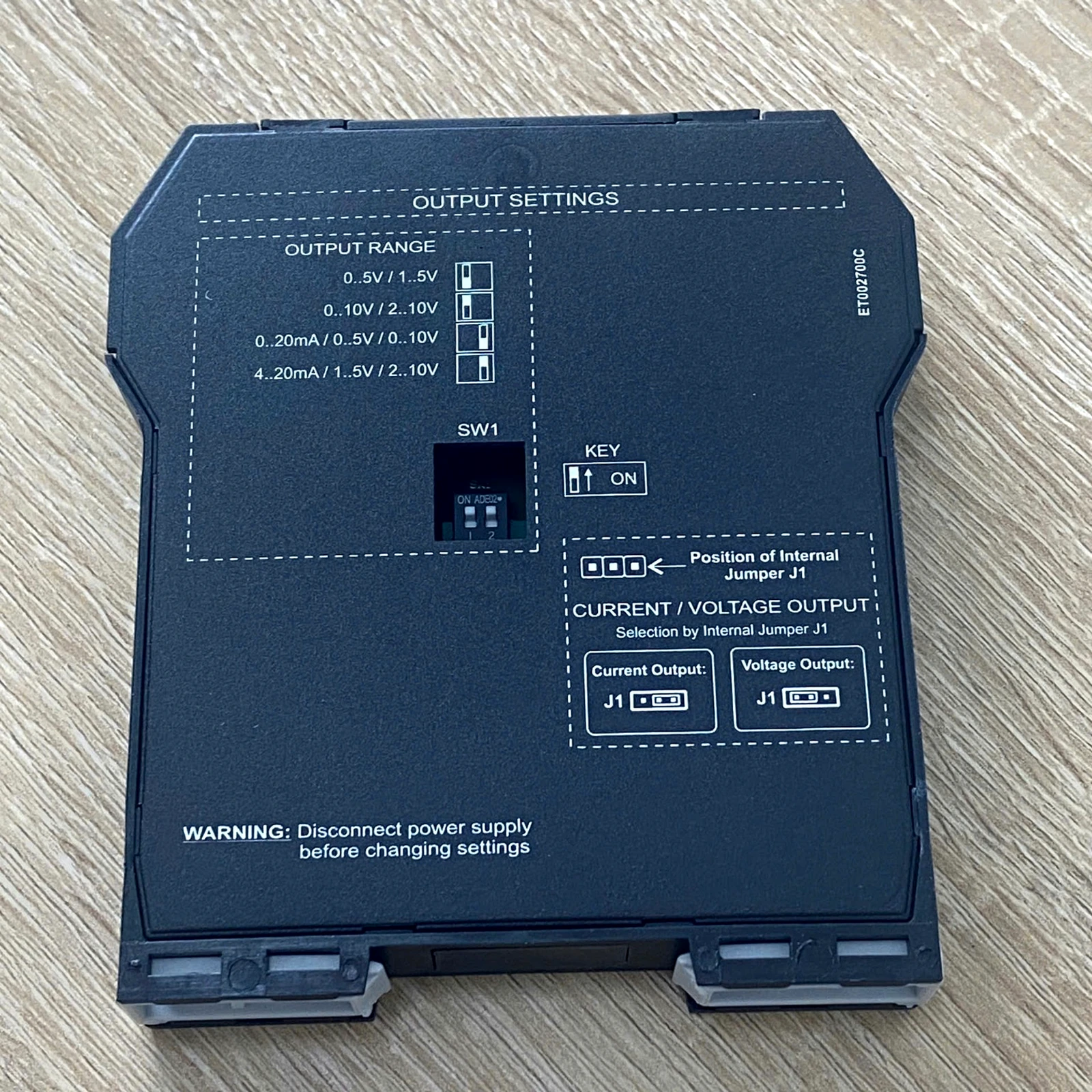

*Cấu hình cho Seneca Z201-H bằng DIP Switch.*

Cài đặt ngõ ra Z201-H

Z201-H sử dụng jumper bên trong và cụm DIP Switch SW1.

Chọn dòng điện hoặc điện áp

Jumper J1 bên trong thiết bị dùng để chọn:

Ngõ ra dòng điện.
Ngõ ra điện áp.

Cần ngắt nguồn trước khi mở vỏ hoặc thay đổi jumper.

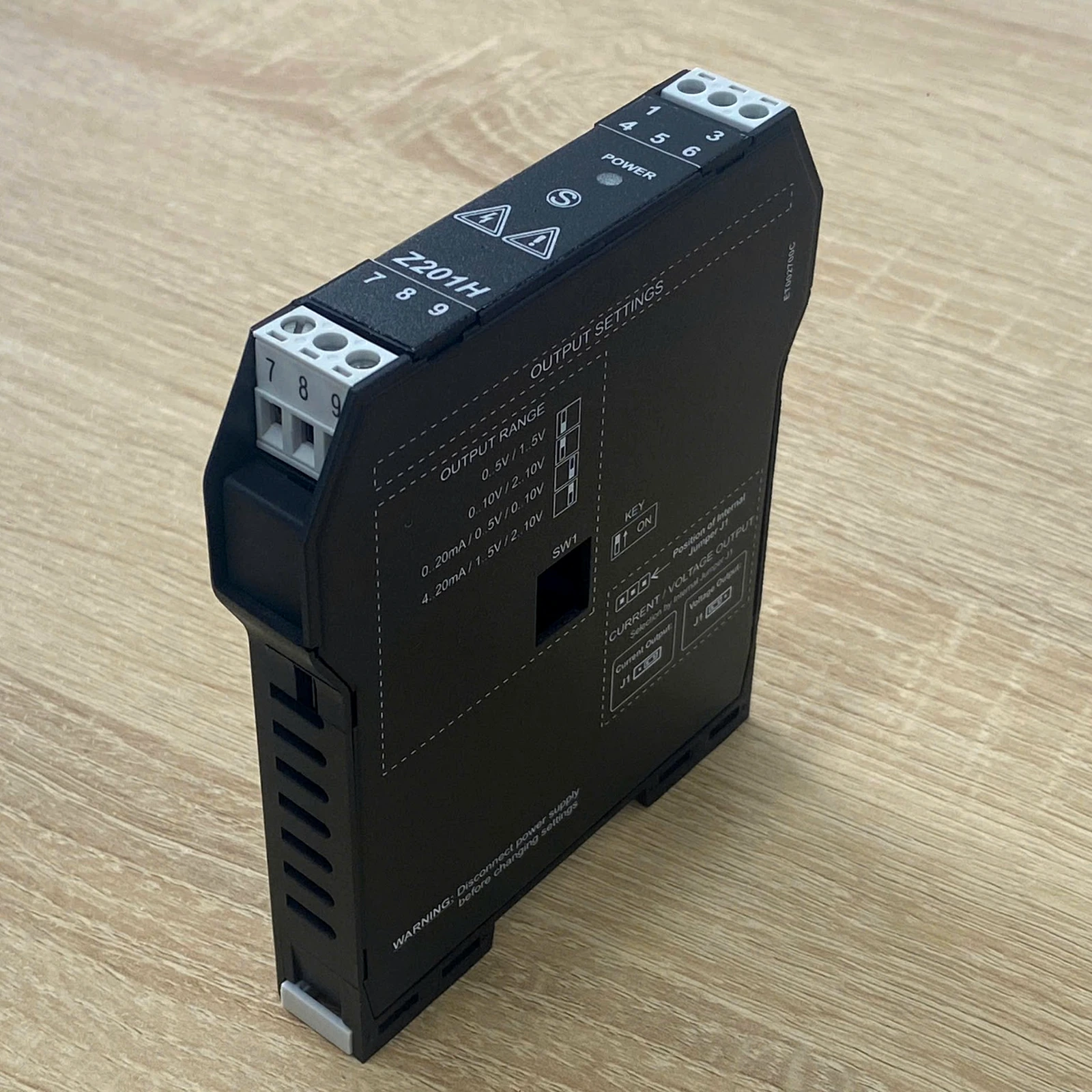

Chọn dải đầu ra

DIP Switch được sử dụng để chọn điểm đầu và toàn thang:

Loại ngõ ra	Các dải cài đặt
Dòng điện	0-20mA hoặc 4-20mA
Điện áp 5V	0-5V hoặc 1-5V
Điện áp 10V	0-10V hoặc 2-10V

Sau khi cấu hình, nên cấp dòng thử tại 0%, 50% và 100% để kiểm tra tín hiệu đầu ra trước khi kết nối chính thức với PLC.

Cách ly tín hiệu bảo vệ hệ thống điều khiển

Z201-H tạo cách ly ba cổng giữa:

Nguồn cấp.
Mạch đo dòng AC.
Tín hiệu analog đầu ra.

Khả năng cách ly giúp:

Hạn chế điện áp nguy hiểm truyền sang PLC.
Giảm ảnh hưởng của vòng lặp mass.
Hạn chế nhiễu từ mạch động lực.
Bảo vệ card analog và thiết bị hiển thị.
Tăng độ ổn định khi đo dòng trong tủ điện.

Mặc dù có cách ly cao, việc đấu nối đầu vào 5A hoặc 10A vẫn phải tuân thủ các yêu cầu an toàn điện và cấp đo lường của thiết bị.

Z201-H có đo True RMS không?

Z201-H đo giá trị trung bình sau chỉnh lưu và được hiệu chuẩn theo giá trị RMS của tín hiệu hình sin.

Thiết bị phù hợp khi dòng điện đầu vào có dạng sóng gần hình sin. Nếu dòng tải bị méo mạnh do biến tần, chỉnh lưu hoặc tải phi tuyến, kết quả có thể khác giá trị True RMS thực tế.

Trong ứng dụng có dạng sóng méo lớn, nên sử dụng thiết bị đo dòng True RMS phù hợp.

Ứng dụng của Seneca Z201-H

Z201-H thường được sử dụng để:

Giám sát dòng điện động cơ.
Đo dòng máy bơm và quạt.
Theo dõi dòng điện trở gia nhiệt.
Đo dòng tải máy nén.
Giám sát quá tải hoặc mất tải.
Chuyển tín hiệu CT 5A về PLC.
Đưa dòng điện lên màn hình hiển thị.
Ghi dữ liệu dòng bằng datalogger.
Giám sát tiêu thụ tải trong tủ điện.
Theo dõi trạng thái máy móc và dây chuyền.

Z201-H chỉ đo và chuyển đổi dòng điện. Thiết bị không đo trực tiếp công suất, điện năng, hệ số công suất hoặc điện áp. Nếu cần các đại lượng này, nên chọn bộ phân tích điện hoặc converter đa chức năng.

Seneca Z201 và Z201-H khác nhau thế nào?

Hai model có chức năng đo và chuyển đổi tương tự nhau. Khác biệt chính nằm ở nguồn cấp.

Tiêu chí	Seneca Z201	Seneca Z201-H
Đầu vào	0-5A/0-10A AC	0-5A/0-10A AC
Ngõ ra	mA hoặc V	mA hoặc V
Nguồn DC	19-40VDC	85-265VDC
Nguồn AC	19-28VAC	85-265VAC
Ứng dụng	Tủ có nguồn 24V	Tủ có nguồn 110/220VAC
Thời gian đáp ứng	Khoảng 200ms	Khoảng 100ms
