Seneca S711 Series – Đồng hồ đo công suất 3 pha cho CT 1A/5A và Rogowski

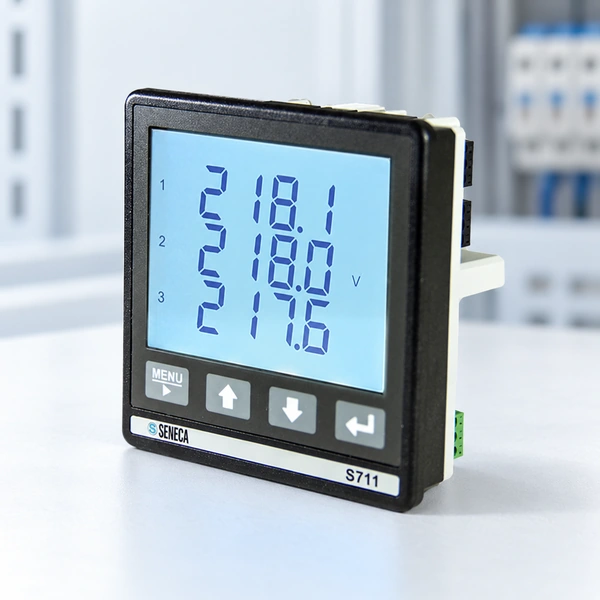

Seneca S711 Series là dòng đồng hồ đo công suất và điện năng 3 pha lắp mặt tủ. Một thiết bị nhận điện áp cùng tín hiệu dòng của từng pha, hiển thị thông số tại tủ và đưa dữ liệu lên hệ thống giám sát qua Modbus. Dòng này gồm S711B cho nhu cầu đo cơ bản, S711E khi cần lưu dữ liệu và phân tích sâu hơn, cùng bộ S711E-ROG sử dụng ba cuộn Rogowski. Chọn đúng nhánh trước khi đặt hàng vì kiểu cảm biến dòng và cổng giao tiếp thay đổi theo mã.

Tổng quan các phiên bản S711

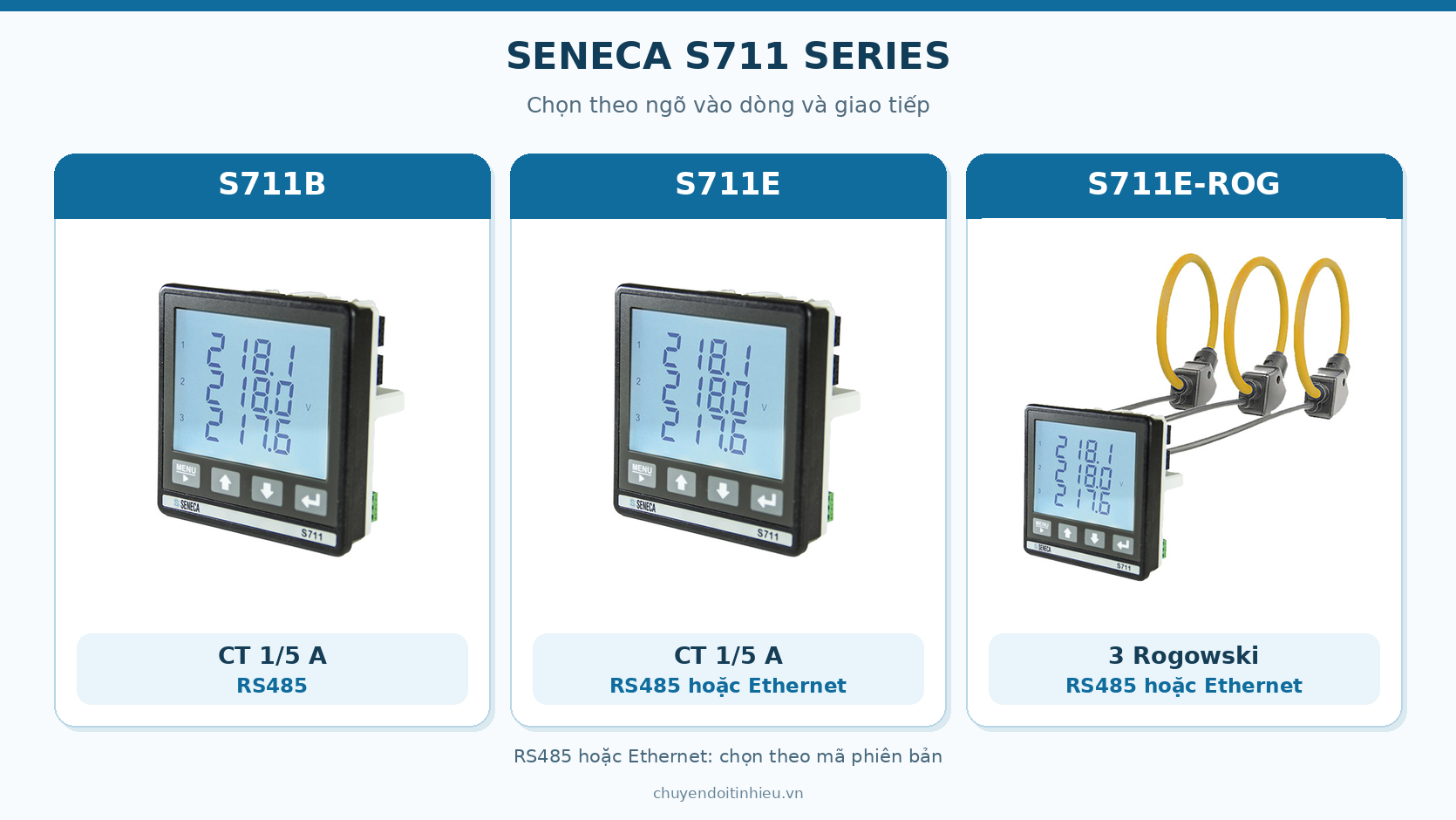

Trang sản phẩm của SENECA chia Seneca S711 Series thành ba nhánh S711B, S711E và S711E-ROG. Các bản lắp mặt tủ giúp người vận hành đọc thông số tại chỗ; giao tiếp Modbus cho phép PLC, gateway hoặc SCADA lấy dữ liệu điện năng. Trong một điểm đo 3 pha dùng CT, mỗi pha cần tín hiệu dòng tương ứng và phải đấu đúng kênh với điện áp của pha đó.

Thông số kỹ thuật cần đối chiếu

Đây là các thông số chọn thiết bị ở cấp dòng sản phẩm. Thông số nguồn cấp, dải đo điện áp, sơ đồ terminal, thông số cuộn Rogowski và chức năng của từng mã phải lấy từ datasheet và hướng dẫn lắp đặt đúng phiên bản.

Chọn mã S711B, S711E và S711E-ROG

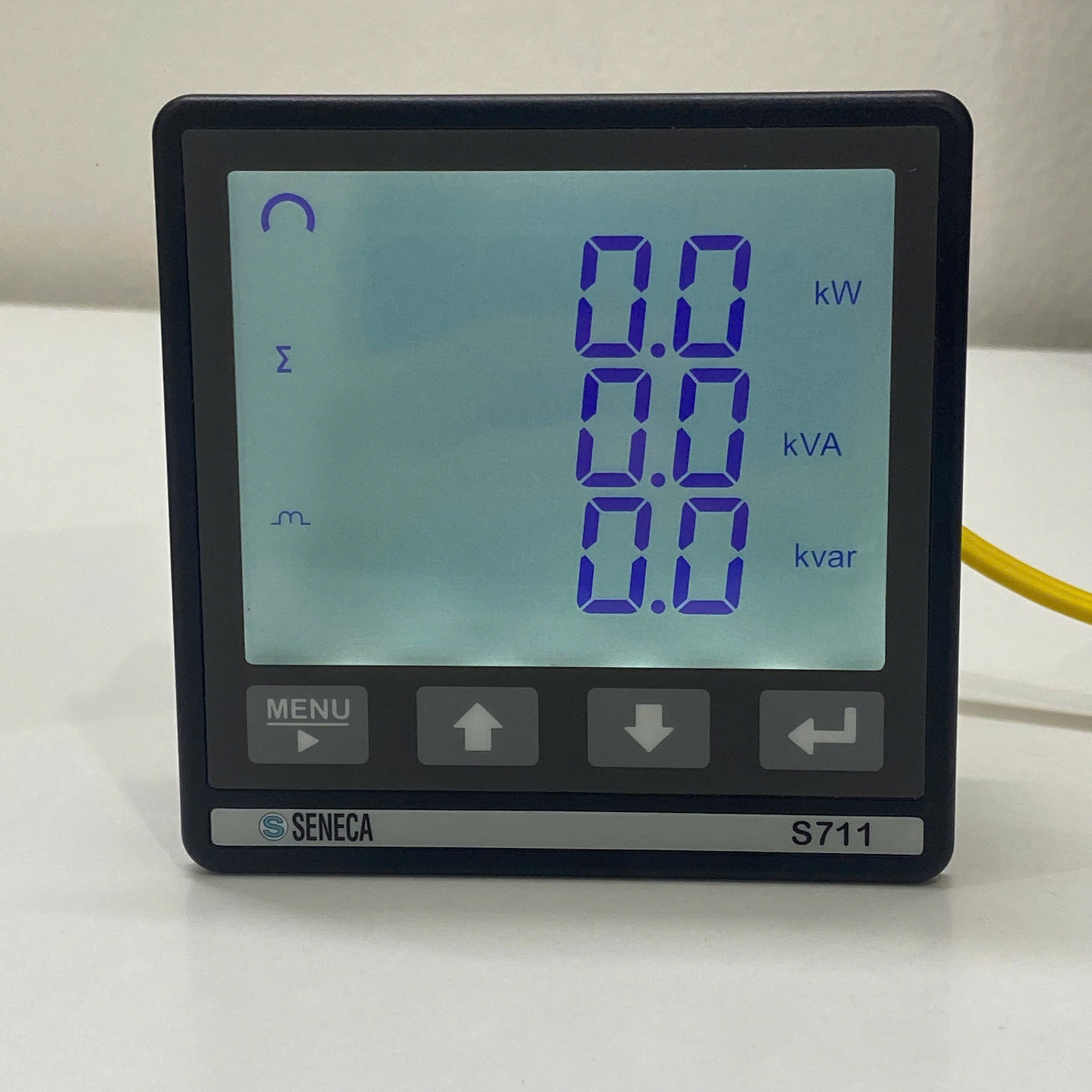

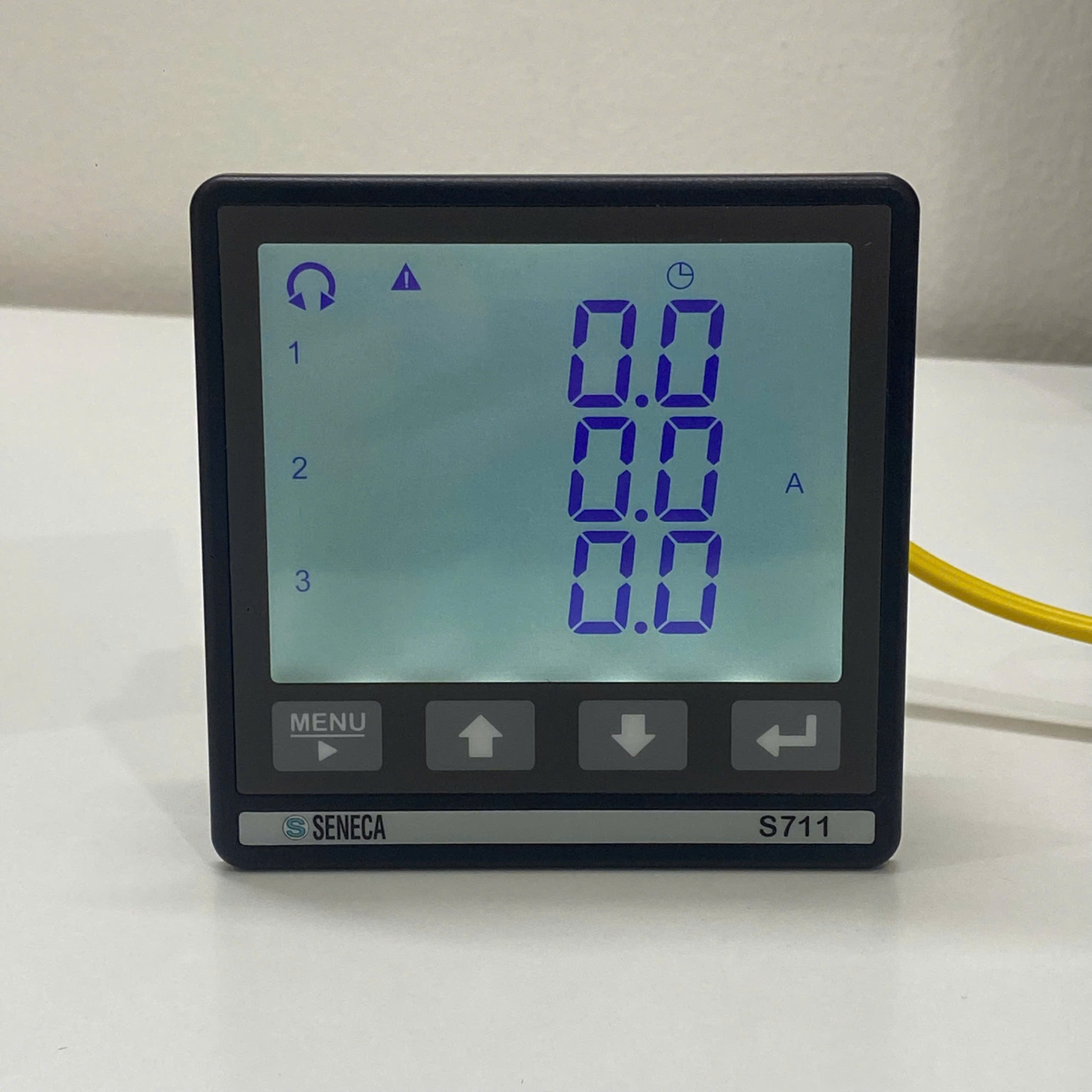

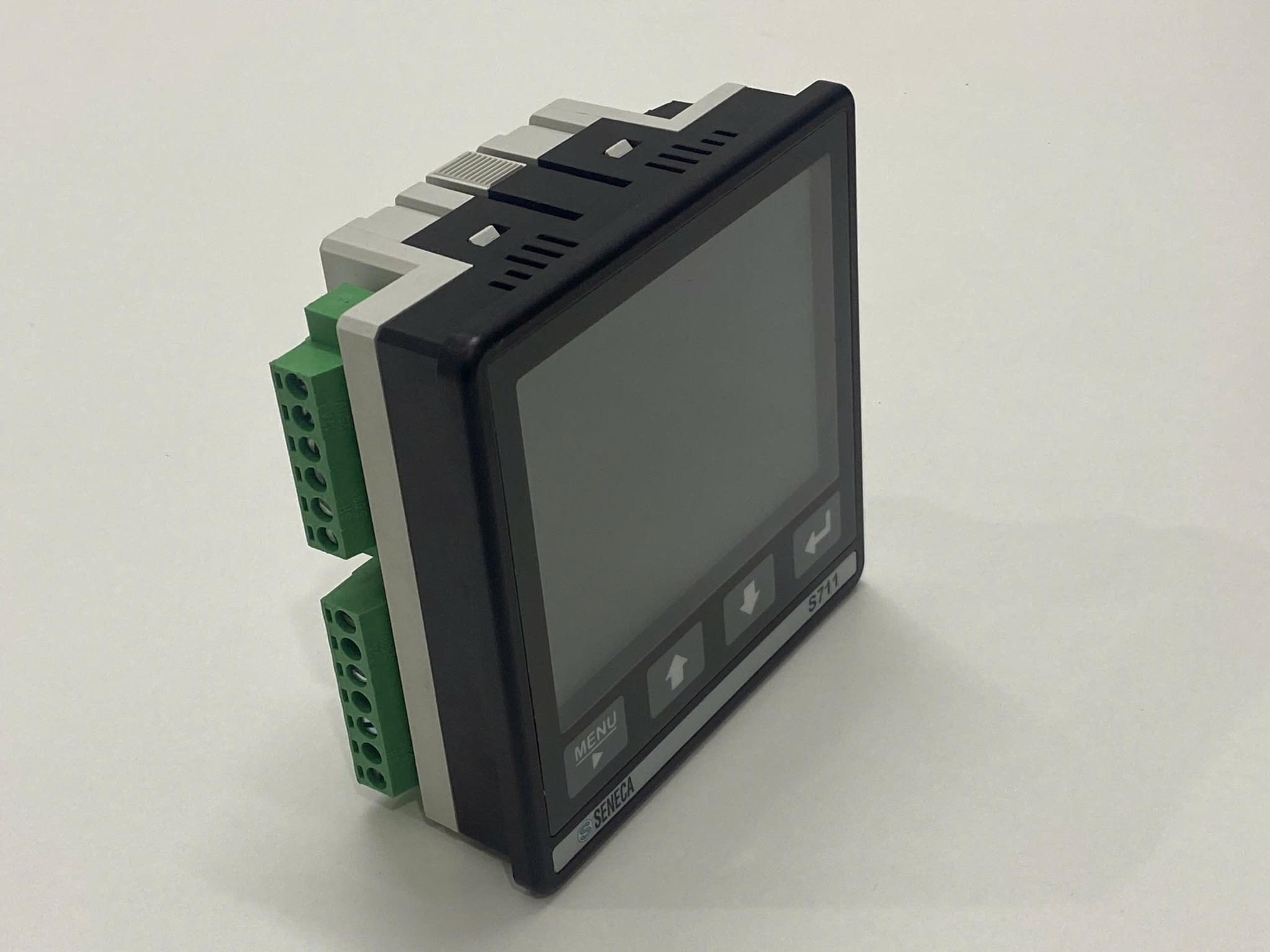

S711B6MOD: đo 3 pha cơ bản với CT ngoài

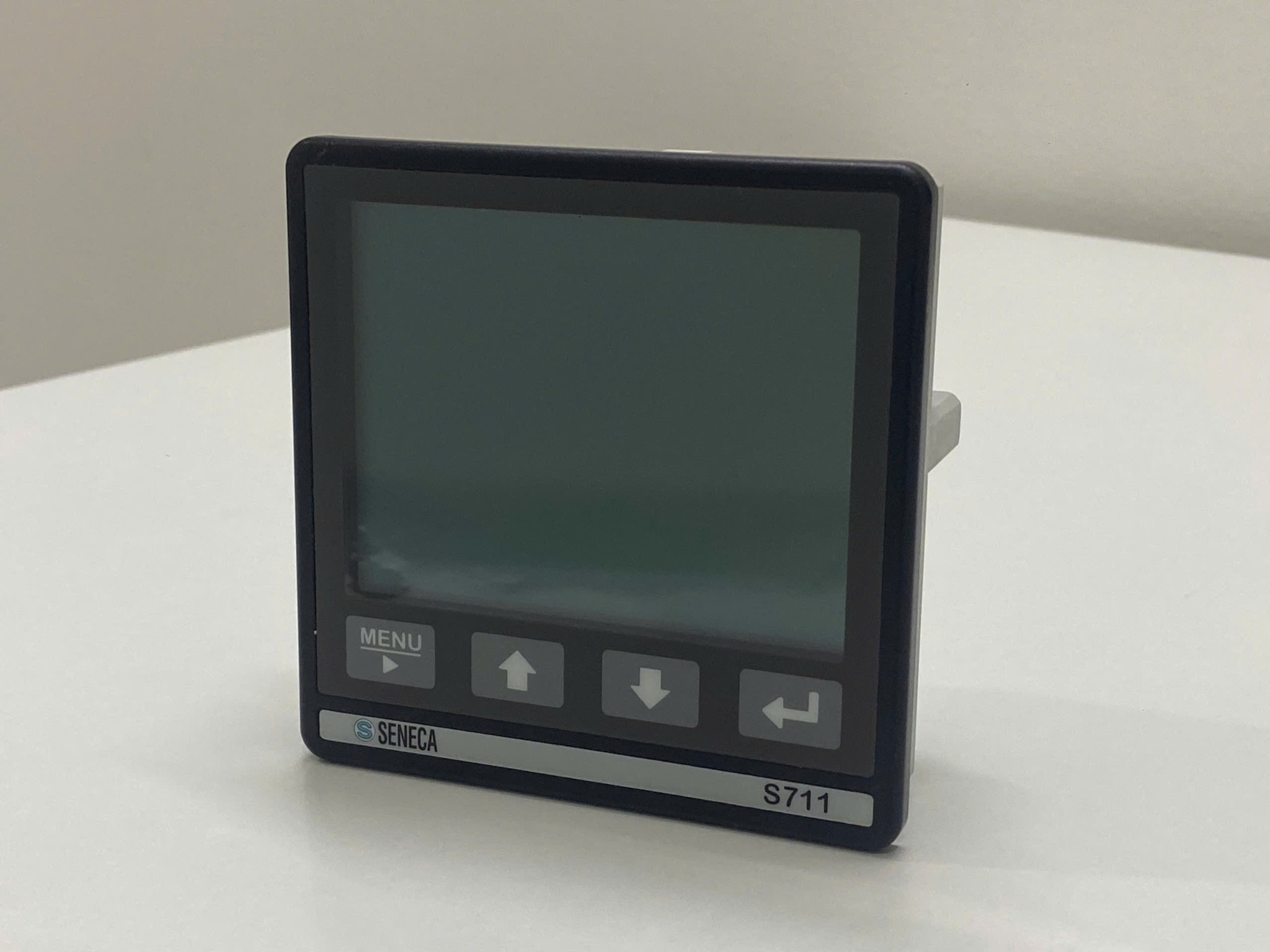

S711B6MOD phù hợp với điểm đo đã có ba CT thứ cấp 1 A hoặc 5 A, cần hiển thị điện áp, dòng, công suất và điện năng, rồi chuyển dữ liệu qua RS485 Modbus. Với tủ phân phối mới, có thể xem CT lõi kín TAC; khi cải tạo cáp đang lắp, xem CT lõi mở TAA. Cần kiểm tra tỷ số, kích thước cửa sổ CT, burden và cấp chính xác trước khi ghép vào đồng hồ.

S711E6MOD và S711E6ETH: giám sát năng lượng nâng cao

S711E dùng cùng hướng đo CT 1/5 A nhưng có bộ nhớ lớn hơn và phân tích harmonic đến bậc 15. Chọn S711E6MOD khi hệ thống hiện có mạng RS485 Modbus; chọn S711E6ETH khi kiến trúc sử dụng Ethernet/Modbus TCP theo cấu hình hãng. Nhu cầu lưu số liệu Min/Avg/Max, xem diễn biến tải và đưa nhiều điểm đo về phần mềm quản lý năng lượng là các lý do thường chọn bản ENERGY Plus.

S711E-ROG: kit ba cuộn Rogowski

S711E-ROG là kit đồng hồ ENERGY Plus với ba cuộn Rogowski cùng chiều dài. Các mã MOD/ETH có lựa chọn vòng dài 30, 45 hoặc 70 cm; chiều dài vòng khác đường kính trong hữu dụng. Khi chọn, đo chu vi phần cáp hoặc thanh cái cùng pha cần ôm, chừa không gian thao tác và kiểm tra đường kính lắp theo tài liệu hãng. Không tự thay cuộn khác loại hoặc nối vào ngõ CT 1/5 A nếu tài liệu không cho phép.

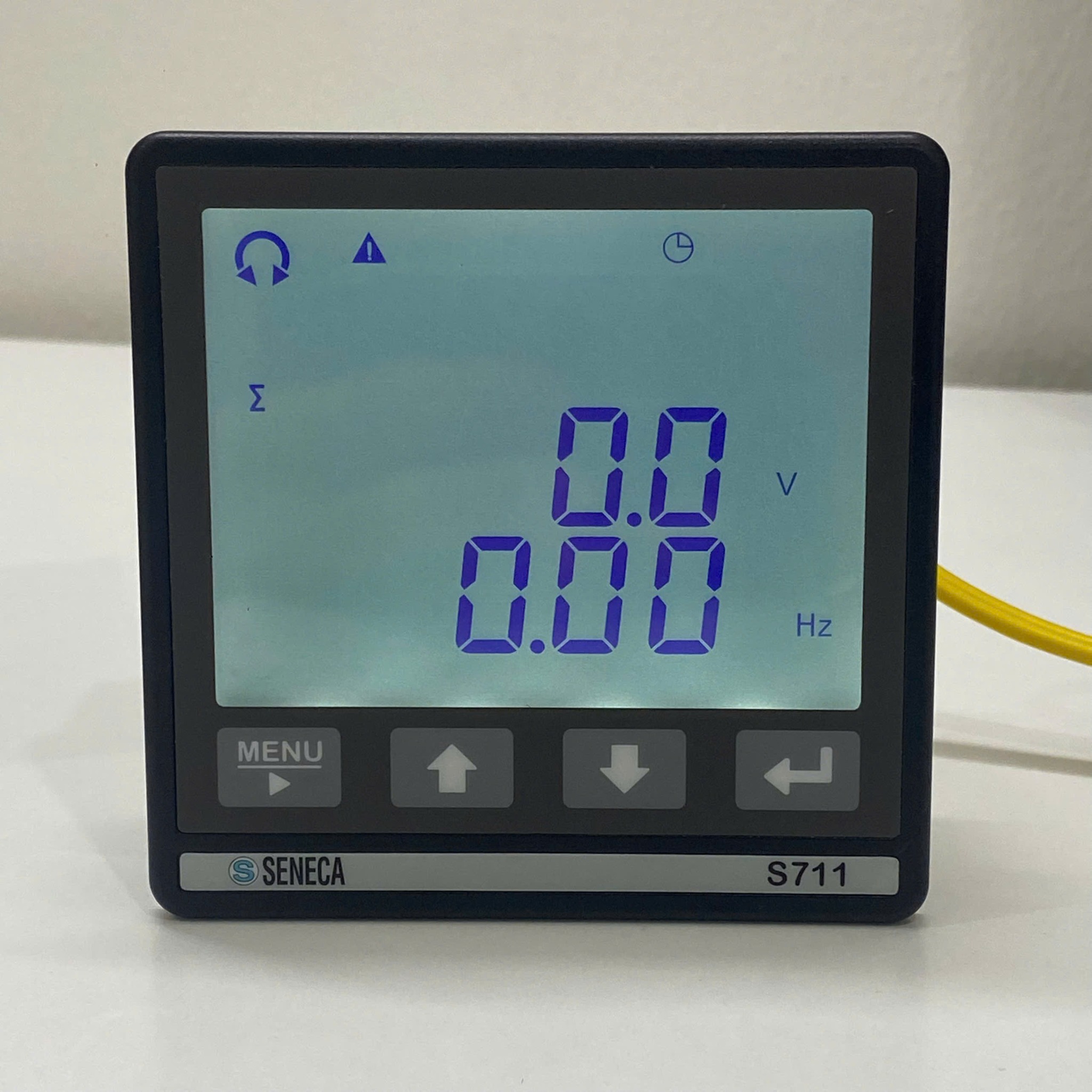

Nguyên lý đo và các đại lượng hiển thị

Đồng hồ lấy điện áp từng pha và dòng điện tương ứng. Từ đó thiết bị tính dòng, điện áp, công suất tác dụng, phản kháng, biểu kiến, hệ số công suất và điện năng theo kiểu mạng được cài đặt. Với CT 300/5 A, tỷ số biến dòng bằng 60; nếu ngõ vào thấy 2,5 A, giá trị sơ cấp lý tưởng tương ứng khoảng 150 A. Đây là ví dụ về phép quy đổi, không phải cam kết sai số của toàn hệ thống. Cài sai tỷ số sẽ làm số liệu dòng, công suất và điện năng sai theo.

Để xem cách bố trí ba CT theo từng pha, đọc hướng dẫn biến dòng 3 pha. Nếu cần hiểu cách chọn CT theo ứng dụng, xem biến dòng hạ thế và cách chọn biến dòng cho công tơ điện.

Ứng dụng của Seneca S711 Series

Seneca S711 Series phù hợp với các tủ MSB, MDB, DB và các điểm giám sát tải của nhà máy hoặc tòa nhà. Tại mỗi điểm đo, người vận hành có thể xem tải từng pha, so sánh điện năng theo thời gian và chuyển dữ liệu về hệ thống trung tâm. S711B phù hợp khi nhu cầu chủ yếu là giám sát cơ bản. S711E hỗ trợ phân tích khi cần lịch sử hoặc harmonic. S711E-ROG giúp bố trí cảm biến ở vị trí cáp lớn, bó cáp cùng pha hay thanh cái khó lắp CT truyền thống.

Ứng dụng cụ thể gồm giám sát máy nén, bơm, HVAC, phân xưởng, nhánh cấp điện mặt trời phía AC, tủ phụ và điểm phân bổ điện năng nội bộ. Thiết bị dùng để theo dõi và phân tích thông số điện; yêu cầu đo đếm phục vụ thanh toán hoặc chứng nhận MID phải kiểm tra riêng chứng nhận của đúng thiết bị, không suy ra từ chức năng hiển thị kWh.

Vì sao chọn S711 thay vì chỉ dùng ba CT?

CT chỉ biến đổi dòng sơ cấp về tín hiệu thứ cấp và bản thân nó không tính đầy đủ điện áp, công suất hay điện năng. Ghép ba CT với S711 tạo thành điểm đo có màn hình, khả năng lưu dữ liệu và truyền thông. Nếu muốn đo dòng điện bằng tín hiệu analog 4–20 mA về PLC, hướng chọn sẽ khác; hãy xem cảm biến dòng điện AC/DC cho PLC. Đối với tủ có dòng lớn cần vòng mềm, tham khảo cách chọn biến dòng Rogowski.

Lắp đặt và đấu nối CT ba pha với S711

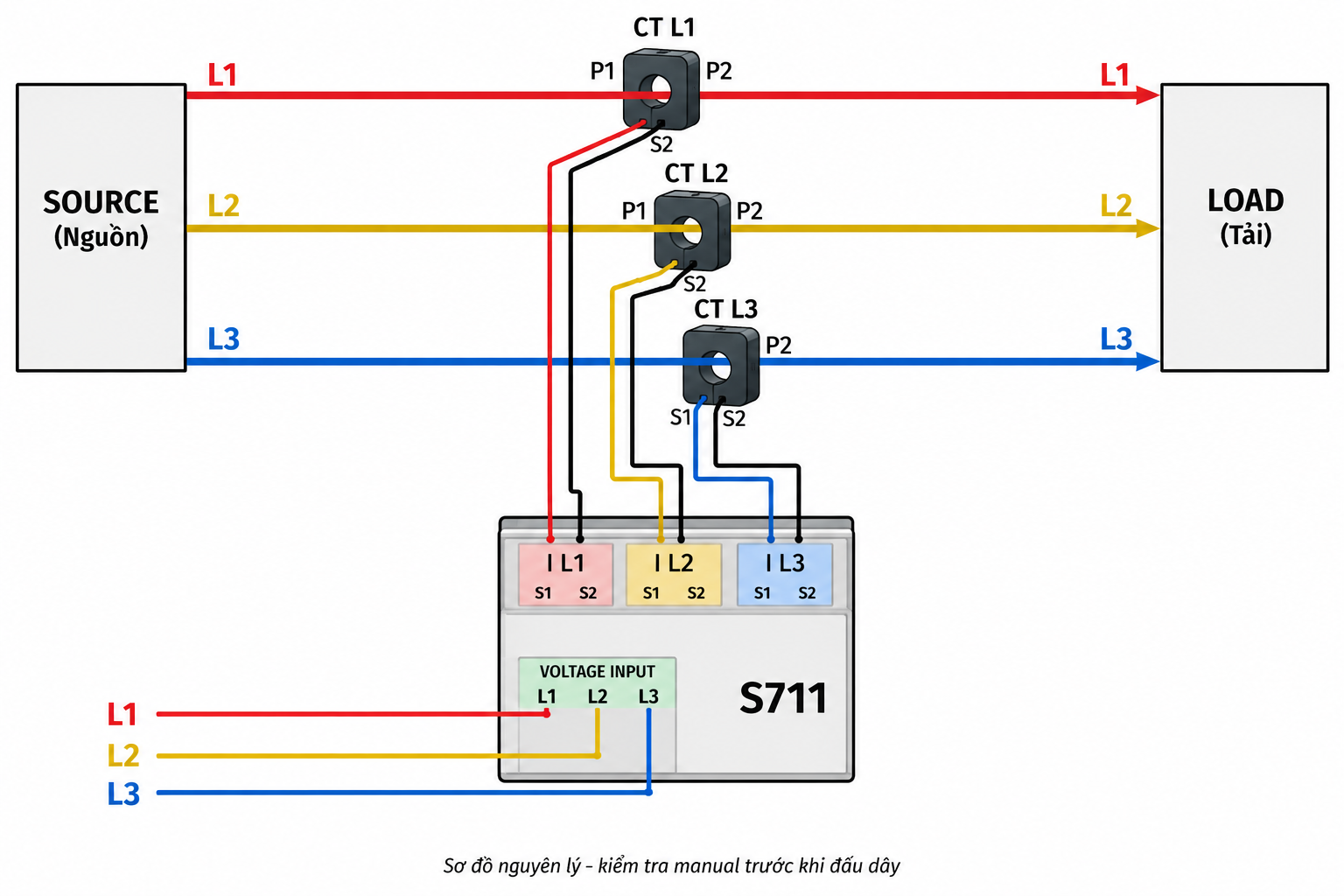

1. Xác định hệ thống điện, vị trí lấy điện áp, dòng tải dự kiến và tỷ số CT cho từng pha.
2. Lắp mỗi CT lên một pha tương ứng L1, L2, L3. P1 hướng về nguồn, P2 hướng về tải theo quy ước thiết kế.

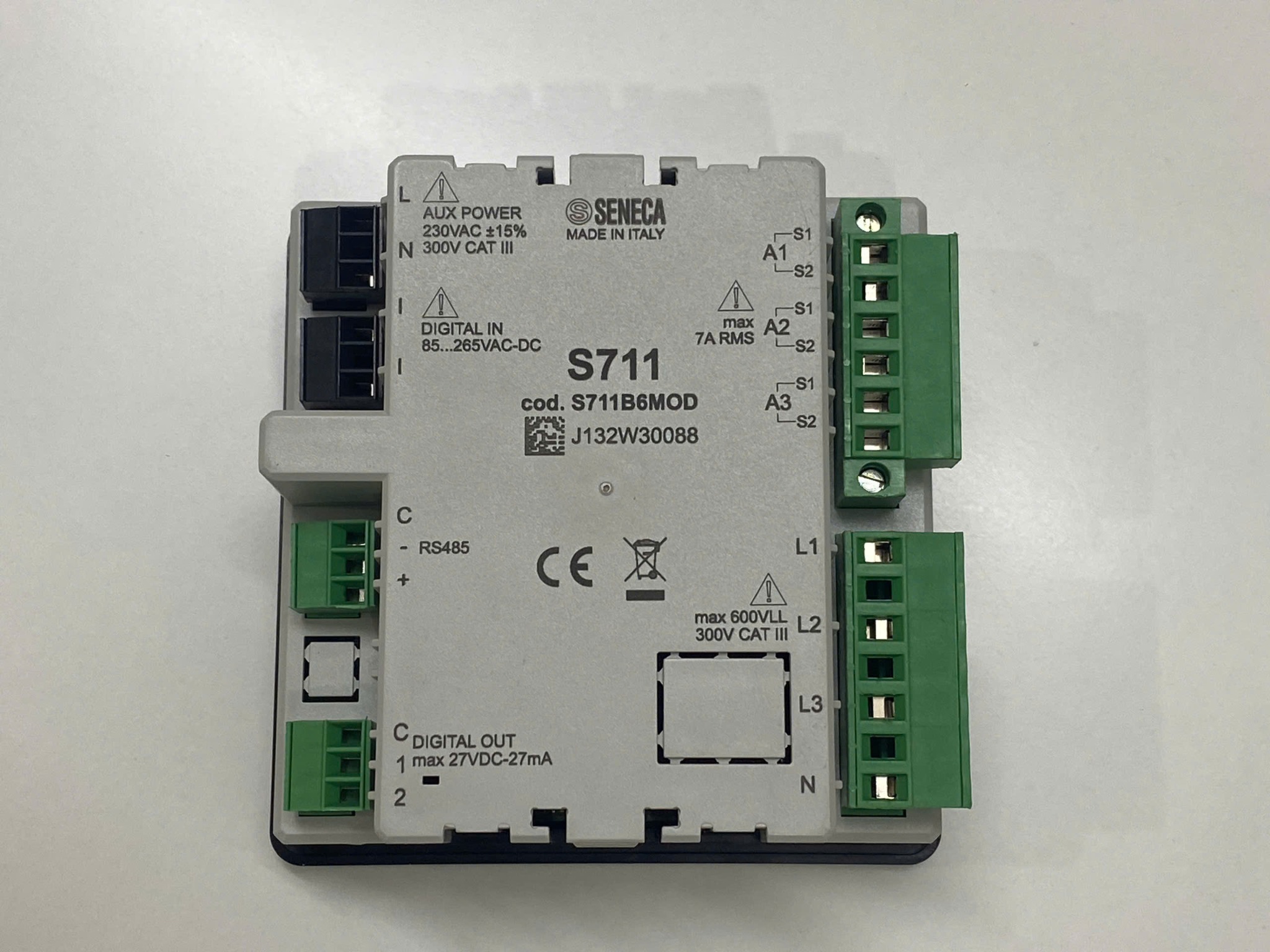

3. Đưa S1/S2 của từng CT vào đúng cặp terminal dòng của pha tương ứng trên S711; kiểm tra sơ đồ terminal chính thức của mã máy.
4. Đấu điện áp L1/L2/L3/N theo kiểu mạng và sơ đồ hãng; bảo vệ mạch đo theo thiết kế tủ.
5. Đấu nguồn cấp và đường RS485 hoặc Ethernet đúng đặc tính mã đặt hàng; cài đặt địa chỉ, thông số truyền thông.
6. Kiểm tra dòng từng pha, thứ tự pha, dấu công suất, hệ số công suất và điện năng khi tải thực tế hoạt động.

Nếu sử dụng kit Rogowski, đặt từng vòng quanh dây hoặc nhóm dây cùng một pha, khóa vòng đúng cách, giữ chiều lắp nhất quán và nối vào cổng tương ứng L1/L2/L3. Không quấn chung dây đi và dây về hoặc nhiều pha qua một vòng: từ trường có thể triệt tiêu và cho số đo sai.

Cấu hình ban đầu và kiểm tra dữ liệu

Trước khi đưa S711 vào vận hành, nhập kiểu mạng thực tế, tỷ số CT hoặc cấu hình vòng Rogowski theo kit, tỷ số VT/PT nếu có, thông số truyền thông và chu kỳ ghi dữ liệu. Với CT 300/5 A, kiểm tra cách màn hình cấu hình tỷ số theo manual: phần mềm có thể yêu cầu nhập dòng sơ cấp và thứ cấp riêng, thay vì nhập số 60. Ghi lại cấu hình sau nghiệm thu để tránh sai lệch khi thay CT hoặc thay đồng hồ.

Khi điện áp và dòng đều hiện nhưng kW âm bất thường, kiểm tra ghép pha, hướng P1/P2 và cực S1/S2 theo sơ đồ. Giá trị kW hoặc PF bất thường cũng có thể do một kênh dòng bị ghép với điện áp pha khác. Đối với RS485, kiểm tra địa chỉ trùng, baud rate, parity, cực A/B và điện trở kết thúc theo chiều dài mạng. Đối với Ethernet, xác nhận địa chỉ IP và ánh xạ thanh ghi theo đúng manual.

Tài liệu hãng

Xem trang S711 Series chính thức của SENECA để vào từng nhánh S711B, S711E, S711E-ROG và tải datasheet, installation manual, user manual theo mã. Đây là nguồn xác nhận trước khi chốt thiết kế và đặt hàng.

Câu hỏi thường gặp về Seneca S711

S711B6MOD dùng được CT 4–20 mA không?

Không thay trực tiếp CT thứ cấp 1/5 A bằng transmitter 4–20 mA. Ngõ vào dòng phải tương thích đúng loại tín hiệu mà hãng chỉ định.

Một S711 cần mấy CT khi đo 3 pha?

Trong cấu hình thông dụng đo đủ ba dòng pha, dùng ba CT, mỗi pha một chiếc, với tỷ số và đặc tính phù hợp. Sơ đồ 2 CT cho một số mạng ba dây chỉ dùng khi manual và thiết kế điểm đo hỗ trợ rõ.

Dùng TAC hay TAA cho tủ đang vận hành?

TAA lõi mở thuận tiện lắp quanh dây hiện hữu; TAC lõi kín thường chọn khi thiết kế tủ mới hoặc có thể đưa dây qua cửa sổ CT. Lắp đặt trong tủ đang vận hành vẫn cần quy trình cô lập điện và an toàn phù hợp.

S711E-ROG có cần ba vòng bằng nhau?

Bộ kit hãng đi kèm ba cuộn Rogowski cùng chiều dài. Chọn một cỡ vòng phù hợp với cả ba vị trí lắp và xác nhận mã kit trước khi mua.
