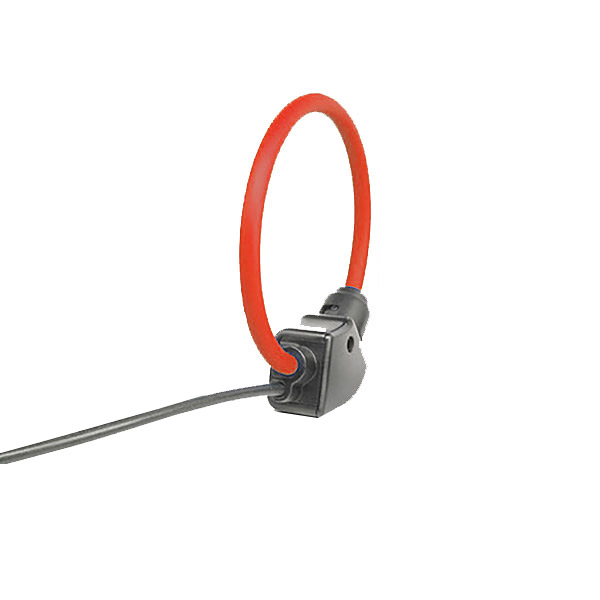

SENECA RC190 – Cuộn Rogowski 333mV/kA đo dòng điện AC

SENECA RC190 là cuộn Rogowski mềm chuyên dùng để đo dòng điện xoay chiều AC trên dây dẫn, cáp điện và thanh cái có kích thước lớn. Thiết bị tạo tín hiệu đầu ra danh định 333 mV/kA tại 50 Hz, thích hợp kết hợp với bộ xử lý tín hiệu Rogowski, bộ phân tích điện năng hoặc thiết bị đo có ngõ vào tương thích.

Khác với biến dòng CT truyền thống sử dụng lõi sắt từ, SENECA RC190 sử dụng cuộn dây mềm không lõi từ. Nhờ đó người dùng có thể mở vòng, luồn quanh dây dẫn hoặc thanh cái rồi khóa lại mà không phải tháo dây điện ra khỏi hệ thống. Đây là ưu điểm rất lớn khi cần retrofit hệ thống giám sát dòng điện trong tủ điện đang vận hành hoặc tại các vị trí có không gian hạn chế.

Nếu cần tìm hiểu tổng quan trước khi chọn sản phẩm, bạn có thể xem nhóm biến dòng và cảm biến dòng điện hoặc danh mục chuyên dụng cuộn Rogowski & bộ chuyển.

SENECA RC190 là gì?

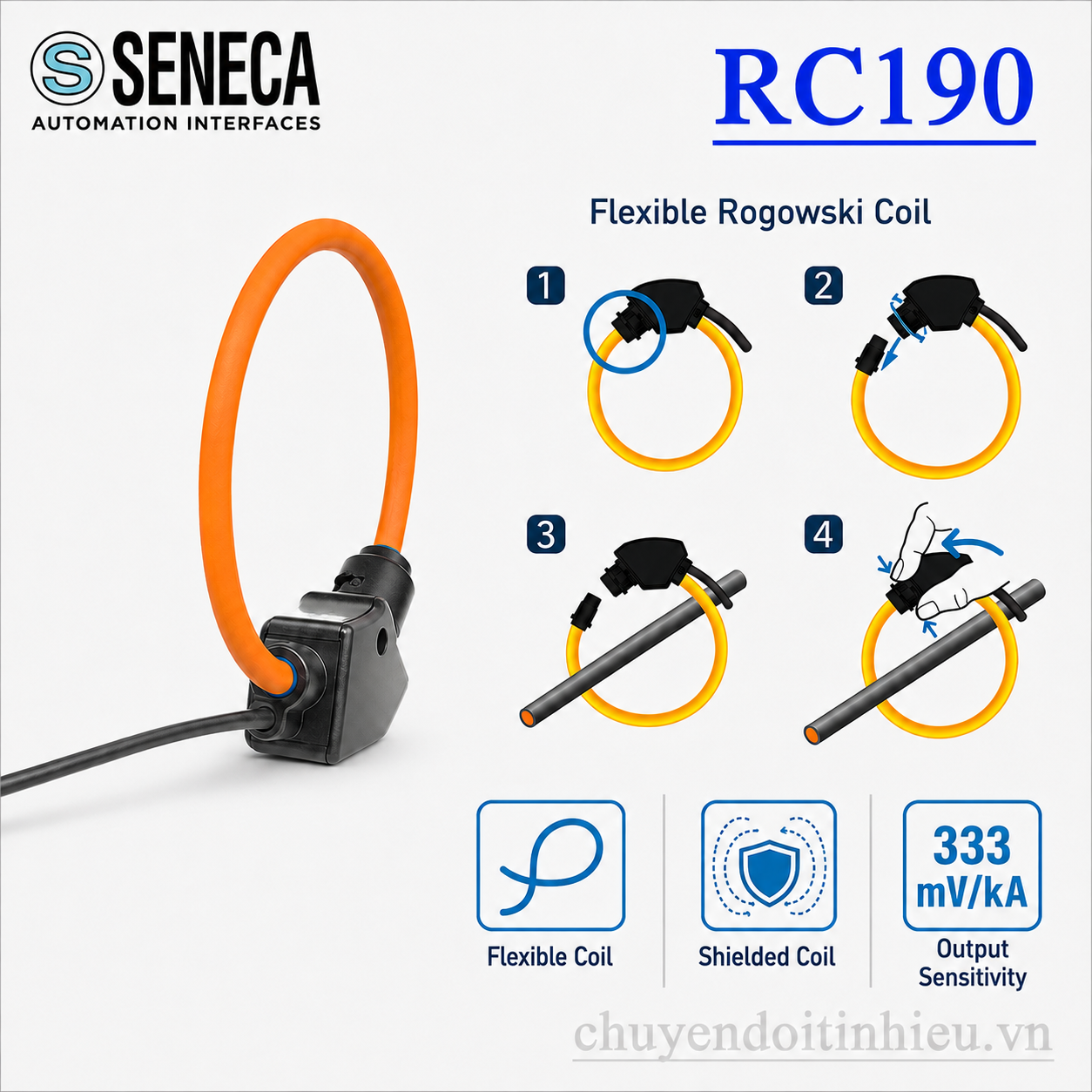

SENECA RC190 là cảm biến dòng điện dạng Flexible Rogowski Coil do SENECA – Italy sản xuất. Vòng cảm biến được thiết kế mềm và có khóa bayonet, cho phép bao quanh một dây dẫn, thanh cái hoặc cụm dây có kích thước lớn hơn nhiều so với lỗ xuyên của các biến dòng dạng khối thông thường.

Nguyên lý Rogowski sử dụng một cuộn dây không lõi từ đặt xung quanh dây dẫn. Khi dòng AC chạy qua dây dẫn, từ trường biến thiên tạo ra điện áp cảm ứng trên cuộn. Điện áp này liên quan đến tốc độ biến thiên của dòng điện và cần được tích phân, hiệu chỉnh pha để thu được giá trị dòng điện thực tế.

Vì vậy cần hiểu rằng SENECA RC190 không phải bộ chuyển đổi 4-20mA hoàn chỉnh. Output trực tiếp của cuộn là 333 mV/kA tại 50 Hz. Nếu PLC chỉ có analog input 4-20mA thì nên ghép RC190 với SENECA S201RC-LP để chuyển tín hiệu Rogowski thành chuẩn công nghiệp 4-20mA.

Đặc điểm nổi bật của SENECA RC190

Output 333 mV/kA cho độ nhạy cao

Điểm khác biệt quan trọng nhất của SENECA RC190 so với RC150 là tín hiệu đầu ra. RC190 có độ nhạy danh định 333 mV/kA @ 50 Hz, trong khi RC150 sử dụng chuẩn 100 mV/kA.

Tín hiệu lớn hơn giúp RC190 đặc biệt phù hợp với các bộ xử lý Rogowski được cấu hình cho thang dòng thấp hơn. Ví dụ khi kết hợp với S201RC-LP, RC190 có thể cấu hình các thang 75 A, 150 A, 300 A, 600 A hoặc 1200 A.

Thiết kế vòng mềm cho dây dẫn và thanh cái lớn

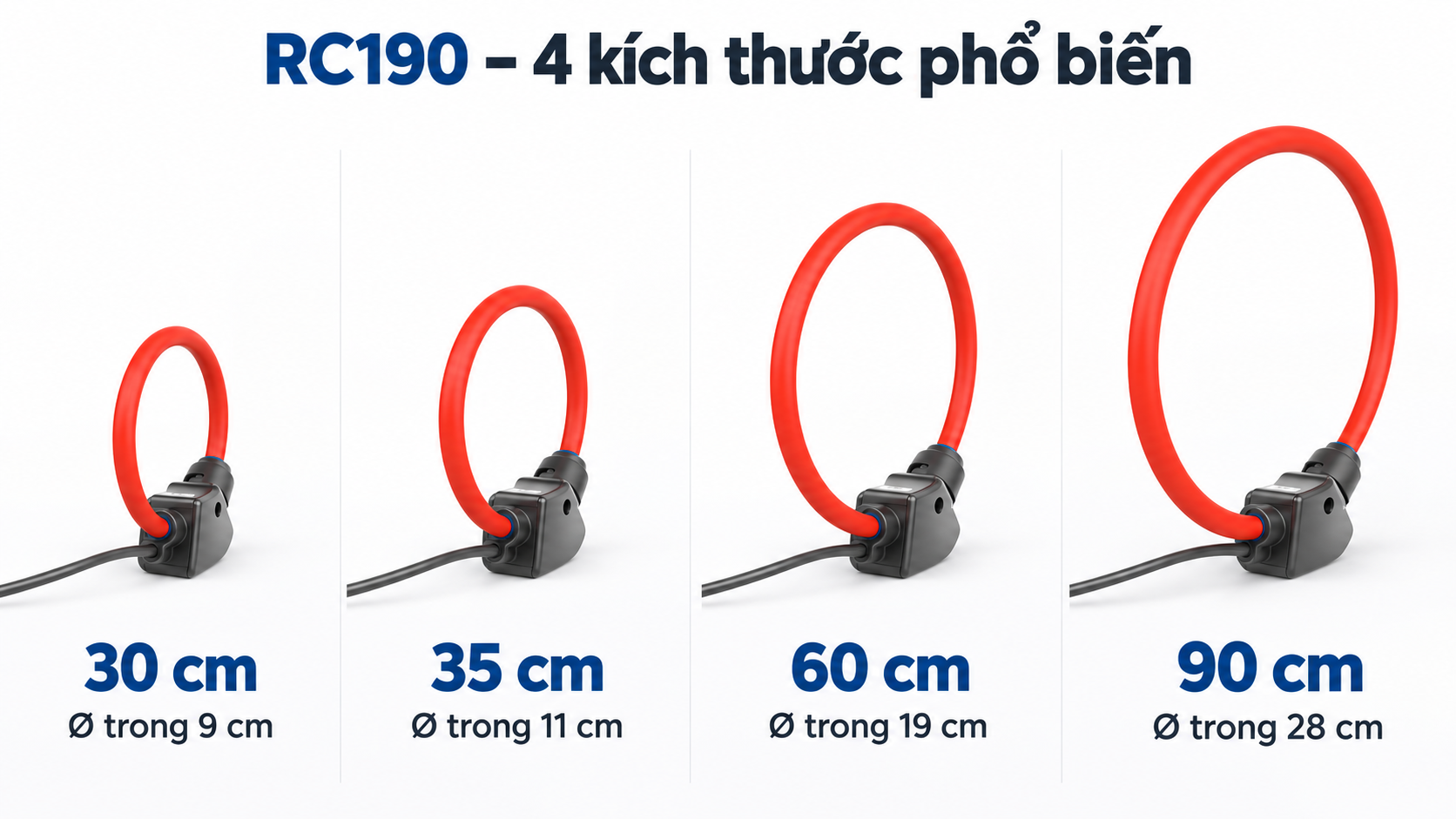

SENECA RC190 không có lõi sắt cứng nên có thể uốn vòng quanh dây dẫn. Các phiên bản tiêu chuẩn hiện được hãng niêm yết gồm vòng dài 30 cm, 35 cm, 60 cm và 90 cm, tương ứng đường kính trong khoảng 9 cm, 11 cm, 19 cm và 28 cm.

Đây là lợi thế rõ rệt khi đo dòng trên busbar, cáp nguồn lớn, cụm dây hoặc những vị trí mà biến dòng CT dạng vòng kín không thể luồn vào.

Không có hiện tượng bão hòa lõi từ

Do không sử dụng lõi sắt từ, SENECA RC190 không gặp hiện tượng bão hòa từ giống CT truyền thống khi dòng điện tăng cao. Đặc tính này tạo ra dải động rộng và giúp Rogowski Coil thích hợp trong các hệ thống cần khảo sát dòng lớn, thành phần hài hoặc biến thiên nhanh.

Không có nguy cơ hở mạch thứ cấp như CT truyền thống

Một CT dòng thông thường có thể tạo ra điện áp nguy hiểm nếu cuộn thứ cấp bị hở khi phía sơ cấp đang mang dòng. Với Rogowski, tín hiệu đầu ra là điện áp mức thấp nên không tồn tại cùng loại nguy cơ hở mạch thứ cấp. Đây là một trong những lý do SENECA RC190 thuận tiện cho các hệ thống đo tạm thời và thiết bị đo di động.

Cấp bảo vệ IP67

RC190 đạt IP67 và có dải nhiệt độ hoạt động từ -30 đến +80°C. Cấu tạo này thích hợp cho nhiều môi trường công nghiệp, tủ điện, khu vực kỹ thuật và ứng dụng đo tại hiện trường.

Thông số kỹ thuật SENECA RC190

Các phiên bản SENECA RC190

Khi đặt hàng SENECA RC190, không nên chỉ ghi RC190 mà cần xác định chiều dài vòng. Trang sản phẩm hiện hành của SENECA đang niêm yết các mã chính sau:

SENECA RC190 kết hợp S201RC-LP như thế nào?

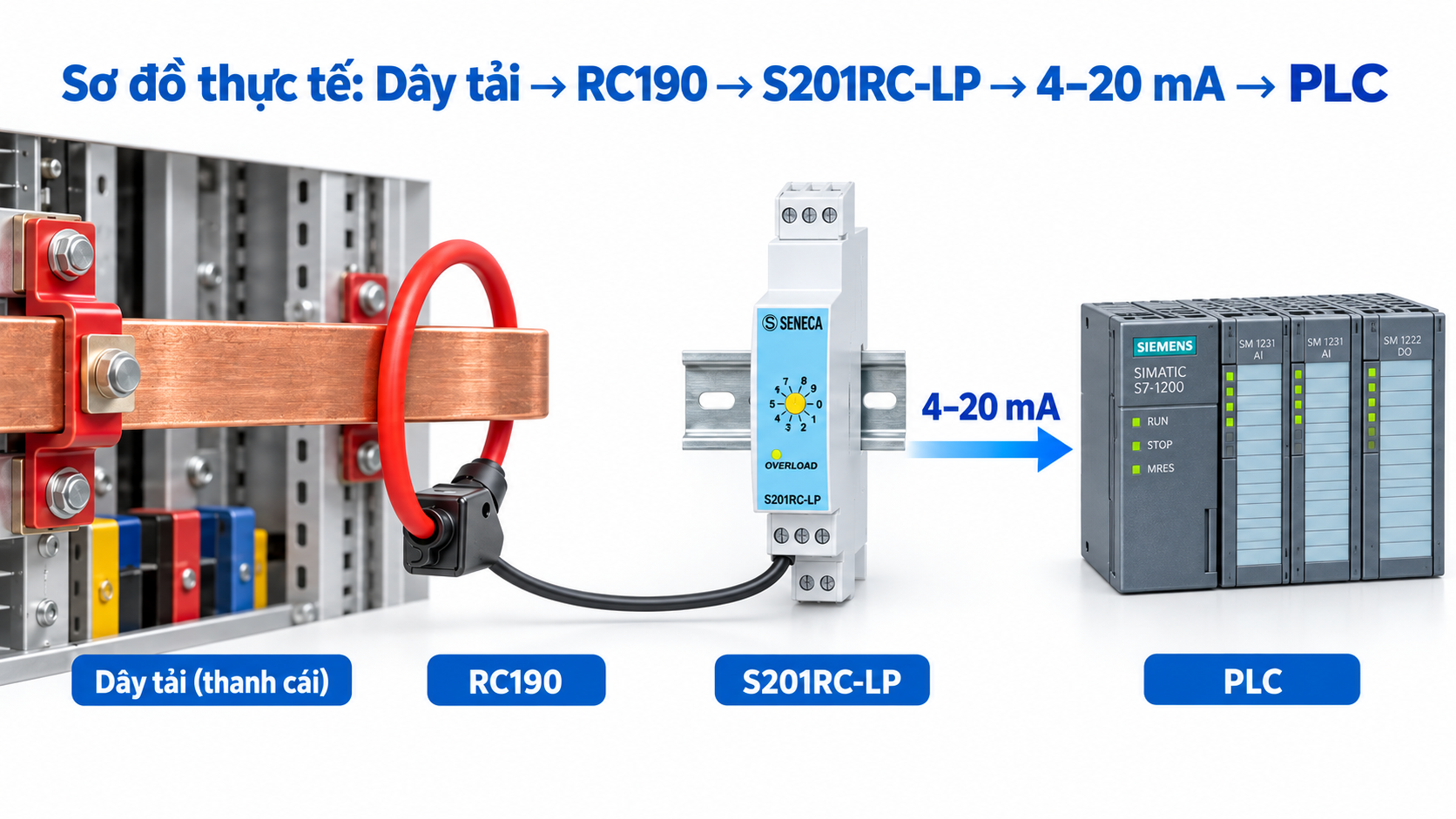

Một trong những cấu hình thực tế nhất của SENECA RC190 là:

Dây tải AC → RC190 → S201RC-LP → 4-20mA → PLC / HMI / SCADA.

RC190 đảm nhiệm phần cảm nhận dòng điện. S201RC-LP chuyển tín hiệu Rogowski sang 4-20mA, đồng thời thực hiện xử lý TRMS để hệ thống điều khiển có thể sử dụng trực tiếp giá trị dòng điện.

Ví dụ hệ thống có dòng tải bình thường khoảng 0–250 A thì có thể chọn thang 300 A. Không nên chọn thang 1200 A chỉ vì RC190 có khả năng làm việc với dòng rất lớn, bởi thang càng rộng thì độ phân giải hữu ích tại vùng dòng thấp càng giảm.

SENECA RC190 có đấu trực tiếp vào PLC được không?

Không nên xem SENECA RC190 như cảm biến 0-10V hoặc 4-20mA thông thường. Tín hiệu 333 mV/kA là tín hiệu đặc trưng của cuộn Rogowski và cần bộ tích phân hoặc ngõ vào Rogowski chuyên dụng.

Nếu PLC chỉ có AI 0-10V hoặc 4-20mA thì không nên nối RC190 trực tiếp rồi scale đơn giản. Cách phù hợp hơn là sử dụng S201RC-LP hoặc power meter có đầu vào Rogowski tương thích.

Nếu mục tiêu chỉ là đo trực tiếp dòng AC nhỏ hơn mà cần 4-20mA ngay từ cảm biến, có thể tham khảo SENECA T201 – biến dòng AC sang 4-20mA.

RC190 có đo được dòng DC không?

SENECA RC190 dùng để đo dòng điện xoay chiều AC, không dùng để đo dòng DC ổn định. Nguyên nhân đến từ chính nguyên lý Rogowski: cuộn cảm nhận sự biến thiên của từ trường theo thời gian. Với dòng một chiều ổn định, sau quá trình quá độ ban đầu, từ trường không còn thay đổi nên cuộn không tạo ra tín hiệu tương ứng để đo DC liên tục.

Nếu cần đo cả AC và DC, nên chuyển sang cảm biến Hall hoặc dòng T201DCH của SENECA thay vì chọn RC190.

So sánh SENECA RC190 và RC150

SENECA RC190 và SENECA RC150 đều là cuộn Rogowski mềm. Tuy nhiên hai model không chỉ khác màu sắc mà còn khác độ nhạy đầu ra và thang đo khi kết hợp với bộ xử lý.

Vì vậy không nên chọn RC150 hay SENECA RC190 chỉ dựa trên kích thước vòng. Trước tiên cần xác định bộ xử lý đang dùng hỗ trợ 100 mV/kA hay 333 mV/kA và dải dòng Full Scale cần đo.

Ứng dụng của SENECA RC190

Nhờ cấu trúc mềm và dải động rộng, SENECA RC190 phù hợp cho nhiều bài toán đo dòng AC trong công nghiệp:

• Giám sát dòng tải động cơ, máy nén, bơm và hệ thống HVAC.

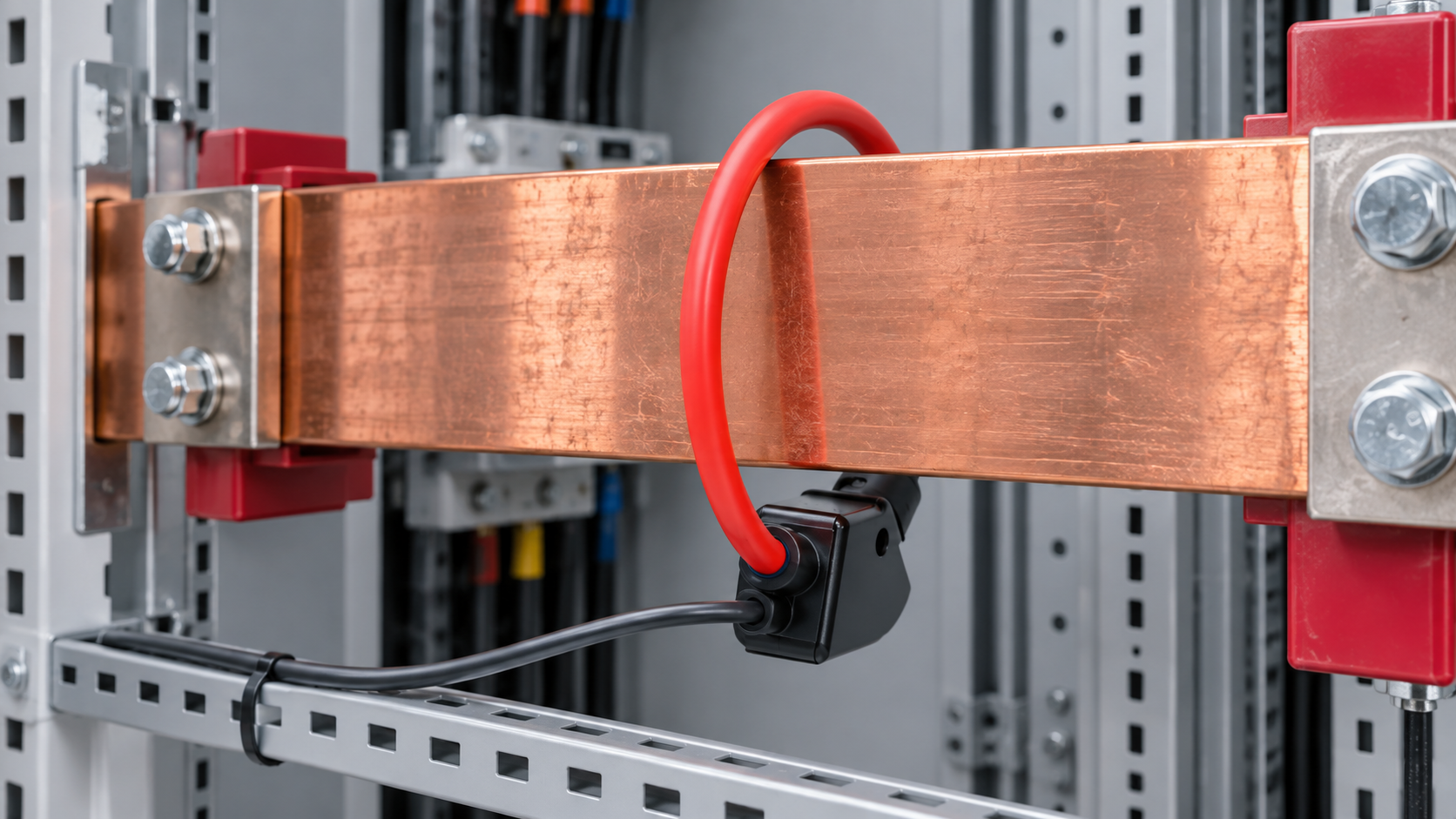

• Đo dòng trên thanh cái trong tủ MSB, MDB và tủ phân phối.
• Giám sát dòng điện của máy móc có cáp nguồn kích thước lớn.
• Retrofit hệ thống giám sát điện mà không muốn tháo thanh cái.
• Đo dòng cho hệ thống quản lý năng lượng EMS.
• Phân tích tải, sóng hài và các hiện tượng quá độ khi kết hợp thiết bị đo phù hợp.
• Đo dòng AC lớn trong nhà máy, trạm điện, data center và hệ thống điện tòa nhà.

Cách lắp đặt SENECA RC190

1. Chọn vòng lớn hơn dây dẫn

Đường kính trong của SENECA RC190 phải lớn hơn kích thước dây hoặc cụm thanh cái cần đo. Không nên chọn vòng vừa khít rồi kéo căng cảm biến quanh dây dẫn.

2. Luồn vòng quanh một dây dẫn cần đo

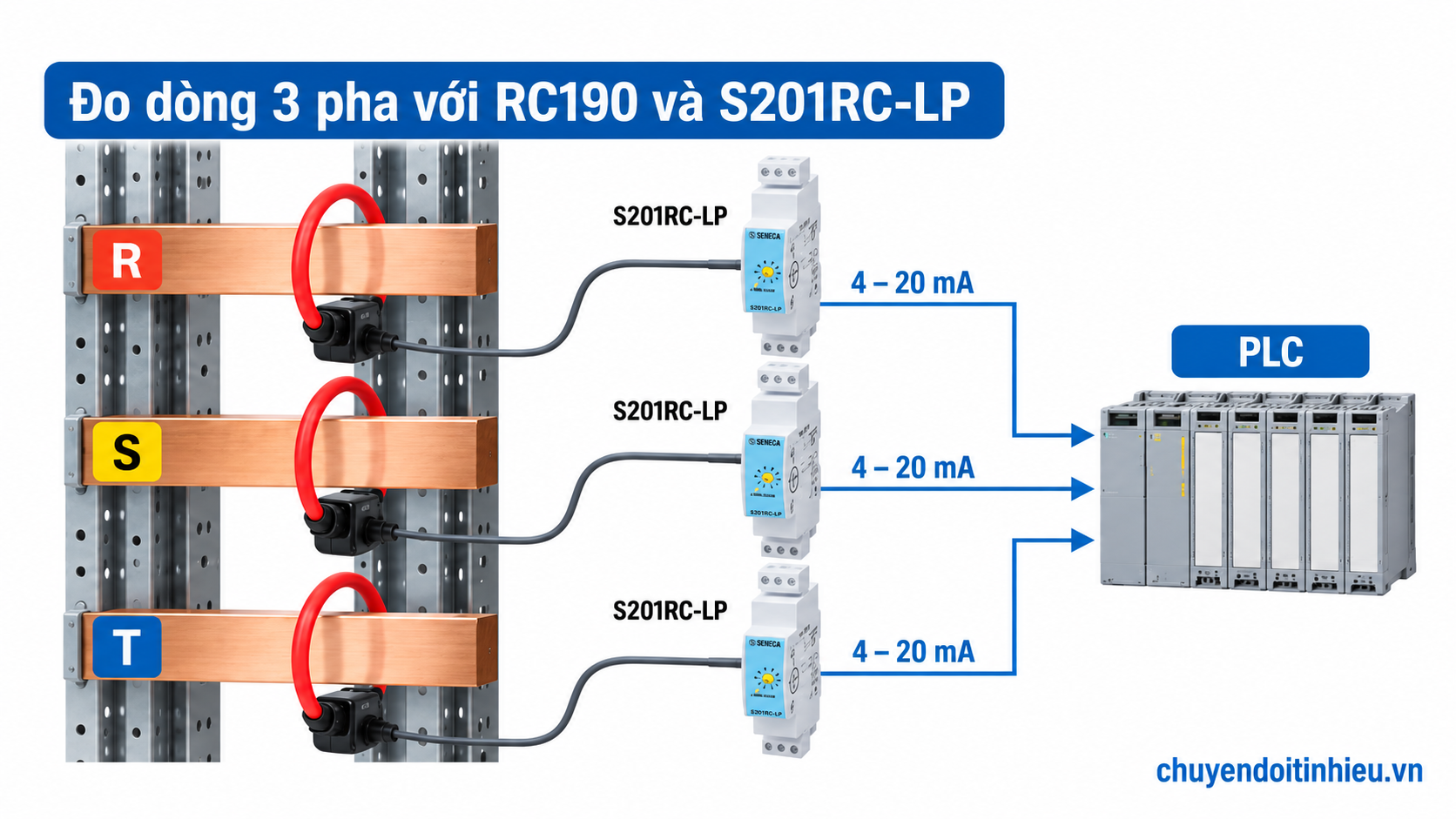

Với hệ thống ba pha, muốn đo riêng dòng IA, IB và IC cần dùng ba cuộn, mỗi cuộn bao quanh một dây pha. Không quấn đồng thời cả dây đi và dây về nếu mục tiêu là đo dòng tải vì từ trường có thể triệt tiêu lẫn nhau.

3. Khóa chốt bayonet hoàn toàn

Hai đầu vòng phải được đóng đúng vị trí. Chốt không kín có thể làm thay đổi đặc tính đo và tăng ảnh hưởng của từ trường từ các dây dẫn lân cận.

4. Chú ý chiều Source – Load

Trên RC190 có dấu chỉ hướng phía tải. Khi hệ thống đo cần xác định đúng chiều hoặc pha, cần lắp theo hướng quy định trong manual của SENECA.

5. Đấu vào thiết bị xử lý thích hợp

Đối với phiên bản cáp tiêu chuẩn, manual RC190 quy định OUT+, OUT- và shield. Nếu sử dụng S201RC-LP hoặc power meter, cần đấu đúng cực và cấu hình đúng loại input 333 mV/kA.

Cách chọn đúng SENECA RC190

Giá SENECA RC190 bao nhiêu?

Giá SENECA RC190 thay đổi đáng kể theo chiều dài vòng, chiều dài cáp, số lượng đặt hàng và thời điểm nhập khẩu. Với các mã tiêu chuẩn, có thể dự trù khoảng 4–7 triệu đồng/cuộn như một khoảng tham khảo ban đầu.

Mức trên không nên dùng làm báo giá cố định. Với dự án thực tế, Chuyendoitinhieu.vn sẽ kiểm tra đúng order code, kích thước vòng và thiết bị đi kèm trước khi báo giá.

Khi nào nên chọn SENECA RC190?

Nên ưu tiên SENECA RC190 khi cần đo dòng AC nhưng dây dẫn hoặc thanh cái quá lớn để dùng biến dòng lỗ xuyên thông thường; khi tủ điện đã hoàn thiện và không muốn tháo thanh cái; hoặc khi cần cảm biến mềm để retrofit hệ thống quản lý năng lượng.

RC190 cũng phù hợp khi hệ thống đã sử dụng thiết bị hỗ trợ đầu vào Rogowski 333mV/kA hoặc khi cần đưa tín hiệu về PLC thông qua S201RC-LP.

Ngược lại, nếu dòng chỉ vài chục ampere và cần 4-20mA ngay tại cảm biến thì một biến dòng AC SENECA T201 có thể đơn giản hơn. Nếu cần đo các dòng rất lớn với S201RC-LP thì nên so sánh thêm SENECA RC150 100mV/kA.

Tài liệu SENECA RC190

Khi thiết kế và lắp đặt, nên đối chiếu datasheet, installation manual và order code trực tiếp từ nhà sản xuất. Thông tin hiện hành của SENECA RC190 có thể xem tại:

SENECA RC190 – Website chính thức của hãng

Kết luận

SENECA RC190 là giải pháp đo dòng AC linh hoạt dành cho dây dẫn, thanh cái và hệ thống có dòng lớn hoặc không gian lắp đặt khó tiếp cận. Output 333mV/kA, cấu tạo Rogowski không lõi từ, IP67 và nhiều kích thước vòng giúp RC190 phù hợp với các hệ thống giám sát tải và quản lý năng lượng công nghiệp.

Điểm quan trọng nhất khi chọn SENECA RC190 là phải xác định đồng thời dòng Full Scale + kích thước dây/thanh cái + thiết bị nhận tín hiệu. Nếu PLC cần 4-20mA, cấu hình RC190 + S201RC-LP thường là phương án gọn và dễ tích hợp nhất.
