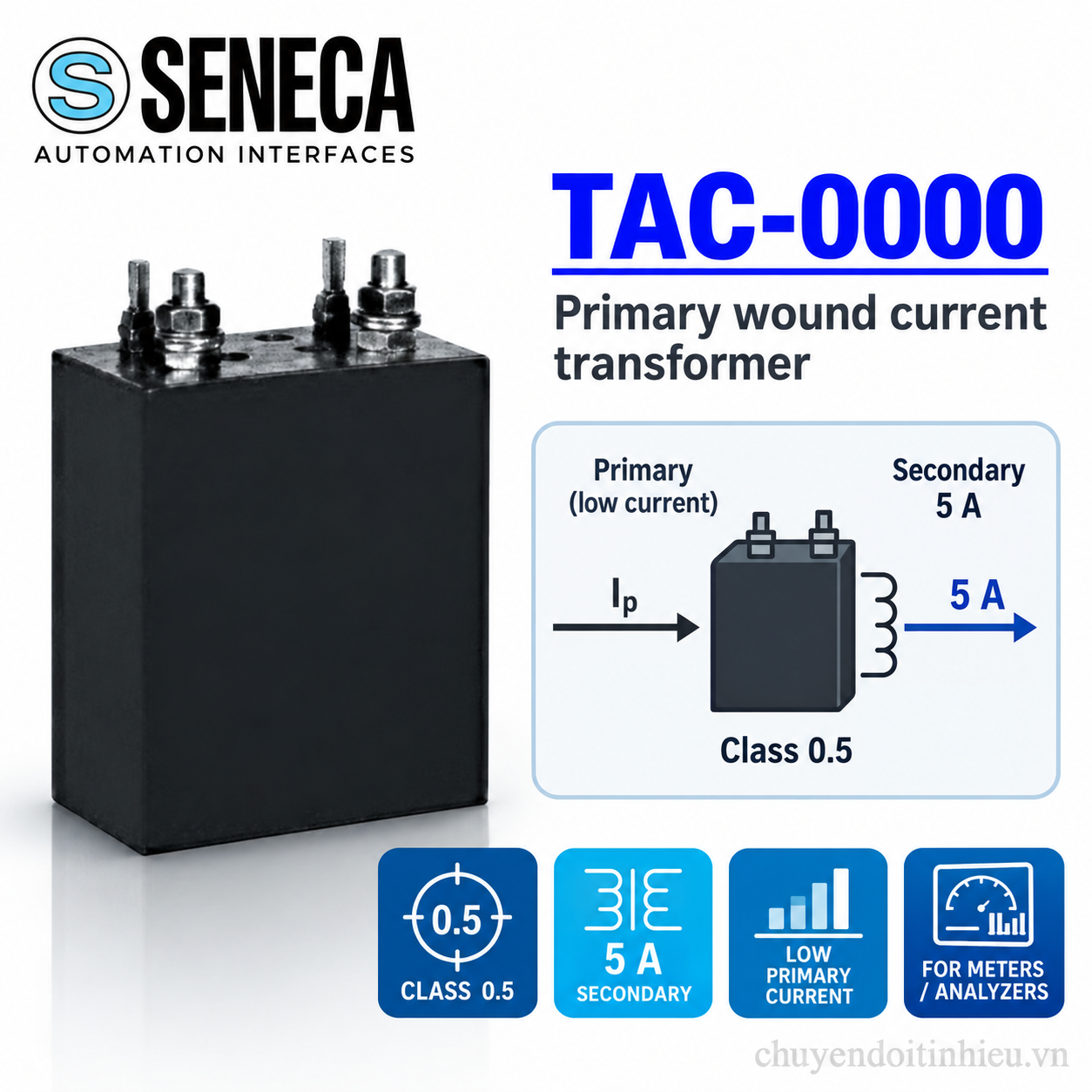

Biến dòng sơ cấp quấn Seneca TAC-0000 – Primary Wound CT

Seneca TAC-0000 là dòng biến dòng sơ cấp quấn – Primary Wound Current Transformer của Seneca, Italy, được thiết kế dành cho các mạch điện xoay chiều có dòng sơ cấp tương đối thấp. Thiết bị chuyển dòng điện 20A, 25A hoặc 30A ở phía sơ cấp thành dòng thứ cấp tiêu chuẩn 5A để kết nối với đồng hồ đo điện, power meter, bộ phân tích mạng điện hoặc bộ chuyển đổi tín hiệu.

Khác với biến dòng lõi mở TAA hoặc biến dòng xuyên thanh cái TAC Closed, Seneca TAC-0000 sử dụng cuộn sơ cấp tích hợp bên trong CT. Dòng điện cần đo được đấu qua các đầu cực phía sơ cấp của thiết bị thay vì chỉ luồn một dây dẫn xuyên qua cửa sổ biến dòng. Cấu trúc này đặc biệt phù hợp khi cần đo chính xác các dòng AC thấp như 20A, 25A hoặc 30A nhưng vẫn muốn chuẩn hóa tín hiệu về CT 5A.

Family Seneca TAC-0000 chỉ gồm ba tỷ số chính: 20/5A, 25/5A và 30/5A. Vì số lượng phiên bản ít và thông số gần như giống nhau, gom cả ba tùy chọn vào một trang sản phẩm giúp kỹ sư lựa chọn nhanh hơn và tránh tạo nhiều URL có nội dung trùng lặp.

Seneca TAC-0000 là gì?

Seneca TAC-0000 thuộc nhóm TA Series Current Transformer của Seneca. Nhà sản xuất chia family biến dòng TA thành ba cấu trúc chính gồm CT Openable, CT Primary Wound và CT Closed. TAC-0000 chính là phiên bản Primary Wound dành cho các giá trị dòng sơ cấp thấp.

Về nguyên lý, thiết bị vẫn là một current transformer AC. Cuộn sơ cấp mang dòng điện cần đo tạo ra từ thông biến thiên trong lõi từ; cuộn thứ cấp tạo ra dòng tỷ lệ theo tỷ số biến dòng đã thiết kế.

Ví dụ với model 20/5A, khi phía sơ cấp đạt 20A thì dòng thứ cấp danh định là 5A. Với model 30/5A, khi dòng sơ cấp đạt 30A thì đầu ra tương ứng 5A. Thiết bị phía sau chỉ cần nhận CT 5A và được cấu hình đúng tỷ số biến dòng để hiển thị lại giá trị dòng thực tế.

Nếu cần tìm hiểu tổng quan trước khi chọn CT, có thể tham khảo nhóm cảm biến dòng điện để phân biệt CT truyền thống, cảm biến Hall Effect và các phương pháp đo dòng khác.

3 phiên bản Seneca TAC-0000

Family Seneca TAC-0000 hiện có ba order code tương ứng với ba giá trị dòng sơ cấp. Dòng thứ cấp của tất cả phiên bản đều là 5A.

Như vậy việc chọn Seneca TAC-0000 khá đơn giản. Không cần xác định kích thước cửa sổ như TAA vì đây không phải biến dòng dạng xuyên cáp. Yếu tố quan trọng nhất là dòng điện cần đo và thiết bị nhận tín hiệu thứ cấp 5A.

Thông số kỹ thuật Seneca TAC-0000

Primary Wound CT khác biến dòng xuyên cáp như thế nào?

Điểm quan trọng nhất khi hiểu Seneca TAC-0000 là khái niệm “primary wound”. Với biến dòng xuyên cáp thông thường, dây dẫn công suất đi xuyên qua lõi CT và chính dây dẫn đó tạo thành một vòng sơ cấp.

Ở Primary Wound CT, nhà sản xuất đã bố trí cuộn sơ cấp bên trong thiết bị. Dòng tải được đấu vào cực sơ cấp của CT, đi qua cuộn sơ cấp rồi trở lại mạch. Nhờ nhiều vòng dây phía sơ cấp hơn so với CT xuyên thanh cái, thiết bị có thể tạo tỷ số 20/5A, 25/5A hoặc 30/5A mà vẫn duy trì khả năng đo phù hợp.

Khi nào nên dùng Seneca TAC-0000?

Seneca TAC-0000 phù hợp khi dòng tải AC tương đối thấp nhưng thiết bị đo phía sau sử dụng chuẩn CT 5A.

Đo dòng tải khoảng 20A

Với các tải AC có dòng danh định khoảng 20A, TAC-0205-00-0000 cho tỷ số 20/5A. Đây là lựa chọn trực tiếp nhất khi cần đưa tín hiệu về power meter hoặc bộ chuyển đổi nhận CT 5A.

Đo tải khoảng 25A

TAC-0255-00-0000 có tỷ số 25/5A, phù hợp khi dòng làm việc nằm gần 25A và cần tận dụng tốt dải đo của CT thay vì chọn một biến dòng 50/5A quá lớn.

Đo tải khoảng 30A

TAC-0305-00-0000 được thiết kế cho tỷ số 30/5A. Đây cũng là tỷ số cao nhất trong family Seneca TAC-0000.

Kết hợp với power meter hoặc network analyzer

Seneca định vị TA Series làm phụ kiện cho network analyzer, energy meter và electrical measurement converter. Do đó Seneca TAC-0000 phù hợp khi hệ thống đo điện đã chuẩn hóa input CT 5A nhưng dòng tải cần đo chỉ nằm trong khoảng 20–30A.

Cách chọn Seneca TAC-0000

Bước 1 – Xác định dòng làm việc thực tế

Không nên chỉ nhìn dòng định mức của CB. Cần xác định dòng vận hành thực tế và mức lớn nhất dự kiến của tải để chọn tỷ số Seneca TAC-0000 phù hợp.

Ví dụ tải thường chạy khoảng 18A và hiếm khi vượt 20A thì CT 20/5A có thể phù hợp hơn CT 30/5A. Ngược lại, nếu dòng vận hành thường xuyên gần 27–29A thì nên khảo sát phiên bản 30/5A.

Bước 2 – Xác định thiết bị nhận 5A

Tất cả phiên bản Seneca TAC-0000 đều có secondary 5A. Vì vậy đồng hồ điện hoặc bộ chuyển đổi phải có input tương thích với CT 5A.

Nếu muốn đưa dòng điện về PLC dưới dạng analog, có thể sử dụng Seneca Z201-H để chuyển dòng AC từ CT thành tín hiệu 4-20mA phù hợp với analog input.

Bước 3 – Kiểm tra burden

Seneca TAC-0000 có burden danh định 3VA. Tổng burden của mạch secondary bao gồm cả thiết bị nhận và tổn hao trên dây dẫn. Vì vậy chiều dài dây và tiết diện dây thứ cấp vẫn cần được tính đến khi thiết kế hệ thống đo.

Bước 4 – Kiểm tra vị trí lắp

TAC-0000 có kích thước khoảng 47 × 56 × 84 mm và lắp trên DIN rail. Trước khi bố trí tủ điện nên kiểm tra đủ không gian cho CT, terminal và bán kính uốn dây tại phía sơ cấp lẫn thứ cấp.

Seneca TAC-0000 kết nối PLC như thế nào?

Dòng 5A từ Seneca TAC-0000 không được nối trực tiếp vào input 4-20mA của PLC. Cần một bộ chuyển đổi trung gian nhận dòng AC từ CT.

Tải AC → TAC-0000 → 0…5A → Z201-H → 4-20mA → PLC

Trong cấu hình này, TAC-0000 thực hiện giảm dòng sơ cấp 20A, 25A hoặc 30A về mức tối đa 5A. Z201-H tiếp tục cách ly và chuyển tín hiệu thành 4-20mA để PLC đọc.

Nếu cần đo thêm điện áp, công suất, tần số, hệ số công suất hoặc điện năng, có thể đưa CT vào một network analyzer hoặc power meter tương thích thay vì chỉ sử dụng bộ chuyển đổi dòng đơn chức năng.

Seneca TAC-0000 có đo dòng DC được không?

Không. Seneca TAC-0000 là current transformer dùng cho dòng điện xoay chiều và nhà sản xuất quy định tần số hoạt động 40–60Hz.

Nếu cần đo dòng DC hoặc cả AC/DC thì nên chuyển sang cảm biến dòng Hall Effect. Các dòng như T201DCH có khả năng đo AC/DC và có những phiên bản cung cấp 0-10V hoặc Modbus trực tiếp, phù hợp hơn cho hệ thống PLC.

Seneca TAC-0000 khác Seneca TAA như thế nào?

Vì vậy hai nhóm không cạnh tranh trực tiếp. Seneca TAA phù hợp hơn với dòng lớn và yêu cầu lắp lõi mở, trong khi Seneca TAC-0000 giải quyết riêng nhóm dòng AC thấp 20–30A.

Seneca TAC-0000 khác CT Closed như thế nào?

Nhóm CT Closed của Seneca sử dụng cấu trúc xuyên cáp hoặc xuyên thanh cái. Đây là phương án phổ biến hơn khi dòng sơ cấp từ khoảng vài chục đến hàng trăm ampere và có thể luồn dây hoặc thanh cái qua CT khi lắp đặt.

Seneca TAC-0000 lại dành riêng cho dòng thấp 20A, 25A và 30A. Vì vậy nếu hệ thống cần CT 100/5A, 150/5A, 250/5A hoặc cao hơn thì không nên sử dụng TAC-0000; cần chuyển sang family CT Closed hoặc Openable thích hợp.

Ứng dụng của biến dòng Seneca TAC-0000

• Đo dòng AC trên các nhánh tải nhỏ 20–30A.
• Đưa dòng về network analyzer có input CT 5A.
• Kết nối energy meter sử dụng biến dòng ngoài.
• Đo dòng động cơ hoặc tải AC công suất nhỏ.
• Chuyển đổi dòng 20–30A về tín hiệu chuẩn 5A.
• Kết hợp bộ chuyển đổi 5A sang 4-20mA cho PLC.
• Hệ thống giám sát điện năng trong tủ điều khiển công nghiệp.

Lưu ý khi đấu Seneca TAC-0000

Do Seneca TAC-0000 nằm trực tiếp trong mạch đo dòng AC, việc lắp đặt phải được thực hiện đúng quy trình an toàn điện và bởi người có chuyên môn.

• Ngắt và cô lập nguồn trước khi đấu phía sơ cấp.
• Chọn đúng tỷ số 20/5A, 25/5A hoặc 30/5A.
• Đấu đúng cực tính primary và secondary theo sơ đồ của nhà sản xuất.
• Không để secondary CT hở mạch khi phía sơ cấp đang có dòng.
• Không vượt quá burden cho phép 3VA.
• Không sử dụng TAC-0000 để đo dòng DC.
• Đảm bảo dòng sơ cấp và điều kiện cách điện nằm trong giới hạn thiết bị.

Giá Seneca TAC-0000 bao nhiêu?

Giá Seneca TAC-0000 phụ thuộc tỷ số dòng, số lượng và thời điểm nhập hàng. Ba phiên bản 20/5A, 25/5A và 30/5A có mức giá khá gần nhau vì sử dụng chung cấu trúc cơ khí.

Có thể tham khảo khoảng 1.300.000 – 1.800.000 đồng/CT. Đây là khoảng giá dự kiến để tham khảo khi lập dự toán, không phải báo giá cố định. Giá thực tế cần được kiểm tra theo model và số lượng tại thời điểm đặt hàng.

Câu hỏi thường gặp về Seneca TAC-0000

Seneca TAC-0000 có những tỷ số nào?

Family hiện có ba tỷ số: 20/5A, 25/5A và 30/5A.

TAC-0000 có output 4-20mA không?

Không. Output của Seneca TAC-0000 là dòng AC 5A. Cần thêm bộ chuyển đổi nếu PLC yêu cầu 4-20mA.

Seneca TAC-0000 có cần nguồn 24VDC không?

Không. Bản thân biến dòng hoạt động theo nguyên lý cảm ứng điện từ và không cần nguồn cấp 24VDC. Thiết bị đo hoặc bộ chuyển đổi tín hiệu phía sau có thể cần nguồn riêng.

Đo dòng 25A nên chọn model nào?

Có thể chọn TAC-0255-00-0000 với tỷ số biến dòng 25/5A, Class 0.5 và burden 3VA.

Đo dòng 50A có dùng TAC-0000 được không?

Không nên. Family TAC-0000 chỉ có tỷ số tối đa 30/5A. Với dòng 50A trở lên nên chuyển sang CT Closed hoặc một dòng biến dòng khác có tỷ số phù hợp.

TAC-0000 có đo DC không?

Không. Đây là biến dòng AC 40–60Hz. Với DC cần dùng cảm biến Hall Effect hoặc công nghệ đo dòng DC tương ứng.

Tài liệu chính hãng Seneca TAC-0000

Thông số, order code và tài liệu mới nhất có thể kiểm tra trực tiếp trên website Seneca:

Seneca TAC-0000 – Primary Wound Current Transformer

Tư vấn chọn Seneca TAC-0000

Khi cần chọn Seneca TAC-0000, chỉ cần cung cấp dòng tải AC làm việc, dòng cực đại, thiết bị nhận tín hiệu 5A và số lượng CT cần sử dụng. Chuyendoitinhieu.vn sẽ đối chiếu giữa phiên bản 20/5A, 25/5A và 30/5A.

Ví dụ có thể gửi yêu cầu: “Cần CT 25/5A Class 0.5 để đưa vào power meter 5A”. Với thông tin này có thể xác định trực tiếp model TAC-0255-00-0000 và kiểm tra thêm burden của toàn mạch trước khi đặt hàng.
