Seneca T201DCH600-OPEN – Biến dòng AC/DC 600A lõi mở 0-10V

Seneca T201DCH600-OPEN là biến dòng AC/DC công nghiệp sử dụng công nghệ Hall Effect với thiết kế lõi mở, cho phép đo dòng điện lên đến 600 A mà không phải tháo dây dẫn hoặc thanh đồng ra khỏi hệ thống. Thiết bị hỗ trợ đo AC/DC TRMS, dòng DC hai chiều Bipolar và chuyển giá trị đo thành tín hiệu analog 0..10 V để đưa trực tiếp về PLC, bộ điều khiển hoặc hệ thống giám sát.

So với các biến dòng dạng vòng kín truyền thống, Seneca T201DCH600-OPEN đặc biệt thuận tiện cho những hệ thống đã vận hành hoặc các tủ điện có dây dẫn kích thước lớn. Người dùng chỉ cần mở lõi, đặt thiết bị bao quanh dây dẫn rồi khóa lại thay vì phải tháo đầu cáp công suất.

Ngoài ngõ ra 0..10 V, T201DCH600-OPEN còn tích hợp RS485/USB với Modbus RTU và một ngõ ra số PNP có thể cấu hình làm cảnh báo. Đây là điểm đáng chú ý khi cần vừa đo dòng liên tục vừa truyền dữ liệu hoặc tạo cảnh báo quá dòng trong một thiết bị nhỏ gọn.

Seneca T201DCH600-OPEN là gì?

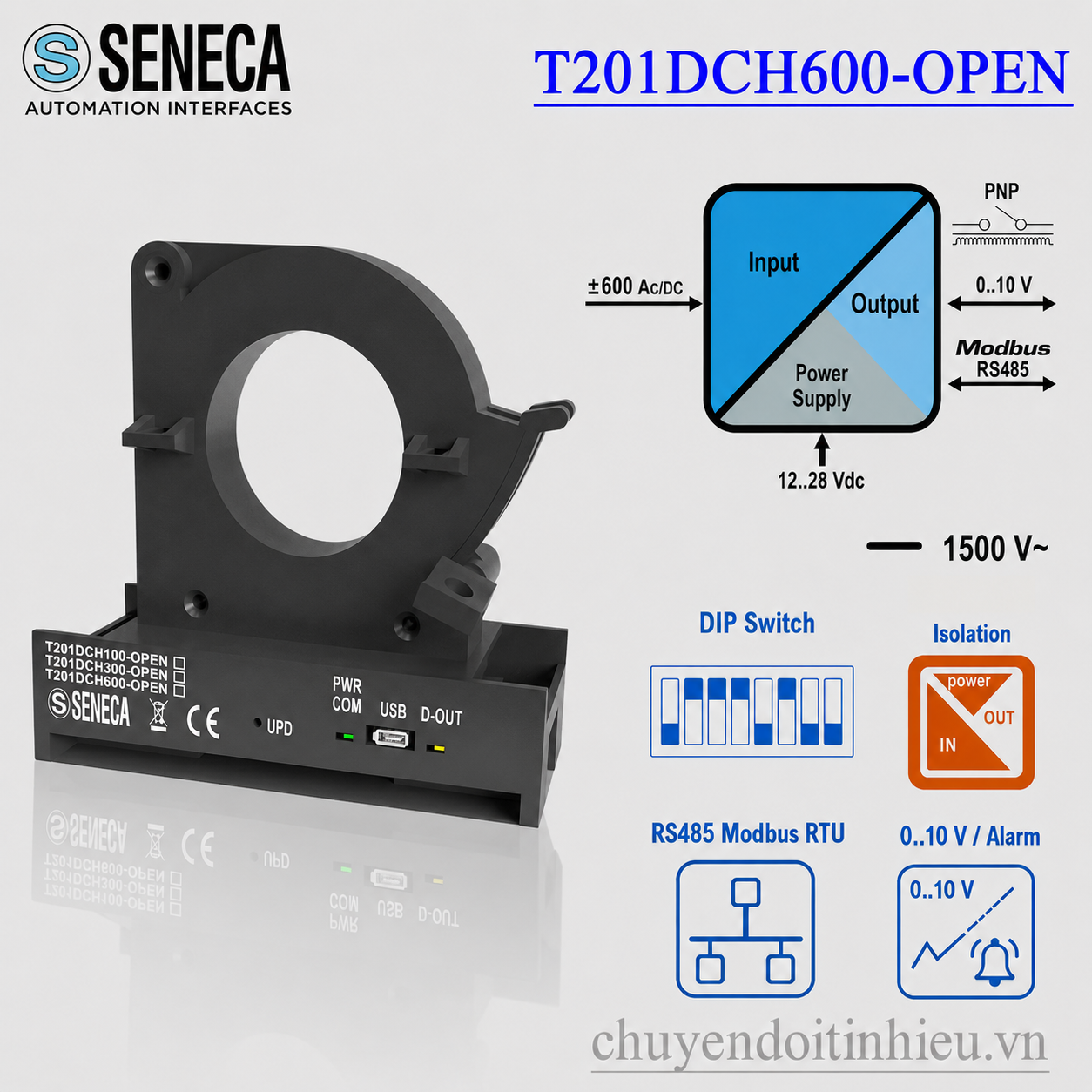

Seneca T201DCH600-OPEN thuộc dòng T201 của Seneca – Italy, được thiết kế để đo dòng điện trên dây dẫn mà không tiếp xúc trực tiếp với mạch điện chính. Phần lõi Hall Effect bao quanh dây dẫn và xác định từ trường sinh ra bởi dòng điện đi qua dây.

Nhờ nguyên lý Hall Effect, thiết bị không chỉ đo được dòng AC giống biến dòng CT thông thường mà còn đo được dòng DC. Đây là yếu tố quan trọng trong các hệ thống pin, bộ sạc, UPS, nguồn DC công suất lớn, điện mặt trời hoặc những ứng dụng có dòng điện hai chiều.

Phiên bản 600 A là model có dải đo lớn nhất trong nhóm T201DCH-OPEN gồm 100 A, 300 A và 600 A. Nếu hệ thống chỉ có dòng nhỏ hơn, người dùng có thể tham khảo Seneca T201DCH100-OPEN hoặc Seneca T201DCH300-OPEN để chọn dải đo sát hơn với dòng thực tế.

Đặc điểm nổi bật của Seneca T201DCH600-OPEN

Lõi mở giúp lắp đặt mà không cần tháo dây điện

Ưu điểm dễ nhận thấy nhất của Seneca T201DCH600-OPEN là kết cấu open core. Lõi cảm biến có thể mở ra để lắp trực tiếp quanh dây dẫn hiện hữu. Đây là lựa chọn phù hợp khi retrofit hệ thống đo dòng cho tủ điện đang vận hành hoặc khi dây công suất có tiết diện lớn, khó tháo khỏi terminal.

Lỗ xuyên của T201DCH600-OPEN có đường kính 35 mm, hỗ trợ dây dẫn có đường kính tới khoảng 33 mm và tiết diện tối đa 300 mm². Thiết bị cũng có thể sử dụng với thanh đồng phù hợp với giới hạn kích thước do nhà sản xuất quy định.

Đo dòng AC và DC đến 600 A

Khác với CT thông thường chủ yếu dùng cho dòng AC, Seneca T201DCH600-OPEN có thể làm việc với cả AC và DC. Trong chế độ AC/DC TRMS, thiết bị hỗ trợ các thang đo 150 A, 300 A và 600 A.

Khả năng TRMS đặc biệt hữu ích khi dạng sóng dòng điện không hoàn toàn hình sin, chẳng hạn tải dùng bộ nguồn switching, chỉnh lưu, biến đổi công suất hoặc các hệ thống điện tử công suất. Giá trị TRMS phản ánh hiệu dụng của dòng điện tốt hơn so với phương pháp đo giá trị trung bình đơn giản.

Đo dòng DC Bipolar

T201DCH600-OPEN còn hỗ trợ chế độ DC Bipolar. Chế độ này cho phép xác định cả độ lớn và chiều của dòng điện, phù hợp với hệ thống pin hoặc nguồn DC có quá trình nạp và xả.

Ví dụ, trong hệ thống battery storage, cùng một dây dẫn có thể xuất hiện dòng theo hai chiều tùy thời điểm pin đang nạp hay cấp điện cho tải. Seneca T201DCH600-OPEN có thể cung cấp dữ liệu cần thiết để hệ thống điều khiển phân biệt hai trạng thái này.

Ngõ ra analog 0..10 V

Tín hiệu analog chính của Seneca T201DCH600-OPEN là 0..10 V. Tín hiệu này có thể kết nối trực tiếp vào analog input của PLC, bộ điều khiển, bộ ghi dữ liệu hoặc thiết bị hiển thị hỗ trợ ngõ vào điện áp.

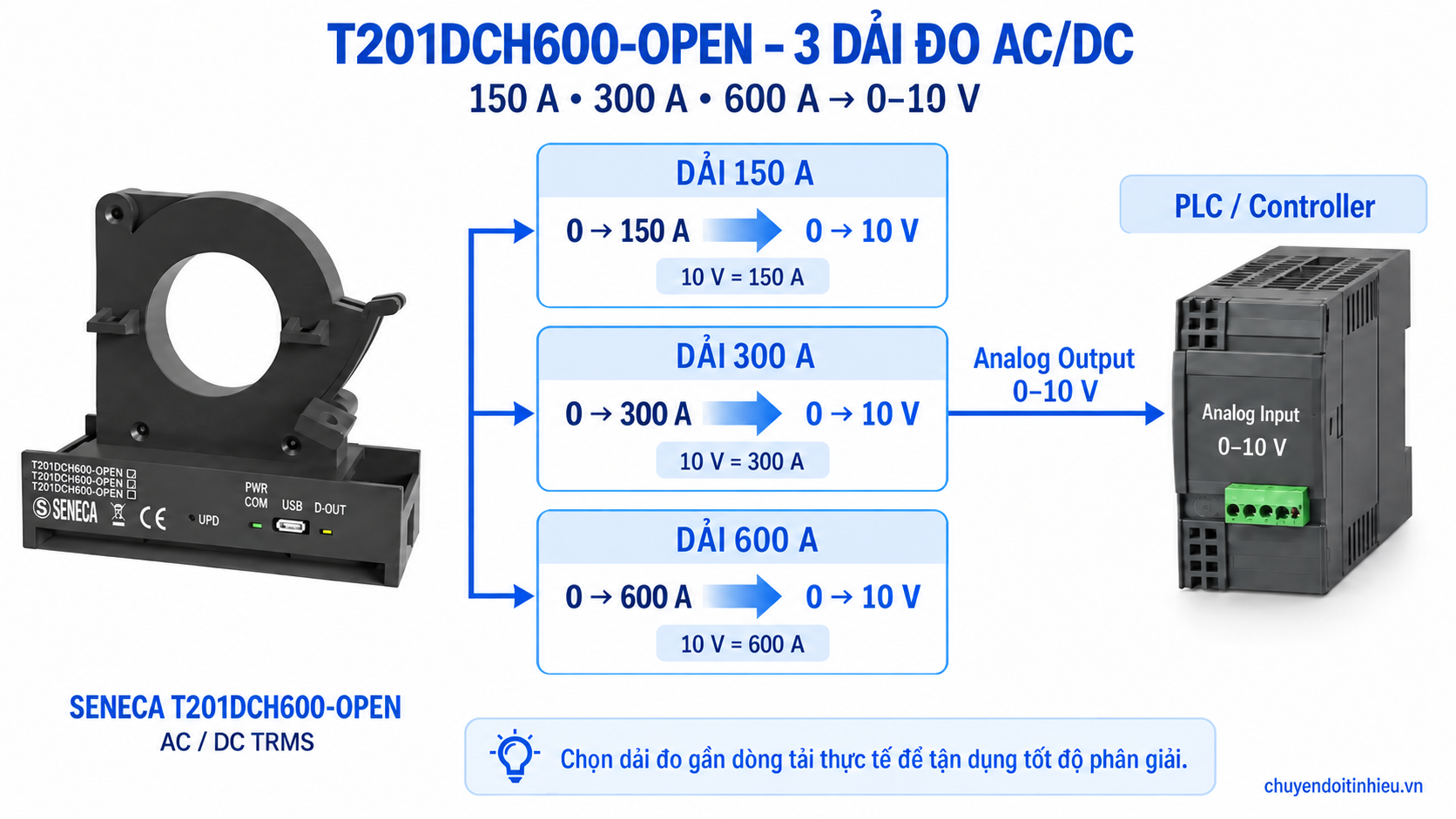

Độ phân giải ngõ ra đạt 13 bit tương đương khoảng 10.000 điểm. Với thang 600 A, PLC có thể scale tín hiệu 0..10 V tương ứng với 0..600 A trong chế độ TRMS.

RS485 và Modbus RTU tích hợp

Ngoài tín hiệu analog, Seneca T201DCH600-OPEN còn tích hợp cổng RS485 với giao thức Modbus RTU Slave. Tốc độ truyền được hỗ trợ từ 1.200 đến 115.200 bps.

Nhờ đó, giá trị dòng điện có thể được truyền trực tiếp về PLC, gateway hoặc hệ thống giám sát thông qua mạng RS485 mà không nhất thiết phải sử dụng analog input. Cổng USB hỗ trợ việc cấu hình và trao đổi dữ liệu với thiết bị.

Ngõ ra cảnh báo PNP

Một điểm đáng chú ý khác là ngõ ra số active PNP với dòng tải tối đa 50 mA. Ngõ ra này có thể được cấu hình cho chức năng alarm thay cho ngõ analog trong cấu hình phù hợp.

Tính năng này giúp T201DCH600-OPEN vừa đóng vai trò cảm biến đo dòng vừa hỗ trợ phát tín hiệu cảnh báo khi dòng vượt ngưỡng được thiết lập.

Thông số kỹ thuật Seneca T201DCH600-OPEN

Cách sử dụng ngõ ra 0-10V của T201DCH600-OPEN

Trong chế độ đo TRMS, người dùng có thể chọn dải đo phù hợp với dòng điện thực tế. Ví dụ khi Seneca T201DCH600-OPEN được cấu hình 0..600 A thì tín hiệu 0..10 V có thể được scale tương ứng từ 0..600 A trong PLC.

Việc chọn dải 150 A hoặc 300 A thay vì luôn sử dụng 600 A giúp tận dụng tốt hơn toàn bộ thang đo analog khi dòng thực tế thấp. Vì vậy không nên chọn dải lớn nhất chỉ vì thiết bị hỗ trợ đến 600 A.

Đấu nối Seneca T201DCH600-OPEN với PLC

Bước 1: Lắp cảm biến quanh dây dẫn

Mở lõi của T201DCH600-OPEN, đặt dây dẫn cần đo vào giữa lỗ cảm biến rồi khóa phần lõi lại hoàn toàn. Chỉ luồn dây của pha hoặc cực cần đo qua cảm biến. Không đưa đồng thời dây đi và dây về qua cùng một lõi vì từ trường có thể triệt tiêu nhau.

Bước 2: Kiểm tra chiều dòng điện

Chiều dòng dương được xác định theo hướng do Seneca chỉ dẫn trên thân thiết bị. Điều này đặc biệt quan trọng khi Seneca T201DCH600-OPEN được sử dụng ở chế độ DC Bipolar để nhận biết chiều nạp và xả.

Bước 3: Cấp nguồn 12..28 VDC

T201DCH600-OPEN cần nguồn DC ngoài 12..28 VDC. Trong tủ điều khiển, nguồn 24 VDC công nghiệp thường là lựa chọn thuận tiện nhất.

Bước 4: Đưa 0-10V về PLC

Kết nối Vout và GND của T201DCH600-OPEN đến analog input 0..10 V của PLC. Sau đó scale giá trị điện áp tương ứng với dải dòng đã cấu hình trên thiết bị.

Bước 5: Sử dụng RS485 khi cần truyền số

Nếu hệ thống sử dụng Modbus RTU, kết nối A/B của RS485 đến PLC hoặc gateway. Đây là phương án hữu ích khi muốn giảm số lượng analog input hoặc cần đọc trực tiếp dữ liệu số.

T201DCH600-OPEN phù hợp với những ứng dụng nào?

Đo dòng hệ thống pin và bộ sạc

Khả năng đo DC Bipolar giúp Seneca T201DCH600-OPEN phù hợp với battery bank, bộ sạc công suất lớn và hệ thống lưu trữ năng lượng. Hệ thống điều khiển có thể theo dõi dòng nạp cũng như dòng xả trên cùng một dây dẫn.

Giám sát hệ thống điện mặt trời

Ở các hệ thống solar DC có dòng lớn, T201DCH600-OPEN có thể giám sát dòng trên đường DC hoặc tại những nhánh phù hợp trước khi đưa dữ liệu về PLC, gateway hoặc datalogger.

Nguồn DC và rectifier công suất lớn

Các bộ chỉnh lưu, nguồn DC công nghiệp, hệ thống mạ điện hoặc thiết bị sử dụng bus DC có thể phát sinh dòng hàng trăm ampere. Thiết kế lõi mở giúp Seneca T201DCH600-OPEN dễ lắp thêm vào hệ thống hiện hữu.

Giám sát tải AC công suất lớn

Với khả năng AC TRMS, T201DCH600-OPEN còn dùng được cho động cơ, máy móc và tải AC có dòng lên đến 600 A. Giá trị dòng có thể đưa về PLC để theo dõi tải, phát hiện quá tải hoặc phục vụ bảo trì.

So sánh T201DCH100-OPEN, T201DCH300-OPEN và T201DCH600-OPEN

Ba phiên bản đều sử dụng cấu trúc lõi mở, ngõ ra 0..10 V, RS485/USB và Modbus RTU. Vì vậy tiêu chí chính khi lựa chọn là dòng điện tối đa thực tế. Không nên sử dụng T201DCH600-OPEN cho tải chỉ vài chục ampere nếu model 100 A có thể cung cấp độ phân giải sử dụng tốt hơn.

T201DCH600-OPEN hay biến dòng 4-20mA?

Nếu PLC có sẵn analog input 0..10 V hoặc hệ thống sử dụng Modbus RTU thì Seneca T201DCH600-OPEN là lựa chọn rất đáng cân nhắc. Thiết bị vừa cung cấp analog voltage vừa hỗ trợ truyền thông số.

Ngược lại, với tín hiệu phải truyền xa trong nhà máy hoặc PLC chỉ hỗ trợ 4..20 mA, có thể cân nhắc các biến dòng dùng ngõ ra dòng. Ví dụ Seneca T201DCH300-LP sử dụng tín hiệu 4..20 mA và phù hợp với những ứng dụng trong giới hạn dòng của model này.

Bạn cũng có thể xem toàn bộ nhóm biến dòng và cảm biến dòng điện để đối chiếu các phương án đo AC, DC, 4-20mA, 0-10V và Modbus.

Cách chọn Seneca T201DCH600-OPEN đúng ứng dụng

Giá Seneca T201DCH600-OPEN

Giá Seneca T201DCH600-OPEN tại Việt Nam có thể tham khảo trong khoảng 5.000.000 – 6.500.000 đồng. Mức giá thực tế thay đổi theo tỷ giá EUR, số lượng đặt hàng, thời điểm nhập khẩu và chính sách của từng lô hàng.

Đối với dự án có nhiều điểm đo, nên gửi số lượng cùng thông tin dòng điện và loại dây dẫn để kiểm tra chính xác model trước khi đặt hàng. Việc chọn đúng phiên bản 100 A, 300 A hoặc 600 A có thể tối ưu cả chi phí lẫn dải đo.

Câu hỏi thường gặp về Seneca T201DCH600-OPEN

T201DCH600-OPEN có đo được dòng DC không?

Có. Thiết bị sử dụng Hall Effect nên đo được cả AC và DC, đồng thời hỗ trợ DC Bipolar để nhận biết chiều dòng.

T201DCH600-OPEN có phải CT 600/5A không?

Không. Đây là current transducer điện tử sử dụng Hall Effect. Ngõ ra chính là 0..10 V và thiết bị còn có RS485/Modbus, không phải CT truyền thống có secondary 5 A.

Có cần cắt dây để lắp T201DCH600-OPEN không?

Không. Thiết kế lõi mở cho phép mở cảm biến, đặt quanh dây dẫn rồi đóng lõi lại.

Có thể đo dây 600A đường kính lớn không?

Cần kiểm tra kích thước thực tế. Lỗ xuyên của Seneca T201DCH600-OPEN là 35 mm và Seneca công bố cáp tối đa khoảng Ø33 mm hoặc tiết diện 300 mm².

PLC không có input 0-10V thì làm sao?

Có thể sử dụng RS485 Modbus RTU nếu PLC hỗ trợ hoặc lựa chọn một biến dòng có ngõ ra 4-20mA phù hợp với hệ thống.

Tài liệu Seneca T201DCH600-OPEN

Thông số và tài liệu kỹ thuật mới nhất có thể tham khảo trực tiếp tại trang chính thức Seneca T201DCH600-OPEN.
