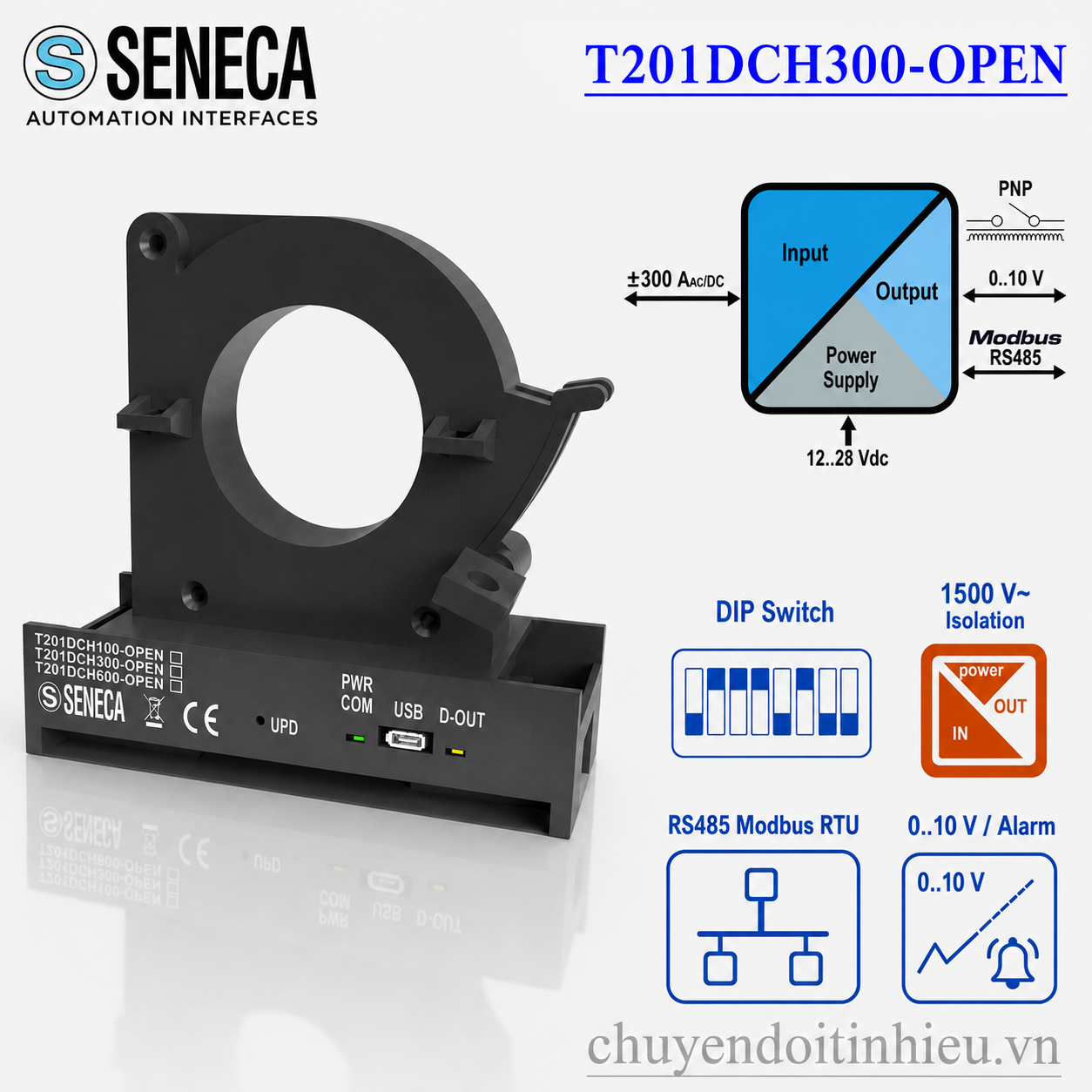

Seneca T201DCH300-OPEN – Biến dòng AC/DC 300A lõi mở 0-10V

Seneca T201DCH300-OPEN là biến dòng AC/DC 300A dạng lõi mở sử dụng công nghệ Hall Effect, được thiết kế để đo trực tiếp dòng điện xoay chiều, dòng điện một chiều và dòng DC hai chiều. Thiết bị hỗ trợ các dải 75A, 150A và 300A, đồng thời chuyển đổi giá trị đo thành tín hiệu analog 0-10V để kết nối trực tiếp với PLC, bộ điều khiển hoặc hệ thống thu thập dữ liệu.

Khác với biến dòng dạng vòng kín phải luồn dây qua lõi ngay từ khi thi công, Seneca T201DCH300-OPEN sử dụng cấu trúc lõi có thể mở. Kỹ thuật viên có thể mở cảm biến, đặt quanh dây dẫn hiện hữu rồi đóng lại mà không phải tháo đầu cáp công suất. Đây là lợi thế lớn khi cải tạo tủ điện, bổ sung giám sát dòng cho hệ thống đang vận hành hoặc dây dẫn có tiết diện lớn.

T201DCH300-OPEN còn tích hợp RS485/USB với giao thức Modbus RTU, cấu hình bằng DIP Switch hoặc phần mềm EASY SETUP, hỗ trợ ngõ ra alarm PNP và đo TRMS. Vì vậy thiết bị phù hợp với nhiều ứng dụng như giám sát battery, bộ sạc, năng lượng mặt trời, nguồn DC, động cơ và các tải AC/DC công nghiệp.

Seneca T201DCH300-OPEN là gì?

Seneca T201DCH300-OPEN thuộc dòng T201 của Seneca, chuyên dùng cho đo và chuyển đổi dòng điện trong hệ thống công nghiệp. Thiết bị hoạt động dựa trên hiệu ứng Hall nên có thể đo dòng mà không cần mắc nối tiếp cảm biến vào mạch công suất như điện trở shunt.

Dây dẫn cần đo chỉ đi qua vùng lõi từ của cảm biến. Từ trường sinh ra theo dòng điện được phần tử Hall ghi nhận và xử lý thành giá trị tương ứng. Phương pháp này cho phép thiết bị duy trì cách ly điện giữa mạch công suất và hệ thống đo.

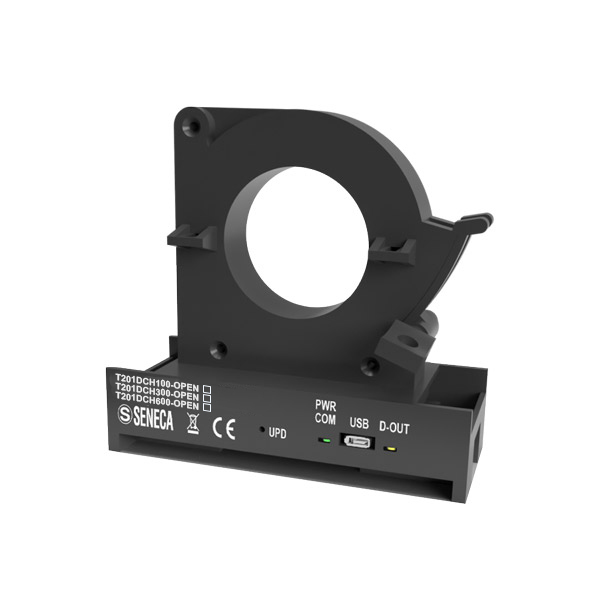

Với T201DCH300-OPEN, Seneca mở rộng thêm ưu điểm bằng thiết kế lõi mở. Đường kính lỗ xuyên khoảng 35mm và hãng công bố khả năng sử dụng với cáp có đường kính tới khoảng 33mm. Vì vậy sản phẩm phù hợp cho nhiều tuyến cáp công suất có kích thước lớn hơn các model T201 dạng lỗ xuyên nhỏ.

Tham khảo thêm nhóm biến dòng và cảm biến dòng điện để so sánh các dải đo, loại tín hiệu và công nghệ khác nhau.

Điểm nổi bật của Seneca T201DCH300-OPEN

1. Lõi mở giúp lắp đặt mà không cần tháo dây công suất

Ưu điểm dễ nhận thấy nhất của Seneca T201DCH300-OPEN chính là phần lõi có thể mở. Trong các hệ thống đã hoàn thiện, việc tháo một đầu cáp 300A để luồn qua cảm biến có thể tốn nhiều công sức và yêu cầu dừng máy.

Với cấu trúc open-core, kỹ thuật viên có thể mở cảm biến rồi kẹp quanh dây dẫn. Giải pháp này đặc biệt hữu ích cho retrofit, bổ sung hệ thống giám sát năng lượng hoặc nâng cấp một tủ điện đang hoạt động.

2. Đo được cả dòng AC và DC

CT truyền thống dựa trên cảm ứng điện từ chủ yếu thích hợp với dòng AC. Trong khi đó, công nghệ Hall Effect trên Seneca T201DCH300-OPEN cho phép đo cả AC và DC.

Thiết bị hỗ trợ 0..75A, 0..150A và 0..300A ở chế độ AC/DC TRMS. Với dòng DC cần xác định cả chiều dòng, thiết bị còn hỗ trợ ±150A và ±300A ở chế độ DC Bipolar.

Khả năng này rất hữu ích trong battery storage, UPS, bộ sạc ắc quy, hệ thống điện mặt trời hoặc các mạch DC có dòng sạc và xả theo hai chiều.

3. Đo TRMS cho tải có dạng sóng không hoàn toàn hình sin

Seneca T201DCH300-OPEN hỗ trợ phép đo True RMS. Đây là điểm đáng chú ý khi dòng điện thực tế bị méo dạng bởi bộ nguồn switching, bộ chỉnh lưu, tải điện tử hoặc thiết bị công suất.

Thay vì chỉ phù hợp với một dạng sóng lý tưởng, TRMS giúp thiết bị phản ánh giá trị hiệu dụng của dòng điện tốt hơn trong nhiều ứng dụng công nghiệp thực tế.

4. Output 0-10V đưa trực tiếp về PLC

Tín hiệu analog chính của Seneca T201DCH300-OPEN là 0..10V với độ phân giải 13 bit, tương đương 10.000 điểm theo công bố của Seneca. PLC có analog input điện áp có thể đọc trực tiếp tín hiệu này mà không cần thêm một bộ chuyển đổi tín hiệu trung gian.

Ví dụ khi cấu hình thang đo 0..300A:

• 0A tương ứng khoảng 0V.
• 75A tương ứng khoảng 2,5V.
• 150A tương ứng khoảng 5V.
• 225A tương ứng khoảng 7,5V.
• 300A tương ứng khoảng 10V.

PLC chỉ cần scale dải 0-10V thành 0-300A để hiển thị giá trị dòng điện thực tế.

5. Có RS485 Modbus RTU và USB

Ngoài tín hiệu analog, T201DCH300-OPEN còn được Seneca trang bị RS485 và USB. Giao thức truyền thông là Modbus RTU Slave với tốc độ từ 1.200 đến 115.200 bps.

RS485 phù hợp khi muốn thu thập dữ liệu dạng số hoặc tích hợp thiết bị vào hệ thống có PLC, controller hay gateway Modbus. USB thuận tiện hơn cho quá trình cấu hình và commissioning tại hiện trường.

Thông số kỹ thuật Seneca T201DCH300-OPEN

Seneca T201DCH300-OPEN đo dòng 300A như thế nào?

Ở chế độ phổ biến nhất, người dùng chọn dải 0..300A và luồn một dây dẫn qua lõi của Seneca T201DCH300-OPEN. Không luồn đồng thời cả dây đi và dây về của cùng một mạch qua cảm biến vì từ trường của hai dòng ngược chiều có thể triệt tiêu lẫn nhau.

Chiều dòng dương được Seneca quy định theo hướng dòng đi vào phía có nhãn thiết bị. Yếu tố này đặc biệt quan trọng khi sử dụng chế độ DC Bipolar để xác định dòng sạc hay dòng xả.

Với hệ thống 3 pha, thông thường cần một cảm biến cho từng pha nếu muốn giám sát riêng dòng của L1, L2 và L3. Một T201DCH300-OPEN chỉ có một kênh đo.

Hướng dẫn đấu Seneca T201DCH300-OPEN với PLC

Bước 1: Kẹp cảm biến vào dây cần đo

Mở phần lõi của Seneca T201DCH300-OPEN, đặt dây dẫn vào giữa lỗ xuyên rồi đóng lõi chắc chắn. Vị trí lắp nên tránh các nguồn từ trường mạnh hoặc bố trí nhiều dây dòng lớn quá sát cảm biến nếu không cần thiết.

Bước 2: Cấp nguồn 12-28VDC

Cấp nguồn DC đúng cực cho thiết bị. Nguồn 24VDC tiêu chuẩn trong tủ điện là lựa chọn thuận tiện cho hầu hết ứng dụng công nghiệp.

Bước 3: Đưa 0-10V vào Analog Input của PLC

Kết nối output 0-10V của T201DCH300-OPEN với ngõ vào điện áp của PLC. Phần 0V của nguồn và analog reference cần được đấu theo đúng sơ đồ của PLC và hướng dẫn lắp đặt Seneca.

Không nên đưa trực tiếp 0-10V vào một analog input chỉ hỗ trợ 4-20mA. Nếu hệ thống hiện hữu chỉ nhận dòng 4-20mA thì có thể chọn model khác phù hợp hơn.

Bước 4: Scale tín hiệu trong PLC

Ví dụ T201DCH300-OPEN được cài ở dải 0-300A:

Ứng dụng của Seneca T201DCH300-OPEN

Giám sát dòng battery và hệ thống lưu trữ năng lượng

Battery là một trong những ứng dụng phù hợp với Seneca T201DCH300-OPEN vì dòng điện là DC và có thể đảo chiều giữa trạng thái sạc và xả. Chế độ DC Bipolar giúp hệ thống nhận biết không chỉ độ lớn mà còn chiều dòng điện.

Hệ thống điện mặt trời

Trong hệ thống solar, thiết bị có thể giám sát dòng DC tại các nhánh phù hợp, bộ sạc, battery storage hoặc những mạch công suất nằm trong giới hạn đo của cảm biến.

Bộ nguồn và bộ sạc công nghiệp

Các bộ nguồn DC công suất lớn thường cần giám sát dòng để phát hiện quá tải, theo dõi tình trạng thiết bị hoặc lưu dữ liệu vận hành. Output 0-10V và Modbus giúp T201DCH300-OPEN dễ tích hợp vào hệ thống điều khiển.

Đo tải AC đến 300A

Ngoài DC, Seneca T201DCH300-OPEN có thể đo AC TRMS nên cũng phù hợp với động cơ, tải công nghiệp hoặc các mạch AC có dòng trong phạm vi 300A.

Để tìm hiểu sâu hơn về lựa chọn công nghệ ở dải này, có thể xem bài biến dòng 300A.

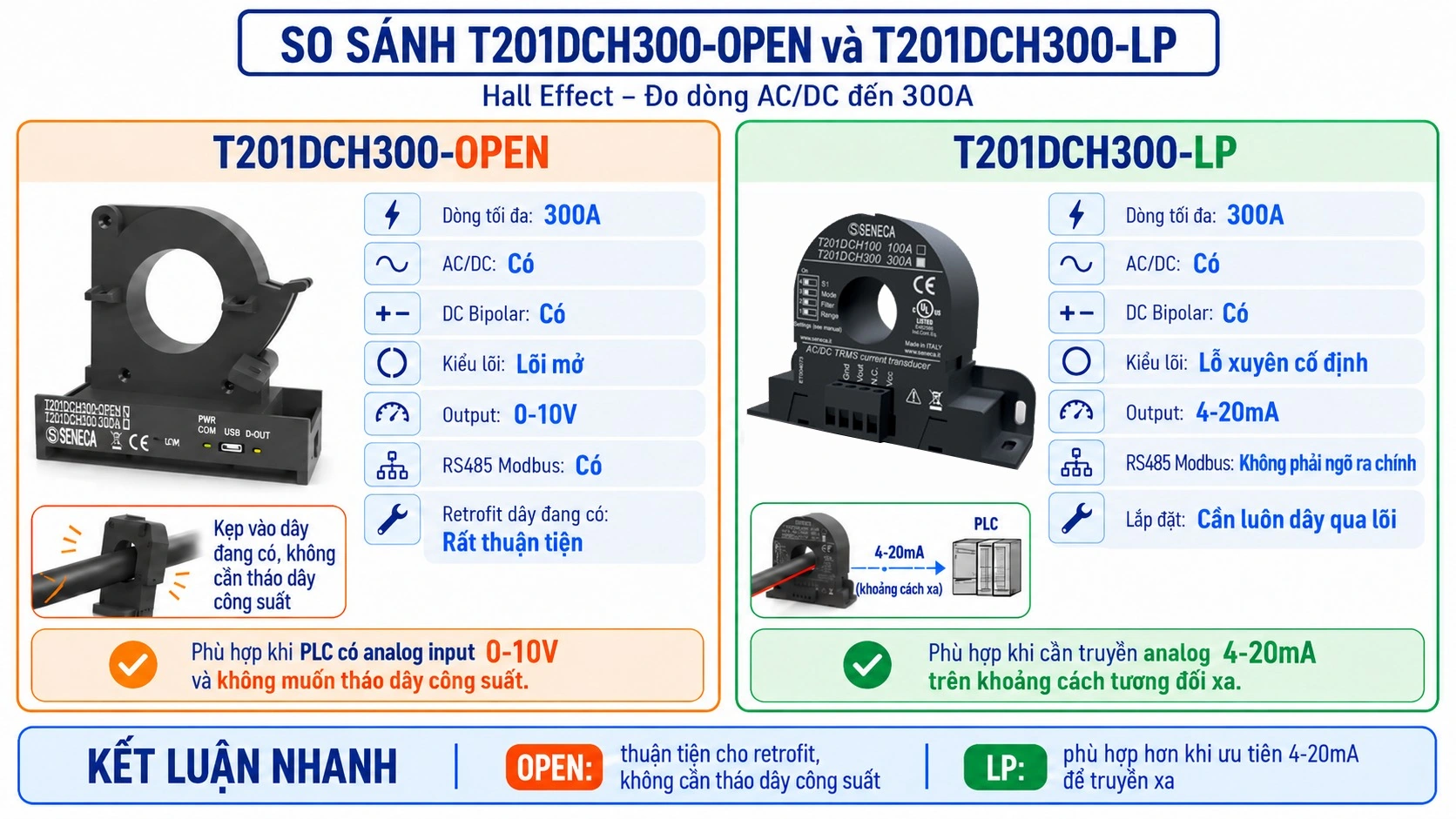

So sánh T201DCH300-OPEN và T201DCH300-LP

Hai model đều dùng Hall Effect và đều có khả năng đo AC/DC đến 300A, nhưng hướng ứng dụng khác nhau.

Nếu PLC có analog input 0-10V và yêu cầu quan trọng là không tháo dây công suất, Seneca T201DCH300-OPEN thường thuận tiện hơn. Nếu hệ thống cần truyền analog 4-20mA trên khoảng cách tương đối xa thì Seneca T201DCH300-LP đáng cân nhắc hơn.

Khi nào nên chọn T201DCH300-OPEN?

Giá Seneca T201DCH300-OPEN

Giá Seneca T201DCH300-OPEN có thể thay đổi theo tỷ giá, số lượng đặt hàng, thời điểm nhập hàng, CO/CQ và các yêu cầu thương mại đi kèm. Tại thời điểm kiểm tra tháng 09/2026, Seneca niêm yết sản phẩm từ khoảng 134 EUR tại thị trường hãng.

Tại Việt Nam, có thể dự trù khoảng 4–6 triệu đồng cho một thiết bị trước khi chốt báo giá thực tế. Đây là khoảng giá tham khảo để lập dự toán, không phải giá bán cố định.

Với đơn hàng nhiều thiết bị hoặc dự án cần đồng bộ nhiều dải dòng, nên gửi số lượng và yêu cầu kỹ thuật cho Chuyendoitinhieu.vn để kiểm tra giá và thời gian giao hàng tại thời điểm đặt.

FAQ về Seneca T201DCH300-OPEN

T201DCH300-OPEN có đo được dòng DC không?

Có. Thiết bị đo được AC/DC TRMS và còn hỗ trợ DC Bipolar ±150A hoặc ±300A. Đây là một trong những khác biệt quan trọng so với CT AC truyền thống.

Seneca T201DCH300-OPEN có phải tháo dây khi lắp không?

Thông thường không cần tháo đầu dây. Lõi của thiết bị có thể mở để đặt trực tiếp quanh dây dẫn hiện hữu, sau đó đóng lại. Đây chính là lợi thế của phiên bản OPEN.

T201DCH300-OPEN có xuất 4-20mA không?

Không phải tín hiệu analog tiêu chuẩn của model này. Seneca T201DCH300-OPEN sử dụng output analog 0-10V. Nếu cần 4-20mA, có thể xem xét T201DCH300-LP.

Có kết nối được PLC Siemens, Mitsubishi, Omron hay Delta không?

Có nếu PLC có analog input 0-10V phù hợp hoặc hỗ trợ truyền thông Modbus RTU qua RS485. Cần kiểm tra đúng loại module analog và sơ đồ chân trước khi đấu nối.

T201DCH300-OPEN có đo được dòng sạc và xả battery không?

Có. Chế độ DC Bipolar cho phép đo dòng theo hai chiều, phù hợp để phân biệt trạng thái sạc và xả. Cần lắp đúng chiều dòng theo ký hiệu trên thân cảm biến.

Một T201DCH300-OPEN đo được cả 3 pha không?

Không. Một thiết bị có một kênh đo. Nếu cần đo riêng dòng của ba pha thì thông thường cần ba cảm biến hoặc lựa chọn một thiết bị đo điện đa pha chuyên dụng.

Mua Seneca T201DCH300-OPEN chính hãng

Seneca T201DCH300-OPEN phù hợp khi cần một biến dòng 300A vừa đo AC/DC, vừa có cấu trúc lõi mở và xuất trực tiếp 0-10V. Khả năng RS485 Modbus RTU, DC Bipolar và TRMS giúp model này đáp ứng tốt từ giám sát tải công nghiệp đến battery, UPS, bộ sạc và hệ thống năng lượng tái tạo.

Khi chọn thiết bị, nên cung cấp ít nhất: dòng tối đa cần đo, AC hay DC, có cần xác định chiều dòng hay không, đường kính dây dẫn, PLC nhận 0-10V hay 4-20mA và có yêu cầu RS485 hay không. Các thông tin này giúp tránh chọn nhầm giữa bản OPEN, LP hoặc MU trong cùng dòng Seneca T201.

Xem thêm Seneca T201 cho dòng AC nhỏ hoặc truy cập danh mục biến dòng để lựa chọn model theo dải dòng và tín hiệu đầu ra.

Thông số kỹ thuật chính thức có thể đối chiếu tại trang Seneca T201DCH300-OPEN của hãng.
