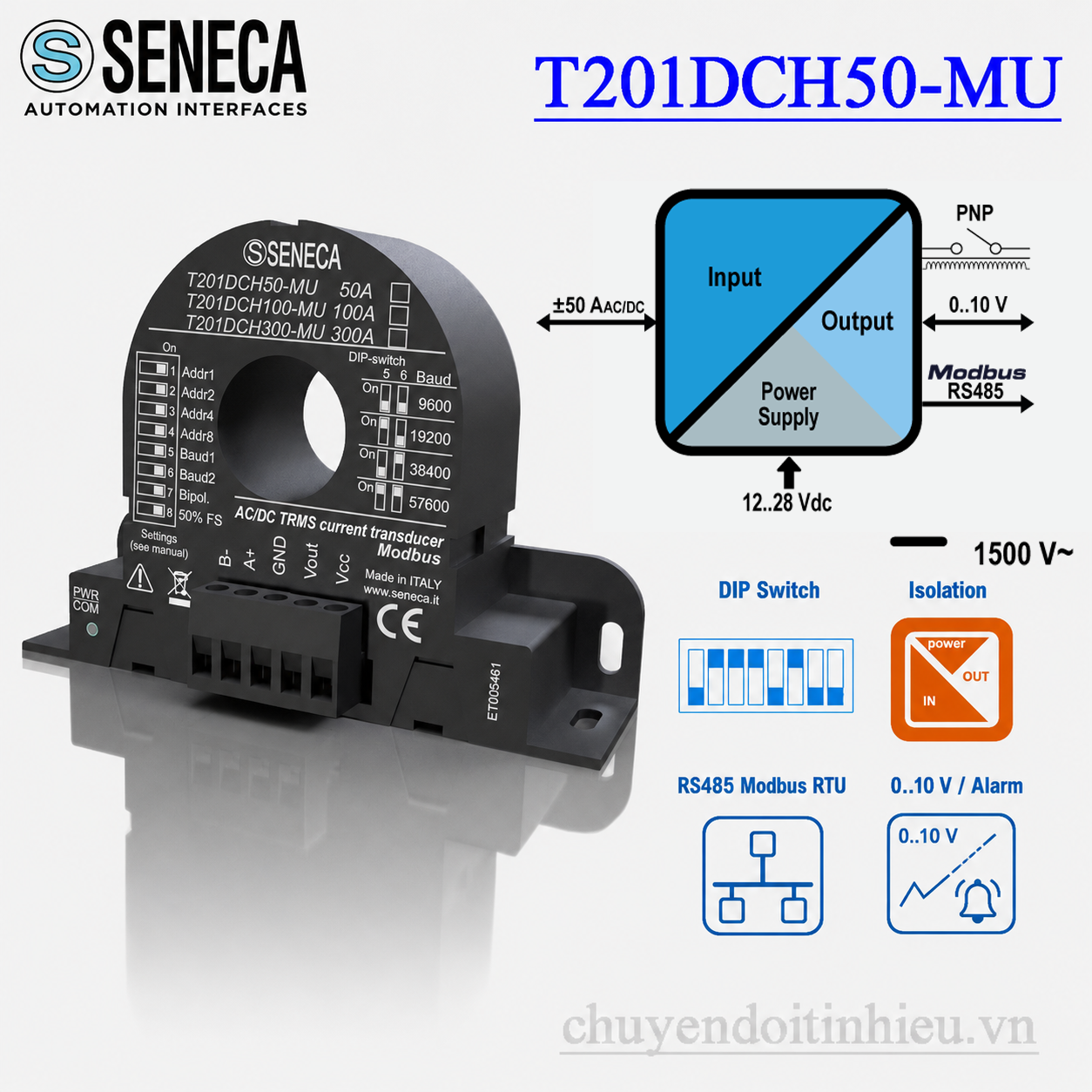

Seneca T201DCH50-MU – Biến dòng AC/DC 50A, 0-10V và Modbus

Seneca T201DCH50-MU là biến dòng AC/DC sử dụng công nghệ Hall Effect, được thiết kế để đo trực tiếp dòng điện chạy qua dây dẫn mà không cần mắc điện trở shunt vào mạch công suất. Thiết bị có thể đo dòng AC/DC TRMS đến 50A, đồng thời cung cấp tín hiệu analog 0-10V, truyền thông Modbus RTU RS485 và ngõ ra cảnh báo để kết nối với PLC, bộ điều khiển hoặc hệ thống giám sát.

Điểm đáng chú ý của Seneca T201DCH50-MU là một thiết bị có thể đảm nhiệm đồng thời nhiều chức năng: cảm biến dòng Hall, bộ chuyển đổi tín hiệu 0-10V, thiết bị Modbus và bộ cảnh báo dòng. Với những hệ thống cần thu thập nhiều điểm đo về PLC qua RS485, phiên bản MU giúp giảm đáng kể số lượng input analog và dây tín hiệu so với phương án sử dụng biến dòng analog riêng lẻ.

Nếu cần xem thêm các giải pháp đo dòng khác, có thể tham khảo danh mục biến dòng và cảm biến dòng điện của Chuyendoitinhieu.vn.

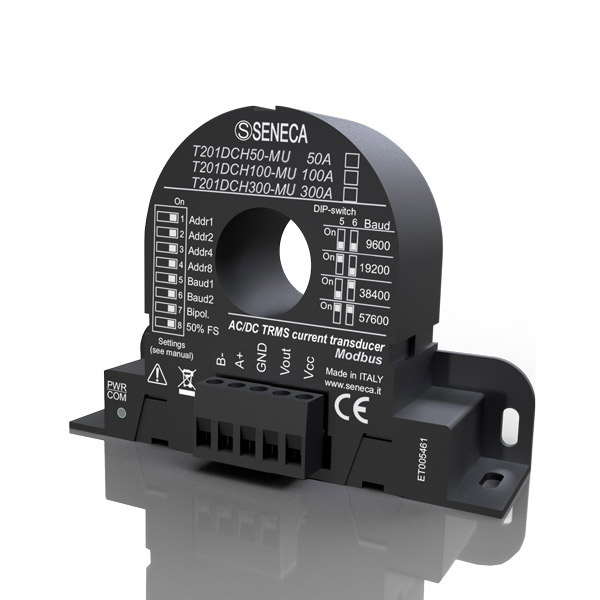

Seneca T201DCH50-MU là gì?

Seneca T201DCH50-MU thuộc dòng T201DCH-MU của Seneca Italy. Đây là current transducer đo dòng điện AC/DC bằng hiệu ứng Hall với dây dẫn cần đo được luồn trực tiếp qua lỗ cảm biến Ø20,8mm.

Khác với CT truyền thống chủ yếu dùng cho dòng AC, công nghệ Hall cho phép Seneca T201DCH50-MU nhận biết cả thành phần dòng một chiều. Thiết bị có thể làm việc ở chế độ AC/DC True RMS hoặc DC Bipolar tùy yêu cầu ứng dụng.

Ở chế độ True RMS, thiết bị phù hợp khi cần xác định giá trị hiệu dụng thực của dòng điện. Đây là lợi thế trong các hệ thống có dạng sóng không hoàn toàn hình sin như nguồn switching, bộ chỉnh lưu, bộ sạc, UPS hoặc tải được điều khiển bằng điện tử công suất.

Trong khi đó, chế độ DC Bipolar của Seneca T201DCH50-MU hữu ích khi cần xác định cả chiều dòng điện, chẳng hạn quá trình sạc và xả của ắc quy hoặc hệ thống lưu trữ năng lượng.

Thông số kỹ thuật Seneca T201DCH50-MU

Thông số chi tiết có thể kiểm tra trực tiếp tại trang Seneca T201DCH50-MU chính hãng.

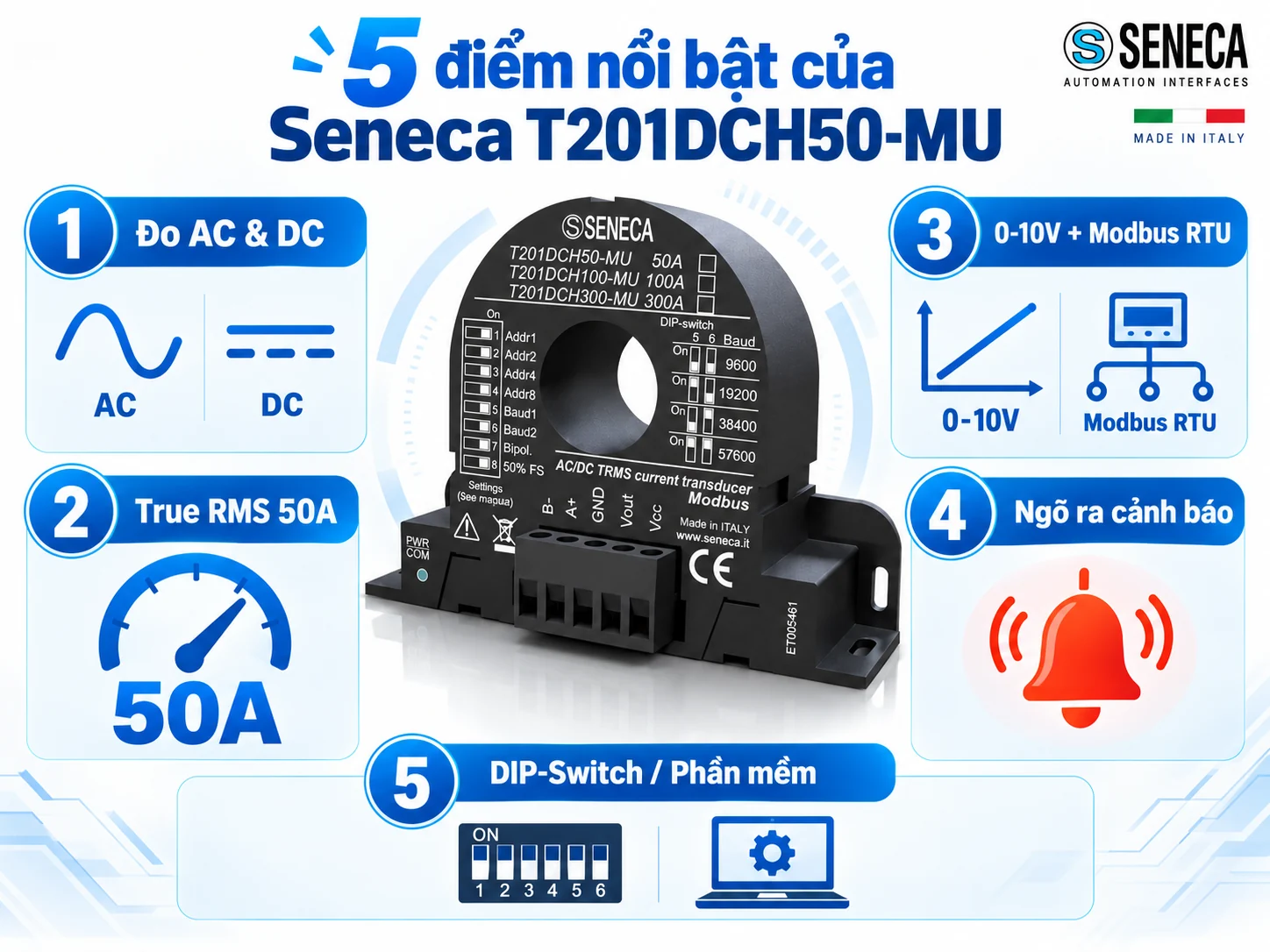

5 điểm nổi bật của Seneca T201DCH50-MU

1. Đo được cả dòng AC và DC

Ưu điểm đầu tiên của Seneca T201DCH50-MU là không bị giới hạn ở dòng xoay chiều như biến dòng CT thông thường. Cảm biến Hall cho phép thiết bị nhận biết từ trường sinh ra bởi cả dòng AC và dòng DC.

Vì vậy một model có thể được sử dụng cho motor AC, nguồn DC, hệ thống pin, bộ sạc, UPS, tủ điện điều khiển và nhiều tải khác nhau.

2. Đo True RMS đến 50A

Seneca T201DCH50-MU hỗ trợ phép đo True RMS thay vì chỉ dựa trên giá trị trung bình quy đổi. Điều này đặc biệt hữu ích khi dạng sóng dòng điện bị méo hoặc chứa đồng thời thành phần AC và DC.

Người sử dụng có thể chọn full scale 25A hoặc 50A để tận dụng tốt hơn độ phân giải của phép đo. Nếu dòng thực tế chỉ khoảng 15-20A, chọn thang 25A thường hợp lý hơn so với giữ thang 50A.

3. Đồng thời có 0-10V và Modbus RTU

Điểm tạo khác biệt lớn của Seneca T201DCH50-MU so với phiên bản LP là khả năng giao tiếp đa dạng. Thiết bị có ngõ ra analog 0-10V để kết nối trực tiếp với PLC nhưng đồng thời còn có RS485 Modbus RTU.

Khi chỉ có một hoặc hai điểm đo, 0-10V là phương án đơn giản. Khi có nhiều cảm biến dòng, RS485 thường có lợi hơn vì nhiều thiết bị có thể chia sẻ cùng một bus truyền thông, giảm đáng kể số dây và số lượng input analog của PLC.

4. Có ngõ ra cảnh báo độc lập

Seneca T201DCH50-MU còn hỗ trợ ngõ ra số có thể sử dụng làm cảnh báo. Người dùng có thể thiết lập điều kiện Max, Min hoặc Window để phát hiện dòng vượt giới hạn, dòng thấp bất thường hoặc dòng nằm ngoài một khoảng mong muốn.

Chức năng này hữu ích cho giám sát motor, bơm, quạt, gia nhiệt hoặc các tải mà trạng thái vận hành có thể được suy ra trực tiếp từ dòng tiêu thụ.

5. Cấu hình bằng DIP-Switch hoặc phần mềm

Các thiết lập cơ bản của Seneca T201DCH50-MU có thể thực hiện bằng DIP-Switch ngay trên thiết bị. Với cấu hình nâng cao, người dùng có thể kết nối microUSB và sử dụng phần mềm Easy Setup của Seneca.

Phương án này thuận tiện trong commissioning vì kỹ sư có thể thay đổi dải đo, chế độ đo, thông số Modbus, ngõ ra analog và các ngưỡng cảnh báo mà không cần thay thiết bị.

Nguyên lý đo dòng Hall Effect của T201DCH50-MU

Dây dẫn mang dòng điện được luồn xuyên qua tâm Seneca T201DCH50-MU. Khi dòng điện chạy qua dây, từ trường hình thành xung quanh dây dẫn. Phần tử Hall bên trong cảm biến nhận biết từ trường này và chuyển đổi thành tín hiệu điện tỷ lệ với dòng đang đo.

Do mạch đo không cần mắc nối tiếp trực tiếp với đường công suất, Seneca T201DCH50-MU gần như không tạo thêm sụt áp kiểu điện trở shunt. Đây cũng là lý do cảm biến Hall được sử dụng nhiều trong các ứng dụng đo dòng DC và dòng hai chiều.

Phía mạch công suất và mạch đo được cách ly với nhau. Khi sử dụng dây dẫn có vỏ cách điện phù hợp, giải pháp này giúp bảo vệ tốt hơn cho PLC và thiết bị thu thập tín hiệu phía sau.

Hướng dẫn đấu Seneca T201DCH50-MU

Bước 1: Luồn một dây dẫn qua cảm biến

Chỉ luồn dây của pha hoặc cực cần đo qua lỗ Ø20,8mm của Seneca T201DCH50-MU. Không luồn đồng thời cả dây đi và dây về qua cùng cảm biến vì từ trường của hai dòng ngược chiều có thể triệt tiêu lẫn nhau.

Nếu sử dụng chế độ DC Bipolar, cần đặc biệt chú ý chiều dòng điện và chiều luồn dây để dấu âm/dương của giá trị đo tương ứng với yêu cầu hệ thống.

Bước 2: Cấp nguồn 12-28VDC

Cấp nguồn DC vào các terminal Vcc và GND của Seneca T201DCH50-MU. Trong hệ thống công nghiệp thông thường có thể sử dụng nguồn 24VDC chung của tủ điều khiển.

Bước 3: Kết nối tín hiệu 0-10V

Nếu PLC sử dụng analog input điện áp, kết nối Vout của Seneca T201DCH50-MU vào input 0-10V và dùng chung GND tín hiệu theo sơ đồ của nhà sản xuất.

Sau đó scale giá trị 0-10V trong PLC tương ứng với full scale đã cài đặt trên cảm biến, ví dụ 0-10V tương ứng 0-50A trong chế độ đo đơn cực.

Bước 4: Kết nối Modbus RS485

Khi sử dụng truyền thông số, đấu A+ và B- từ Seneca T201DCH50-MU vào mạng RS485. Mỗi thiết bị cần có địa chỉ Modbus riêng khi nhiều cảm biến cùng nằm trên một bus.

Địa chỉ và tốc độ truyền có thể cài đặt theo cấu hình hỗ trợ của thiết bị. Việc dùng Modbus đặc biệt có lợi khi tủ điện cần giám sát nhiều nhánh dòng cùng lúc.

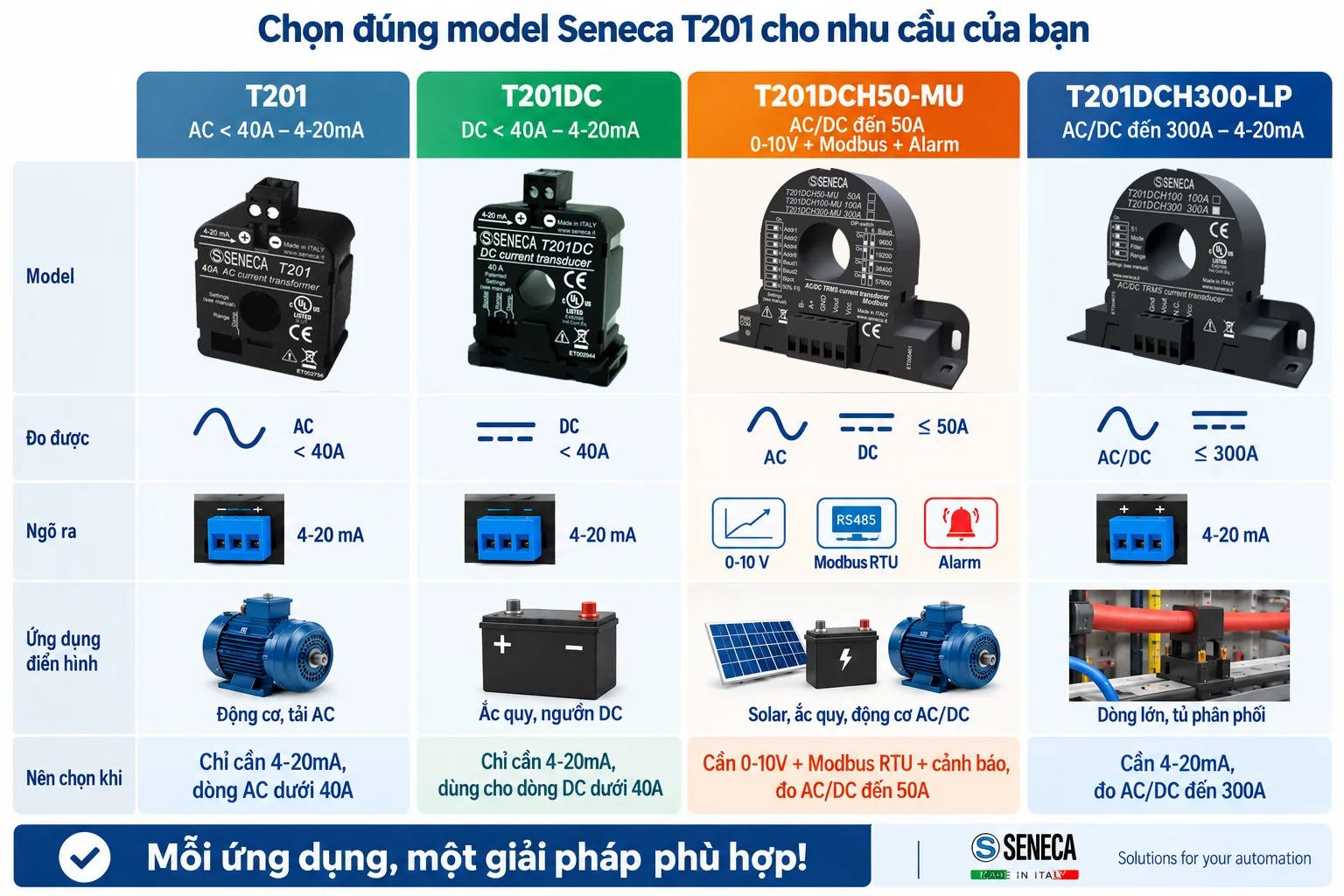

Seneca T201DCH50-MU khác phiên bản 4-20mA như thế nào?

Như vậy, không nên xem Seneca T201DCH50-MU đơn thuần là một biến dòng 50A. Điểm chính của phiên bản MU nằm ở khả năng vừa truyền analog, vừa truyền dữ liệu Modbus và vừa thực hiện cảnh báo tại chỗ.

Ứng dụng Seneca T201DCH50-MU

Giám sát motor và tải điện

Seneca T201DCH50-MU có thể theo dõi dòng chạy qua motor, bơm, quạt hoặc máy nén. Dòng tăng bất thường có thể liên quan đến quá tải cơ khí, kẹt trục hoặc tải tăng; dòng giảm mạnh có thể được sử dụng để nhận biết mất tải hoặc đứt truyền động.

Hệ thống ắc quy và lưu trữ năng lượng

Chế độ DC Bipolar giúp Seneca T201DCH50-MU phù hợp để theo dõi chiều sạc và xả của battery, UPS hoặc nguồn DC. Đây là ứng dụng mà CT dòng AC truyền thống không đáp ứng được.

Nguồn điện và bộ chỉnh lưu

Trong các bộ nguồn switching hoặc bộ chỉnh lưu, dòng điện có thể không còn là sóng sin lý tưởng. Khả năng True RMS giúp Seneca T201DCH50-MU phù hợp hơn với các dạng tải có thành phần hài và dạng sóng phức tạp.

Hệ thống nhiều điểm đo

Nếu một hệ thống có 10 hoặc 20 điểm đo dòng, việc kéo riêng từng tín hiệu analog về PLC sẽ cần nhiều dây và nhiều module AI. Khi sử dụng Seneca T201DCH50-MU, các thiết bị có thể được tổ chức trên mạng RS485 để PLC đọc dữ liệu qua Modbus RTU.

Để tìm hiểu thêm về phương pháp đo, có thể xem bài cách đo dòng điện xoay chiều và bài cảm biến dòng điện là gì.

Giá Seneca T201DCH50-MU bao nhiêu?

Giá Seneca T201DCH50-MU tại Việt Nam có thể tham khảo trong khoảng 3.000.000 – 4.200.000 đồng. Giá thực tế phụ thuộc tỷ giá EUR, số lượng đặt hàng, thời điểm nhập và chính sách thương mại.

Đối với dự án cần nhiều cảm biến, nên cung cấp số lượng cùng dải dòng cần đo để Chuyendoitinhieu.vn kiểm tra lại phương án T201DCH50-MU, T201DCH100-MU hoặc các phiên bản dòng lớn hơn trước khi báo giá.

FAQ về Seneca T201DCH50-MU

Seneca T201DCH50-MU có đo được dòng DC không?

Có. Seneca T201DCH50-MU sử dụng cảm biến Hall nên đo được cả dòng AC và DC. Thiết bị còn có chế độ DC Bipolar để xác định dòng theo hai chiều.

T201DCH50-MU có output 4-20mA không?

Không phải ngõ ra chính của phiên bản này. Seneca T201DCH50-MU sử dụng output analog 0-10V, đồng thời hỗ trợ Modbus RTU và ngõ ra cảnh báo. Nếu hệ thống yêu cầu 4-20mA nên chọn phiên bản LP.

Có thể đọc Seneca T201DCH50-MU bằng PLC không?

Có. PLC có thể đọc Seneca T201DCH50-MU bằng input analog 0-10V hoặc qua cổng RS485 Modbus RTU, tùy phần cứng PLC đang có.

Có cần cắt dây để lắp cảm biến không?

Seneca T201DCH50-MU là dạng lỗ xuyên nhưng không phải split-core. Khi lắp mới cần luồn dây dẫn qua tâm cảm biến. Với hệ thống đã đấu dây hoàn chỉnh thường phải tháo một đầu dây để luồn qua cảm biến rồi kết nối lại.

Khi nào nên chọn T201DCH50-MU?

Nên chọn Seneca T201DCH50-MU khi dòng cần đo không vượt quá khoảng 50A, cần đo được cả AC và DC, đồng thời hệ thống muốn có 0-10V, Modbus RTU hoặc chức năng cảnh báo dòng trên cùng một thiết bị.
