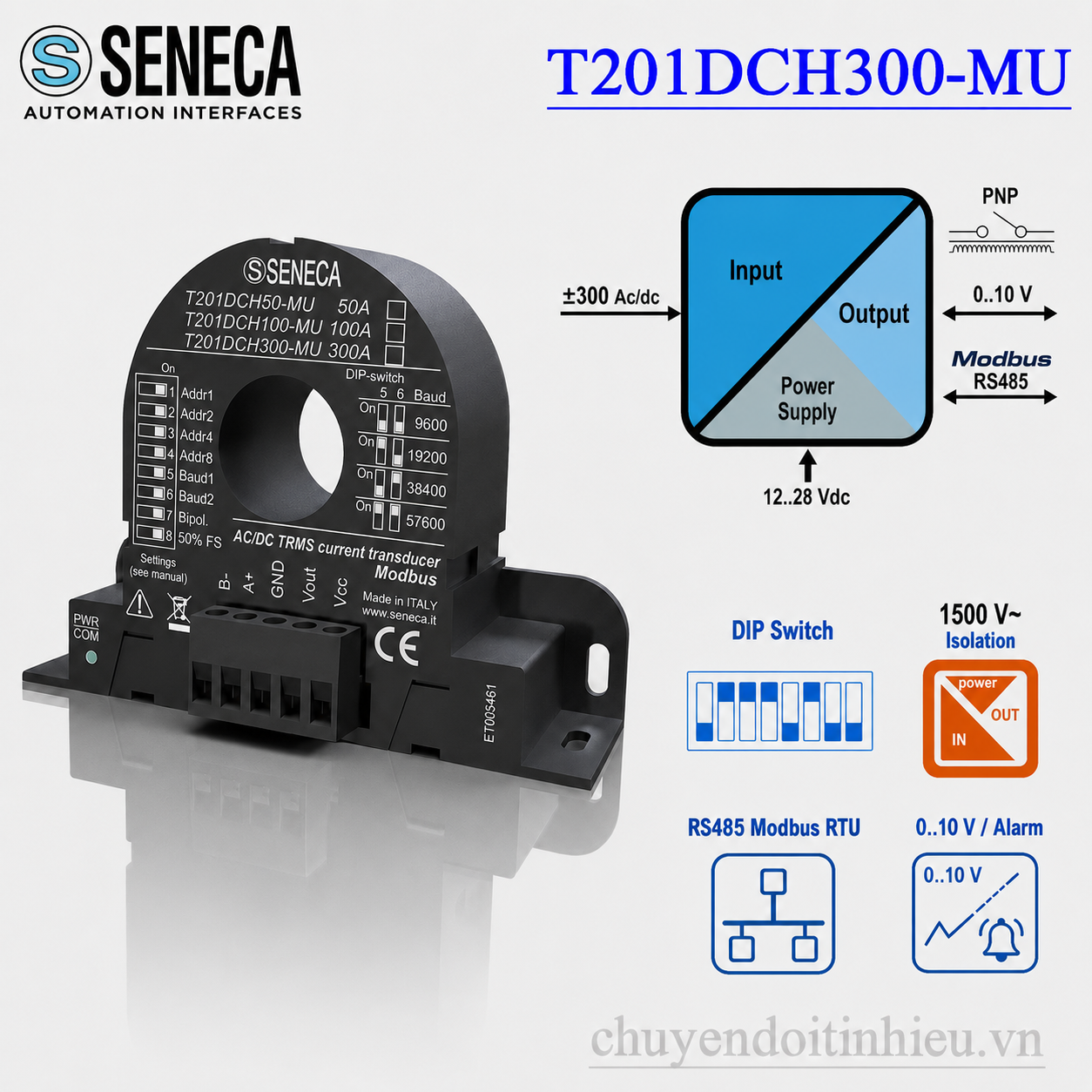

Seneca T201DCH300-MU – Biến dòng 300A AC/DC sang Modbus, 0-10V

Seneca T201DCH300-MU là biến dòng AC/DC dạng xuyên dây sử dụng công nghệ Hall Effect, được thiết kế để đo trực tiếp dòng điện lên đến 300 A và truyền giá trị đo về PLC, SCADA hoặc hệ thống giám sát thông qua RS485 Modbus RTU. Ngoài tín hiệu số, thiết bị còn có thể cấu hình ngõ ra 0–10 V hoặc sử dụng ngõ ra số làm cảnh báo dòng điện.

Khác với CT dòng truyền thống chủ yếu dùng cho dòng AC, Seneca T201DCH300-MU đo được cả dòng xoay chiều AC và dòng một chiều DC. Thiết bị hỗ trợ hai chế độ AC/DC TRMS và DC Bipolar, nhờ đó phù hợp cho tải AC, hệ thống pin, bộ sạc, UPS, nguồn DC, năng lượng mặt trời và những ứng dụng cần xác định cả chiều dòng sạc – xả.

Nếu cần một cảm biến dòng 300A vừa đo AC/DC, vừa truyền trực tiếp Modbus về PLC mà không cần thêm bộ chuyển đổi tín hiệu trung gian thì Seneca T201DCH300-MU là một lựa chọn đáng cân nhắc.

Seneca T201DCH300-MU là gì?

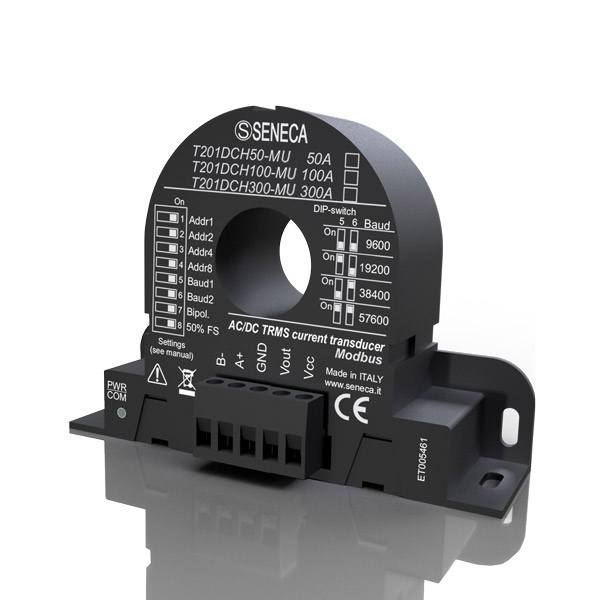

Seneca T201DCH300-MU thuộc dòng T201 của SENECA – Italy. Đây là một current transducer dạng xuyên dây, trong đó dây dẫn cần đo được luồn qua lỗ ở giữa cảm biến thay vì đấu dòng điện trực tiếp vào terminal của thiết bị.

Cảm biến sử dụng nguyên lý Hall Effect để nhận biết từ trường sinh ra xung quanh dây dẫn. Nhờ nguyên lý này, Seneca T201DCH300-MU có thể đo được thành phần dòng DC mà CT cảm ứng truyền thống không đo trực tiếp được, đồng thời vẫn đo được dòng AC theo giá trị TRMS.

Dải đo danh định của model này là -300…+300 A AC/DC. Người dùng có thể lựa chọn thang đo và chế độ đo bằng DIP switch hoặc cấu hình chi tiết bằng phần mềm EASY Setup.

Điểm nổi bật của Seneca T201DCH300-MU

• Đo trực tiếp dòng điện AC và DC đến 300A.
• Công nghệ Hall Effect, không sử dụng điện trở shunt mắc nối tiếp tải.
• Hỗ trợ phép đo AC/DC True RMS.
• Đo DC Bipolar để xác định dòng điện theo cả hai chiều ±300A.
• Giao tiếp RS485 với giao thức Modbus RTU Slave.
• Ngõ ra analog có thể cấu hình trong dải 0–10V.
• Có thể chuyển ngõ ra thành digital output phục vụ cảnh báo.
• Cấu hình cơ bản bằng DIP switch ngay trên thiết bị.
• Cấu hình nâng cao bằng EASY Setup qua microUSB hoặc RS485.
• Kích thước nhỏ gọn, hỗ trợ gá lắp DIN rail.

Nhờ kết hợp nhiều chức năng trong một thiết bị, Seneca T201DCH300-MU đặc biệt phù hợp cho những tủ điều khiển muốn vừa lấy giá trị dòng điện qua Modbus, vừa giữ khả năng xuất tín hiệu analog hoặc cảnh báo tại chỗ.

Thông số kỹ thuật Seneca T201DCH300-MU

Thông tin kỹ thuật chi tiết và tài liệu mới nhất có thể kiểm tra trực tiếp tại Seneca T201DCH300-MU – trang chính thức SENECA.

Hai chế độ đo TRMS và DC Bipolar

Một ưu điểm quan trọng của Seneca T201DCH300-MU là thiết bị không bị giới hạn ở một kiểu đo dòng duy nhất. Người dùng có thể lựa chọn True RMS hoặc Bipolar tùy theo bản chất ứng dụng.

AC/DC TRMS

Chế độ True RMS phù hợp khi cần giám sát trị số hiệu dụng của dòng điện. Đây là lựa chọn nên dùng với tải AC, tải có dạng sóng không hoàn toàn hình sin hoặc hệ thống cần một giá trị dòng điện đại diện cho mức tải thực tế.

Với T201DCH300-MU, DIP switch cho phép lựa chọn full scale 300A hoặc giảm còn 150A để tăng mức độ sử dụng thang đo trong những ứng dụng dòng thấp hơn.

DC Bipolar ±300A

Chế độ DC Bipolar cho phép Seneca T201DCH300-MU xác định cả giá trị và chiều của dòng DC. Đây là tính năng hữu ích trong hệ thống pin hoặc ắc quy khi cùng một dây dẫn có thể xuất hiện dòng sạc và dòng xả.

Ở cấu hình ±300A, dòng 0A nằm ở giữa thang đo analog. Theo nguyên lý cấu hình mặc định của chế độ Bipolar, 0A tương ứng khoảng 5V; dòng âm và dòng dương được biểu diễn ở hai phía của điểm giữa này.

Ngõ ra 0-10V và ngõ cảnh báo

Seneca T201DCH300-MU có một ngõ ra có thể được cấu hình làm analog output hoặc digital alarm output.

Chế độ analog 0-10V

Ở chế độ analog, người dùng có thể cấu hình điểm đầu và điểm cuối của dải dòng tương ứng với điểm đầu và điểm cuối điện áp. Điều này giúp T201DCH300-MU linh hoạt hơn một bộ biến dòng 0–10V cố định thông thường.

Ví dụ, hệ thống có thể chỉ cần quan tâm một khoảng dòng nhất định thay vì toàn bộ 0–300A. EASY Setup cho phép điều chỉnh input scale và output scale cho phù hợp với PLC hoặc bộ ghi dữ liệu.

Chế độ cảnh báo dòng điện

Khi cấu hình output thành digital, Seneca T201DCH300-MU có thể thực hiện các điều kiện cảnh báo như:

• MAX – cảnh báo khi dòng vượt ngưỡng cao.
• MIN – cảnh báo khi dòng xuống dưới ngưỡng thấp.
• Cảnh báo khi giá trị nằm trong một cửa sổ xác định.
• Cảnh báo khi giá trị nằm ngoài cửa sổ xác định.
• Thiết lập hysteresis và thời gian trễ cảnh báo.

RS485 Modbus RTU trên Seneca T201DCH300-MU

Nếu mục tiêu chính là đưa dữ liệu dòng điện về PLC hoặc SCADA, giao tiếp Modbus RTU là lợi thế lớn nhất của Seneca T201DCH300-MU.

Thiết bị hoạt động ở chế độ Modbus RTU Slave. PLC, gateway hoặc máy tính công nghiệp có thể đọc giá trị dòng điện, giá trị min/max và các trạng thái liên quan trực tiếp từ thanh ghi Modbus thay vì phải dùng thêm module analog input.

Khi cấu hình cơ bản bằng DIP switch, địa chỉ Modbus từ 1 đến 15 có thể thiết lập trực tiếp trên thiết bị. Baud rate có các lựa chọn 9600, 19200, 38400 và 57600 baud.

Nếu cấu hình bằng EASY Setup, dải baud rate rộng hơn, từ 1200 đến 115200 baud và có thể lựa chọn parity None, Even hoặc Odd. Điều này giúp Seneca T201DCH300-MU dễ tích hợp vào mạng RS485 đang có sẵn trong nhà máy.

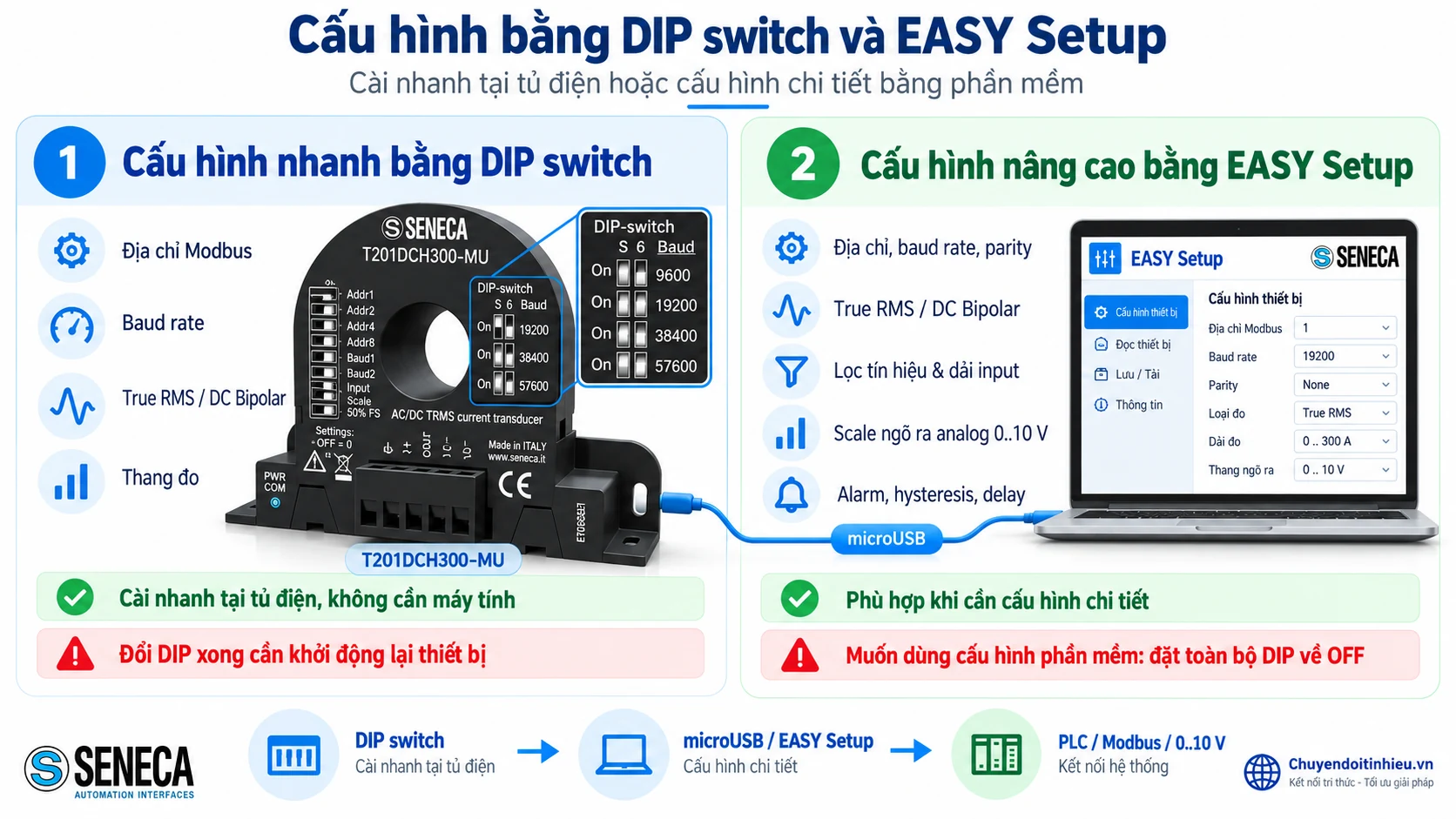

Cấu hình bằng DIP switch và EASY Setup

Cấu hình nhanh bằng DIP switch

Các DIP switch trên T201DCH300-MU cho phép cài đặt những thông số cơ bản gồm địa chỉ Modbus, baud rate, chế độ True RMS/DC Bipolar và thang đo.

Ưu điểm của phương pháp này là kỹ thuật viên có thể cấu hình ngay tại tủ điện mà không cần máy tính. Sau khi thay đổi DIP switch cần khởi động lại thiết bị để cấu hình mới có hiệu lực.

Cấu hình nâng cao bằng EASY Setup

Khi cần điều chỉnh chi tiết hơn, Seneca T201DCH300-MU có thể kết nối với phần mềm EASY Setup. Các thông số có thể cấu hình bao gồm:

• Địa chỉ Modbus.
• Baud rate và parity.
• True RMS hoặc DC Bipolar.
• Mức lọc tín hiệu.
• Dải input.
• Scale ngõ ra analog.
• Ngưỡng cảnh báo.
• Hysteresis.
• Thời gian delay của alarm.

Khi muốn sử dụng cấu hình lưu bằng phần mềm, toàn bộ DIP switch phải được đặt về OFF để tránh cấu hình DIP ghi đè lên cấu hình trong bộ nhớ.

Cách lắp Seneca T201DCH300-MU

1. Kiểm tra kích thước dây dẫn

Lỗ xuyên của Seneca T201DCH300-MU có đường kính khoảng 20,8 mm. Cần kiểm tra đường kính ngoài của dây điện, lớp cách điện và đầu cos trước khi lựa chọn.

2. Luồn một dây dẫn qua cảm biến

Chỉ luồn dây của nhánh cần đo qua tâm cảm biến. Không luồn đồng thời cả dây đi và dây về của cùng mạch vì từ trường có thể triệt tiêu nhau.

T201DCH300-MU là phiên bản lỗ xuyên cố định, không phải split-core. Vì vậy trong ứng dụng retrofit, thông thường cần có khả năng tháo một đầu dây để luồn dây qua cảm biến.

3. Cấp nguồn 12-28VDC

Cấp nguồn DC cho thiết bị và thực hiện đấu RS485 hoặc analog output theo sơ đồ terminal của tài liệu lắp đặt SENECA.

4. Chọn chế độ đo

Nếu đo tải AC hoặc chỉ cần trị số dòng, chọn True RMS. Nếu ứng dụng là battery, charger hoặc dòng DC có thể đảo chiều, chọn DC Bipolar.

5. Cấu hình PLC

Nếu dùng Modbus RTU, cần đảm bảo PLC và Seneca T201DCH300-MU cùng baud rate, parity và đúng địa chỉ slave. Với mạng RS485 nhiều thiết bị, cần tuân thủ topology, phân cực và điện trở termination của hệ thống.

Ứng dụng của Seneca T201DCH300-MU

Giám sát ắc quy và battery bank

Trong hệ thống pin, dòng điện có thể đổi chiều giữa quá trình sạc và xả. Chế độ DC Bipolar của Seneca T201DCH300-MU cho phép PLC nhận biết dấu âm/dương của dòng điện, rất phù hợp để theo dõi trạng thái vận hành của battery bank.

Năng lượng mặt trời

Có thể sử dụng cảm biến để theo dõi dòng DC tại các nhánh phù hợp trong hệ thống solar, DC bus hoặc bộ lưu trữ năng lượng, miễn là giá trị dòng nằm trong giới hạn đo của thiết bị.

Bộ sạc và nguồn DC công nghiệp

T201DCH300-MU có thể gửi trực tiếp giá trị dòng về PLC qua Modbus để giám sát tải, phát hiện dòng thấp, quá dòng hoặc thiết lập cảnh báo vận hành.

Động cơ và phụ tải AC

Với chế độ True RMS, Seneca T201DCH300-MU cũng có thể sử dụng để giám sát dòng tải AC trong máy móc, tủ điện và dây chuyền sản xuất.

Hệ thống PLC và SCADA

Thay vì kéo từng tín hiệu analog riêng biệt về tủ điều khiển, nhiều thiết bị Modbus có thể chia sẻ một tuyến RS485. Đây là lý do phiên bản -MU phù hợp với hệ thống cần số hóa dữ liệu đo dòng.

T201DCH300-MU khác T201DCH300-LP như thế nào?

Nếu hệ thống đang sử dụng analog 4–20mA và muốn đấu nối đơn giản thì tham khảo Seneca T201DCH300-LP – biến dòng 300A sang 4-20mA.

Ngược lại, nếu PLC đã có RS485 và cần đọc dữ liệu trực tiếp thì Seneca T201DCH300-MU giúp giảm nhu cầu sử dụng thêm analog input.

T201DCH300-MU hay T203PM300-MU?

Hai thiết bị đều có thể đo dòng đến 300A và truyền dữ liệu qua Modbus nhưng mục đích sử dụng khác nhau.

Seneca T201DCH300-MU tập trung vào bài toán đo dòng điện. Nếu chỉ cần giá trị A, cảnh báo và truyền dòng về PLC thì đây là giải pháp gọn hơn.

Trong khi đó, Seneca T203PM300-MU là power meter. Ngoài dòng điện, thiết bị còn đo điện áp, công suất, hệ số công suất, điện năng, tần số và các thông số điện khác.

Chỉ cần đo A → T201DCH300-MU.
Cần quản lý điện năng → T203PM300-MU.

Khi nào nên chọn Seneca T201DCH300-MU?

Nên ưu tiên Seneca T201DCH300-MU khi có các yêu cầu sau:

• Dòng điện cần đo không vượt quá 300A.
• Có cả ứng dụng AC và DC.
• Cần đo dòng DC hai chiều.
• PLC có cổng RS485 Modbus RTU.
• Muốn hạn chế sử dụng thêm module analog input.
• Cần một output 0–10V dự phòng hoặc tín hiệu cảnh báo.
• Dây dẫn có thể luồn qua lỗ Ø20,8mm.

Bạn cũng có thể xem thêm danh mục biến dòng và cảm biến dòng điện để so sánh các phương án Hall Effect, CT truyền thống, Rogowski và bộ chuyển đổi dòng.

Với ứng dụng dòng AC/DC lớn, bài biến dòng 300A cũng phân tích rõ hơn sự khác nhau giữa CT, Hall Effect, Rogowski và điện trở shunt.

Giá Seneca T201DCH300-MU

Giá Seneca T201DCH300-MU có thể thay đổi theo thời điểm nhập hàng, số lượng, tỷ giá và yêu cầu chứng từ. Với dòng biến dòng AC/DC 300A tích hợp Modbus, 0–10V và cấu hình USB, có thể dự trù mức giá khoảng 4.000.000 – 6.000.000 đồng để lập ngân sách ban đầu.

Mức trên mang tính tham khảo, không phải báo giá cố định. Khi cần báo giá chính xác nên cung cấp số lượng, thời gian cần hàng và yêu cầu CO/CQ để Chuyendoitinhieu.vn kiểm tra phiên bản và tồn kho.

FAQ về Seneca T201DCH300-MU

Seneca T201DCH300-MU có đo được dòng DC không?

Có. Đây là một trong những ưu điểm chính của cảm biến Hall Effect. Thiết bị hỗ trợ đo DC và cả chế độ DC Bipolar ±300A.

T201DCH300-MU có đo được dòng AC không?

Có. Thiết bị hỗ trợ AC/DC True RMS và có thể sử dụng để theo dõi trị số dòng của tải AC.

T201DCH300-MU có output 4-20mA không?

Không phải output chính của phiên bản này. Nếu cần 4–20mA nên chọn T201DCH300-LP. Phiên bản -MU tập trung vào Modbus RTU, 0–10V và alarm.

Có thể kết nối Seneca T201DCH300-MU với PLC không?

Có. Có thể dùng RS485 Modbus RTU hoặc đưa ngõ 0–10V vào analog input của PLC tùy cấu hình hệ thống.

Có cần cắt dây khi lắp T201DCH300-MU?

Thiết bị không yêu cầu cắt dây để mắc nối tiếp vào mạch như điện trở shunt. Tuy nhiên vì thân cảm biến là vòng kín nên cần có khả năng tháo một đầu dây để luồn dây qua lỗ cảm biến. Nếu không thể tháo dây nên khảo sát phiên bản OPEN.

Có thể dùng T201DCH300-MU để đo điện năng không?

T201DCH300-MU chủ yếu là thiết bị đo dòng. Nếu cần đo điện áp, công suất và điện năng nên sử dụng T203PM300-MU.

Mua Seneca T201DCH300-MU chính hãng

Seneca T201DCH300-MU phù hợp cho các hệ thống cần đo dòng AC/DC 300A, truyền Modbus RTU trực tiếp về PLC và vẫn cần khả năng cấu hình 0–10V hoặc alarm. Khi chọn thiết bị cần xác định rõ dòng lớn nhất, AC hay DC, có cần nhận biết chiều dòng, đường kính dây và chuẩn tín hiệu PLC đang sử dụng.
