Seneca T201DCH600-MU – Biến dòng 600A AC/DC Modbus

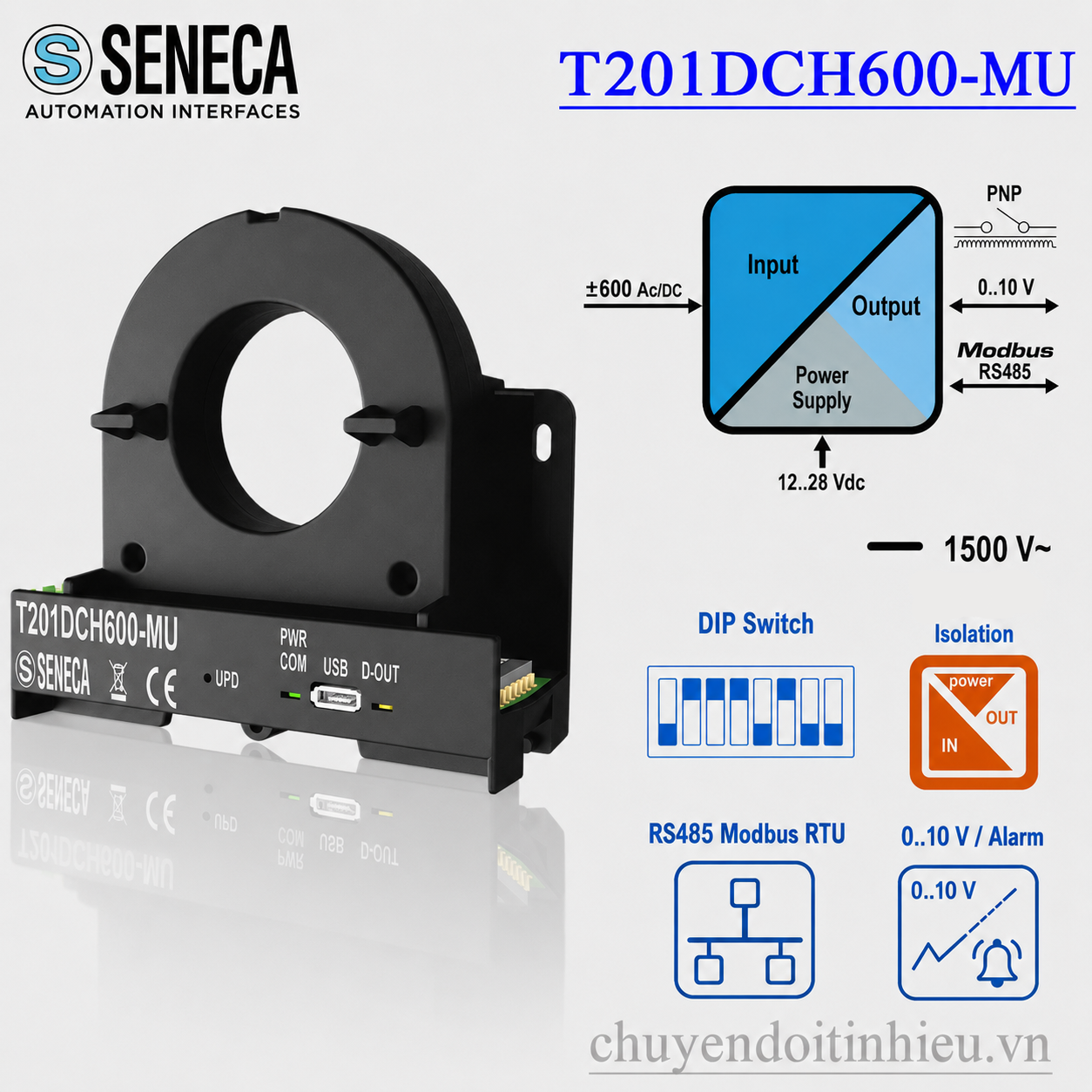

Seneca T201DCH600-MU là cảm biến dòng điện Hall Effect dùng để đo dòng AC/DC lên đến 600A mà không đưa dòng tải trực tiếp qua mạch đo. Thiết bị hỗ trợ hai chế độ AC/DC True RMS và DC Bipolar, đồng thời tích hợp ngõ ra analog 0..10V, RS485 Modbus RTU và ngõ ra cảnh báo digital.

Khác với biến dòng CT thông thường chỉ tập trung vào dòng AC, Seneca T201DCH600-MU có thể đo cả thành phần AC lẫn DC. Đây là lợi thế đáng chú ý trong các hệ thống pin, bộ sạc, UPS, nguồn DC công suất lớn, năng lượng tái tạo, động cơ và các tải công nghiệp có dòng điện lên đến 600A.

T201DCH600-MU còn phù hợp với các hệ thống tự động hóa cần thu thập dữ liệu trực tiếp bằng PLC, gateway hoặc SCADA. Người dùng có thể lấy tín hiệu 0..10V hoặc đọc giá trị dòng điện qua Modbus RTU mà không cần bổ sung thêm một bộ chuyển đổi tín hiệu trung gian.

Xem thêm nhóm biến dòng và cảm biến dòng điện để lựa chọn thiết bị theo dải dòng, tín hiệu analog hoặc giao tiếp Modbus.

Seneca T201DCH600-MU có gì nổi bật?

Điểm đáng chú ý nhất của Seneca T201DCH600-MU là việc kết hợp nhiều chức năng đo và truyền tín hiệu trong cùng một cảm biến. Thay vì dùng biến dòng CT, bộ chuyển đổi CT và module truyền thông riêng biệt, T201DCH600-MU có thể thực hiện trực tiếp việc đo dòng và đưa dữ liệu về hệ thống điều khiển.

Thông số kỹ thuật Seneca T201DCH600-MU

Thông số chi tiết và tài liệu cập nhật có thể tham khảo trực tiếp tại Seneca T201DCH600-MU chính hãng.

Hai chế độ đo của T201DCH600-MU

AC/DC True RMS

Ở chế độ True RMS, Seneca T201DCH600-MU có thể chọn thang 0..300A hoặc 0..600A. Đây là chế độ phù hợp khi cần biết giá trị hiệu dụng của dòng tải, đặc biệt với động cơ, bộ nguồn switching, bộ chỉnh lưu hoặc tải có dạng sóng không hoàn toàn hình sin.

Khả năng đo TRMS giúp T201DCH600-MU phù hợp hơn loại CT đơn giản trong những ứng dụng dòng điện bị biến dạng bởi thiết bị điện tử công suất.

DC Bipolar

Khi chuyển sang DC Bipolar, T201DCH600-MU hỗ trợ -300..+300A hoặc -600..+600A. Không chỉ đo được độ lớn dòng DC, cảm biến còn xác định được chiều dòng điện.

Đây là chức năng đặc biệt hữu ích đối với hệ thống pin và ắc quy. Dòng sạc và dòng xả đi theo hai chiều khác nhau, vì vậy phép đo bipolar giúp hệ thống điều khiển phân biệt trạng thái đang nạp hay đang cấp năng lượng cho tải.

Ngõ ra 0-10V của Seneca T201DCH600-MU

Seneca T201DCH600-MU tích hợp ngõ ra analog 0..10V với độ phân giải 13 bit. Tín hiệu này có thể đưa trực tiếp vào các module Analog Input hỗ trợ điện áp của PLC, bộ điều khiển hoặc datalogger.

Ưu điểm của giải pháp này là hệ thống không cần lắp thêm bộ chuyển đổi CT sang analog. Sau khi lựa chọn đúng dải đo và scaling trên PLC, giá trị điện áp ngõ ra được quy đổi thành dòng điện thực tế.

Nếu hệ thống đang được thiết kế mới và khoảng cách truyền tín hiệu dài, Modbus RS485 thường đáng cân nhắc hơn 0..10V. Trong trường hợp PLC chỉ có analog input điện áp hoặc cần một tín hiệu đơn giản, 0..10V vẫn là phương án thuận tiện.

RS485 Modbus RTU trên T201DCH600-MU

Ngoài analog, T201DCH600-MU có cổng RS485 sử dụng giao thức Modbus RTU. Đây là khác biệt lớn so với các dòng biến dòng chỉ có tín hiệu 4..20mA hoặc 0..10V.

Một mạng RS485 có thể kết nối nhiều thiết bị trên cùng đường bus. Khi tủ điện có nhiều cảm biến đo dòng, việc sử dụng Modbus giúp giảm số lượng analog input và lượng dây tín hiệu phải kéo về PLC.

Modbus cũng cho phép hệ thống đọc trực tiếp dữ liệu dưới dạng số. Điều này hạn chế các sai số phát sinh trong quá trình chuyển đổi dòng điện → analog → ADC của PLC.

Địa chỉ Modbus, tốc độ truyền và các tham số cấu hình có thể cài bằng DIP Switch hoặc phần mềm EASY Setup tùy mức độ cấu hình cần thiết.

Ngõ ra cảnh báo Digital Output

Một điểm thường bị bỏ qua trên Seneca T201DCH600-MU là Digital Output tích hợp. Ngõ ra dạng active 0..Vcc có khả năng tải tối đa 50mA và có thể cấu hình chức năng cảnh báo bằng phần mềm.

Trong thực tế có thể dùng chức năng này để tạo cảnh báo khi dòng vượt ngưỡng, xuống dưới ngưỡng hoặc đi ra ngoài cửa sổ vận hành cài đặt. PLC vì thế có thể nhận trạng thái cảnh báo trực tiếp mà không phải tự xử lý toàn bộ logic từ tín hiệu analog.

Cách lắp Seneca T201DCH600-MU

Luồn một dây dẫn qua tâm cảm biến

Dây dẫn cần đo được luồn xuyên qua lỗ Ø35mm ở giữa Seneca T201DCH600-MU. Chỉ luồn dây của pha hoặc cực cần đo qua cảm biến. Không luồn đồng thời cả dây đi và dây về vì từ trường hai chiều có thể triệt tiêu nhau.

Lưu ý T201DCH600-MU không phải bản mở

T201DCH600-MU tiêu chuẩn sử dụng lõi kín. Vì vậy với hệ thống đang vận hành và dây đã đấu hoàn chỉnh, cần xem xét khả năng ngắt điện và tháo đầu dây để luồn qua cảm biến.

Nếu yêu cầu bắt buộc lắp lên dây đang có mà không muốn tháo dây, nên đánh giá phiên bản T201DCH600-OPEN của Seneca thay vì mặc định chọn T201DCH600-MU.

Cấp nguồn 24VDC

Nguồn cho thiết bị nằm trong dải 11.5..28VDC nên nguồn 24VDC công nghiệp tiêu chuẩn là lựa chọn thuận tiện nhất. Sau đó đấu Vout/GND nếu dùng analog hoặc A+/B- nếu sử dụng RS485 Modbus RTU.

Cấu hình dải đo

Tùy dòng thực tế, người dùng có thể chọn full scale 300A hoặc 600A. Nếu tải vận hành thường xuyên dưới 300A thì thang 300A sẽ tận dụng tốt hơn độ phân giải đo. Khi dòng có thể vượt 300A, nên chọn thang 600A.

Seneca T201DCH600-MU phù hợp ứng dụng nào?

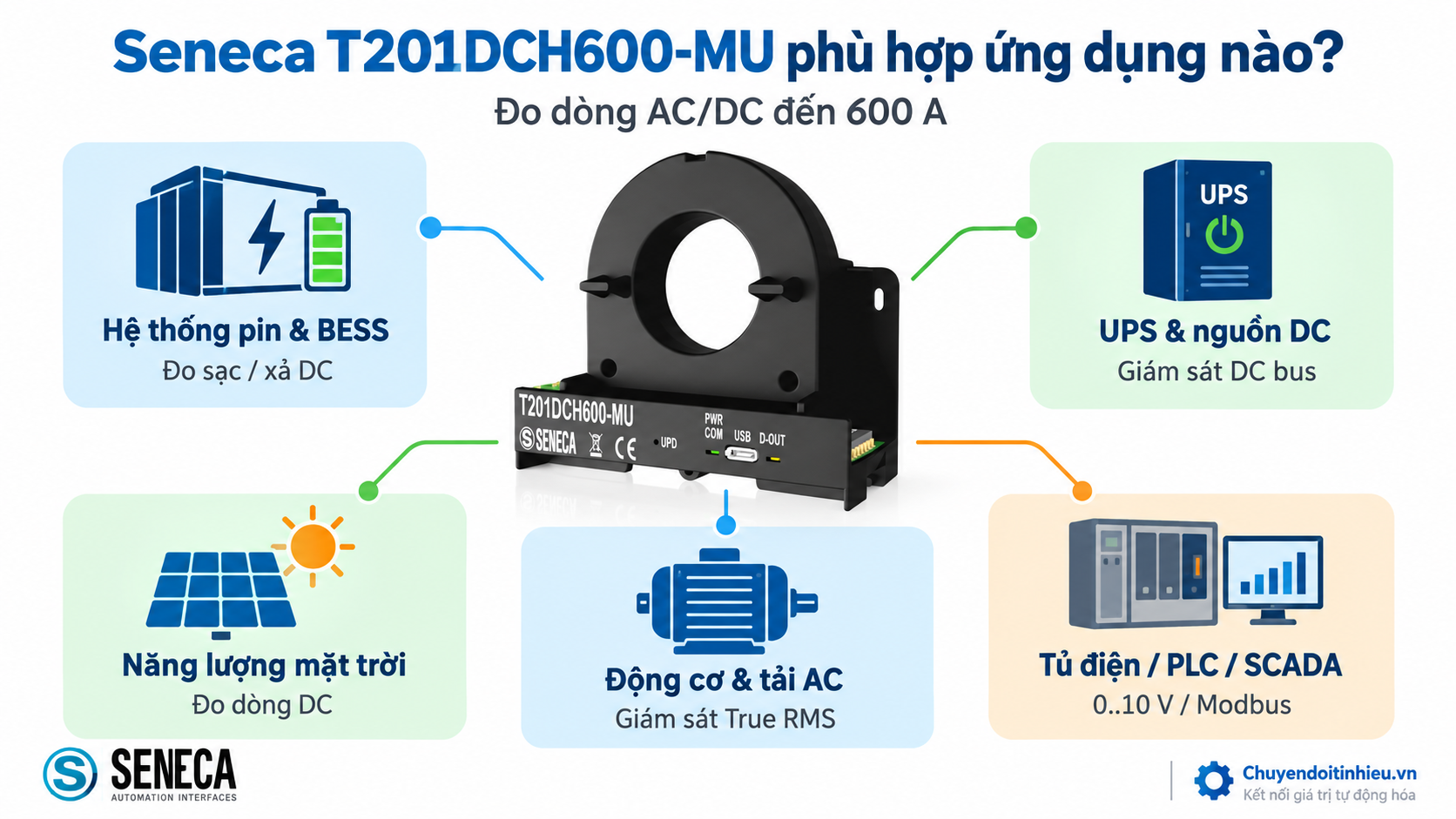

Với dải đo 600A và khả năng đo AC/DC, Seneca T201DCH600-MU phù hợp với nhiều hệ thống điện và tự động hóa công suất lớn.

Hệ thống pin và BESS: chế độ DC Bipolar cho phép xác định cả chiều sạc và chiều xả của battery bank. Đây là trường hợp mà CT AC thông thường không đáp ứng được.

UPS và hệ thống nguồn DC: giám sát dòng trên DC bus, bộ sạc, rectifier hoặc nguồn dự phòng.

Năng lượng mặt trời: đo dòng DC tại các tuyến công suất lớn, tủ DC hoặc hệ thống lưu trữ năng lượng.

Động cơ và tải AC: sử dụng chế độ True RMS để giám sát dòng tải và phát hiện trạng thái quá tải hoặc bất thường.

Tủ điện công nghiệp: tín hiệu 0..10V hoặc Modbus có thể đưa trực tiếp về PLC, SCADA hoặc gateway để lưu trữ và giám sát từ xa.

Khi nào nên chọn 600A thay vì 300A?

Không phải ứng dụng nào cũng cần Seneca T201DCH600-MU. Nếu dòng tải tối đa chỉ khoảng 100–200A, lựa chọn cảm biến có dải nhỏ hơn thường hợp lý hơn vì tận dụng được thang đo tốt hơn.

Nếu chỉ cần tín hiệu 4..20mA và dòng tối đa 300A, có thể tham khảo Seneca T201DCH300-LP.

T201DCH600-MU hay đồng hồ đo công suất?

T201DCH600-MU tập trung vào nhiệm vụ đo dòng điện. Nếu hệ thống chỉ cần biết dòng AC/DC, cảnh báo dòng và truyền giá trị về PLC thì giải pháp này tương đối gọn.

Nếu ngoài dòng điện còn cần đo điện áp, công suất, năng lượng và các thông số điện khác, nên chuyển sang nhóm power meter. Ví dụ Seneca T203PM600-MU là giải pháp đo điện AC/DC 1 pha với dải dòng 600A và Modbus RTU.

Việc phân biệt hai nhu cầu này ngay từ đầu giúp tránh chọn một thiết bị có quá nhiều chức năng hoặc ngược lại thiếu dữ liệu cần thiết cho hệ thống.

So sánh T201DCH600-MU với CT truyền thống

CT dòng truyền thống là lựa chọn phổ biến và kinh tế khi chỉ cần đo dòng AC. Tuy nhiên tín hiệu thứ cấp thường là 1A hoặc 5A nên muốn đưa vào PLC phải có thêm bộ chuyển đổi.

Seneca T201DCH600-MU tích hợp sẵn Hall Effect, xử lý TRMS, 0..10V, Modbus và alarm. Vì vậy cấu trúc hệ thống có thể đơn giản hơn đáng kể.

Trường hợp đã có CT 0..5A và chỉ cần chuyển tín hiệu sang analog, có thể sử dụng bộ chuyển đổi dòng Seneca Z201 thay vì thay toàn bộ hệ thống bằng cảm biến Hall.

Giá Seneca T201DCH600-MU

Giá Seneca T201DCH600-MU tại Việt Nam có thể tham khảo trong khoảng 4–5 triệu đồng. Mức thực tế thay đổi theo tỷ giá, số lượng, thời điểm nhập hàng và yêu cầu chứng từ của dự án.

Đối với dự án nhiều điểm đo, nên gửi số lượng cùng yêu cầu về dải dòng, tín hiệu và phương thức truyền thông để kiểm tra lại model trước khi đặt hàng. Trong một số trường hợp sử dụng model 300A hoặc bản chỉ có analog sẽ tối ưu chi phí hơn.

FAQ về Seneca T201DCH600-MU

T201DCH600-MU đo được dòng DC không?

Có. T201DCH600-MU dùng Hall Effect nên đo được cả AC và DC. Chế độ DC Bipolar còn cho phép xác định dòng theo hai chiều từ -600A đến +600A.

T201DCH600-MU có tín hiệu 4-20mA không?

Không. Phiên bản T201DCH600-MU sử dụng ngõ ra analog 0..10V, đồng thời có RS485 Modbus RTU và Digital Output. Nếu dự án bắt buộc dùng 4..20mA cần chọn model phù hợp khác trong dòng T201.

Có thể đọc T201DCH600-MU bằng PLC không?

Có. PLC có thể nhận 0..10V qua Analog Input hoặc giao tiếp trực tiếp với T201DCH600-MU thông qua RS485 Modbus RTU.

Có thể đo dòng sạc và xả ắc quy không?

Có. Chế độ DC Bipolar là lựa chọn phù hợp vì cho phép nhận biết dòng theo hai chiều, từ đó xác định trạng thái sạc hoặc xả.

T201DCH600-MU có lắp lên dây đang đấu sẵn được không?

T201DCH600-MU là phiên bản lõi kín nên dây phải đi xuyên qua tâm cảm biến. Với dây đã đấu hoàn chỉnh thường phải ngắt điện và tháo đầu dây để lắp. Nếu yêu cầu lõi mở nên kiểm tra T201DCH600-OPEN.

Lỗ xuyên của T201DCH600-MU bao nhiêu?

Đường kính lỗ xuyên khoảng 35mm, lớn hơn các model T201DCH dòng thấp. Đây là lợi thế khi đo dòng 600A sử dụng cáp tiết diện lớn.

Mua Seneca T201DCH600-MU chính hãng

Seneca T201DCH600-MU phù hợp khi cần đo dòng AC/DC lớn đến 600A, lấy tín hiệu 0..10V hoặc truyền dữ liệu trực tiếp bằng Modbus RTU. Với chế độ DC Bipolar, thiết bị cũng đặc biệt hữu ích trong các ứng dụng battery, UPS và hệ thống lưu trữ năng lượng có dòng sạc/xả hai chiều.

Trước khi chọn model, Chuyendoitinhieu.vn khuyến nghị xác định dòng vận hành thực tế, dòng cực đại, đường kính dây dẫn, AC hay DC, có cần xác định chiều dòng hay không và PLC đang sử dụng 0..10V hay Modbus.
