Seneca T201DCH100-OPEN – Biến dòng mở 100A AC/DC 0-10V Modbus

Seneca T201DCH100-OPEN là biến dòng AC/DC lõi mở sử dụng công nghệ Hall Effect, được thiết kế để đo trực tiếp dòng điện đến 100 A và chuyển đổi thành tín hiệu analog 0..10 V hoặc truyền giá trị đo qua RS485 Modbus RTU. Điểm đáng chú ý nhất của phiên bản OPEN là lõi cảm biến có thể mở ra, cho phép lắp quanh dây dẫn hoặc thanh dẫn hiện hữu mà không cần luồn đầu dây xuyên qua biến dòng.

Khả năng đo AC/DC TRMS, DC Bipolar, đường kính lỗ xuyên 35 mm và cáp tối đa khoảng 33 mm giúp Seneca T201DCH100-OPEN phù hợp cho hệ thống pin, bộ sạc, điện mặt trời, nguồn DC, động cơ, tải AC/DC và các tủ điện cần bổ sung chức năng giám sát dòng mà không muốn thay đổi nhiều kết cấu dây dẫn.

So với các biến dòng CT truyền thống chỉ đưa ra 0..5 A hoặc 0..1 A, Seneca T201DCH100-OPEN tích hợp trực tiếp xử lý tín hiệu, ngõ ra 0..10 V và Modbus RTU. PLC, bộ điều khiển hoặc hệ thống giám sát có thể nhận giá trị dòng điện mà không cần bổ sung thêm một bộ chuyển đổi CT trung gian.

Seneca T201DCH100-OPEN là gì?

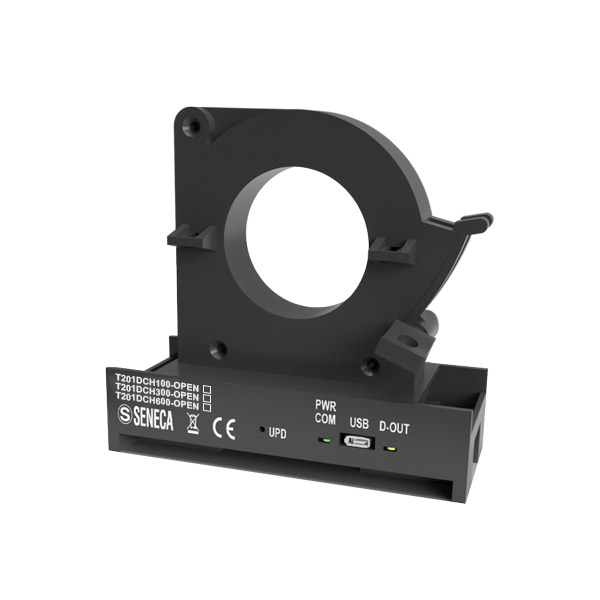

Seneca T201DCH100-OPEN thuộc dòng T201 của Seneca – Italy, là cảm biến dòng điện Hall Effect không tiếp xúc với lõi từ có khả năng mở. Thiết bị đo dòng điện chạy xuyên qua tâm cảm biến, xử lý giá trị AC/DC và cung cấp tín hiệu tương ứng cho hệ thống điều khiển.

Thiết bị có thể làm việc ở các dải 0..50 A, 0..100 A AC/DC TRMS hoặc ±25 A, ±50 A và ±100 A khi đo DC Bipolar. Nhờ khả năng đo hai chiều, Seneca T201DCH100-OPEN đặc biệt hữu ích trong hệ thống pin và bộ lưu trữ năng lượng, nơi dòng điện có thể thay đổi chiều giữa quá trình sạc và xả.

Bạn có thể tham khảo thêm nhóm biến dòng và cảm biến dòng điện để so sánh các phương án đo AC, DC, AC/DC và các chuẩn tín hiệu 4..20 mA, 0..10 V hoặc Modbus.

Điểm nổi bật của Seneca T201DCH100-OPEN

Lõi mở giúp lắp đặt thuận tiện trên hệ thống hiện hữu

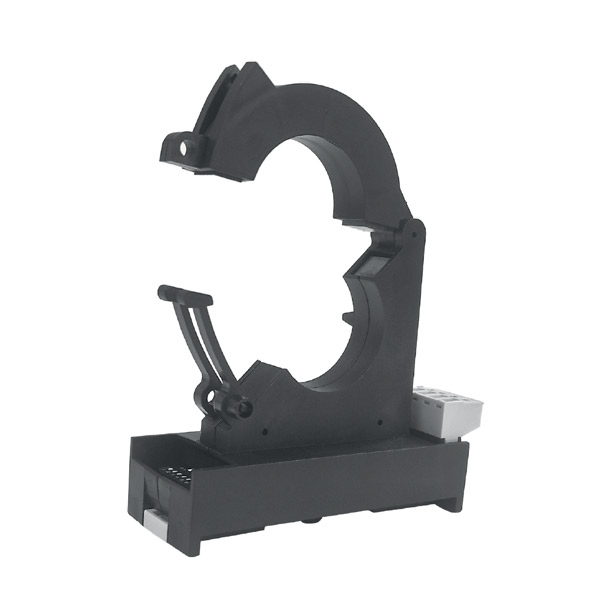

Ưu điểm quan trọng nhất của Seneca T201DCH100-OPEN nằm ngay trong ký hiệu “OPEN”. Phần lõi cảm biến có thể mở để đưa dây dẫn vào tâm biến dòng rồi đóng lại sau khi lắp.

Thiết kế này có lợi khi cần bổ sung hệ thống giám sát dòng vào một tủ điện đã vận hành, đặc biệt trong trường hợp đầu cáp lớn, đầu cos khó tháo hoặc dây dẫn đã được cố định. Lỗ xuyên của phiên bản OPEN đạt 35 mm và có thể sử dụng với cáp có đường kính tối đa khoảng 33 mm.

Đây cũng là khác biệt quan trọng giữa Seneca T201DCH100-OPEN và T201DCH100-MU. Phiên bản MU dùng lõi kín với lỗ xuyên nhỏ hơn, trong khi phiên bản OPEN ưu tiên khả năng retrofit và dây dẫn kích thước lớn.

Đo được cả dòng AC và DC TRMS

Không giống biến dòng CT điện từ thông thường chủ yếu sử dụng cho dòng AC, Seneca T201DCH100-OPEN sử dụng Hall Effect nên có thể đo cả dòng điện một chiều và xoay chiều.

Ở chế độ AC/DC TRMS, thiết bị có thể lựa chọn dải 0..50 A hoặc 0..100 A. Phép đo TRMS giúp thiết bị phù hợp hơn với những tải mà dạng sóng không hoàn toàn hình sin như nguồn switching, bộ sạc, tải điện tử hoặc một số hệ thống điều khiển công suất.

Đo dòng DC hai chiều ±100A

Seneca T201DCH100-OPEN còn hỗ trợ các dải ±25 A, ±50 A và ±100 A DC Bipolar. Khi dòng điện đảo chiều, giá trị đo cũng phản ánh được chiều dòng tương ứng.

Tính năng này rất hữu ích trong hệ thống battery storage. Ví dụ, một chiều dòng có thể tương ứng với quá trình sạc và chiều ngược lại tương ứng với quá trình xả. PLC hoặc hệ thống giám sát có thể dựa vào giá trị dương và âm để xác định trạng thái vận hành.

Ngõ ra analog 0..10V

Ngõ ra analog tiêu chuẩn của Seneca T201DCH100-OPEN là 0..10 V với độ phân giải 13 bit, tương đương khoảng 10.000 điểm đo. Đây là chuẩn tín hiệu phổ biến trên PLC, bộ điều khiển và các module analog input.

Trong ứng dụng đơn giản, chỉ cần cấp nguồn 12..28 VDC cho biến dòng rồi kết nối ngõ ra 0..10 V về analog input của PLC. PLC sau đó scale tín hiệu điện áp về giá trị dòng điện thực tế.

Tích hợp RS485 Modbus RTU và USB

Ngoài tín hiệu analog, Seneca T201DCH100-OPEN còn được tích hợp cổng RS485 và giao thức Modbus RTU Slave. Tốc độ truyền thông có thể cấu hình trong khoảng 1.200 đến 115.200 bps.

Modbus RTU đặc biệt hữu ích khi cần thu thập nhiều điểm đo trên cùng một đường truyền RS485, giảm số lượng analog input và hạn chế dây tín hiệu chạy riêng từ từng biến dòng về PLC.

Cổng USB kết hợp phần mềm EASY SETUP của Seneca hỗ trợ cấu hình và khai thác thiết bị. Ngoài ra, một số thông số cơ bản của Seneca T201DCH100-OPEN có thể được thiết lập bằng DIP-Switch.

Có thể sử dụng ngõ ra cảnh báo

Thiết bị hỗ trợ một ngõ ra số dạng PNP active với dòng tối đa 50 mA để sử dụng cho chức năng alarm. Theo cấu hình của nhà sản xuất, chức năng cảnh báo được sử dụng như một lựa chọn thay cho kênh analog.

Nhờ đó, Seneca T201DCH100-OPEN không chỉ dùng để đo dòng liên tục mà còn có thể tham gia vào các bài toán giám sát vượt ngưỡng dòng điện.

Thông số kỹ thuật Seneca T201DCH100-OPEN

Các dải đo của T201DCH100-OPEN

Một lợi thế khác của Seneca T201DCH100-OPEN là không bị giới hạn ở duy nhất dải 0..100 A. Người dùng có thể chọn dải phù hợp với dòng thực tế để tận dụng tốt hơn độ phân giải của phép đo.

Nguyên lý đo Hall Effect trên T201DCH100-OPEN

Khi dòng điện chạy trong dây dẫn xuyên qua tâm cảm biến, dòng điện tạo ra từ trường tỷ lệ với cường độ dòng. Phần tử Hall bên trong Seneca T201DCH100-OPEN phát hiện từ trường này và mạch điện tử xử lý để xác định giá trị dòng điện.

Do phép đo được thực hiện thông qua từ trường, mạch đo không cần mắc nối tiếp trực tiếp vào đường công suất như điện trở shunt. Đây là lý do cảm biến Hall Effect được sử dụng rộng rãi khi cần đo dòng DC hoặc AC/DC mà vẫn duy trì cách ly giữa mạch công suất và hệ thống đo lường.

Seneca T201DCH100-OPEN khác T201DCH100-MU thế nào?

Hai model có khá nhiều tính năng giống nhau: cùng đo đến 100 A AC/DC, hỗ trợ TRMS và DC Bipolar, có 0..10 V, Modbus RTU và cấu hình bằng phần mềm. Điểm quyết định khi lựa chọn nằm ở kết cấu cơ khí.

Nếu hệ thống đang lắp mới và dây dẫn dễ dàng luồn xuyên qua cảm biến, có thể tham khảo Seneca T201DCH100-MU. Nếu tủ điện đã hoàn thiện hoặc cáp lớn, Seneca T201DCH100-OPEN thường thuận tiện hơn về mặt thi công.

Ứng dụng của Seneca T201DCH100-OPEN

Giám sát dòng điện hệ thống pin

Khả năng đo dòng DC Bipolar giúp Seneca T201DCH100-OPEN phù hợp với battery bank, UPS DC và hệ thống lưu trữ năng lượng. Dòng điện sạc và xả có thể được theo dõi theo hai chiều thay vì chỉ đo trị tuyệt đối.

Điện mặt trời và hệ thống DC

Thiết bị có thể sử dụng để giám sát dòng trên các nhánh DC của hệ thống solar, bộ sạc hoặc nguồn công nghiệp. Giá trị đo có thể đưa trực tiếp về PLC bằng 0..10 V hoặc Modbus RTU.

Giám sát động cơ và tải AC

Với chế độ AC TRMS, Seneca T201DCH100-OPEN có thể giám sát dòng của motor, heater và các tải AC khác trong phạm vi dòng cho phép. Giá trị dòng điện có thể được sử dụng để theo dõi trạng thái vận hành, xu hướng tải hoặc phát hiện các tình trạng dòng bất thường.

Retrofit hệ thống giám sát năng lượng

Đây là ứng dụng mà phiên bản OPEN thể hiện ưu thế rõ nhất. Thay vì tháo đầu cáp để luồn dây qua CT, lõi của cảm biến có thể mở để lắp quanh dây dẫn có sẵn.

Nếu chỉ cần đo dòng AC nhỏ và muốn lấy trực tiếp tín hiệu 4..20 mA, có thể tham khảo biến dòng Seneca T201. Đối với dòng DC nhỏ đến 40 A, Seneca T201DC là một lựa chọn khác.

Kết nối Seneca T201DCH100-OPEN với PLC

Kết nối bằng tín hiệu 0..10V

Trong hệ thống analog, Seneca T201DCH100-OPEN được cấp nguồn 12..28 VDC. Ngõ ra 0..10 V được kết nối vào analog input điện áp của PLC hoặc bộ điều khiển.

Ví dụ khi cài dải 0..100 A, hệ thống điều khiển có thể scale 0 V tương ứng 0 A và 10 V tương ứng 100 A. Việc scale cuối cùng cần thực hiện đúng theo dải đo và chế độ được cấu hình trên thiết bị.

Kết nối bằng RS485 Modbus RTU

Nếu PLC hoặc gateway hỗ trợ Modbus RTU, có thể truyền giá trị đo bằng RS485. Phương án này phù hợp khi có nhiều Seneca T201DCH100-OPEN hoặc nhiều thiết bị Modbus cần kết nối chung trên một bus truyền thông.

Khi sử dụng RS485 cần cấu hình địa chỉ Slave, baud rate và các thông số truyền thông tương ứng giữa biến dòng và thiết bị Master.

Cách chọn Seneca T201DCH100-OPEN đúng ứng dụng

Trước khi chọn Seneca T201DCH100-OPEN, cần xác định dòng làm việc thực tế và dòng cực đại. Nếu dòng bình thường chỉ khoảng 20–40 A, có thể sử dụng dải 50 A thay vì 100 A để tận dụng tốt hơn độ phân giải.

Tiếp theo cần kiểm tra kích thước dây. Phiên bản OPEN có lỗ xuyên 35 mm và hỗ trợ cáp đường kính khoảng 33 mm. Nếu dây dẫn lớn hơn giới hạn này hoặc dòng điện vượt 100 A, nên chuyển sang T201DCH300-OPEN hoặc T201DCH600-OPEN.

Chuẩn tín hiệu cũng cần được xem xét. Nếu PLC có analog input 0..10 V thì có thể sử dụng trực tiếp ngõ ra analog. Khi hệ thống ưu tiên truyền thông hoặc muốn thu thập nhiều điểm đo, Modbus RTU thường thuận tiện hơn.

Ngược lại, nếu hệ thống bắt buộc dùng 4..20 mA, không nên chọn Seneca T201DCH100-OPEN chỉ vì dải đo phù hợp. Khi đó nên chọn đúng phiên bản có output 4..20 mA, chẳng hạn dòng T201DCH-LP. Có thể xem Seneca T201DCH300-LP để tham khảo cấu trúc dòng LP.

Giá Seneca T201DCH100-OPEN

Giá Seneca T201DCH100-OPEN phụ thuộc thời điểm nhập hàng, số lượng, tỷ giá EUR/VND và điều kiện giao hàng. Giá niêm yết tại Seneca hiện bắt đầu từ 129 EUR.

Tại Việt Nam có thể tham khảo khoảng 4.500.000 – 5.500.000 VNĐ. Đây là khoảng giá tham khảo để dự toán, không phải báo giá cố định. Khách hàng dự án hoặc mua số lượng nên liên hệ trực tiếp để nhận báo giá tại thời điểm đặt hàng.

Một số câu hỏi thường gặp

T201DCH100-OPEN có đo được dòng DC không?

Có. Seneca T201DCH100-OPEN đo được AC/DC TRMS và hỗ trợ DC Bipolar đến ±100 A.

T201DCH100-OPEN có output 4..20mA không?

Không. Ngõ ra analog của model này là 0..10 V. Thiết bị đồng thời hỗ trợ RS485 Modbus RTU và ngõ ra PNP Alarm tùy cấu hình. Nếu cần chuẩn 4..20 mA nên chọn dòng T201 hoặc T201DCH-LP phù hợp.

T201DCH100-OPEN có cần tháo dây điện để lắp không?

Về kết cấu cơ khí, lõi biến dòng có thể mở nên không cần phải luồn đầu dây xuyên qua lỗ CT như biến dòng lõi kín. Tuy nhiên quá trình thi công vẫn phải tuân thủ quy trình an toàn điện của hệ thống.

T201DCH100-OPEN và T201DCH100-MU nên chọn loại nào?

Nếu cần lõi mở, cáp lớn hoặc retrofit hệ thống hiện hữu, Seneca T201DCH100-OPEN có lợi thế rõ hơn. Nếu dây có thể luồn qua CT và lỗ 20,8 mm đáp ứng được kích thước cáp, T201DCH100-MU thường là phương án gọn và kinh tế hơn.

Có thể dùng T201DCH100-OPEN để đo dòng 70A không?

Có. Với dòng làm việc khoảng 70 A, có thể cấu hình dải 0..100 A AC/DC TRMS. Cần tính thêm dòng cực đại thực tế để tránh chọn dải quá sát với tải.

Tài liệu Seneca T201DCH100-OPEN

Thông số kỹ thuật, tài liệu cài đặt, manual và thông tin sản phẩm có thể tham khảo trực tiếp tại trang chính thức Seneca T201DCH100-OPEN.
