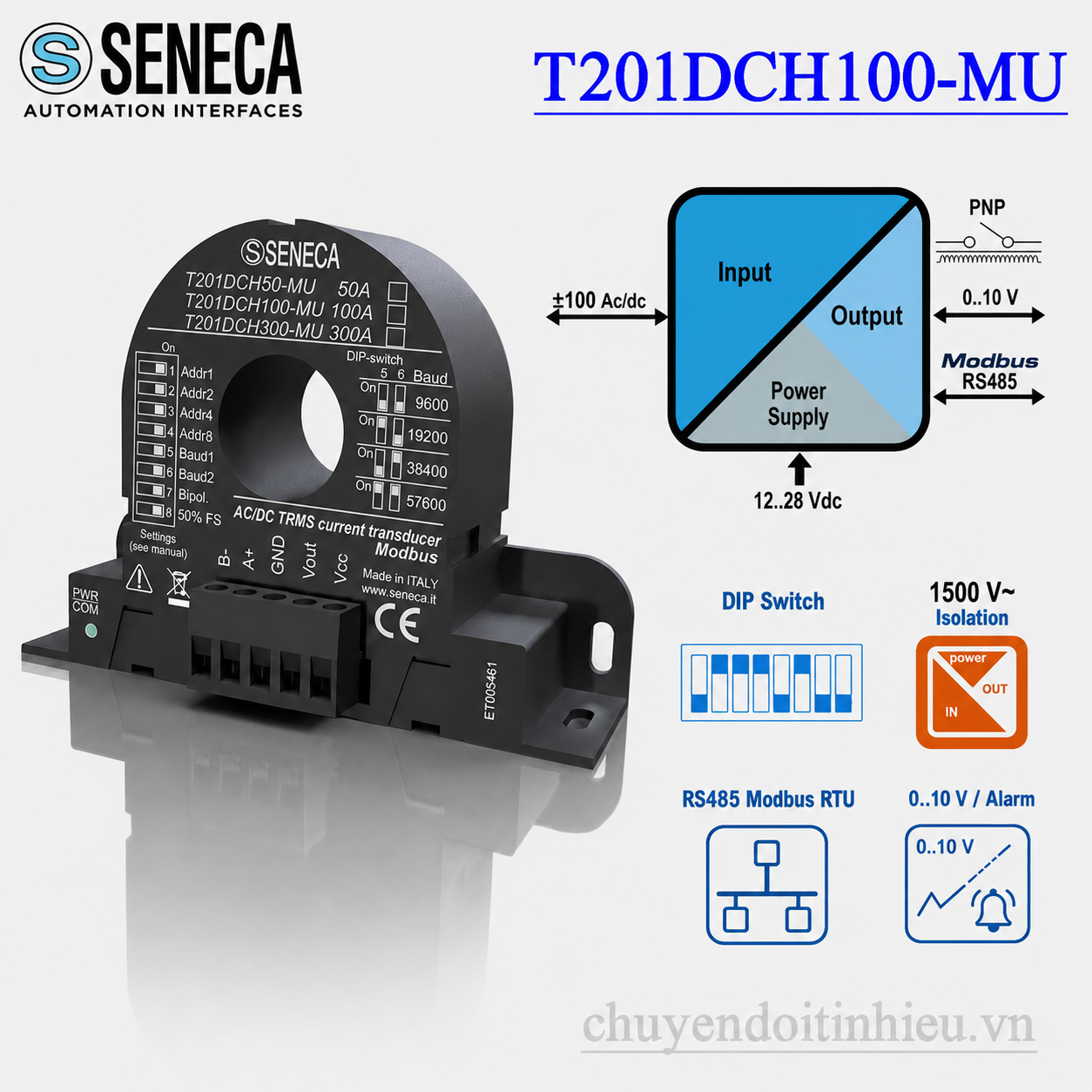

Seneca T201DCH100-MU – Biến dòng 100A AC/DC 0-10V Modbus

Seneca T201DCH100-MU là biến dòng AC/DC 100A sử dụng công nghệ Hall Effect, được thiết kế để đo dòng điện trực tiếp bằng cách luồn dây dẫn qua lỗ cảm biến mà không cần mắc điện trở shunt vào mạch công suất. Thiết bị hỗ trợ cả phép đo AC/DC True RMS và DC Bipolar, đồng thời cung cấp tín hiệu 0–10V, ngõ ra cảnh báo và giao tiếp RS485 Modbus RTU.

Điểm đáng chú ý của Seneca T201DCH100-MU là khả năng kết hợp nhiều phương thức lấy dữ liệu trong một thiết bị nhỏ gọn. Người dùng có thể đưa tín hiệu analog 0–10V trực tiếp về PLC, đọc giá trị dòng qua Modbus RTU hoặc cấu hình ngõ ra thành tín hiệu cảnh báo. Cổng microUSB kết hợp phần mềm EASY SETUP giúp cài đặt chi tiết mà không phải phụ thuộc hoàn toàn vào DIP Switch.

Nếu cần xem toàn bộ nhóm thiết bị đo dòng đang được Chuyendoitinhieu.vn phân phối, có thể tham khảo danh mục biến dòng và cảm biến dòng điện hoặc nhóm biến dòng đo trực tiếp.

Seneca T201DCH100-MU là gì?

Seneca T201DCH100-MU là current transducer đo dòng điện xoay chiều và một chiều đến 100A. Phần tử Hall nằm trong mạch từ của cảm biến ghi nhận từ trường sinh ra khi dòng điện chạy qua dây dẫn xuyên tâm thiết bị. Vì vậy mạch đo không cần mắc nối tiếp trực tiếp vào đường công suất như phương pháp dùng shunt.

Dòng điện cần đo chỉ đi xuyên qua lỗ Ø20,8 mm của cảm biến. Mạch điện tử bên trong xử lý tín hiệu Hall rồi chuyển thành giá trị 0–10V hoặc dữ liệu Modbus RTU. Cách bố trí này rất thuận lợi cho tủ điện, hệ thống pin, bộ sạc, nguồn DC, động cơ và các tải AC/DC cần theo dõi dòng liên tục.

Khác với CT điện từ thông thường chủ yếu dùng cho AC, công nghệ Hall của T201DCH100-MU cho phép thiết bị đo cả thành phần DC. Đây là điểm quan trọng trong các hệ thống pin, UPS, nguồn DC, bộ sạc hoặc hệ thống có dòng điện hai chiều.

Thông số kỹ thuật Seneca T201DCH100-MU

Hai chế độ đo của T201DCH100-MU

AC/DC True RMS 0–100A

Ở chế độ True RMS, Seneca T201DCH100-MU đo trị hiệu dụng của dòng điện. Người dùng có thể lựa chọn full scale 100A hoặc giảm còn 50A để tăng độ phân giải cho các ứng dụng có dòng tải nhỏ hơn.

Với thang 0–100A, dòng 0A tương ứng khoảng 0V và giá trị full scale tương ứng 10V. PLC có thể scale tín hiệu 0–10V thành 0–100A. Khi chọn thang 0–50A, 10V sẽ tương ứng 50A.

DC Bipolar ±100A

Chế độ DC Bipolar được dùng khi cần xác định cả độ lớn và chiều của dòng DC. T201DCH100-MU hỗ trợ hai thang -50..+50A và -100..+100A.

Trong chế độ ±100A, điện áp output được bố trí quanh điểm giữa 5V. Dòng 0A tương ứng khoảng 5V; dòng theo một chiều dịch về 10V và dòng ngược chiều dịch về 0V. Đây là cách rất thuận tiện để theo dõi quá trình sạc và xả của pin hoặc ắc quy.

Ngõ ra 0-10V và Alarm của Seneca T201DCH100-MU

Một ưu điểm của Seneca T201DCH100-MU là cùng một thiết bị có thể cấu hình ngõ Vout theo dạng analog hoặc digital. Ở chế độ analog, thiết bị cung cấp tín hiệu 0–10V với tải tối thiểu 2 kΩ và độ phân giải 13 bit.

Khi cấu hình ngõ ra digital, Vout trở thành output active 0..Vcc với dòng tải tối đa 50mA. Seneca mô tả phiên bản này là ngõ alarm PNP. Do hai chức năng sử dụng cùng chân Vout/GND, cần chọn đúng loại output trong cấu hình; không nên hiểu đây là hai ngõ ra độc lập hoạt động đồng thời.

Nhờ chức năng này, T201DCH100-MU có thể vừa đáp ứng bài toán đo dòng liên tục, vừa phù hợp cho ứng dụng cần cảnh báo khi dòng điện vượt hoặc xuống dưới một ngưỡng cài đặt.

RS485 Modbus RTU trên T201DCH100-MU

Ngoài ngõ ra analog, Seneca T201DCH100-MU còn tích hợp RS485 Modbus RTU Slave. Đây là khác biệt đáng kể so với các biến dòng 4–20mA hoặc 0–10V thông thường vì PLC, gateway hoặc hệ thống thu thập dữ liệu có thể đọc trực tiếp giá trị số.

Địa chỉ Modbus cơ bản từ 1 đến 15 có thể thiết lập bằng DIP Switch 1–4. DIP Switch 5–6 dùng chọn baud rate 9600, 19200, 38400 hoặc 57600 baud. Những cấu hình chi tiết hơn có thể thực hiện trong EASY SETUP.

Thiết bị hỗ trợ các function Modbus phổ biến gồm Read Holding Register – Function 03, Write Single Register – Function 06 và Write Multiple Registers – Function 16. Vì vậy việc tích hợp T201DCH100-MU vào PLC hoặc hệ thống giám sát Modbus tương đối thuận tiện.

Cổng microUSB dùng để làm gì?

MicroUSB được sử dụng để cấu hình và trao đổi dữ liệu với thiết bị. Giao tiếp USB sử dụng Modbus với thông số cố định 38400 baud, 8 bit, No parity, 1 stop bit.

Lưu ý: khi cắm cáp USB vào T201DCH100-MU, giao tiếp USB được ưu tiên và RS485 sẽ tạm thời ngừng hoạt động. Sau khi rút USB, RS485 được kích hoạt trở lại.

Cài đặt DIP Switch T201DCH100-MU

Tám DIP Switch trên Seneca T201DCH100-MU cho phép thực hiện nhanh các cấu hình cơ bản mà không cần máy tính.

Khi toàn bộ DIP Switch ở vị trí OFF, thiết bị sử dụng cấu hình được lưu trong bộ nhớ Flash. Trường hợp muốn cấu hình hoàn chỉnh bằng EASY SETUP, nên sử dụng chế độ này.

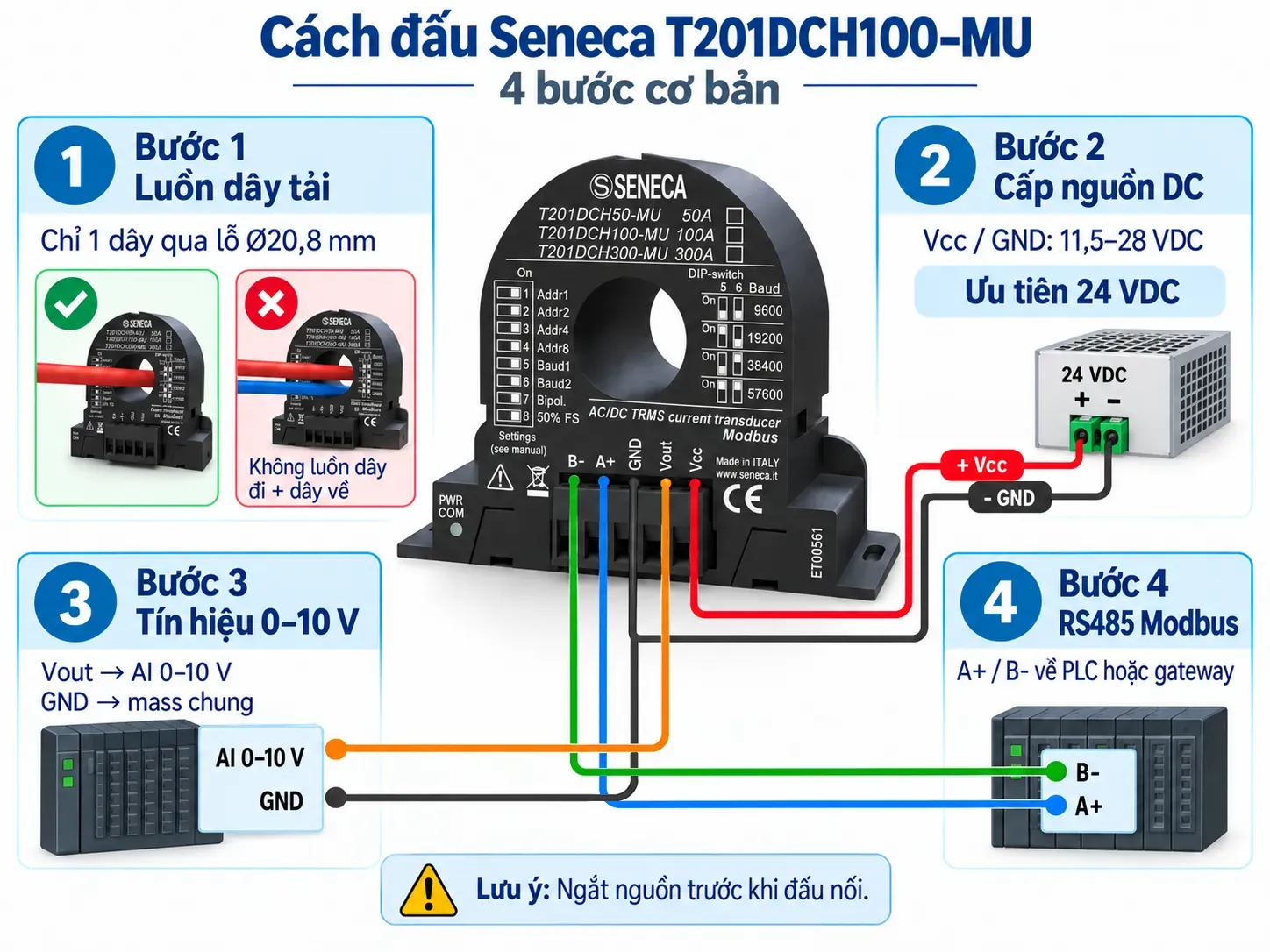

Cách đấu Seneca T201DCH100-MU

Bước 1 – Luồn dây tải qua cảm biến

Ngắt nguồn hệ thống trước khi thao tác, tháo một đầu dây nếu cần và luồn duy nhất dây dẫn cần đo xuyên qua lỗ Ø20,8mm của T201DCH100-MU. Không luồn đồng thời cả dây đi và dây về vì từ trường có thể triệt tiêu lẫn nhau.

Bước 2 – Cấp nguồn cho thiết bị

Cấp nguồn DC vào Vcc và GND. Manual của Seneca quy định dải điện áp 11,5–28VDC, vì vậy nguồn 24VDC công nghiệp là lựa chọn phù hợp trong phần lớn tủ điều khiển.

Bước 3 – Đấu tín hiệu 0-10V

Chân Vout nối về analog input 0–10V của PLC hoặc bộ hiển thị, GND nối chung mass tín hiệu theo sơ đồ hãng. Sau đó scale giá trị 0–10V thành dải dòng tương ứng.

Bước 4 – Đấu RS485

Hai terminal A+ và B- được sử dụng cho mạng RS485. Cần giữ đúng cực A/B và thiết lập địa chỉ Modbus riêng cho từng thiết bị trên cùng đường truyền.

Ứng dụng của Seneca T201DCH100-MU

Khả năng đo cả AC và DC giúp Seneca T201DCH100-MU phù hợp với nhiều ứng dụng mà CT AC truyền thống không xử lý được. Một số trường hợp điển hình là giám sát dòng điện tải trong tủ điện, dòng motor, bộ nguồn công nghiệp, UPS, hệ thống pin lưu trữ, bộ sạc và nguồn DC.

Ở hệ thống pin hoặc ắc quy, chế độ DC Bipolar cho phép nhận biết pin đang sạc hay xả thông qua dấu của dòng điện. PLC có thể đọc giá trị này trực tiếp bằng Modbus hoặc thông qua tín hiệu 0–10V với điểm 0A tại 5V.

Trong các hệ thống giám sát từ xa, việc tích hợp Modbus RTU ngay trên T201DCH100-MU giúp giảm số lượng bộ chuyển đổi trung gian. Nhiều cảm biến có thể kết nối về PLC, gateway hoặc datalogger thông qua đường bus RS485.

So sánh T201DCH100-MU với các lựa chọn khác

Điểm cần phân biệt là T201DCH100-MU chỉ tập trung vào đo dòng điện. Nếu mục tiêu là tính công suất, điện năng tiêu thụ, hệ số công suất, tần số hoặc THD thì T203PM100-MU sẽ đúng chức năng hơn.

Lưu ý khi lắp T201DCH100-MU

Ngoài ra, T201DCH100-MU có cấp bảo vệ IP20 nên phù hợp lắp bên trong tủ điện hoặc enclosure thích hợp. Không nên lắp trực tiếp ngoài trời, vị trí có nước, bụi dẫn điện hoặc độ ẩm ngưng tụ nếu không có biện pháp bảo vệ bổ sung.

Giá Seneca T201DCH100-MU

Giá Seneca T201DCH100-MU có thể tham khảo trong khoảng 3,5–5 triệu đồng. Mức thực tế thay đổi theo tỷ giá, số lượng đặt hàng, thời điểm nhập hàng và yêu cầu chứng từ.

Để có giá chính xác cho dự án, nên gửi số lượng cần dùng, dải dòng cần đo, kiểu output mong muốn và thiết bị nhận tín hiệu. Chuyendoitinhieu.vn sẽ kiểm tra lại model trước khi báo giá để tránh chọn nhầm giữa bản LP, M, MU hoặc các dải 50A, 100A, 300A.

FAQ về Seneca T201DCH100-MU

T201DCH100-MU có đo được dòng DC không?

Có. Thiết bị đo được cả AC và DC. Với DC còn có thể chọn chế độ Bipolar ±50A hoặc ±100A để nhận biết chiều dòng điện.

T201DCH100-MU có output 4-20mA không?

Không phải output chính của phiên bản MU. Seneca T201DCH100-MU sử dụng 0–10V hoặc ngõ digital/alarm kết hợp RS485 Modbus RTU. Nếu cần 4–20mA nên chọn phiên bản T201DCH100-LP.

Có thể đọc T201DCH100-MU bằng PLC qua Modbus không?

Có. T201DCH100-MU hoạt động ở chế độ Modbus RTU Slave và kết nối với PLC qua RS485 A+/B-.

T201DCH100-MU có đo được dòng sạc và xả pin không?

Có. Chế độ DC Bipolar được thiết kế rất phù hợp cho trường hợp này. Ở thang ±100A, giá trị 0A nằm tại khoảng 5V của tín hiệu analog.

Có cần cắt dây để đo dòng không?

Mạch đo không mắc nối tiếp vào dây tải. Tuy nhiên T201DCH100-MU là dạng lõi kín nên khi lắp mới thường cần ngắt điện và tháo một đầu dây để luồn dây qua lỗ cảm biến. Nếu ứng dụng không thể tháo dây nên khảo sát phiên bản OPEN phù hợp.

Tài liệu Seneca T201DCH100-MU

Thông số và cấu hình của thiết bị nên được đối chiếu với tài liệu phiên bản phần cứng thực tế trước khi cài đặt. Có thể xem trang chính thức của SENECA T201DCH100-MU để tải Installation Manual, User Manual, bản vẽ 2D/3D và tài liệu chứng nhận.
