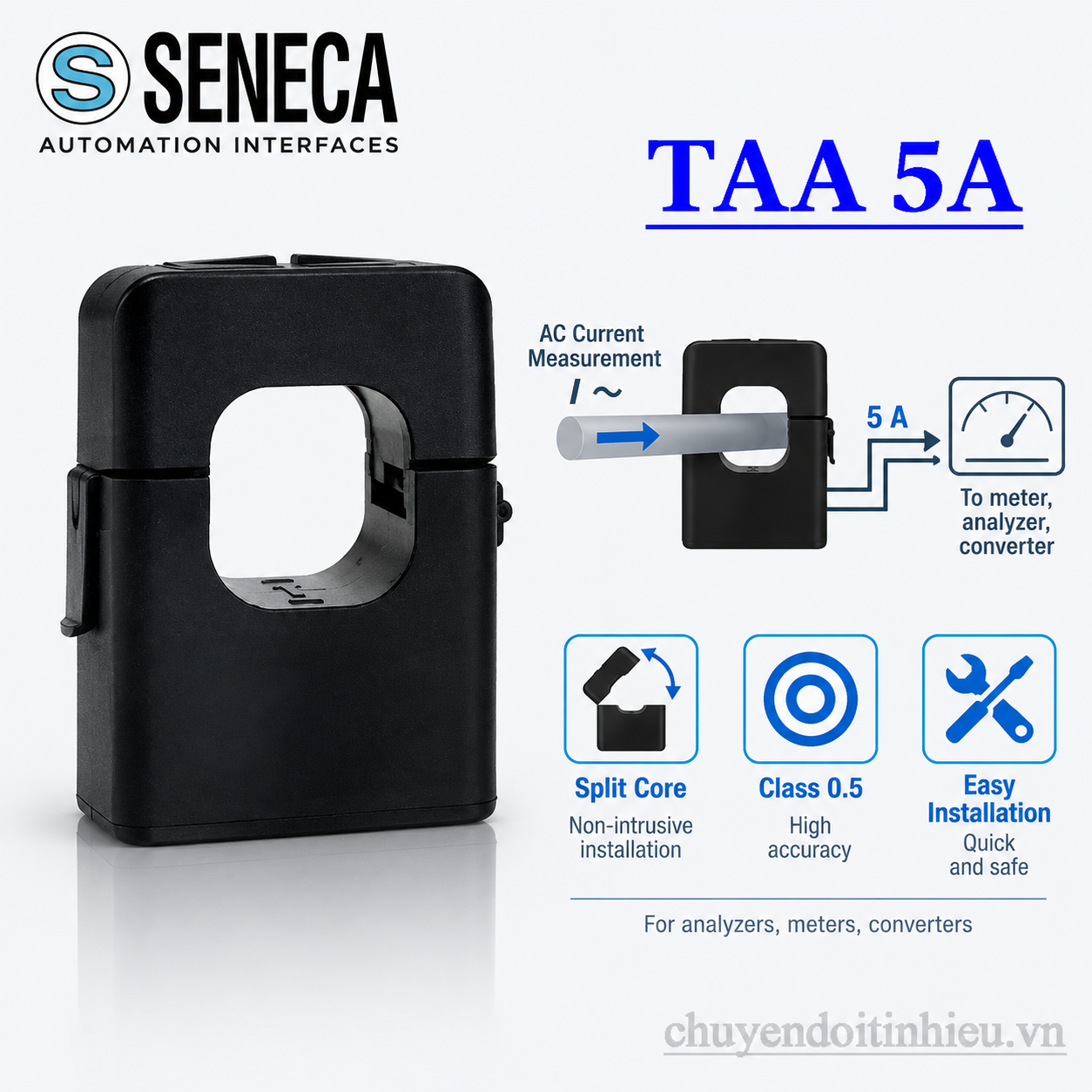

Biến dòng lõi mở Seneca TAA – Current Transformer 5A

(Liên hệ báo giá)

Xuất xứ	Seneca – Italia
Model	Seneca TAA – TAA-2030 / TAA-3637 / TAA-5080 / TAA-8080
Loại biến dòng	Current Transformer lõi mở – Split Core CT
Tỷ số biến dòng	100/5A đến 1000/5A tùy phiên bản
Dòng thứ cấp	5A AC
Cấp chính xác	Class 0.5
Burden	1.5 VA
Tần số	40…60 Hz
Kích thước cửa sổ	20×30 / 36×37 / 50×80 / 80×80 mm
Cấp bảo vệ	IP30
Lắp đặt	DIN rail – đo trên cáp hoặc thanh cái
Bảo hành	12 tháng

✔ Tình trạng: Hàng có sẵn

SKU: SEN_TAA Danh mục: Biến dòng đo trực tiếp Thẻ: biến dòng 100/5A, biến dòng 1000/5A, biến dòng 150/5A, biến dòng 200/5A, biến dòng 250/5A, biến dòng 300/5A, biến dòng 400/5A, biến dòng 500/5A, biến dòng 600/5A, biến dòng 800/5A, biến dòng lõi mở, biến dòng Seneca, CT 5A, current transformer 5A, Seneca TAA, TAA-2030, TAA-3637, TAA-5080, TAA-8080 Thương hiệu: Seneca

Mô tả
Đánh giá (0)

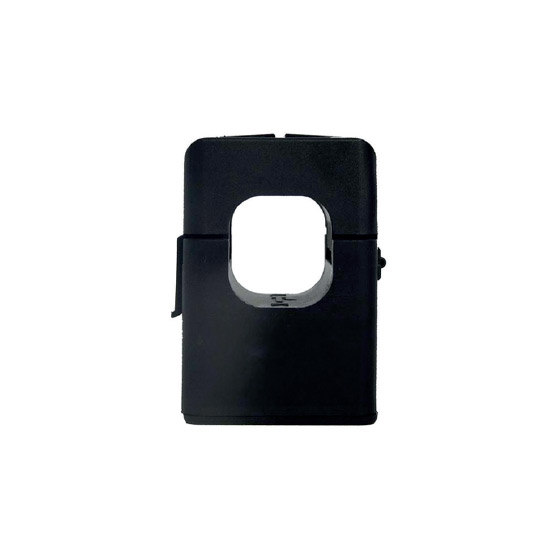

Seneca TAA là dòng biến dòng lõi mở dạng Split Core Current Transformer của Seneca – Italy, được thiết kế để đo dòng điện xoay chiều trên dây cáp hoặc thanh cái và chuyển dòng sơ cấp lớn thành dòng thứ cấp tiêu chuẩn 5A. Điểm nổi bật của dòng sản phẩm này là phần lõi từ có thể mở, thuận tiện khi cần bổ sung hệ thống đo dòng vào tủ điện hiện hữu mà không phải tháo đầu cáp hoặc thanh cái chỉ để luồn qua một CT lõi kín.

Dòng Seneca TAA hiện gồm bốn kích thước chính: TAA-2030, TAA-3637, TAA-5080 và TAA-8080. Kích thước cửa sổ trải từ 20×30 mm đến 80×80 mm, trong khi tỷ số biến dòng có thể lựa chọn từ 100/5A đến 1000/5A tùy series. Nhờ vậy, cùng một trang sản phẩm có thể đáp ứng các nhu cầu tìm kiếm như biến dòng 100/5A, 150/5A, 300/5A, 500/5A, 600/5A, 800/5A hoặc 1000/5A mà không cần tạo hàng loạt trang sản phẩm gần giống nhau.

Nếu cần tìm hiểu tổng quan về các phương pháp đo dòng, có thể tham khảo cảm biến dòng điện và nhóm biến dòng & cảm biến dòng điện trước khi lựa chọn thiết bị.

Chọn nhanh Seneca TAA:

Dòng tải khoảng 100–400A và cáp/thanh cái nhỏ: ưu tiên TAA-2030 cửa sổ 20×30 mm.
Cần CT 100/5A nhưng cửa sổ lớn hơn: xem TAA-3637 kích thước 36×37 mm.
Dòng 250–800A hoặc thanh cái lớn: ưu tiên TAA-5080 cửa sổ 50×80 mm.
Dòng 500–1000A hoặc cần cửa sổ lớn: chọn TAA-8080 kích thước 80×80 mm.
Cần đo DC hoặc cần 0-10V/Modbus trực tiếp: không chọn CT TAA, nên chuyển sang dòng Hall Effect T201DCH.

Tóm Tắt

Seneca TAA là gì?

Seneca TAA là biến dòng điện AC sử dụng nguyên lý cảm ứng điện từ. Dây dẫn hoặc thanh cái cần đo đóng vai trò phía sơ cấp của biến dòng. Khi dòng AC chạy qua dây dẫn, từ trường biến thiên trong lõi CT tạo ra dòng điện ở cuộn thứ cấp theo tỷ lệ xác định.

Ví dụ với Seneca TAA tỷ số 300/5A, khi dòng điện sơ cấp đạt giá trị danh định 300A thì phía thứ cấp tương ứng 5A. Nếu hệ thống tải ở khoảng 150A thì về nguyên tắc giá trị thứ cấp tương ứng khoảng một nửa thang đo. Tín hiệu 5A này được đưa vào đồng hồ điện, power meter, bộ phân tích điện năng hoặc bộ chuyển đổi dòng điện tương thích.

Đây là điểm cần phân biệt với các cảm biến dòng Hall Effect. Seneca TAA không xuất trực tiếp 4-20mA, 0-10V hoặc Modbus. Nếu PLC chỉ nhận analog, cần bổ sung bộ chuyển đổi phía sau CT.

Một lựa chọn phù hợp là Seneca Z201-H chuyển dòng AC 0-5A sang 4-20mA. Khi nguồn tủ là 24VDC, có thể xem thêm Seneca Z201.

4 kích thước biến dòng lõi mở Seneca TAA

Thay vì chia theo từng tỷ số dòng thành nhiều sản phẩm, cách chọn Seneca TAA hợp lý hơn là bắt đầu từ kích thước cửa sổ CT, sau đó lựa chọn tỷ số dòng phù hợp. Seneca hiện chia dòng CT Openable thành bốn series.

Series	Cửa sổ	Tỷ số sử dụng	Ứng dụng ưu tiên
TAA-2030	20 × 30 mm	100/5…400/5A	Cáp, thanh cái nhỏ; tủ điện phổ thông
TAA-3637	36 × 37 mm	Hiện ưu tiên order code 100/5A	Cần cửa sổ lớn hơn TAA-2030
TAA-5080	50 × 80 mm	250/5…800/5A	Cáp lớn, thanh cái công suất
TAA-8080	80 × 80 mm	500/5…1000/5A	Thanh cái lớn, dòng tải cao

Bảng chọn model Seneca TAA

Bảng dưới đây gom các mã Seneca TAA đang được Seneca công bố cho family CT Openable. Khi yêu cầu báo giá, nên cung cấp đồng thời tỷ số dòng và kích thước cửa sổ để chọn đúng order code.

Model	Primary / Secondary	Window	Accuracy	VA
TAA-01005-2030	100/5A	20×30 mm	0.5	1.5 VA
TAA-01505-2030	150/5A	20×30 mm	0.5	1.5 VA
TAA-02005-2030	200/5A	20×30 mm	0.5	1.5 VA
TAA-02505-2030	250/5A	20×30 mm	0.5	1.5 VA
TAA-03005-2030	300/5A	20×30 mm	0.5	1.5 VA
TAA-04005-2030	400/5A	20×30 mm	0.5	1.5 VA
TAA-01005-3637	100/5A	36×37 mm	0.5	1.5 VA
TAA-02505-5080	250/5A	50×80 mm	0.5	1.5 VA
TAA-04005-5080	400/5A	50×80 mm	0.5	1.5 VA
TAA-05005-5080	500/5A	50×80 mm	0.5	1.5 VA
TAA-06005-5080	600/5A	50×80 mm	0.5	1.5 VA
TAA-07505-5080	750/5A	50×80 mm	0.5	1.5 VA
TAA-08005-5080	800/5A	50×80 mm	0.5	1.5 VA
TAA-05005-8080	500/5A	80×80 mm	0.5	1.5 VA
TAA-08005-8080	800/5A	80×80 mm	0.5	1.5 VA
TAA-10005-8080	1000/5A	80×80 mm	0.5	1.5 VA

Lưu ý:
Model và tỷ số dòng nên được kiểm tra lại theo bảng order code mới nhất tại thời điểm đặt hàng. Riêng TAA-3637, tài liệu kỹ thuật của series có đề cập nhiều tỷ số nhưng danh sách mã đặt hàng hiện tại của Seneca chỉ hiển thị TAA-01005-3637 100/5A.

Thông số kỹ thuật Seneca TAA

Thông số	Giá trị
Loại thiết bị	Split Core Current Transformer
Dòng sơ cấp	100…1000A tùy model
Dòng thứ cấp	5A
Cấp chính xác	Class 0.5
Burden danh định	1.5 VA
Tần số	40…60 Hz
Điện áp tham chiếu	0.72 kV
Điện áp thử	3 kV / 50 Hz trong 1 phút
Quá dòng liên tục	1.2 × In
Safety Factor	FS ≤ 5
Nhiệt độ làm việc	-25…+50°C
Nhiệt độ lưu kho	-40…+80°C
Nhiệt độ dây xuyên tối đa	70°C
Độ ẩm	90%, không ngưng tụ
Vỏ	ABS tự chống cháy, terminal được bảo vệ
Cấp bảo vệ	IP30
Lắp đặt	DIN rail

Kích thước Seneca TAA

Không nên chọn Seneca TAA chỉ dựa trên tỷ số dòng. Kích thước dây dẫn hoặc thanh cái thực tế là yếu tố quyết định series nào có thể lắp được.

Series	Cửa sổ	Kích thước thân	Khối lượng
TAA-2030	20×30 mm	89×111×40 mm	720 g
TAA-3637	36×37 mm	89×111×40 mm	720 g
TAA-5080	50×80 mm	114×145×82 mm	900 g
TAA-8080	80×80 mm	144×145×82 mm	1005 g

Cách chọn biến dòng Seneca TAA

1. Xác định dòng tải lớn nhất

Trước tiên cần xác định dòng điện làm việc và dòng cực đại dự kiến. Không nên chọn tỷ số Seneca TAA quá lớn so với dòng vận hành thực tế vì phần lớn thời gian thiết bị sẽ hoạt động ở vùng thấp của thang đo.

Ví dụ tải vận hành khoảng 230–260A có thể xem xét CT 300/5A nếu điều kiện vận hành và dòng cực đại phù hợp. Nếu tải có khả năng tăng cao hơn đáng kể thì cần chọn tỷ số có khoảng dự phòng thích hợp.

2. Đo kích thước cáp hoặc thanh cái

Sau tỷ số dòng, kiểm tra kích thước vật lý. Một CT 300/5A TAA-2030 và một CT có cửa sổ lớn hơn có thể cùng đáp ứng về điện nhưng khác hoàn toàn khả năng lắp cơ khí. Đây là lý do family Seneca TAA được chia thành nhiều kích thước.

3. Kiểm tra thiết bị nhận dòng 5A

Dòng thứ cấp của Seneca TAA là 5A AC. Vì vậy cần kiểm tra power meter, ampe kế hoặc bộ chuyển đổi phía sau có input CT 5A hay không.

Ví dụ Seneca Z203-2 nhận dòng đến 5 Arms và có thể kết hợp với CT ngoài. Nếu chỉ muốn lấy giá trị dòng đưa về PLC bằng 4-20mA hoặc 0-10V thì có thể kết hợp Seneca TAA với Z201/Z201-H.

4. Kiểm tra burden của toàn mạch thứ cấp

Burden của CT không chỉ phụ thuộc thiết bị nhận mà còn gồm trở kháng dây dẫn phía thứ cấp. Với Seneca TAA có burden danh định 1.5VA, nên hạn chế kéo dây thứ cấp quá dài hoặc sử dụng tiết diện dây quá nhỏ nếu điều đó làm tổng tải phía thứ cấp vượt giới hạn thiết kế.

Seneca TAA có đo được dòng DC không?

Không. Seneca TAA là current transformer truyền thống hoạt động dựa trên từ trường biến thiên nên dùng cho dòng AC, với tần số danh định 40–60Hz. Dòng DC ổn định không tạo ra từ thông biến thiên liên tục để CT truyền thống thực hiện phép đo theo nguyên lý này.

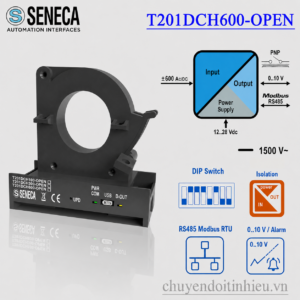

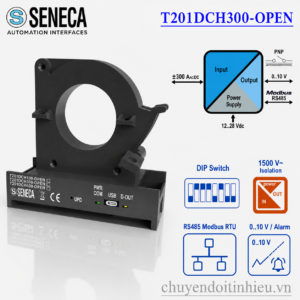

Nếu cần đo cả AC và DC, nên chuyển sang cảm biến Hall Effect. Ví dụ Seneca T201DCH300-OPEN hoặc Seneca T201DCH600-OPEN có lõi mở, đo AC/DC và cung cấp tín hiệu 0-10V cùng Modbus RTU.

Seneca TAA khác T201DCH-OPEN như thế nào?

Tiêu chí	Seneca TAA	T201DCH-OPEN
Nguyên lý	Current Transformer	Hall Effect
Dòng AC	Có	Có
Dòng DC	Không	Có
Ngõ ra	5A AC	0-10V / Modbus
Nguồn cấp	Không cần	Cần nguồn DC
Ứng dụng	Công tơ, power meter, CT 5A	PLC, SCADA, AC/DC

Nếu hệ thống đang sử dụng đồng hồ hoặc bộ phân tích điện năng có input 5A, Seneca TAA thường là giải pháp đơn giản. Nếu yêu cầu đưa tín hiệu trực tiếp về PLC hoặc cần đo DC thì T201DCH phù hợp hơn.

Ứng dụng của Seneca TAA

Seneca TAA phù hợp với các hệ thống điện AC cần giám sát dòng tải nhưng không muốn tháo cáp hoặc thanh cái trong quá trình cải tạo hệ thống đo.

Đo dòng động cơ, máy bơm, quạt và tải công nghiệp.
Đưa tín hiệu CT 5A vào power meter.
Kết hợp đồng hồ điện hoặc bộ đếm điện năng có input CT 5A.
Giám sát dòng từng nhánh phân phối trong tủ MSB/MDB.
Đo dòng trên thanh cái kích thước lớn.
Retrofit hệ thống quản lý năng lượng cho nhà máy.
Đưa CT 5A qua bộ chuyển đổi sang 4-20mA để PLC giám sát.

Cách kết nối Seneca TAA với PLC

Không nên nối trực tiếp ngõ ra 5A của Seneca TAA vào analog input 4-20mA hoặc 0-10V của PLC. Cấu hình thông dụng là:

Dây tải AC → Seneca TAA → 0…5A → Z201/Z201-H → 4-20mA hoặc 0-10V → PLC

Nếu cần đồng thời đo điện áp, dòng, công suất, Cosφ và điện năng thì cấu hình có thể là:

Dây tải → Seneca TAA → Seneca Z203-2 → Analog / Modbus RTU → PLC hoặc SCADA

Với mạng điện ba pha, thông thường sử dụng ba CT có cùng tỷ số, mỗi CT đo một pha rồi đưa về power meter ba pha tương thích.

Lưu ý khi lắp biến dòng Seneca TAA

Mặc dù lõi mở giúp việc cơ khí đơn giản hơn, Seneca TAA vẫn là thiết bị đo trên hệ thống điện công suất. Việc lắp đặt nên được thực hiện bởi người có chuyên môn và ưu tiên cô lập nguồn trước khi thao tác.

Xác định đúng chiều P1/P2 hoặc chiều dòng theo ký hiệu trên CT.
Đấu đúng S1/S2 về thiết bị đo.
Không để mạch thứ cấp CT hở khi phía sơ cấp đang có dòng.
Khi tháo thiết bị đo khỏi CT đang vận hành cần thực hiện quy trình short mạch thứ cấp phù hợp.
Không vượt burden cho phép của mạch thứ cấp.
Không dùng Seneca TAA để đo DC.
Kiểm tra khoảng hở xung quanh CT trước khi chọn kích thước cửa sổ.

Giá biến dòng Seneca TAA bao nhiêu?

Giá Seneca TAA phụ thuộc tỷ số biến dòng, kích thước cửa sổ, số lượng đặt hàng và thời điểm nhập hàng. Với các model TAA-2030, TAA-3637, TAA-5080 và TAA-8080, có thể tham khảo khoảng 3.500.000 – 6.000.000 đồng/CT.

Đây là khoảng giá tham khảo, không phải báo giá cố định. Các phiên bản cửa sổ 50×80 hoặc 80×80 mm và dòng 800/5A – 1000/5A thường có giá cao hơn nhóm CT nhỏ. Khi cần nhiều CT cho hệ thống ba pha hoặc nhiều nhánh, nên gửi danh sách tỷ số để nhận báo giá theo số lượng.

Một số câu hỏi thường gặp về Seneca TAA

Seneca TAA có output 4-20mA không?

Không. Seneca TAA có dòng thứ cấp danh định 5A. Nếu PLC cần 4-20mA có thể kết hợp với Seneca Z201 hoặc Z201-H.

Seneca TAA có cần nguồn 24VDC không?

Không. Bản thân CT TAA là biến dòng thụ động và không cần nguồn nuôi riêng. Thiết bị chuyển đổi hoặc power meter phía sau có thể cần nguồn tùy model.

Cần biến dòng 300/5A nên chọn model nào?

Nếu cửa sổ 20×30 mm phù hợp với dây hoặc thanh cái, có thể chọn Seneca TAA TAA-03005-2030 tỷ số 300/5A. Nếu cơ khí không vừa cần kiểm tra một kích thước CT khác thay vì chỉ nhìn tỷ số dòng.

Cần biến dòng 600/5A lõi mở thì chọn model nào?

TAA-06005-5080 là phiên bản Seneca TAA 600/5A với cửa sổ 50×80 mm, phù hợp cho cáp hoặc thanh cái có kích thước tương ứng.

Seneca TAA có đo được 1000A không?

Có. TAA-10005-8080 có tỷ số 1000/5A và cửa sổ 80×80 mm. Đây là phiên bản có dòng sơ cấp lớn nhất trong nhóm Seneca TAA đang được đề cập trên trang này.

Nên dùng TAA hay T201DCH-OPEN?

Chọn Seneca TAA khi chỉ đo AC và hệ thống phía sau nhận CT 5A. Chọn T201DCH-OPEN khi cần đo AC/DC hoặc muốn có 0-10V và Modbus trực tiếp.

Tài liệu chính hãng Seneca TAA

Thông số kỹ thuật, kích thước, tỷ số dòng và order code mới nhất của Seneca TAA có thể kiểm tra trực tiếp tại danh mục CT Openable của nhà sản xuất:

Seneca – CT Openable TAA Series

Tư vấn chọn biến dòng Seneca TAA

Để chọn đúng Seneca TAA, nên cung cấp ít nhất dòng tải làm việc, dòng cực đại, kích thước cáp hoặc thanh cái, tín hiệu mà thiết bị phía sau nhận và số lượng CT cần sử dụng.

Ví dụ chỉ cần gửi: “Cần CT lõi mở 300/5A, thanh cái khoảng 20×8 mm, đưa vào power meter 5A”. Chuyendoitinhieu.vn có thể đối chiếu tỷ số dòng, kích thước cửa sổ và order code phù hợp trước khi báo giá.

Cần chọn Seneca TAA đúng tỷ số và kích thước?

Gửi Chuyendoitinhieu.vn dòng tải lớn nhất, tỷ số CT dự kiến, kích thước cáp hoặc thanh cái và thiết bị nhận tín hiệu 5A, 4-20mA hay Modbus. Chúng tôi sẽ hỗ trợ đối chiếu TAA-2030, TAA-3637, TAA-5080 hoặc TAA-8080 phù hợp.
